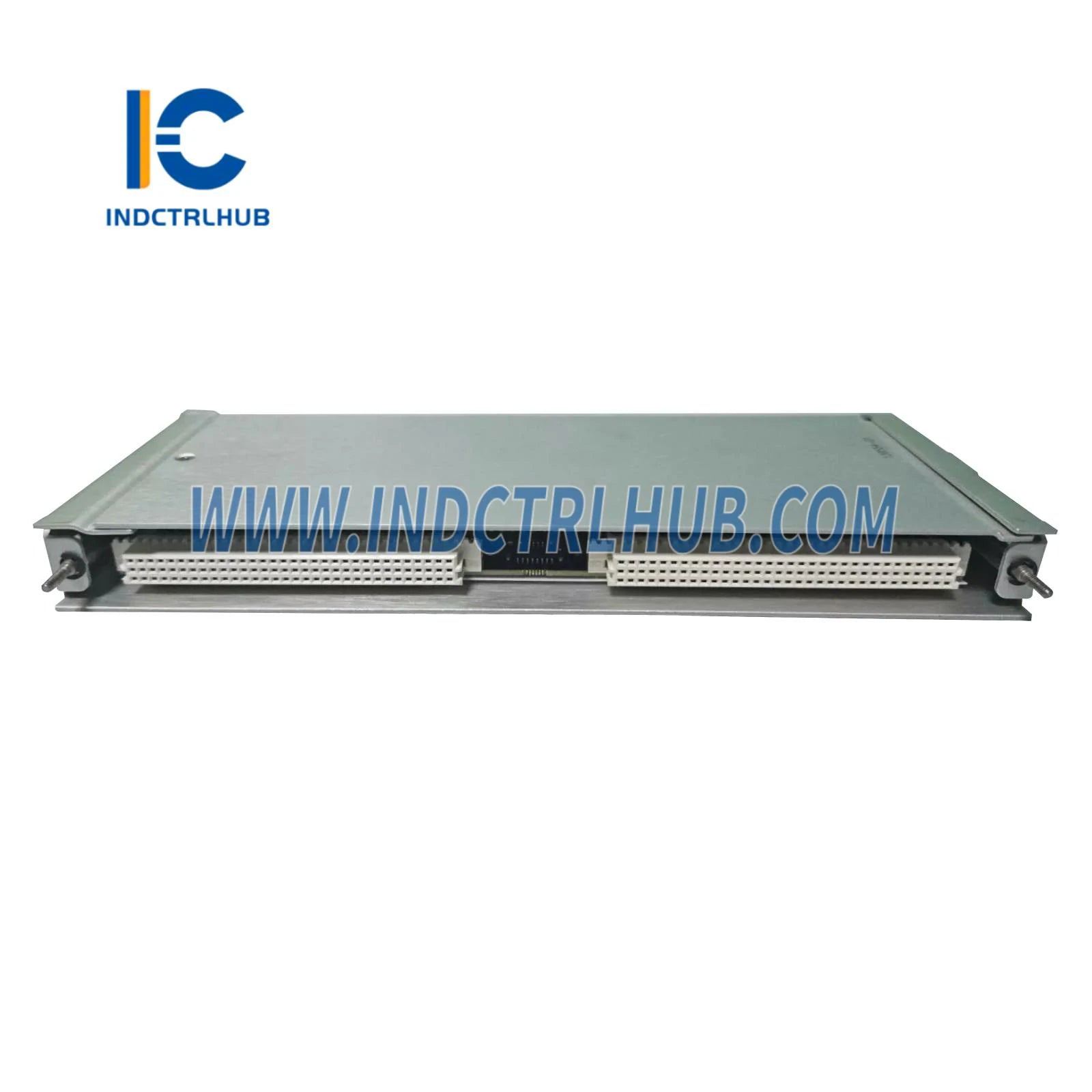

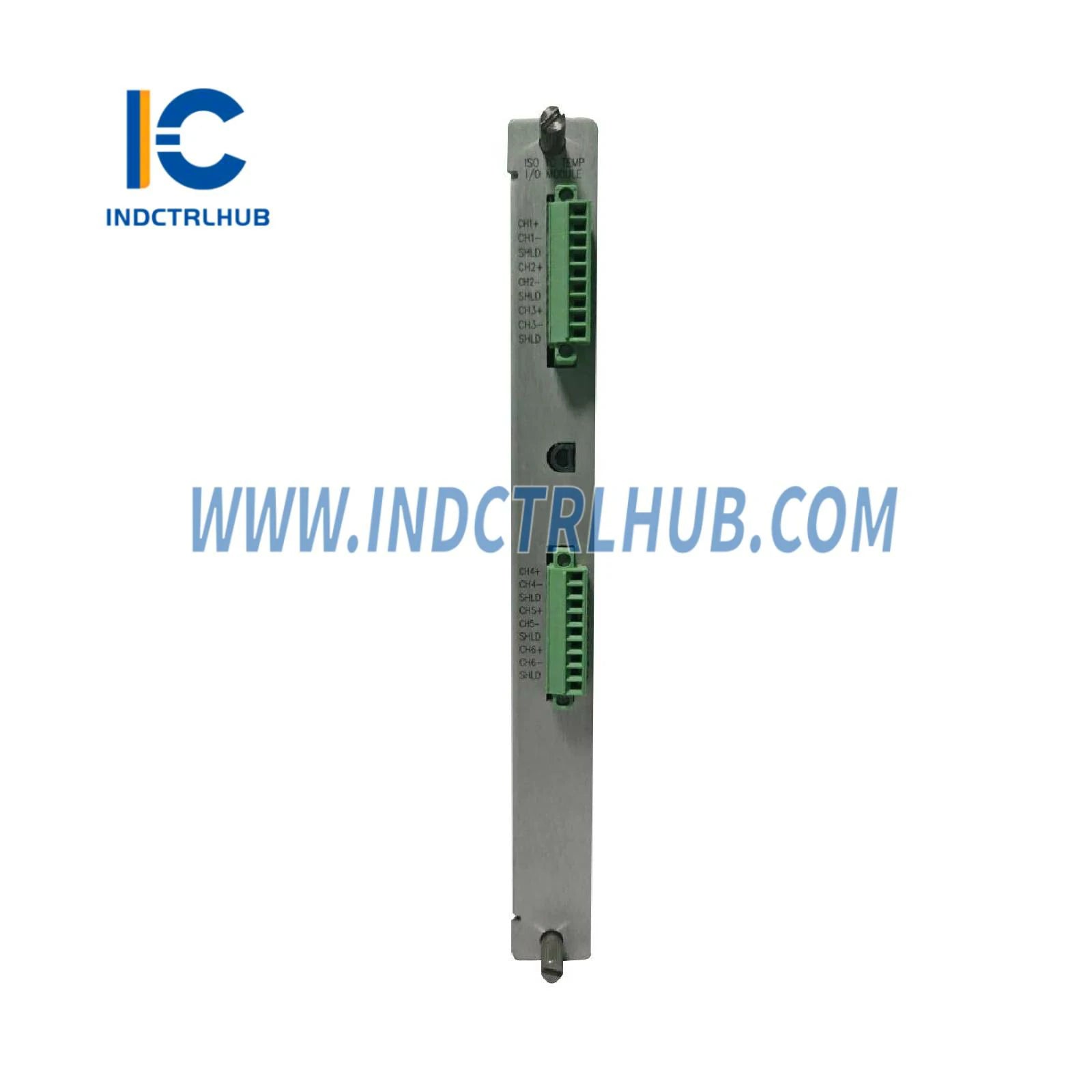

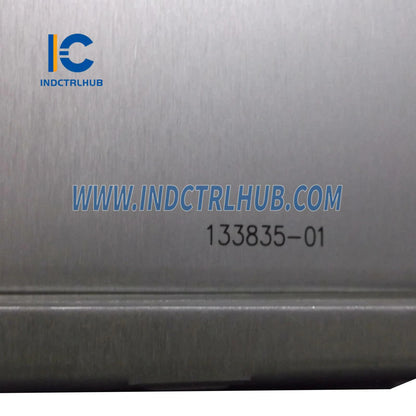

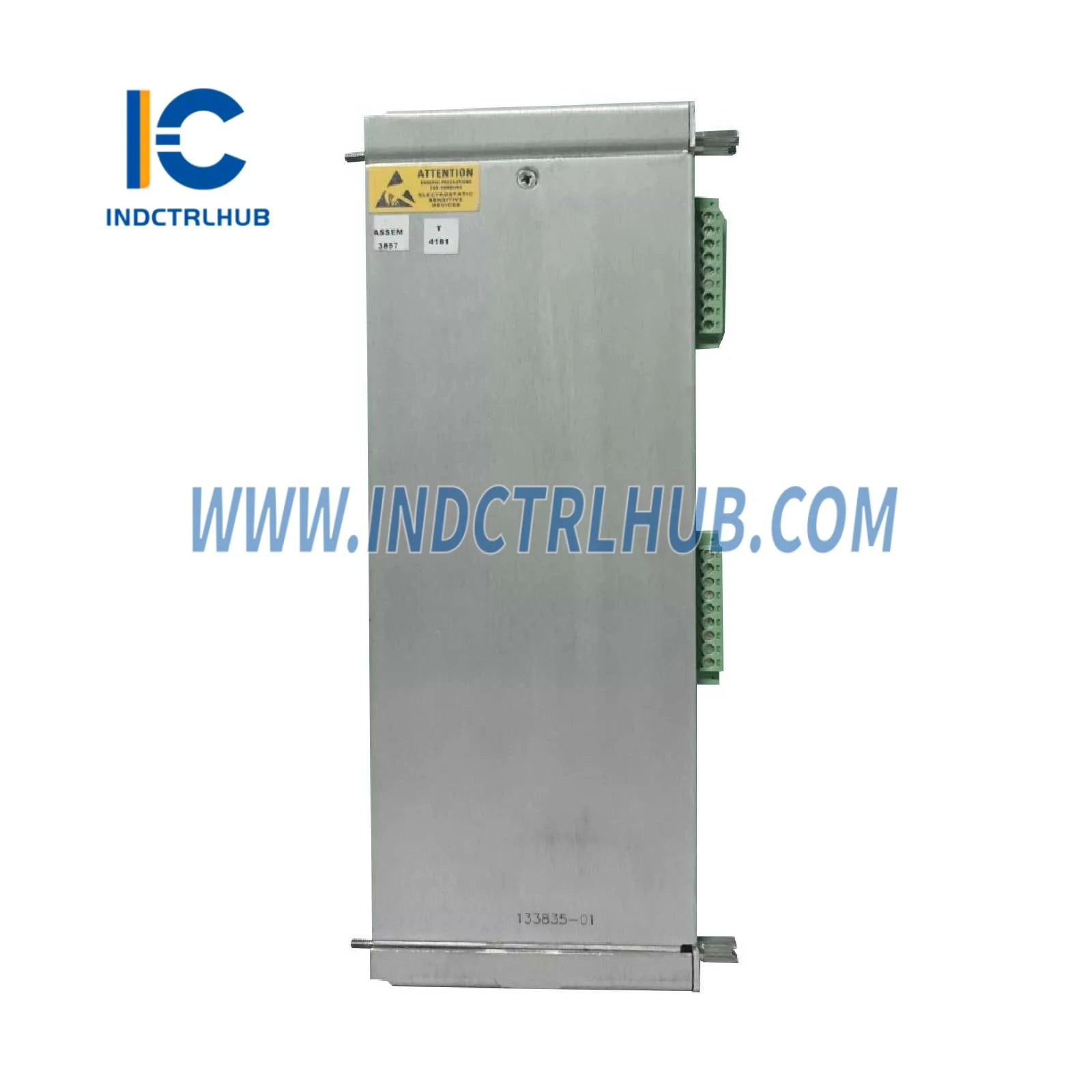

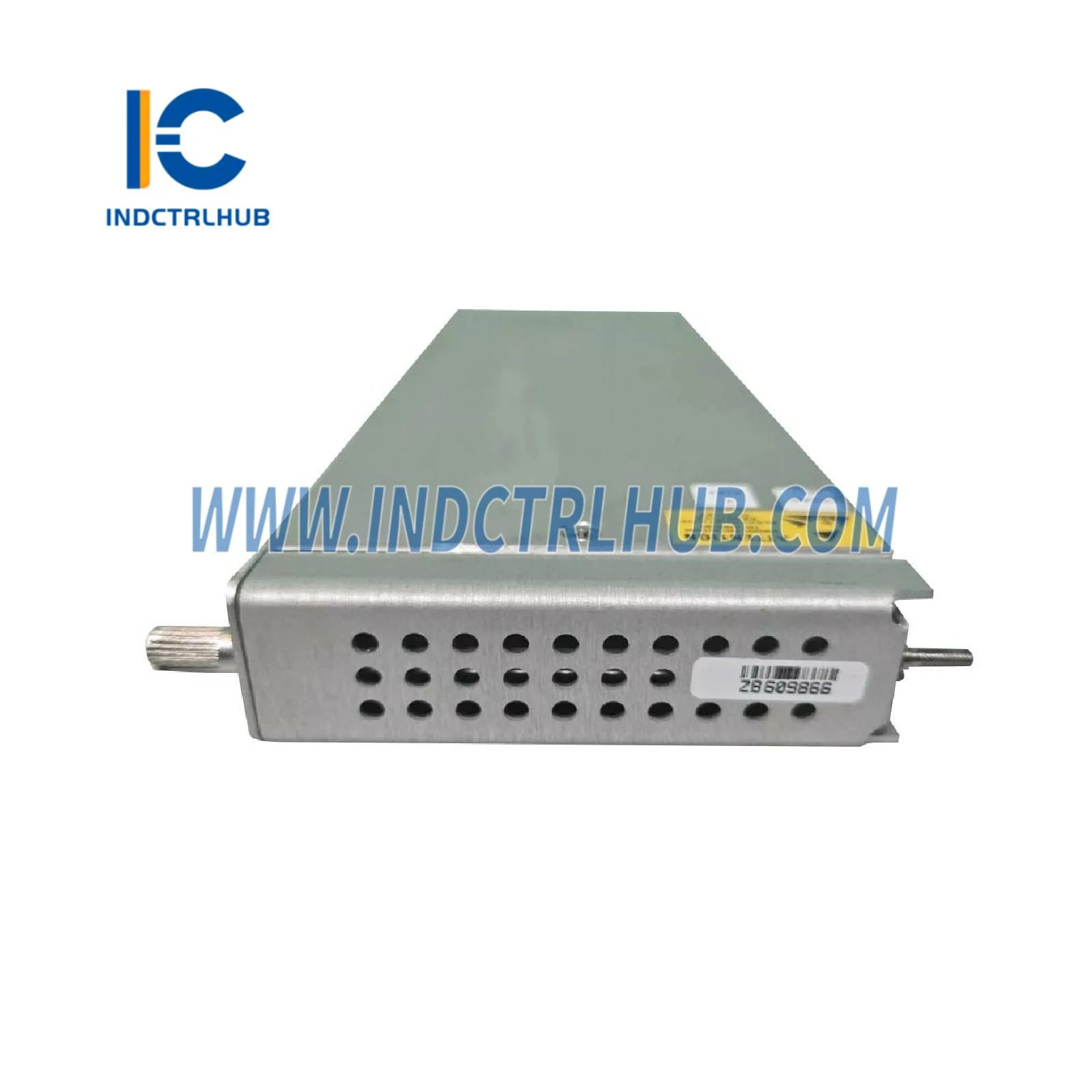

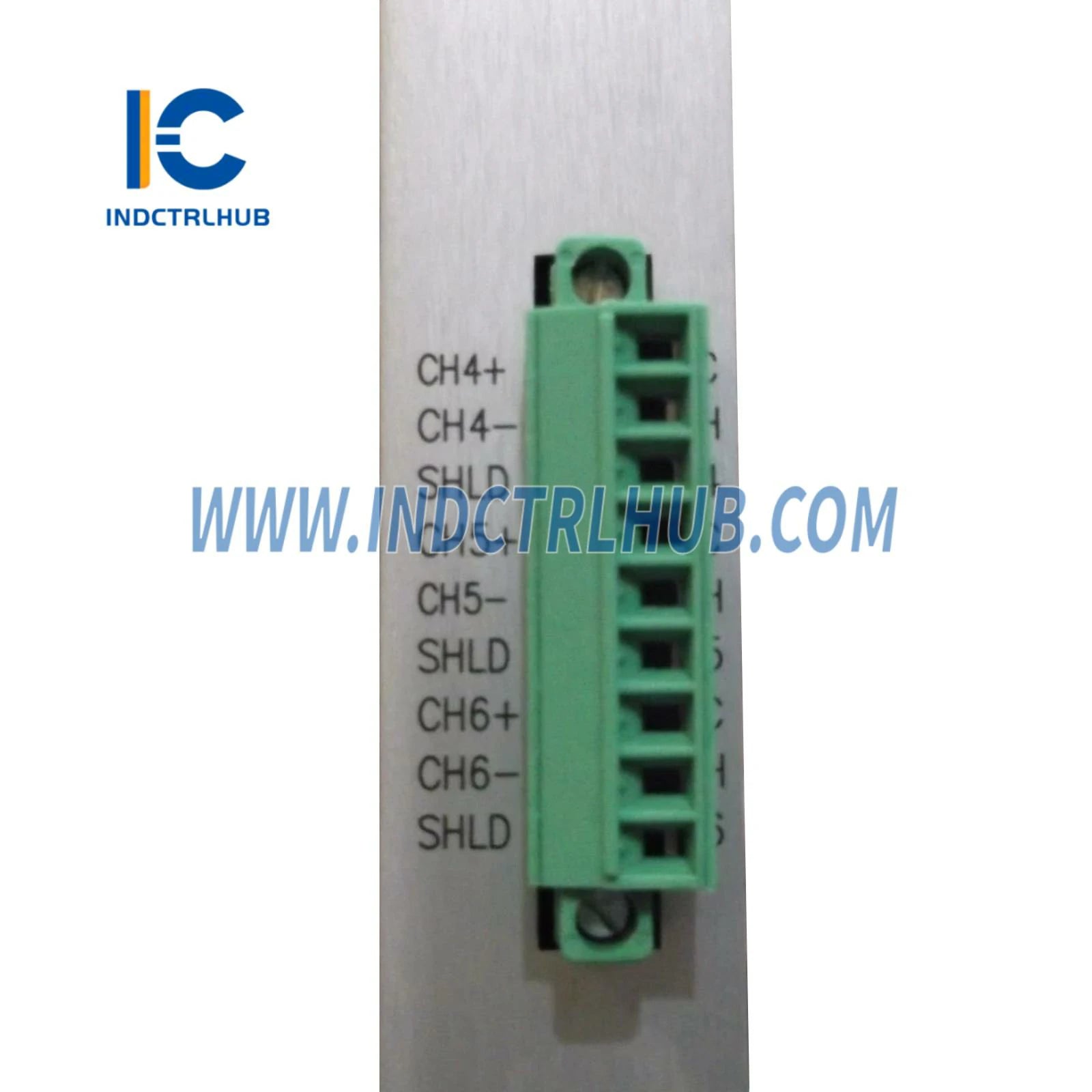

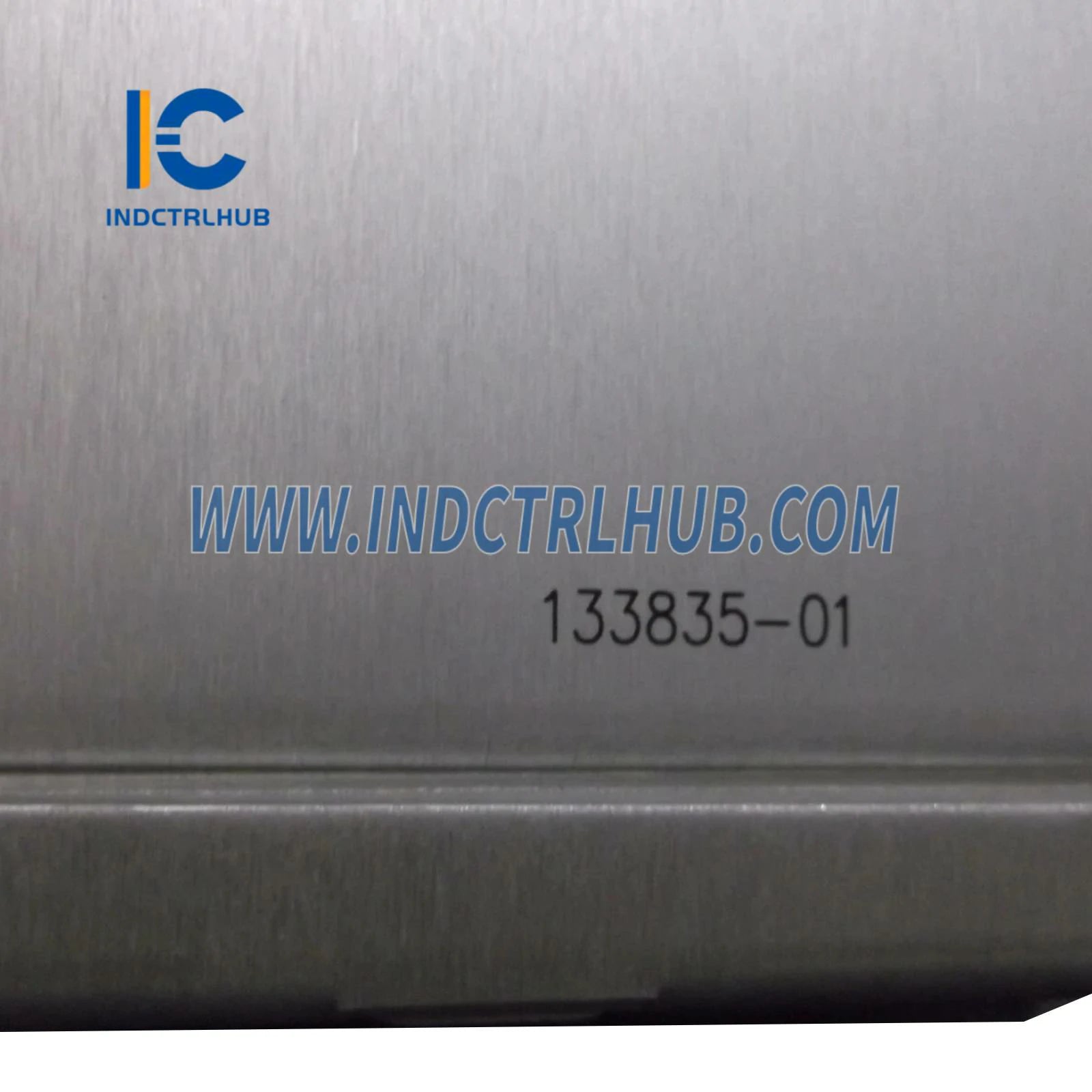

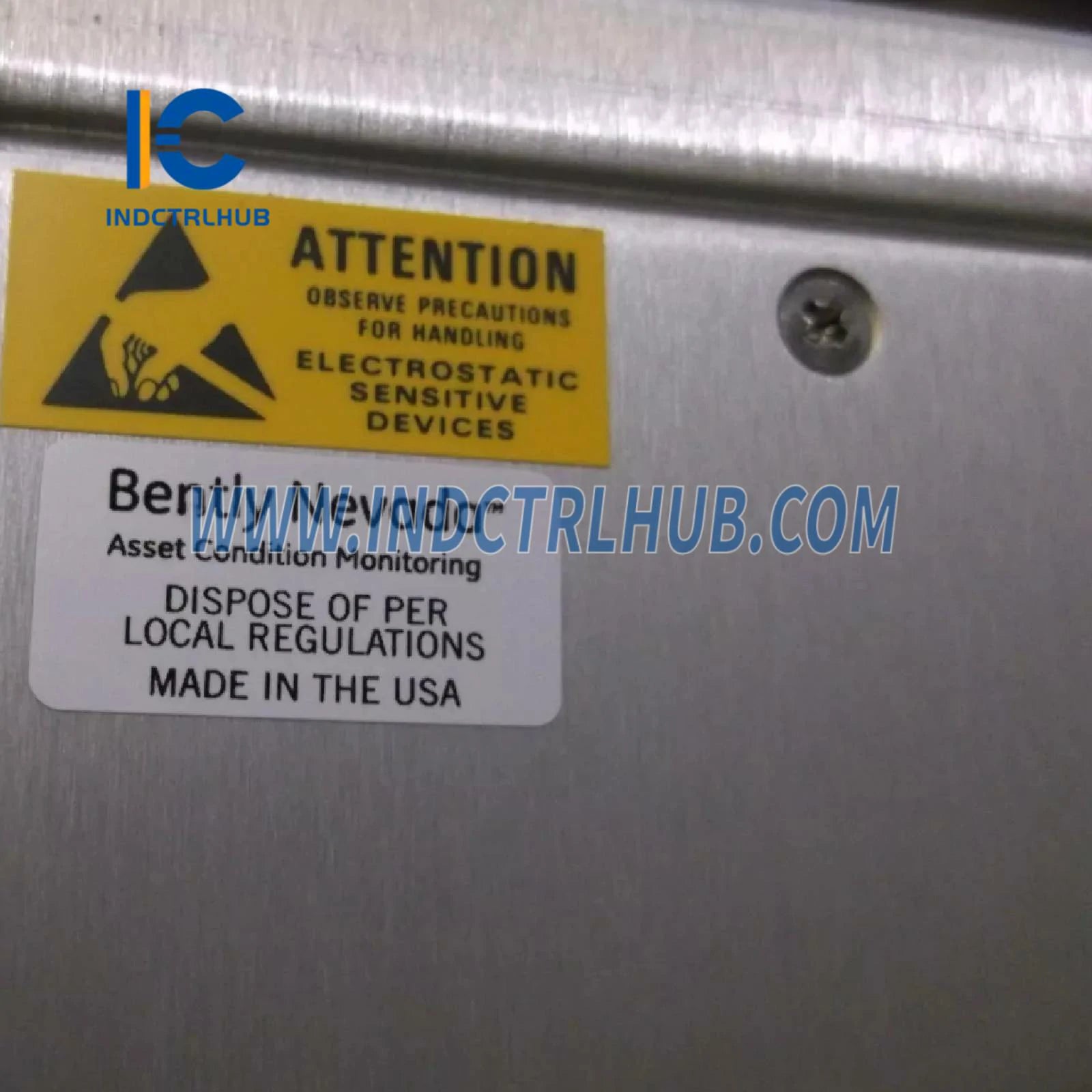

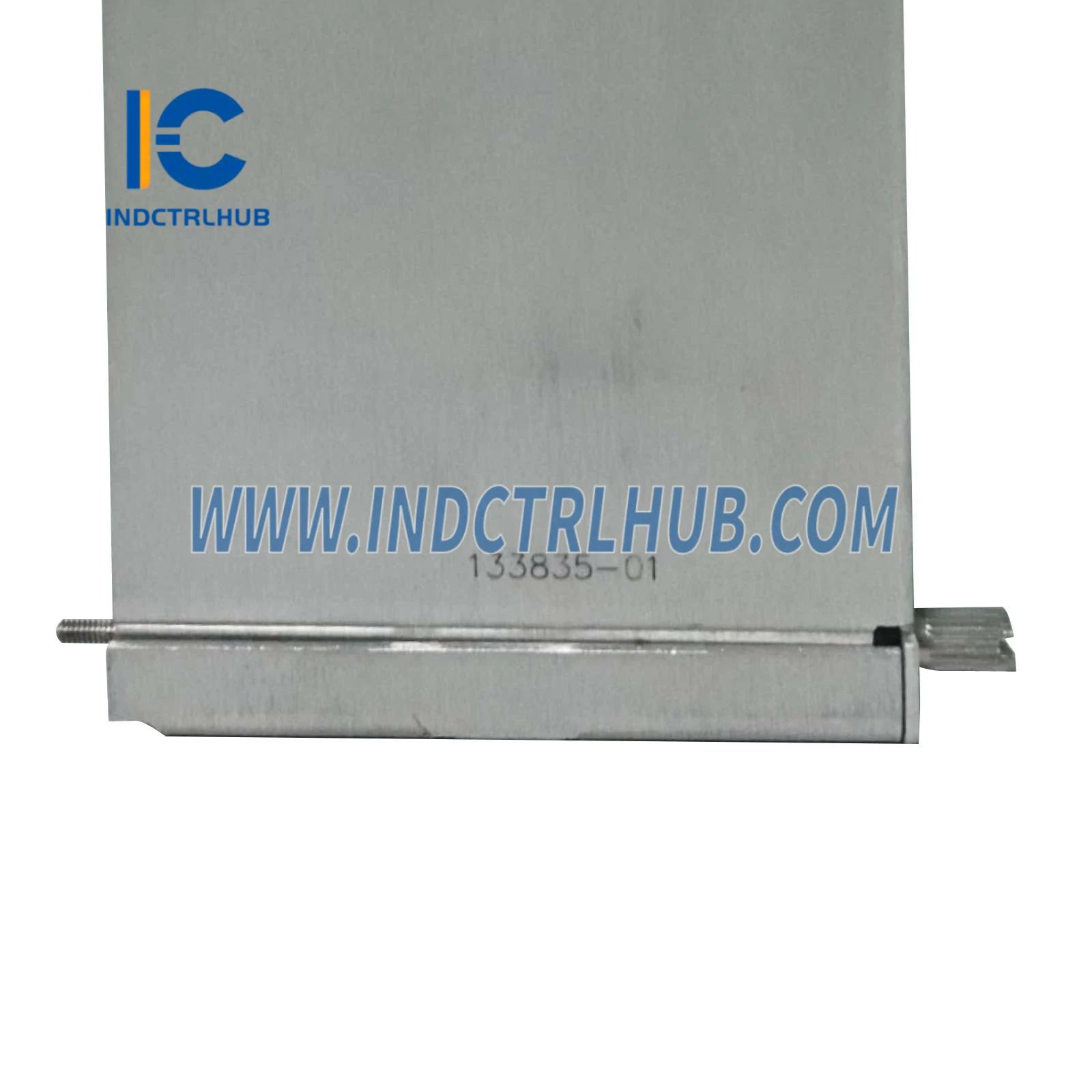

Bently Nevada 3500/60 133835-01 TC оқшауланған кіріс/шығыс модулі ішкі терминалдар

Өнім туралы мәліметтер

• Өндіруші: Bently Nevada
• Серия: 3500/60
• Модель/Бөлім нөмірі: 133835-01
• Модель түрі: Ішкі терминалдары бар TC оқшауланған кіріс-шығыс модулі

Сипаттама

3500/60 және 3500/61 модульдері алты арналы температураны бақылауды қамтамасыз етеді. Бұл модульдер Қарсылық Температура Детекторы (RTD) және Термопара (TC) температура кірістерін қабылдайды. Олар кірістерді өңдеп, пайдаланушы бағдарламалайтын дабыл шектеріне сәйкес салыстырады.

Техникалық сипаттамалар

Кірістер

• Сигнал: 1-ден 6-ға дейін RTD немесе TC түрлендіргіш сигналдарын қабылдайды.

• Кіріс кедергісі: әрбір кіріс сымына 10 MΩ.

• Қуат тұтыну:

  • 3500/60: Номиналды тұтыну 7 ватт.

• I/O модульдері: Оқшауланған I/O модулі

• Жүйе оқшаулауы: 500 Vdc
  Арнадан арнаға оқшаулау: 250 Vdc

  • Оқшаулау тек ақау жағдайлары үшін қажет. Бұл кернеулер I/O модульдерінің кірістерінде сым немесе алаң ақауы болғанда болмайды.

Қоршаған орта шектері

• Жұмыс істеу температурасы:

  • -30°C-тан +65°C-қа дейін (-22°F-тан +150°F-қа дейін) ішкі/сыртқы қосылысты I/O модульдерімен қолданғанда
  • 0°C-тан +65°C-қа дейін (32°F-тан +150°F-қа дейін) ішкі тосқауыл I/O модульдерімен (ішкі қосылыстар) қолданғанда

• Сақтау температурасы:
  -40°C-тан +85°C-қа дейін (-40°F-тан +185°F-қа дейін)

Физикалық сипаттамалар

• Монитор модулінің өлшемдері (биіктік x ені x тереңдігі):

  • 241.3 мм x 24.4 мм x 241.8 мм
  • (9.50 дюйм x 0.96 дюйм x 9.52 дюйм)

• Монитор модулінің салмағы: 0.91 кг (2.0 фунт)

• I/O модульдерінің өлшемдері (биіктік x ені x тереңдігі):

  • 241.3 мм x 24.4 мм x 99.1 мм
  • (9.50 дюйм x 0.96 дюйм x 3.90 дюйм)

• I/O модульдерінің салмағы: 0.45 кг (1.0 фунт)

• I/O модульдері (ішкі тосқауыл) өлшемдері (биіктік x ені x тереңдігі):

  • 241.3 мм x 24.4 мм x 163.1 мм
  • (9.50 дюйм x 0.96 дюйм x 6.42 дюйм)

• I/O модульдері (ішкі тосқауыл) салмағы: 0.46 кг (1.01 фунт)

Тапсырыс туралы ақпарат

• Жазғыш шығыстары жоқ: 3500/60-AA-BB

  • A: I/O модуль түрі

    • 01 = RTD/TC оқшауланбаған I/O модулі (ішкі қосылыстар)
    • 02 = RTD/TC оқшауланбаған I/O модулі (сыртқы қосылыстар)
    • 03 = TC оқшауланған I/O модулі (ішкі қосылыстар)
    • 04 = TC оқшауланған I/O модулі (сыртқы қосылыстар)
    • 05 = Ішкі тосқауылдары бар RTD/TC оқшауланбаған I/O модулі

  • B: Агенттік мақұлдау опциясы

    • 00 = Жоқ
    • 01 = CSA/NRTL/C (1-сынып, 2-бөлім)
    • 02 = ATEX/IECEx/CSA (1-сынып, 2-зона)
