Product Description

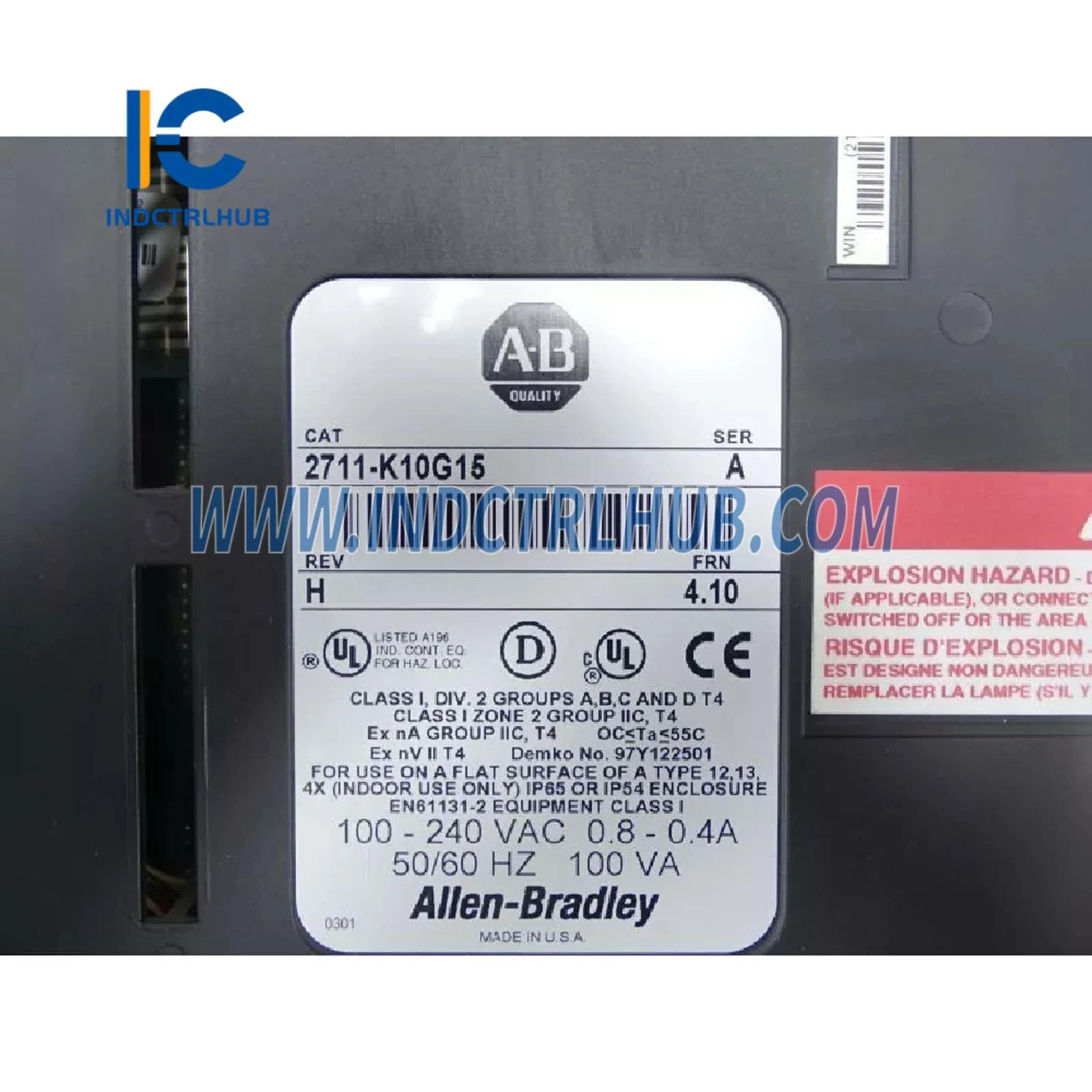

Allen-Bradley 2711-K10G15 PanelView 1000 операторлық терминал
Өндіруші: Allen-Bradley
Модель/Бөлім нөмірі: 2711-K10G15
Сипаттама: PanelView 1000 операторлық терминалы өнеркәсіптік қолданбаларға арналған, түсті және сұр реңкті дисплейлерді қолдайды, AC және DC қуат опциялары бар.
Техникалық сипаттамалар
Электрлік сипаттамалар
| Атрибут |
Техникалық сипаттама |
| AC Қуаты |
Supply Voltage: 85…264V AC, 47…63 Гц |
|
Қуат тұтыну: максимум 55 VA |
| DC Қуаты |
Қуат көзі кернеуі: 18…32 В DC (24В DC номиналды) |
|
Қуат тұтыну: максимум 24 Вт (1.0A @ 24V DC) |
Механикалық сипаттамалар
| Атрибут |
Техникалық сипаттама |
| Қаптама |
NEMA Type 12/13, 4X (Тек ішкі пайдалану), IP54, IP65 |
| Күй индикаторлары |
COMM: Жасыл, Fault: Қызыл |
| Салмақ |
Пернетақта: 3.06 кг (6.7 фунт), Сенсорлық: 3.00 кг (6.6 фунт) |
| Өлшемдері (Пернетақта) |
282 (H) x 423 (W) x 112 (D) мм (11.11 x 16.64 x 4.40 дюйм) |
| Өлшемдері (Тиімді экран) |
282 (H) x 370 (W) x 112 (D) мм (11.11 x 14.58 x 4.40 дюйм) |
| Орнатылған тереңдік |
Жад картасын ұстамай, 97 мм (3.81 дюйм) |
|
Жад картасын ескеріп, 220 мм (8.65 дюйм) |
Дисплей сипаттамалары
| Атрибут |
Қара-ақ (PV1000G) |
Түсті (PV1000C) |
| Түрі |
CCF артқы жарығы бар TFT (4 сұр реңк) |
CCF артқы жарығы бар TFT |
| Өлшем |
211 x 158 мм (8.3 x 6.2 дюйм) |
211 x 158 мм (8.3 x 6.2 дюйм) |
| Пиксельдер |
640 x 480 |
640 x 480 |
| Тиімді ұяшықтар |
384 (24 баған x 16 қатар) |
384 (24 баған x 16 қатар) |
| Тиімді ұяшық өлшемі |
26 x 30 пиксель |
26 x 30 пиксель |
| Әріп өлшемдері |
Толығырақ төмендегі кестеге қараңыз |
Толығырақ төмендегі кестеге қараңыз |
Әріп өлшемдері (қара-ақ және түсті дисплейлер)
| Өлшемі (пиксель) |
Әріптер/жол |
Максималды жолдар |
Өлшемдері (мм) |
| 8 x 16 |
79 |
24 |
2.2 x 5.3 |
| 8 x 24 |
79 |
19 |
2.6 x 7.9 |
| 16 x 24 |
39 |
19 |
5.3 x 7.9 |
| 24 x 32 |
26 |
14 |
7.9 x 10.6 |
| 32 x 40 |
19 |
11 |
10.6 x 13.2 |
Қоршаған орта сипаттамалары
| Атрибут |
Техникалық сипаттама |
| Жұмыс істеу температурасы |
0…55 °C (32…131 °F) |
| Сақтау температурасы |
-25…70 °C (-13…158 °F) |
| Салыстырмалы ылғалдылық |
5…95% (конденсациясыз) |
| Жылу тарату |
39 Вт (132 BTU/сағ) |
| Соққы (Жұмыс кезінде/Жұмыссыз) |
15 г / 30 г |
| Діріл (Жұмыс істегенде) |
2 g дейін 2,000 Гц |
