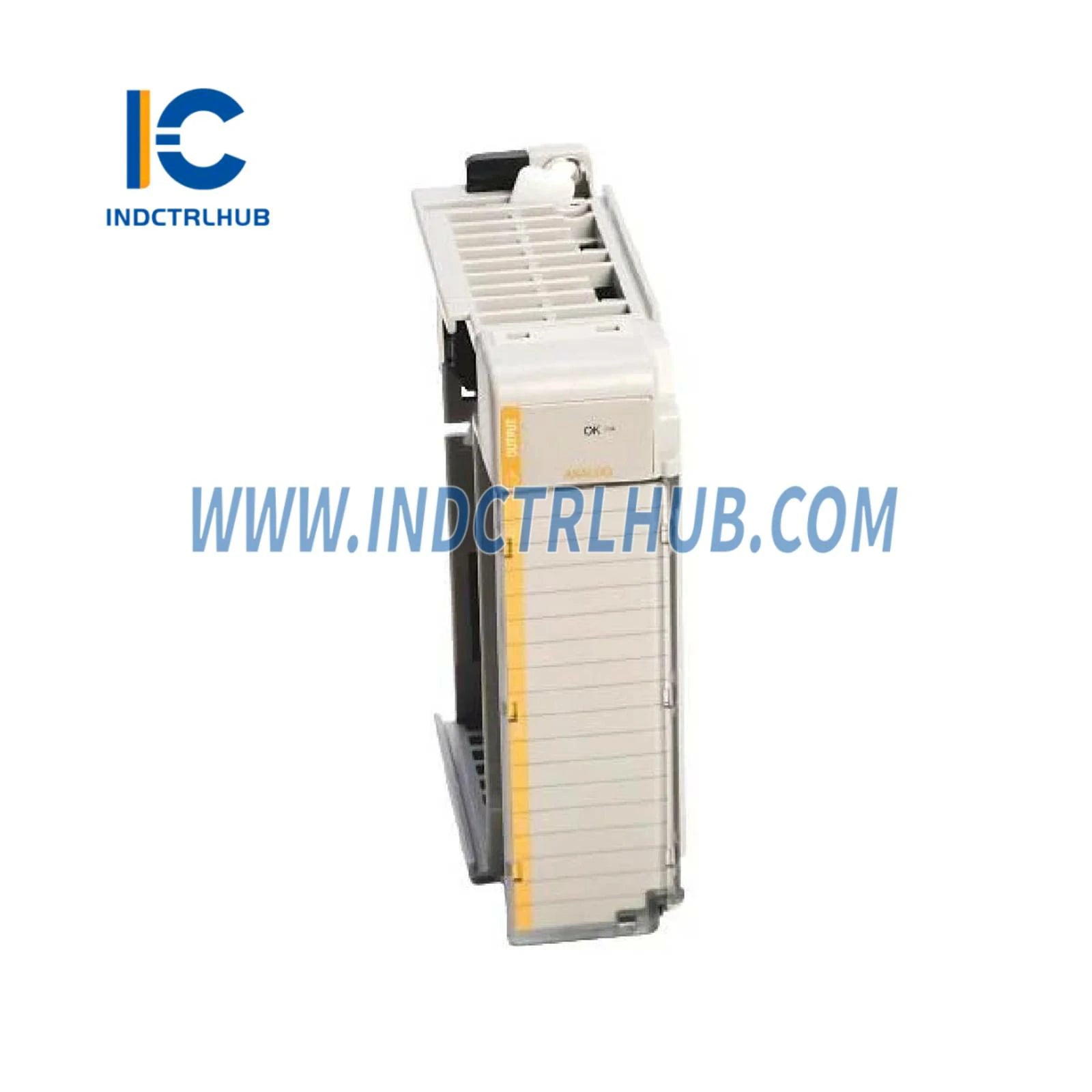

Product Description
Өнім туралы мәліметтер
|
Өндіруші |
Allen-Bradley |
|---|---|
|
Модель/Бөлім нөмірі |
1769-OF4K |
|
Сипаттамасы |
Аналогты кіріс/шығыс модулі |
Техникалық сипаттамалар
|
Атрибут |
Техникалық сипаттамалар |
|---|---|
|
Индуктивті жүктеме, максимум |
0,1 мГн (ток жүктемесі) 1,0 мкФ (кернеу жүктемесі) |
|
Өріс калибрлеуі |
Қажет емес |
|
Дәлдік |
25 °C (77 °F) кезінде толық шкаланың 0,5% |
|
Температураға байланысты дәлдік ауытқуы |
Толық шкаланың ±0,0086% °C бойынша |
|
Шығыс толқындылығы |
±0,05% @ 0…50 кГц |
|
Сызықтық емес |
±0.05% |
|
Қайталаушылық |
±0.05% |
|
Модуль қатесі (0…60 °C / 32…140 °F) |
Толық шкаланың ±0.8% |
|
Шығыс кедергісі |
Кернеу шығысы: < 1 Ω Ток шығысы: > 1 MΩ |
|
Ашық және қысқа тұйықталудан қорғау |
Иә |
|
Қысқа тұйықталудан қорғау, максимум |
40 мА |
|
Шығу артық кернеуден қорғау |
Иә |
|
Жүйе қосылған/өшіру кезінде шығыс реакциясы |
2.5…-1.0V DC шоққы < 15 мс |
|
Рейтингтелген жұмыс кернеуі |
30В АС / 30В ТК |
|
Изоляциялық кернеу |
510V AC немесе 720V DC 1 минутқа (сапа сынағы) 30V AC/30V DC жұмыс кернеуі (IEC Class II күшейтілген оқшаулау) |
|
Салмақ, шамамен |
280 г (0.61 lb) |
|
Өлшемдері (БхЕхТ), шамамен |
118 x 35 x 87 мм (4.65 x 1.38 x 3.43 дюйм) |
|
Орнату табақшаларымен биіктік |
138 мм (5.43 дюйм) |
|
Тесіктің ені |
1 |
|
Модуль орны |
DIN рельсі немесе панельге орнату |
|
Қуат көзі үйлесімділігі |
1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
|
Қуат көзінің қашықтық рейтингі |
8 модуль |
|
Терминал бұрандасының моменті |
0.68 N•m (6 lb•in) |
|
Бекіту бұрандасының моменті |
0.46 N•m (4.1 lb•in) |
|
Сым өлшемі |
(22…14 AWG) қатты (22…16 AWG) көп сым |
|
Сым түрі |
Cu-90 °C (194 °F) |
|
Ауыстыру терминал блогы |
1769-RTBN18 (әр жинақта 1 дана) |
|
Ауыстыру есік жапсырмасы |
1769-RL2 (әр жинақта 2 дана) |
|
Ауыстыру есігі |
1769-RD (әр жинақта 2 дана) |
|
Жеткізуші идентификаторының коды |
1 |
|
Өнім түрінің коды |
10 |
|
Өнім коды |
48 |
|
Кіріс сөздері |
5 |
|
Шығыс сөздері |
5 |
|
Конфигурация сөздері |
32 |
|
Қаптаманың түрі рейтингі |
Жоқ (ашық стиль) |
