Product Description
～🔹 Informasi Umum
|
Pabrikan |
Yokogawa |
|---|---|
|
Model/Nomor Bagian |

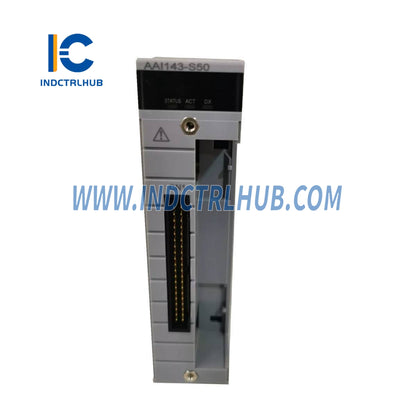

AAI143-S50/ATA4S-00 |
|
Keterangan |
Modul Input Analog (4 hingga 20 mA, 16-saluran, Terisolasi) dengan Terminal Block Penjepit Tekanan |
🔹 Deskripsi
The AAI143-S50/ATA4S-00 adalah modul input analog terisolasi 16-saluran yang dirancang untuk menerima sinyal arus 4 hingga 20 mA . Model ini dilengkapi dengan blok terminal penjepit tekanan untuk pemasangan lapangan yang mudah. Modul ini mendukung konfigurasi ganda-redundan dan dukungan transmitter 2-kawat atau 4-kawat, yang dapat dipilih per saluran. Modul ini juga memiliki fitur komunikasi HART opsional (tidak termasuk dalam versi standar -S ini).
🔹 Spesifikasi Teknis
|
Barang |
Spesifikasi |
|---|---|
|
Model |
AAI143 |
|
Jenis |
Modul Input Analog |
|
Jumlah Saluran |
16, terisolasi |
|
Sinyal Masukan |
4 hingga 20mA |
|
Arus Masukan yang Diizinkan |
24 mA |
|
Tegangan Tahan |
1500 V AC selama 1 menit (antara input dan sistem) |
|
Resistansi Input (Daya ON) |
270 9 (pada 20 mA) hingga 350 9 (pada 4 mA) |
|
Resistansi Input (Daya MATI) |
≥500kΩ |
|
Ketepatan |
±16 µA |
|
Periode Pembaruan Data |
10 mdtk |
|
Catu Daya Pemancar |
19,0 V atau lebih tinggi @ 20 mA, maksimal 25,5 V @ 0 mA (batas 25 mA) |
|
Dukungan 2-kawat/4-kawat |
Dapat dipilih per saluran dengan mengatur pin |
|
Pergeseran Suhu |
±16 µA untuk 10 °C |
|
Konsumsi Arus Maksimum |
230 mA @ 5 V DC, 540 mA @ 24 V DC |
|
Berat |
Sekitar 0,3 kg |
|
Koneksi Eksternal |
Blok terminal penjepit tekanan (ATA4S-00), kabel konektor MIL, kabel KS1 |
|
Komunikasi HART |
Tersedia (memerlukan -H akhiran) – Tidak termasuk dalam model ini |
🔹 Konfigurasi Model
|
Kode Model |
Rincian |
|---|---|
|
AAI143-S50 |
Modul standar, tanpa perlindungan ledakan, tipe dasar |
|
/ATA4S-00 |
Opsi untuk Terminal Block Penjepit Tekanan [Model: ATA4S-00] |
