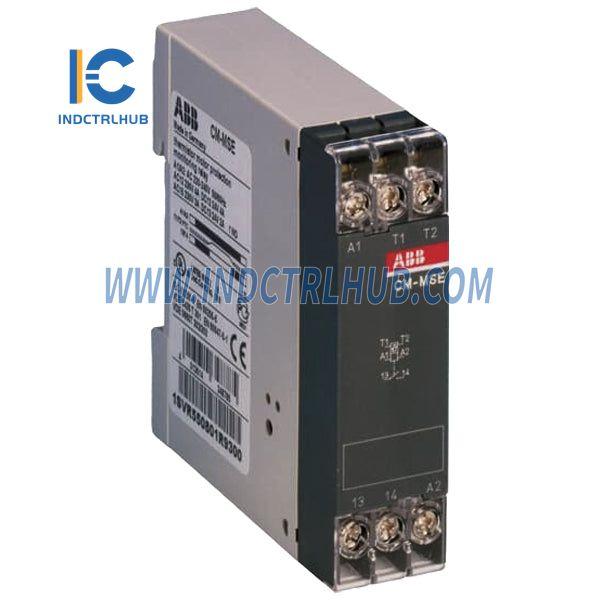

Nomor 1SVR550800R9300 | Relay Perlindungan Motor Thermistor ABB CM-MSE

Nomor 1SVR550800R9300 | Relay Perlindungan Motor Thermistor ABB CM-MSE

  • Manufacturer: ABB

  • Product No.: 1SVR550800R9300

  • Condition:1000 tersedia

  • Product Type: Relay Perlindungan Motor Thermistor

  • Product Origin: Sweden

  • Payment: T/T, Western Union

  • Weight: 116g

  • Shipping port: Xiamen

  • Warranty: 12 months

  • Dukungan 24/7
  • Pengembalian 30 Hari
  • Pengiriman Cepat

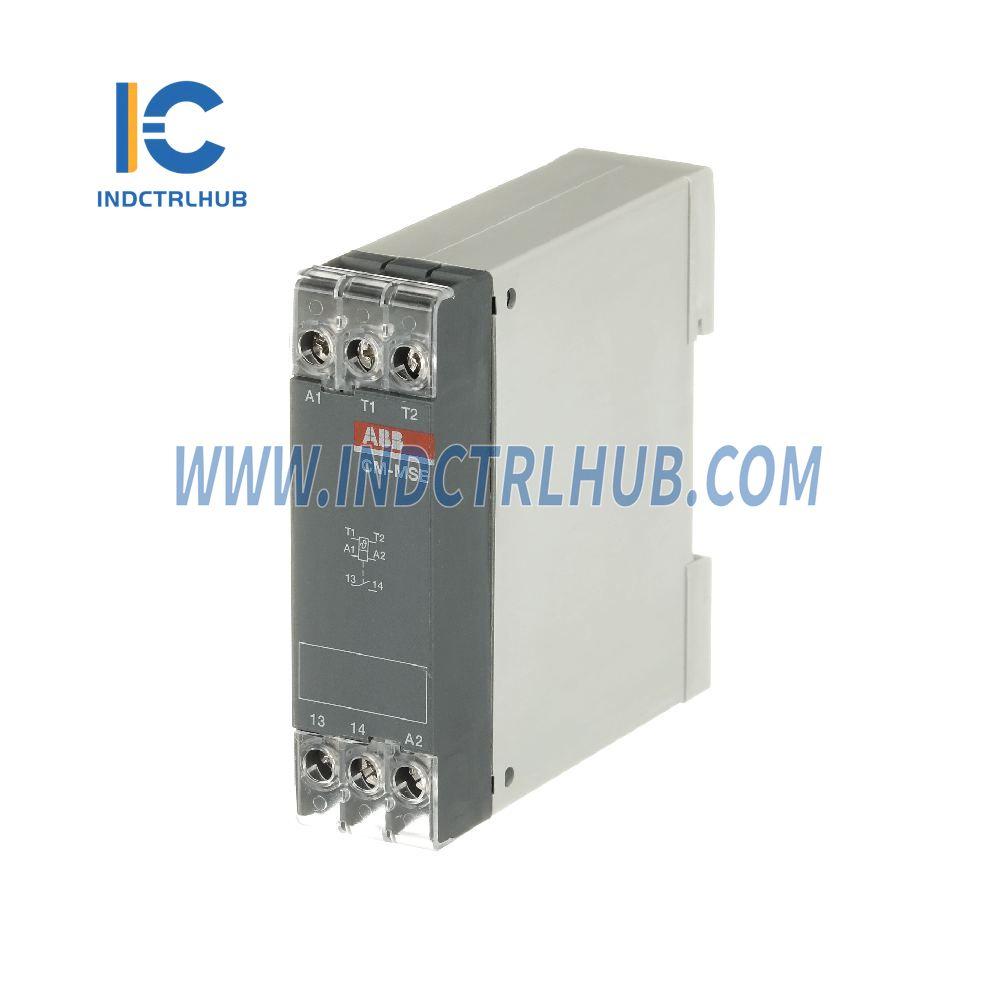

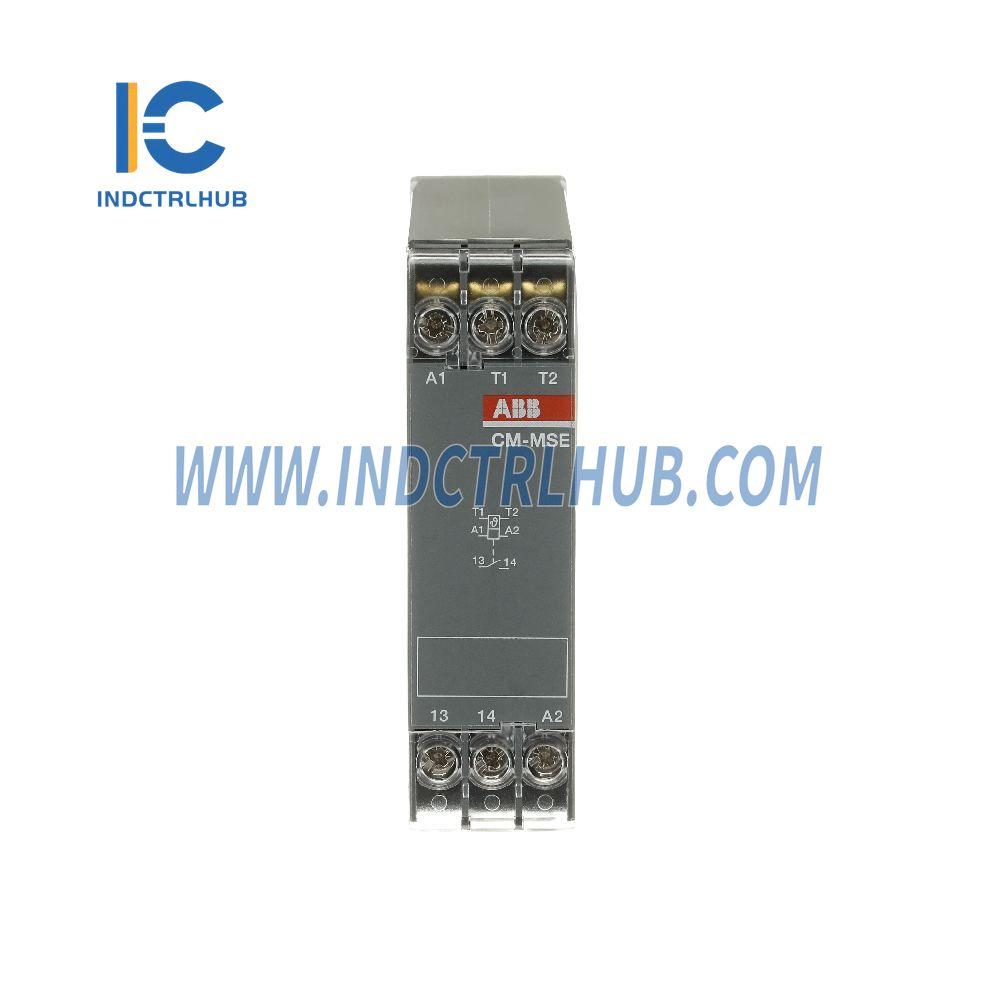

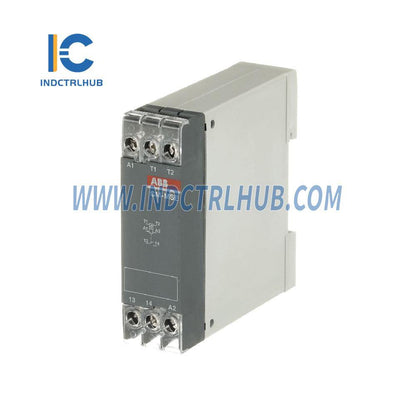

Relay Proteksi Motor Thermistor ABB CM-MSE

Ikhtisar

ABB CM-MSE adalah relay proteksi motor thermistor dari seri CM, dirancang untuk memberikan perlindungan motor dengan memantau suhu motor menggunakan sensor suhu PTC atau bimetal. Dilengkapi dengan satu sirkuit sensor untuk pemantauan suhu dan termasuk fitur reset otomatis. Relay beroperasi dengan tegangan suplai kontrol 110-130 V AC dan memiliki 1 kontak output n/o (normally open) dengan rating 250 V / 4 A.

Fitur Utama

  • Sirkuit Sensor: Memantau sensor suhu PTC atau bimetal.
  • Reset Otomatis: Reset otomatis setelah trip perlindungan.
  • Kontak Output: 1 kontak normally open dengan rating 250 V / 4 A.
  • Perlindungan: Termasuk penutup transparan penyegel untuk mencegah perubahan yang tidak sah (opsional).

Spesifikasi Teknis

Parameter Detail
Fungsi 1 sirkuit sensor, Reset otomatis
Tegangan Pasokan Kontrol Terukur 110 ... 130 V AC
Frekuensi Terukur (f) 50 / 60 Hz
Keluaran 1 kontak n/o
Tipe Terminal Terminal Sekrup
Arus Operasional Terukur AC-12 4 A (230 V)
Arus Operasional Terukur AC-15 3 A (230 V)
Arus Operasional Terukur DC-12 4 A (24 V)
Arus Operasional Terukur DC-13 2 A (24 V)
Tegangan Tahan Impuls Terukur Sirkuit Output 4 kV
Tegangan Isolasi Terukur Sirkuit Pengukuran/Output 250 V
Tingkat Perlindungan Rumah IP50, Terminal IP20
Perangkat Pelindung Hubung Singkat Sekring tipe F 10 A untuk kedua Sirkuit Output NC dan NO
Kapasitas Penghubung Fleksibel dengan Ferrule: 2x 1,5 mm², Kaku: 2x 0,75 ... 1,5 mm²
Torsi Pengencangan ... 0,6 ... 0,8 N·m
Panjang Pengupasan Kabel 10 mm
Posisi Pemasangan 1 ... 6
Pemasangan pada Rel DIN TH35-15 (35 x 15 mm) dan TH35-7.5 (35 x 7.5 mm)

Spesifikasi Lingkungan

  • Suhu Udara Sekitar:
    • Operasi: -20 ... +60 °C
    • Penyimpanan: -40 ... +85 °C
  • Ketinggian Operasi Maksimum: 2000 m (tanpa pengurangan daya)

Sertifikasi dan Persetujuan

  • Sertifikat CB: CB_DK-8880
  • Sertifikat CQC: Sertifikat CQC untuk Relay Pengukuran dan Pemantauan Elektronik, Buatan Bulgaria
  • Sertifikat cUL: E140448
  • Deklarasi Kesesuaian CE: Deklarasi EU untuk CM-MSE Thermistor Relay Proteksi Motor
  • Deklarasi Kesesuaian UKCA: Deklarasi UK untuk CM-MSE Thermistor Relay Proteksi Motor
  • Sertifikat UL: UL508 untuk rentang CT-E, CT-S, CM, dan C51x

Informasi Pesanan

Deskripsi Kode Pesanan
CM-MSE Thermistor Relay Proteksi Motor 1SVR730180R0300

Pengemasan dan Pengiriman

  • Unit Tingkat Kemasan 1: 1 buah per kotak
  • Dimensi Paket:
    • Lebar: 23 mm
    • Kedalaman/Panjang: 82 mm
    • Tinggi: 82 mm
