Product Description
Termék részletei
| Gyártó | Modell/Tételszám | Leírás |
|---|---|---|

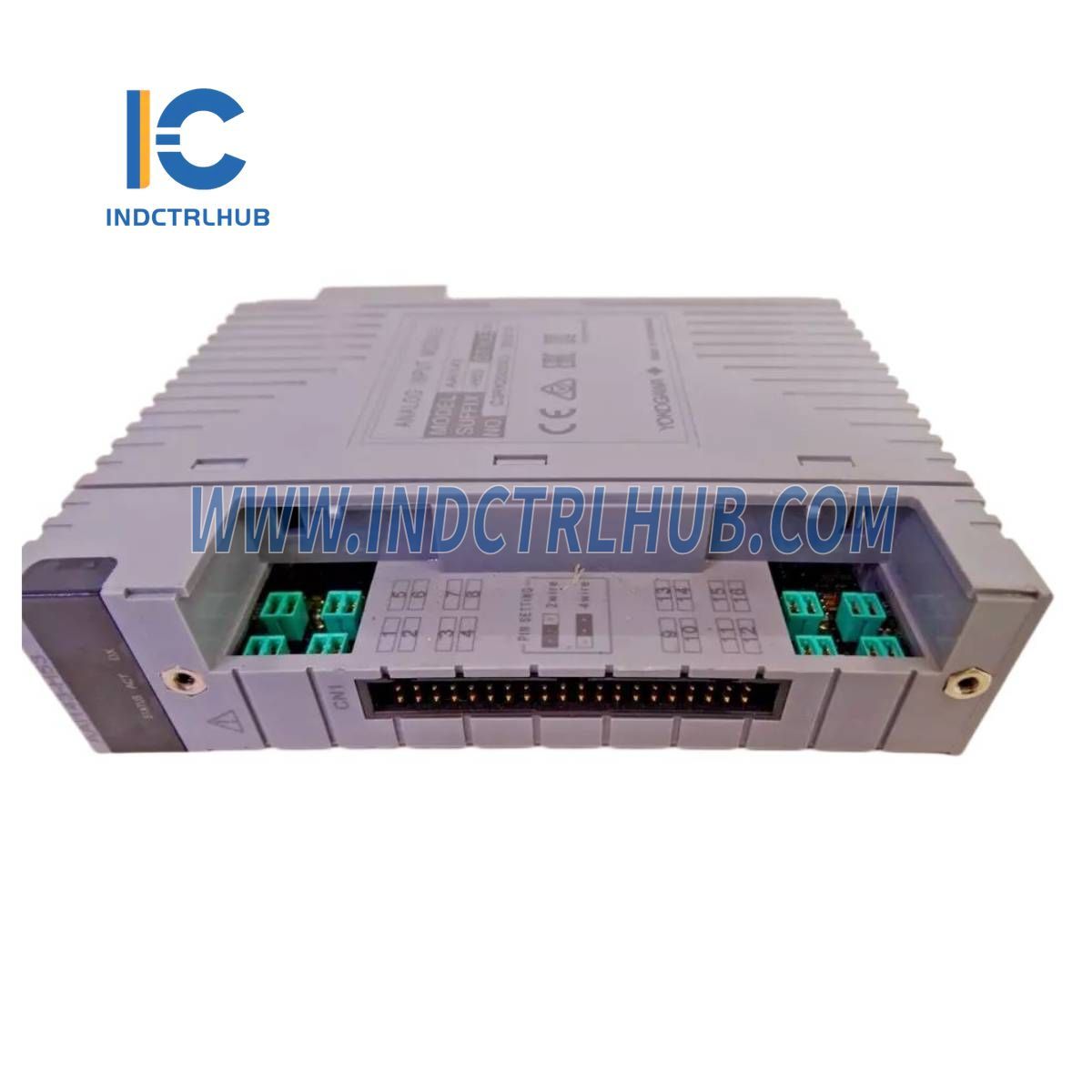

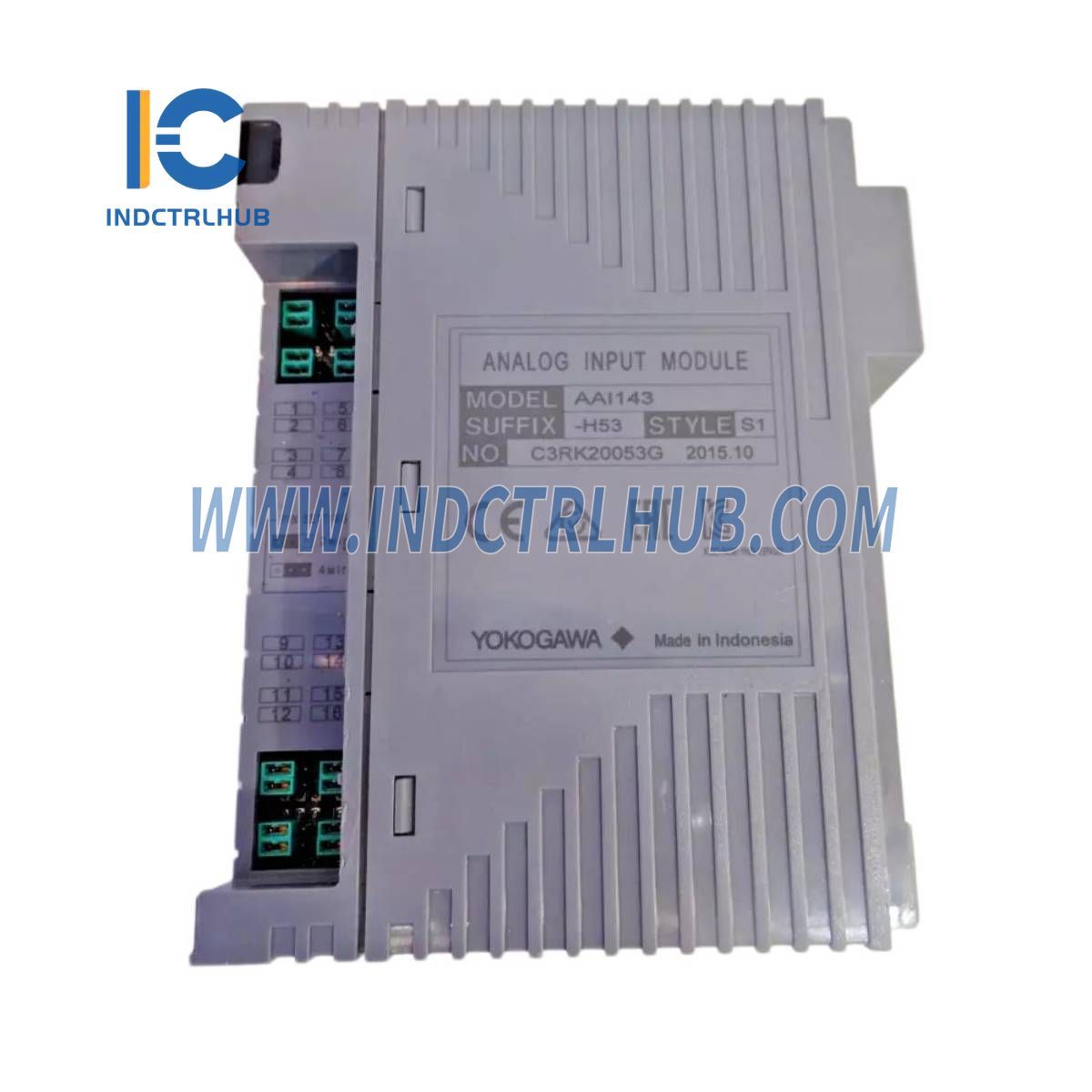

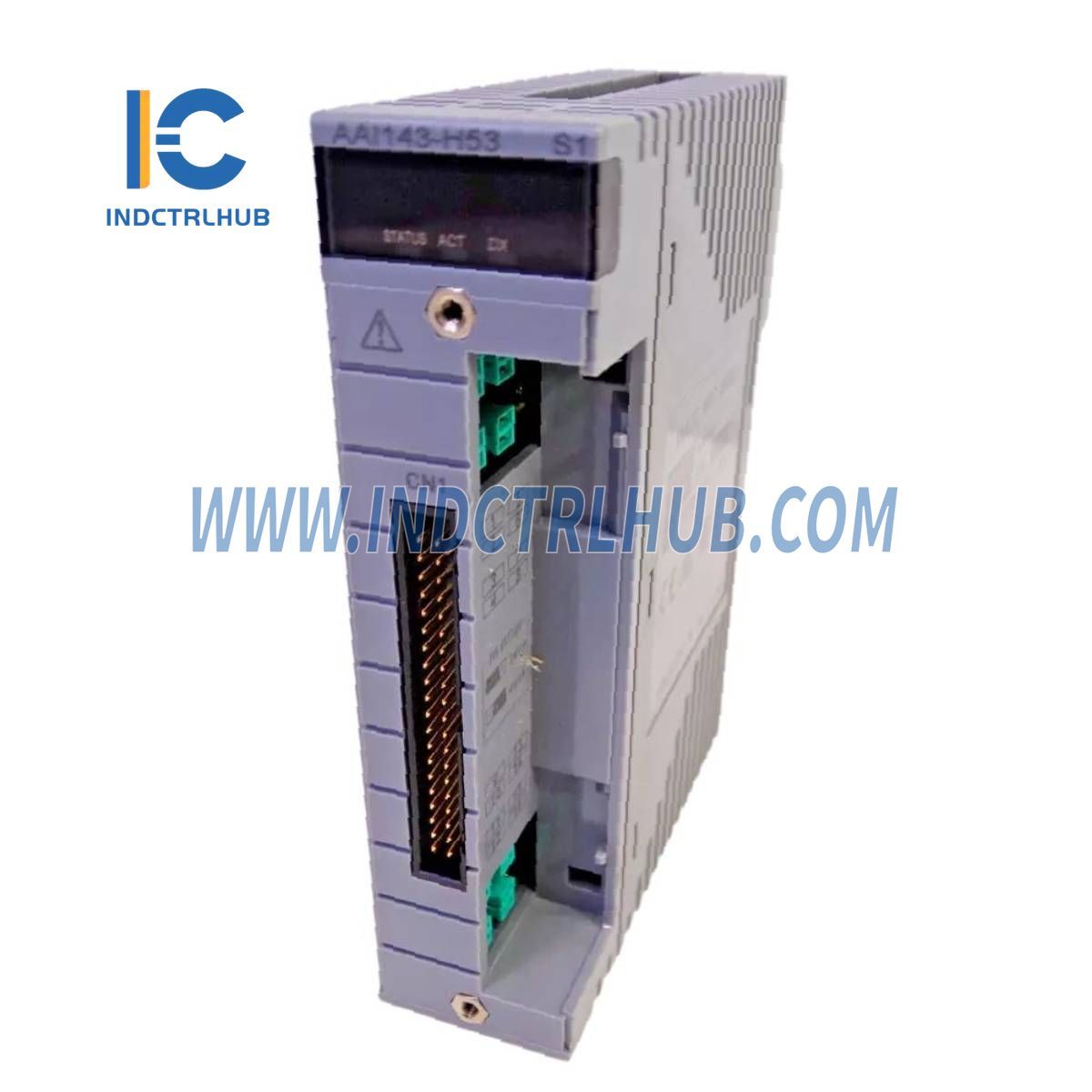

| Yokogawa | AAI143-H53/A4D00 | Analóg Bemeneti Modul |
Általános leírás
- Az AAI143 modul 16 bemeneti csatornát biztosít 4–20 mA jelekhez, a bemenetek és a rendszer között szigeteléssel.
- Támogatja a kettős redundáns konfigurációkat, és képes HART kommunikációval működni.
Tétel specifikációk
| Műszaki specifikáció | Érték |
|---|---|
| Modell | AAI143 |
| Bemeneti csatornák száma | 16 (szigetelt) |
| Bemeneti jel | 4-től 20 mA-ig |
| Megengedett bemeneti áram | 24 mA |
| Tűrhető feszültség | 1500 V AC, 1 percig |
| Bemeneti ellenállás (Áram alatt) | 270 Ω (20 mA) és 350 Ω (4 mA) között |
| Bemeneti ellenállás (Áramtalanításkor) | 500 kΩ vagy nagyobb |
| Pontosság | ±16 µA |
| Adatfrissítési periódus | 10 ms |
| Adó tápegység | 19,0 V vagy több (20 mA-nál) |
| 25,5 V vagy kevesebb (0 mA-nál) | |
| Áramkorlát | 25 mA |
| Adó beállítása | 2-vezetékes vagy 4-vezetékes (választható) |
| Hőmérsékletváltozás miatti eltérés | ±16 µA/10°C |
| Maximális áramfelvétel | 230 mA (5 V DC), 540 mA (24 V DC) |
| Súly | 0,3 kg |
| Külső kommunikáció | Nyomáskapcsos terminál, MIL kábel, dedikált kábel (KS1) |
| HART kommunikáció | Elérhető |
Modell és utótag kódok
| Modell | Leírás |
|---|---|
| AAI143 | Analóg bemeneti modul (4-től 20 mA-ig, 16 csatornás, szigetelt) |
| Utótagkódok | Leírás |
|---|---|
| -S | Standard típus |
| -H | Digitális kommunikációval (HART protokoll) |
| 5 | Robbanásvédelem Nélkül |
| E | Robbanásvédelemmel |
| 0 | Alaptípus |
| 3 | ISA szabvány G3 opcióval és hőmérséklet (-20-tól 70 °C-ig) opcióval |
Opciós Kódok
| Opció | Leírás |
|---|---|
| /K4A00 | KS kábel interfész adapterrel (AEA4D sorkapocs tábla csatlakoztatásához) [Modell: ATK4A-00] |
| /A4S00 | Nyomáskapcsos sorkapocs [Modell: ATA4S-00] |
| /A4S10 | Nyomáskapcsos sorkapocs (túlfeszültség-elnyelő) [Modell: ATA4S-10] |
| /A4D00 | Kettős nyomáskapcsos sorkapocs [Modell: ATA4D-00] |
| /A4D10 | Kettős nyomáskapcsos sorkapocs (túlfeszültség-elnyelő) [Modell: ATA4D-10] |
| /CCC01 | Csatlakozófedél MIL kábelhez [Modell: ACCC01] |
