Product Description
Termékáttekintés

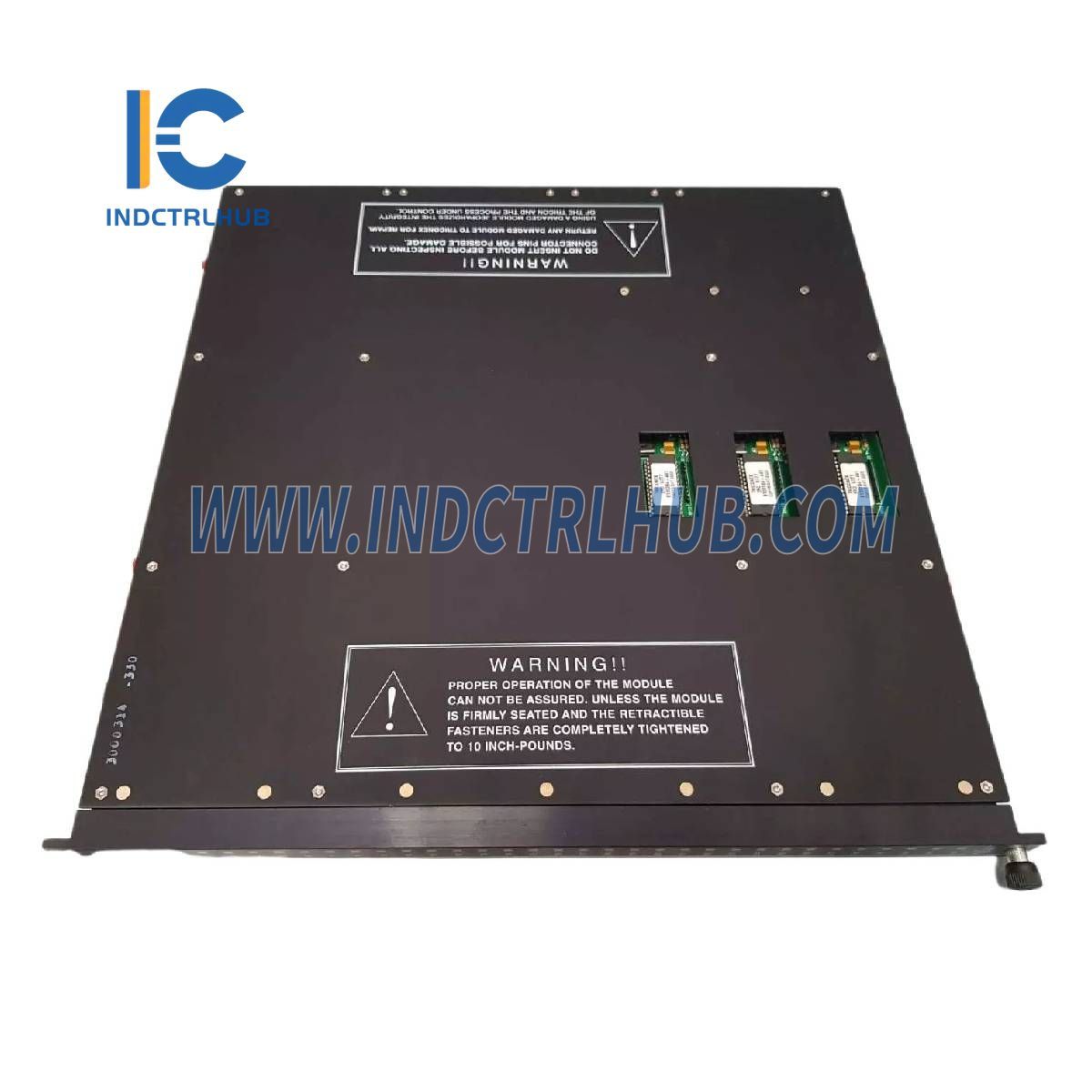

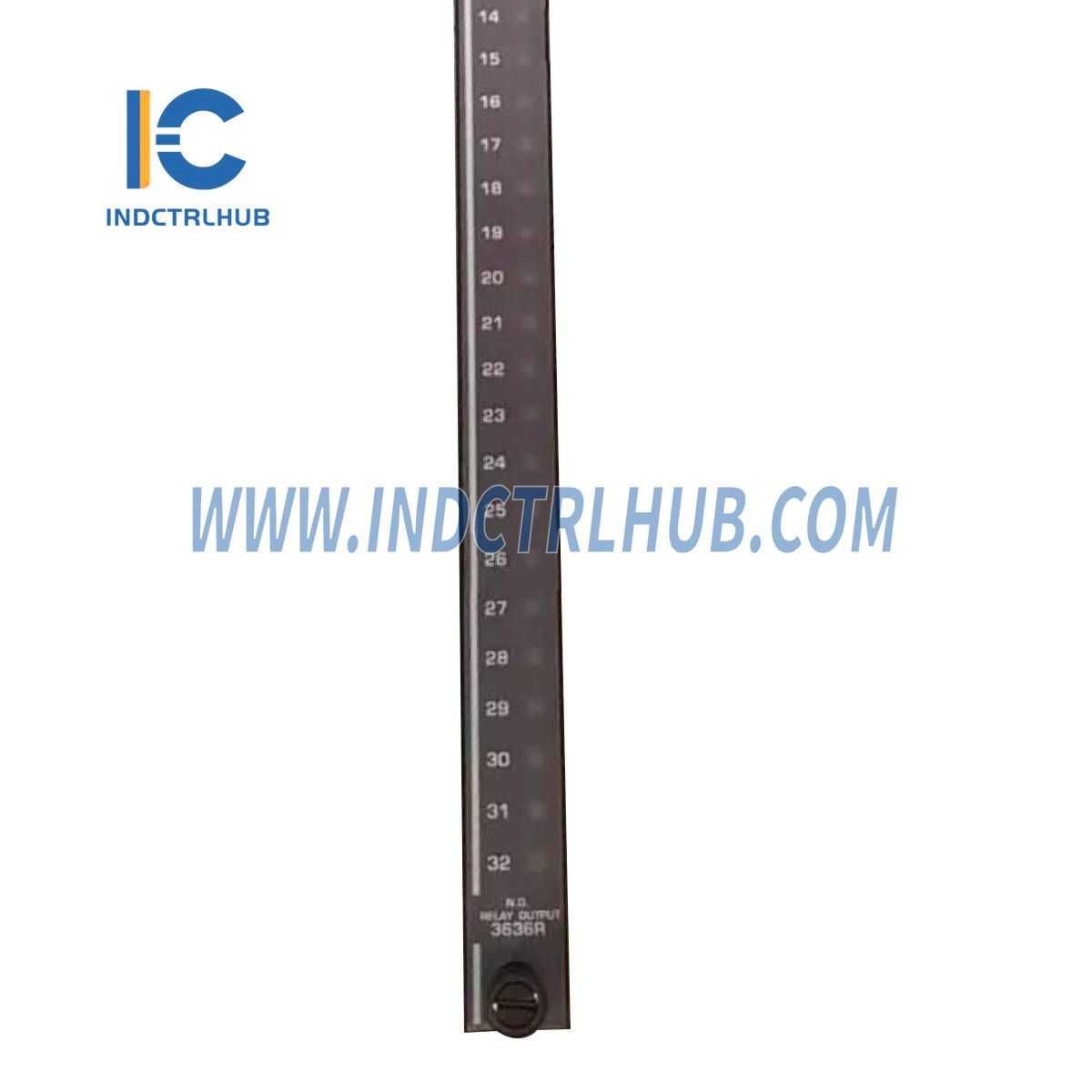

A Triconex 3636R egy relé kimeneti modul, amelyet a Triconex által gyártott Tricon biztonsági műszerrendszerben (SIS) való használatra terveztek, amely a Schneider Electric (korábban Invensys) márkája. Ez a nem triplázott modul 32 normálisan nyitott (NO) relé kimenetet biztosít olyan terepi eszközökkel való kapcsolathoz, amelyek nem kompatibilisek magas oldali szilárdtest kapcsolókkal, például jelzőpanelek vagy egyéb nem kritikus terhelések esetén. Támogatja a Tripla Moduláris Redundáns (TMR) architektúrát a bemeneti jel szavazáshoz, biztosítva a megbízható működést biztonságkritikus alkalmazásokban, mint például az olaj- és gázipar, petrokémia és energiatermelés.
Műszaki adatok
A 3636R a modell szabványos jellemzői alapján a következő specifikációkkal rendelkezik:
| Tétel | Műszaki adatok |
|---|---|
| Modell/cikkszám | 3636R |
| Gyártó | Triconex (Schneider Electric) |
| Leírás | Relé kimeneti modul, nem triplázott, 32 pont |
| Sorozat | Tricon SIS |
| Kimeneti csatornák | 32 relé kimenet, nem közösített |
| Feszültségtartomány | Maximálisan 125 VAC/VDC |
| Áramterhelés | Maximálisan 2 A |
| Minimális terhelés | 10 mA 5 VDC-nél |
| Tápegység | 24 VDC (a Tricon váz hátsó síkján keresztül) |
| Üzemi hőmérséklet | 0°C és 60°C között (32°F és 140°F között) |
| Súly | 1,1 kg |
További részletek
A 3636R a szabványos használat és dokumentáció alapján a következő további információkat tartalmazza:
| Kategória | Részletek |
|---|---|
| Funkció | 32 relé kimenetet vezérel a szavazott TMR jelek alapján |
| Szerelés | Telepíthető Tricon vázba (pl. 8110 vagy 8111 modell) |
| Kompatibilitás | Tricon főprocesszorok (pl. 3008), külső lezáró panel szükséges |
| Jellemzők | Normálisan nyitott érintkezők, visszacsatolásos diagnosztika, hot-spare képes |
| Tanúsítványok | Megfelel az IEC 61508 SIL 3, UL és CE szabványoknak |
| Alkatrésztípus | Új, felesleges vagy felújított |
