Product Description
Termék részletei
| Gyártó | Bently Nevada |
|---|---|
| Sorozat | 3500/22 |

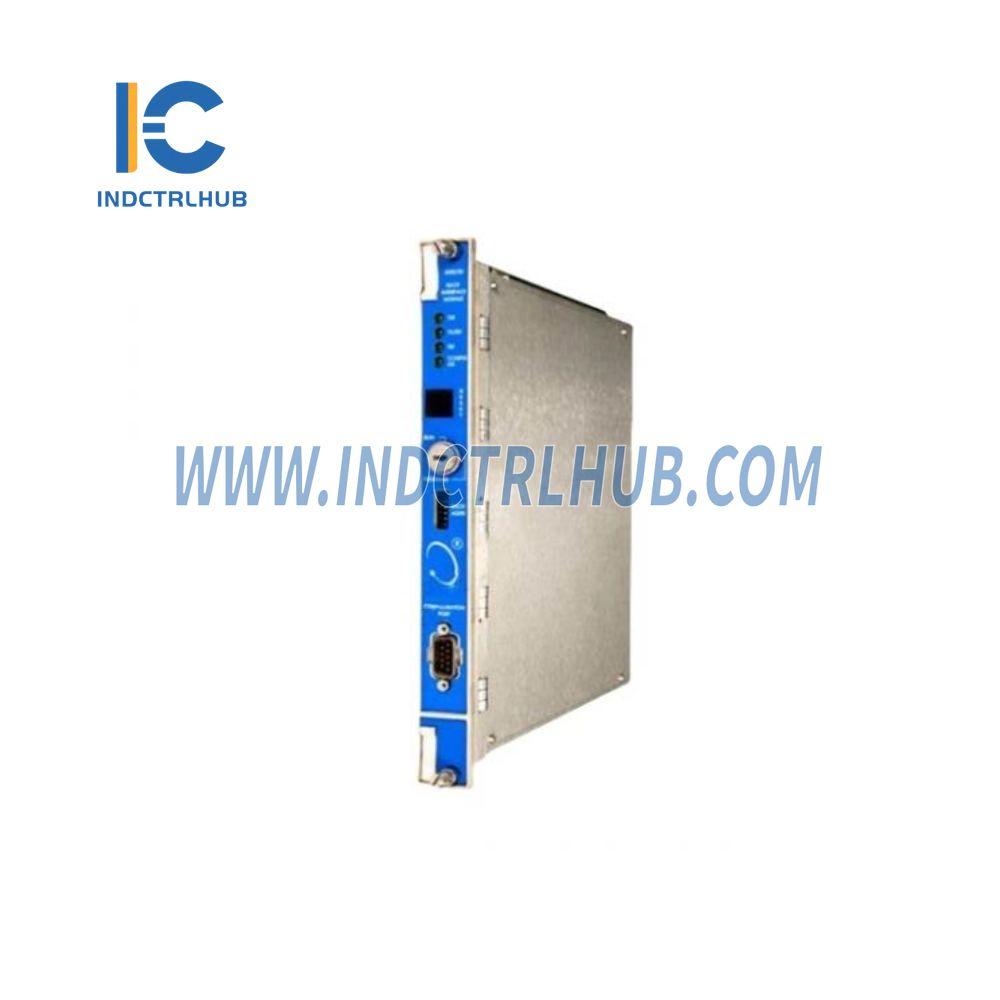

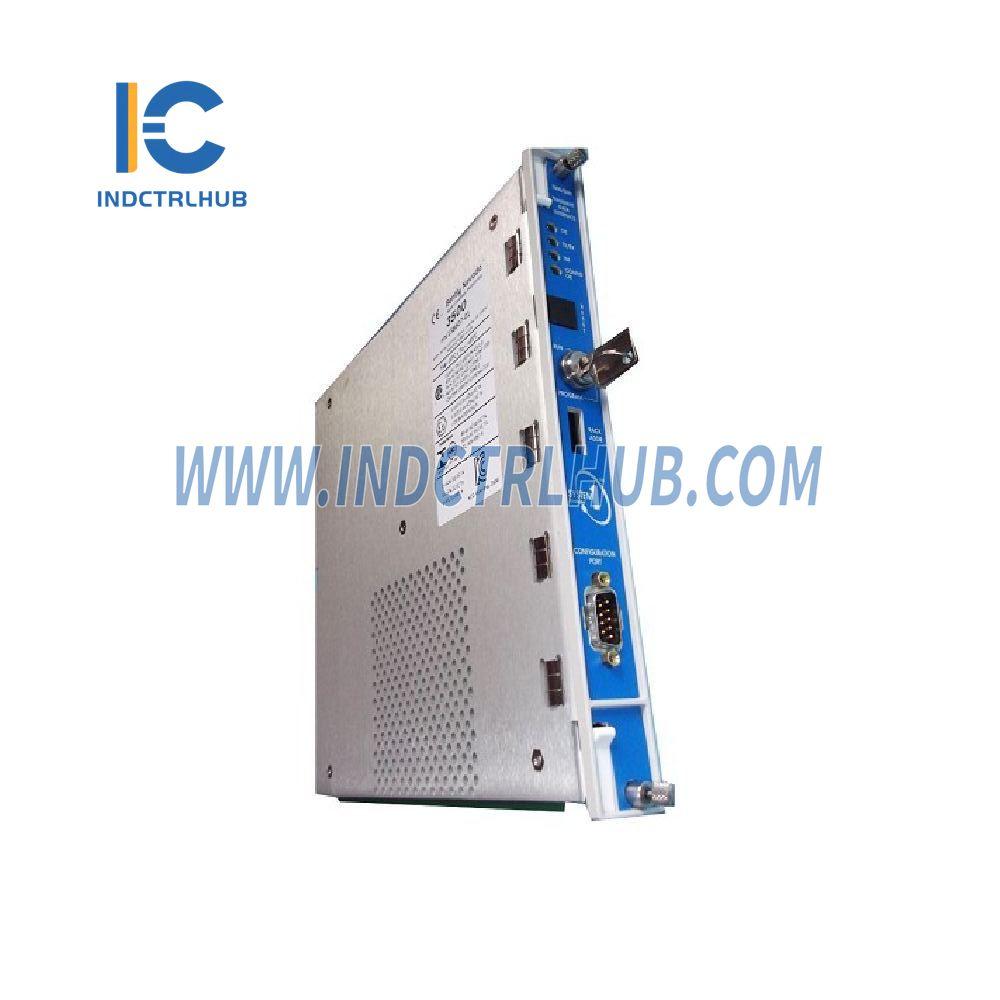

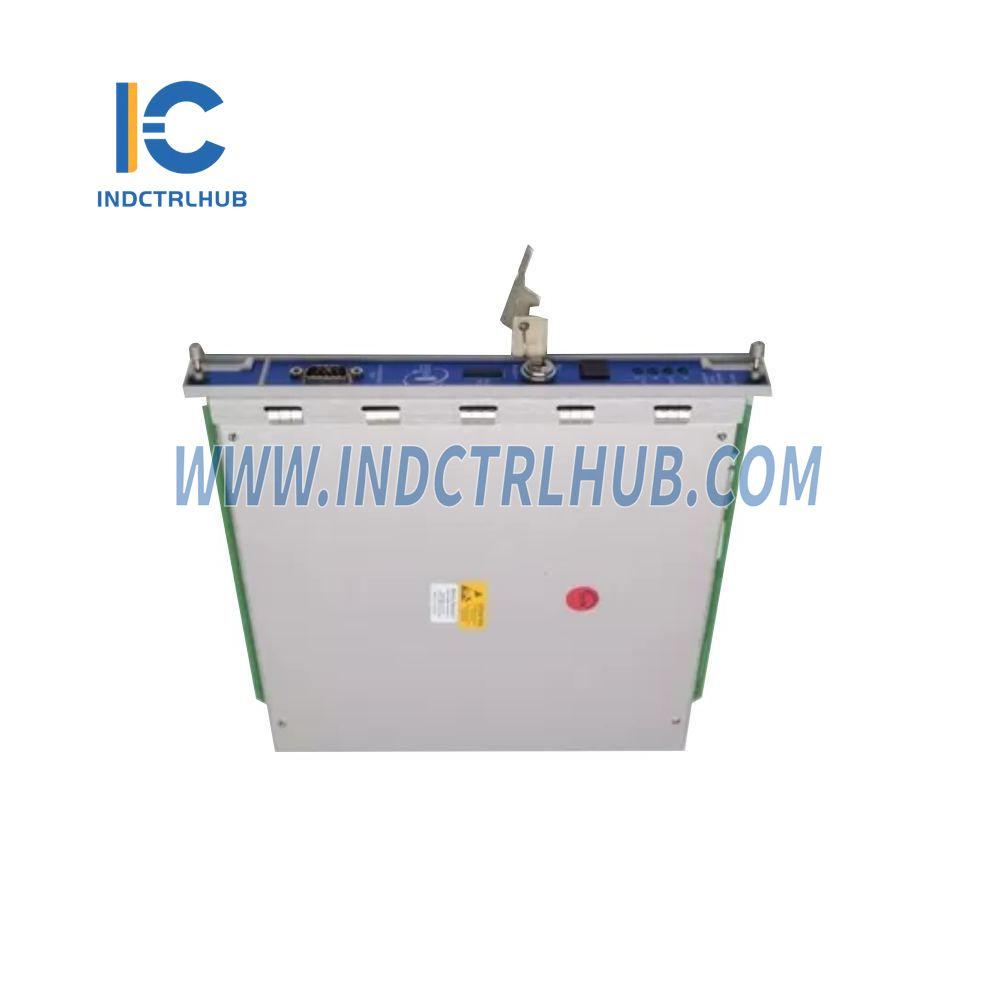

| Modell/cikkszám | 3500/22-01-00 |
| Modelltípus | Átmeneti adat interfész modul |
Leírás
A 3500 Átmeneti Adat Interfész (TDI) a 3500-as felügyeleti rendszer és a GE System 1 gépkezelő szoftver közötti interfészként szolgál. Ötvözi a 3500/20 Állvány Interfész Modul (RIM) funkcióit az olyan kommunikációs feldolgozók, mint a TDXnet fejlett adatgyűjtési képességeivel.
-
Fő jellemzők:
- A 3500-as állvány RIM foglalatában működik, együttműködve az M sorozatú monitorokkal (pl. 3500/40M, 3500/42M).
- Folyamatosan gyűjti a állandó állapotú és átmeneti hullámforma adatokat, amelyeket Ethernet kapcsolaton keresztül továbbít a gazda szoftvernek.
- Statikus adatgyűjtés alapfelszereltség, míg a dinamikus/átmeneti adatgyűjtés opcionális Csatorna Engedélyező Lemezen keresztül érhető el.
- A 3500-as állvány kommunikációs feldolgozójaként működik, jobb teljesítményt nyújtva a korábbi kommunikációs feldolgozókhoz képest.
- A TDI nem kritikus a rendszer normál működéséhez, ami azt jelenti, hogy nem befolyásolja a megfigyelőrendszer megfelelő működését.
- Minden 3500-as kerethez szükséges egy TDI vagy RIM, amely mindig a 1. foglalatba van telepítve (a tápegységek mellett).
Hárommodulos redundáns (TMR) konfigurációk esetén a TDI további funkciókat tartalmaz:
- Végrehajtja a monitor csatorna összehasonlítást, biztosítva, hogy a három redundáns monitor adatai összhangban legyenek.
- Ha egy monitor kimenete eltér a többiekétől a beállított küszöbértékkel, a TDI hibát jelez és eseményt rögzít.
Rendelési információk
| Alkatrészszám formátum | 3500/22-AXX-BXX-CXX |
|---|---|
| A: Átmeneti adat interfész típusa | 01: Standard (standard megfigyelési alkalmazásokhoz) |
| 02: TMR (hárommodulos redundáns konfigurációhoz) | |
| B: Bemeneti/kimeneti modul típusa | 01: 10Base-T/100Base-TX Ethernet I/O modul |
| 02: 100Base-FX (optikai szálas) Ethernet I/O modul | |
| C: Ügynökségi jóváhagyási opció | 00: Nincs |
| 01: CSA/NRTL/C | |
| 02: CSA/ATEX |
