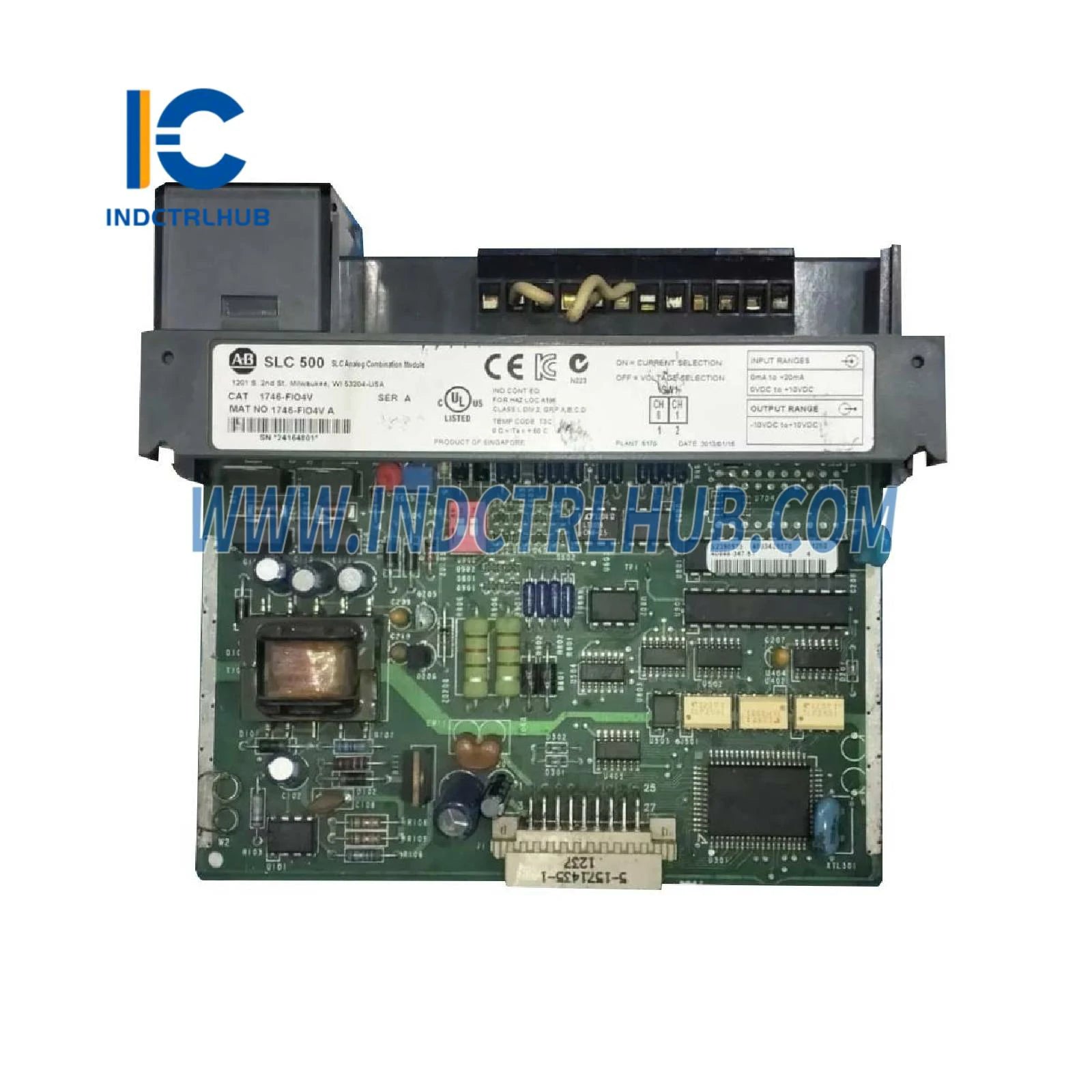

Product Description
🔹 Általános információ
|
Gyártó |
Allen-Bradley |
|---|---|
|
Modell/Cikkszám |
1746-FIO4V/A |
|
Leírás |
Analóg I/O modul |
🔹 Elektromos műszaki adatok
|
Attribútum |
Műszaki adatok |
|---|---|
|
Kábel |
Árnyékolt, Belden #8761 (ajánlott) |
|
Vezeték méret |
Max. 2,5 mm² (14 AWG) |
|
Csatlakozó blokk |
Eltávolítható |
|
Telepítés |
Egyetlen foglalat a 1746 I/O keretben |
|
Kalibráció |
Fél évente vagy szükség szerint |
|
Zajimmunitás |
NEMA szabvány ICS 2-230 |
🔹 Környezeti specifikációk
|
Attribútum |
Műszaki adatok |
|---|---|
|
Üzemi hőmérséklet |
0°C-tól +60°C-ig (32°F-tól 140°F-ig) |
|
Tárolási hőmérséklet |
-40°C-tól +85°C-ig (-40°F-tól +185°F-ig) |
|
Relatív páratartalom |
5% - 95% (nem kondenzáló) |
🔹 Általános bemeneti specifikációk
|
Attribútum |
Műszaki adatok |
|---|---|
|
Átalakító felbontása |
12 bit |
|
Átalakító típusa |
Szukcesszív közelítés |
|
Track & Hold idő |
1,5 µs (névleges) |
|
Jel átalakítása tartásból |
6,0 µs (névleges) |
|
Teljes átalakítási idő |
7,5 µs minden 512 µs-ban (névleges) |
|
Nemlinearitás |
±0,073% a teljes skálához képest (max) |
|
LSB helye az I/O kép szavában |
0000 0000 0000 0001 |
|
Képformátum (HEX) |
0FFF |
|
Közös módusú feszültségtartomány |
0-tól 20V-ig (max) |
|
Közös módú elnyomás (60 Hz-en) |
50 dB (min 1 kΩ egyensúlyhiánnyal) |
|
Csatorna sávszélesség |
7,0 kHz (min @ 3 dB pont) |
|
Modul átbocsátás |
1,10 ms (max) 512 µs (tipikus) |
|
Lépésválasz (5–95%) |
100 µs |
|
Impedancia (az ANL COM-hoz) |
500 kΩ |
|
Impedancia (csatornánként) |
1 MΩ |
|
Mezői vezetékek és a hátlap közötti szigetelés |
500V egyenáram |
| Az alábbi népszerű tételek további információi | Ipari vezérlőközpont | |||
| Márka | Leírás | Ár (USD) | Készlet | Kapcsolat |
| ALLEN-BRADLEY | 1756-A7 ControlLogix 7 foglalatos váz | 0–545 | 360 | 1756-A7 Váz |

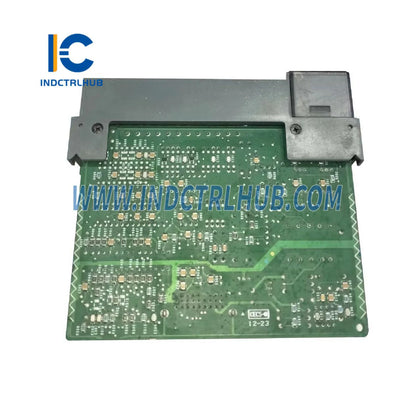

| ALLEN-BRADLEY | 1746-FIO4V/A Analóg Bemenet/Kimenet Modul | 14–1014 | 210 | 1746-FIO4V/A Analóg Bemenet/Kimenet |
