Product Description
Pregled proizvoda

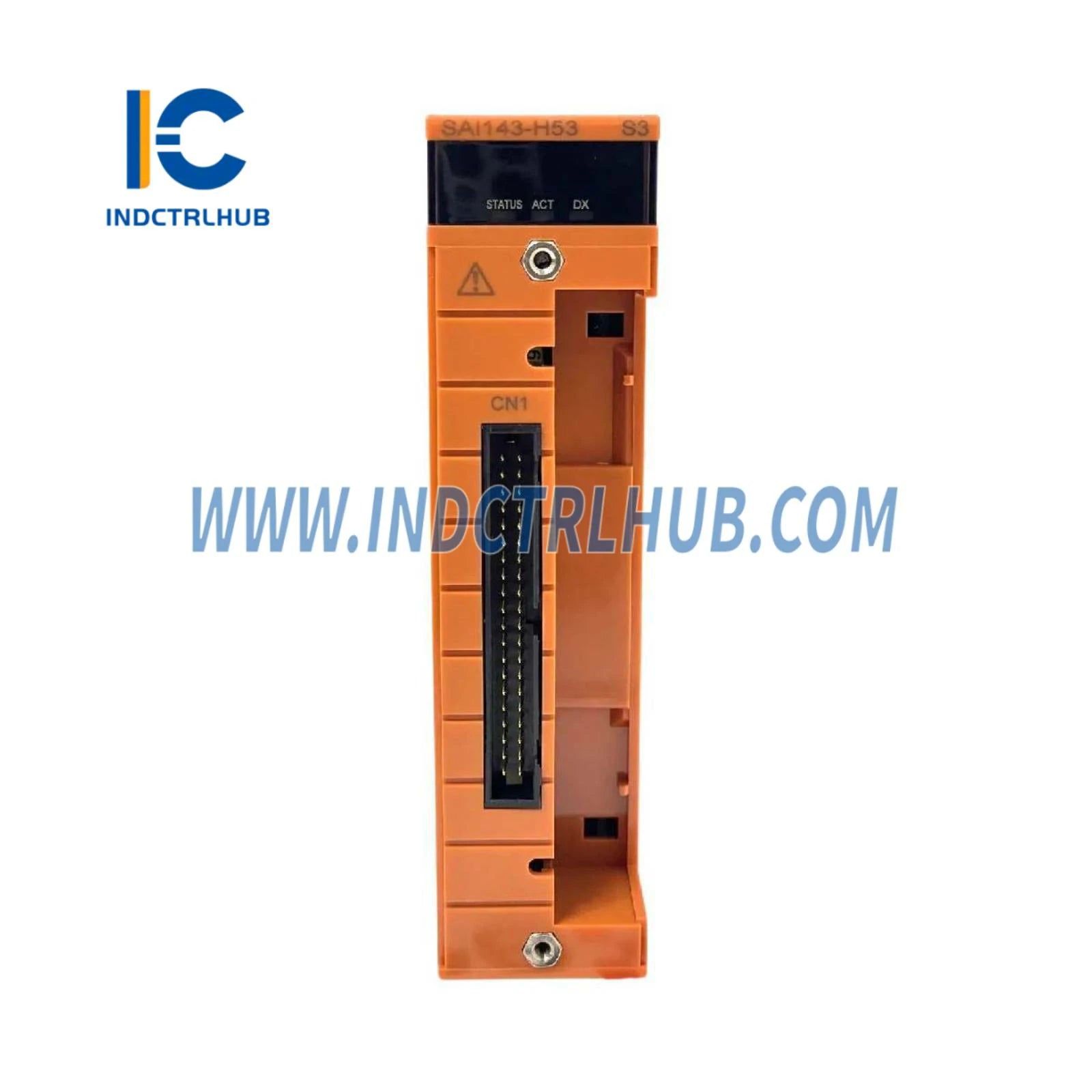

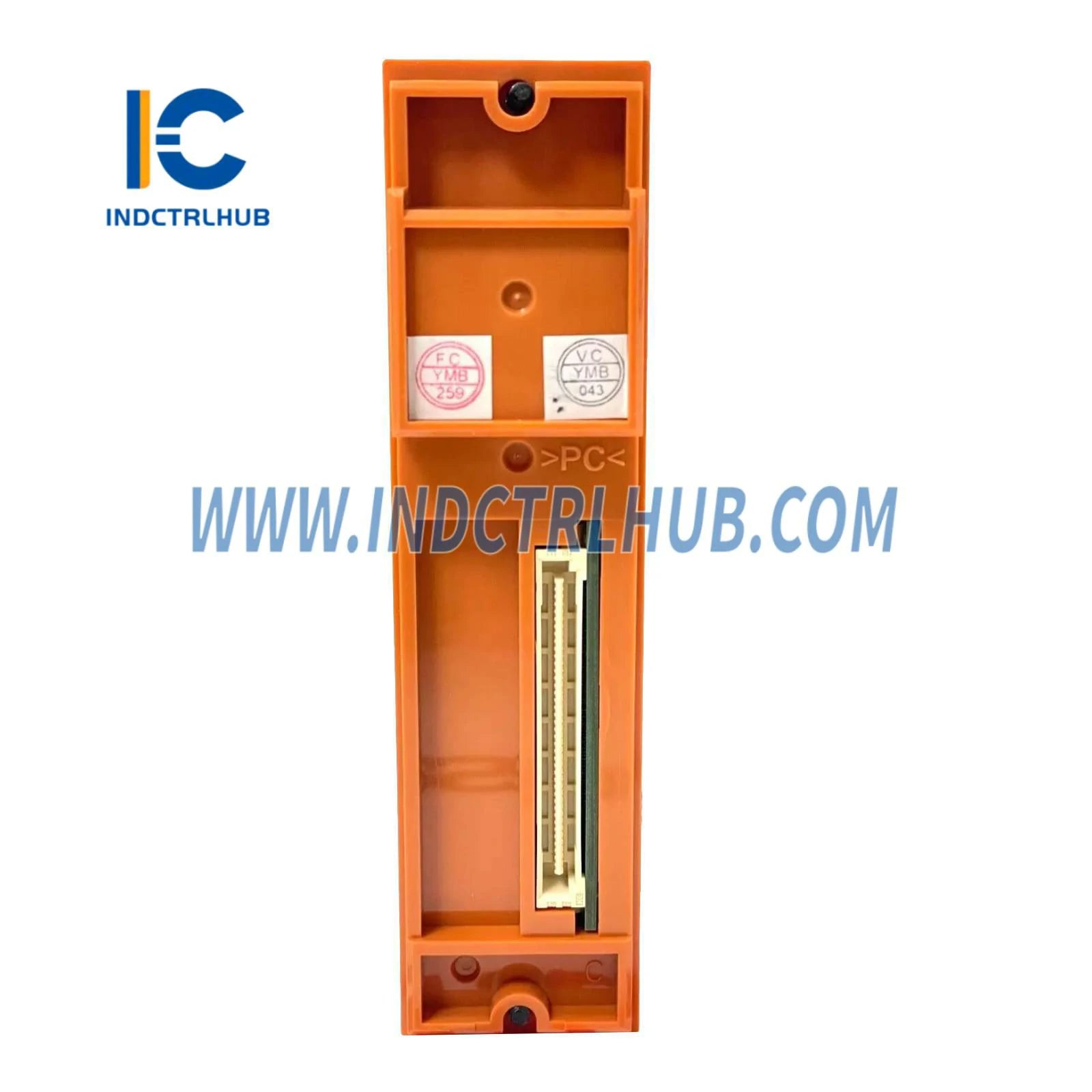

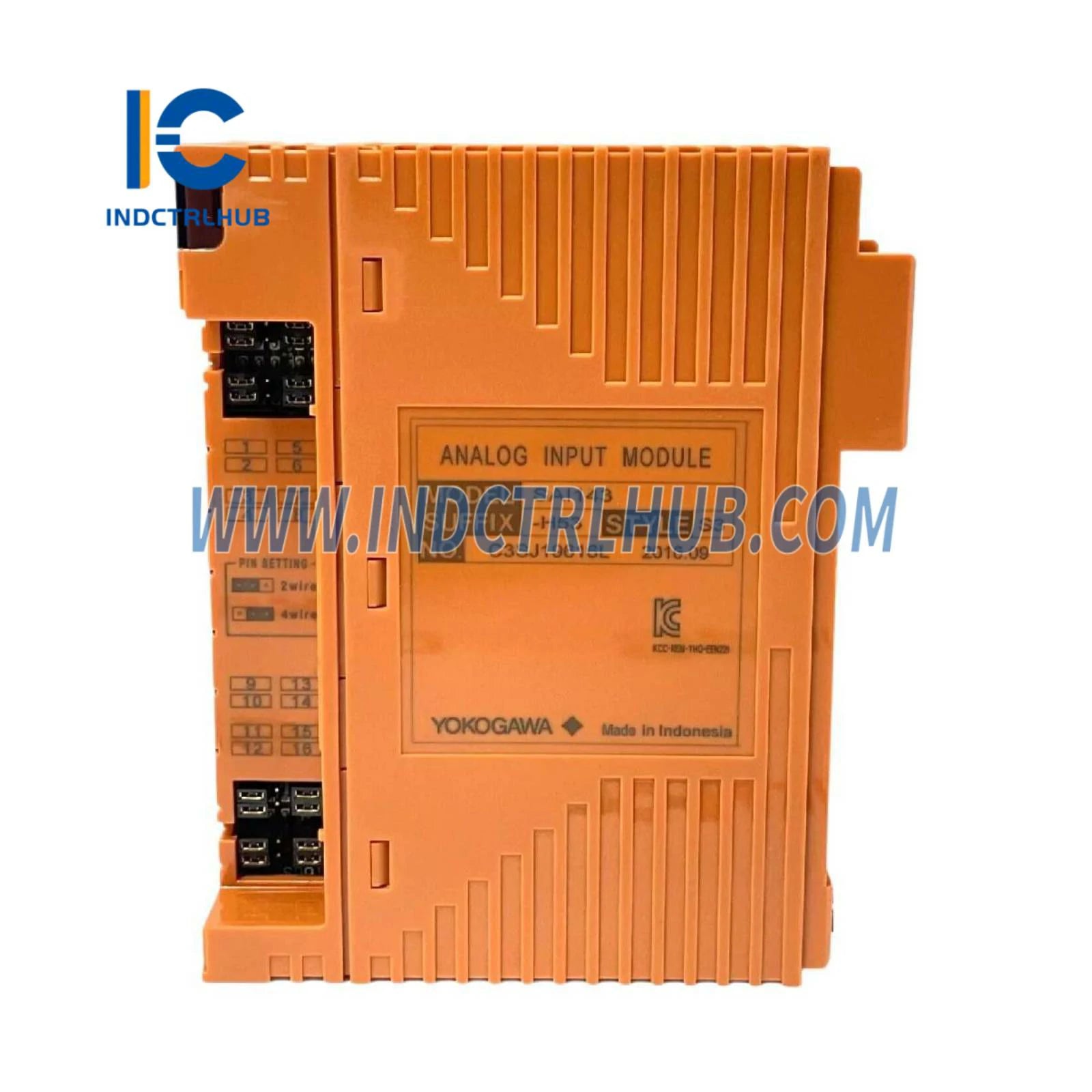

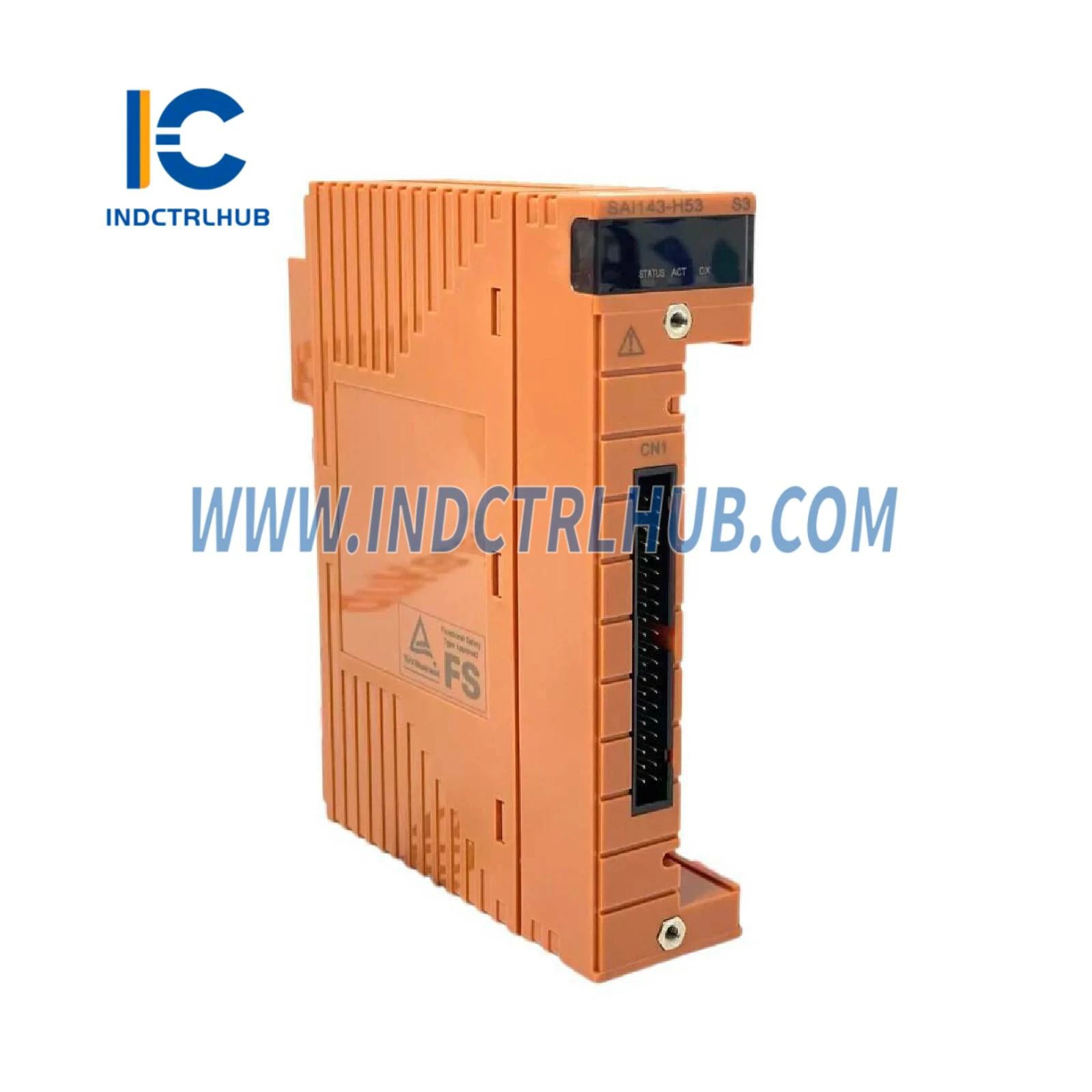

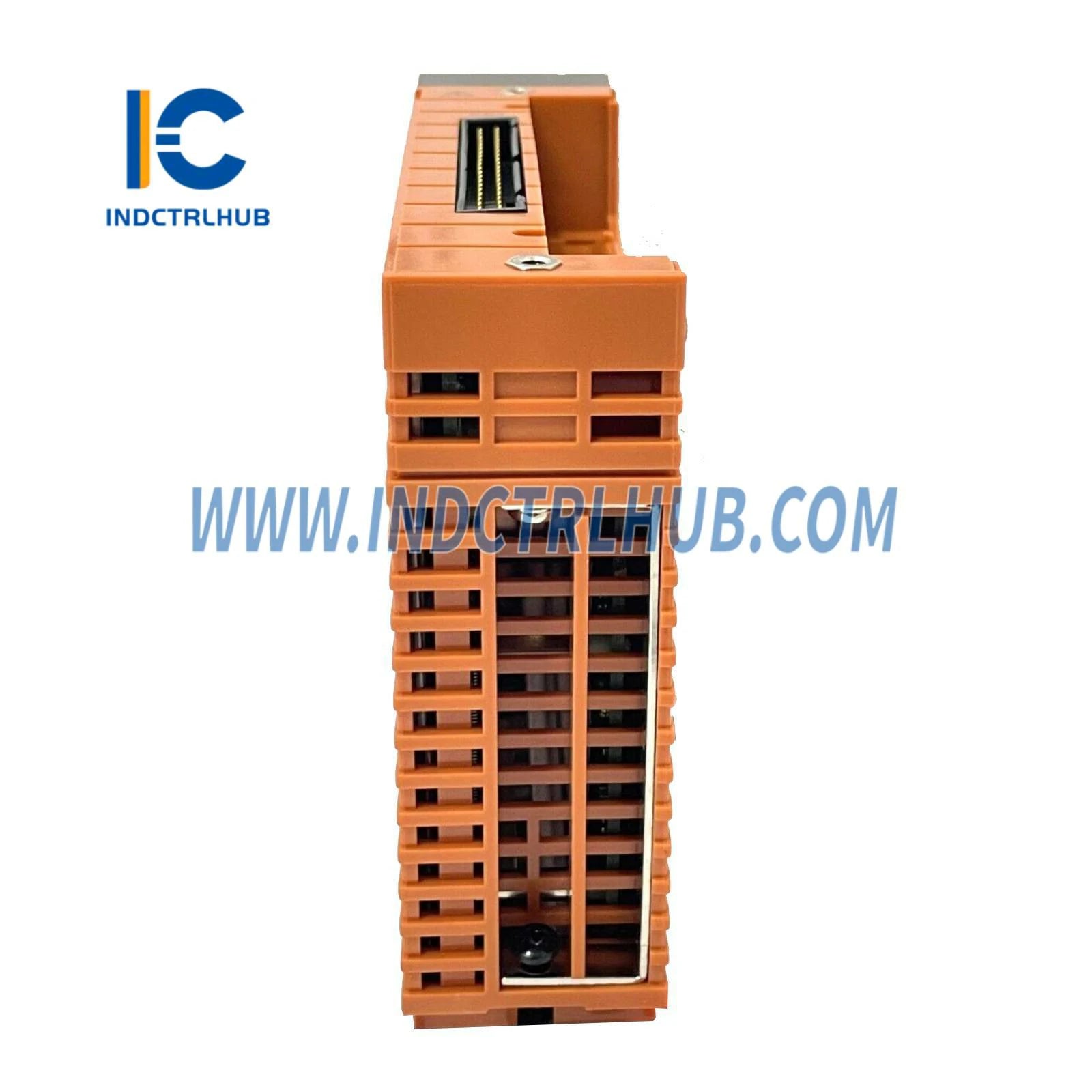

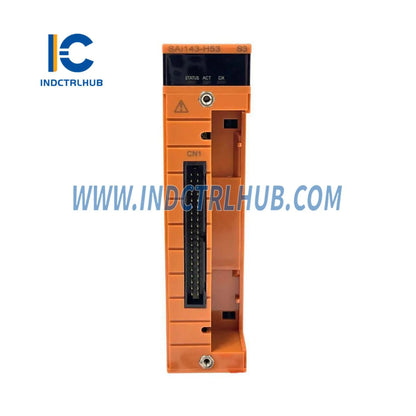

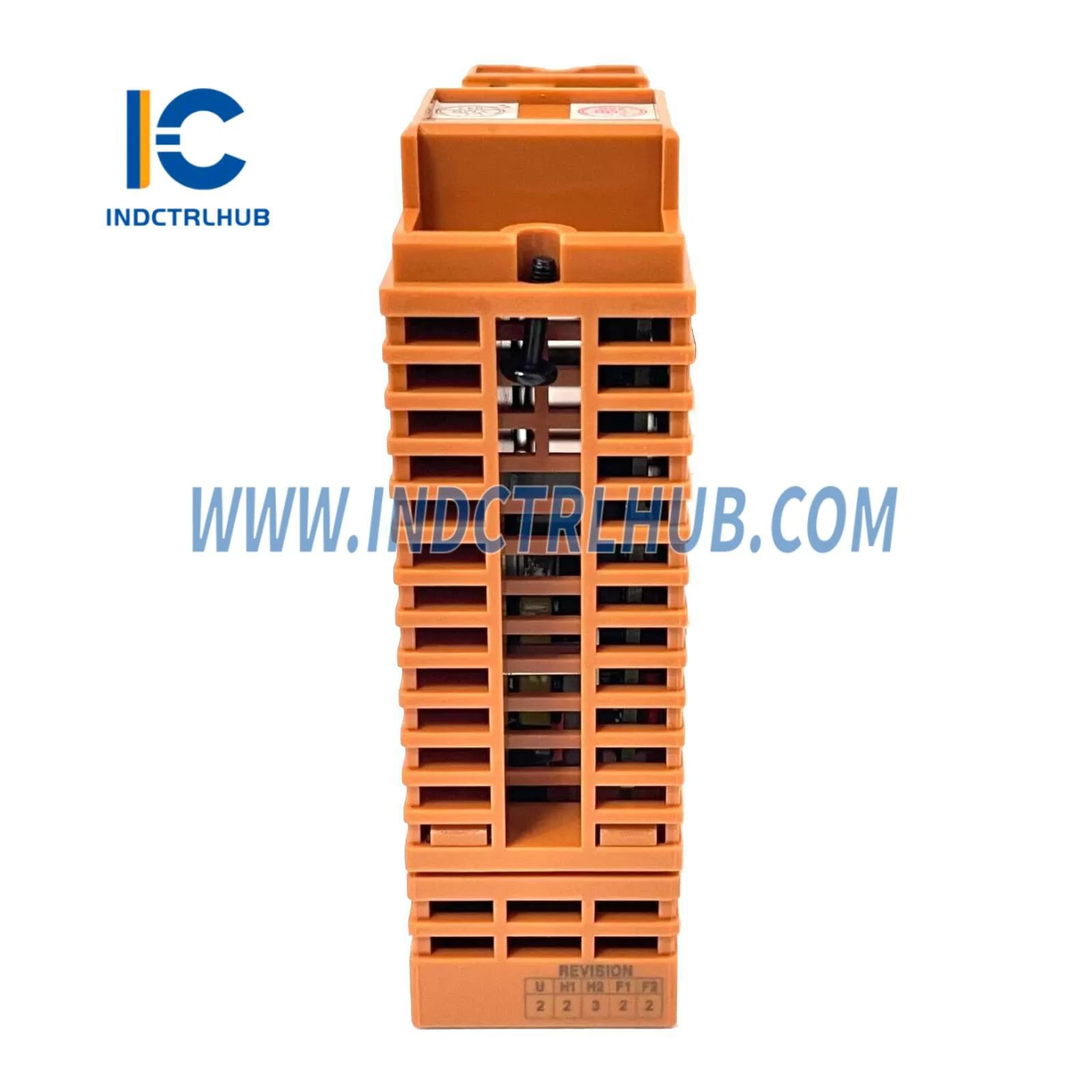

- Yokogawa SAI143-H53/A4S00 Analogni ulazni modul je visokoučinkovita komponenta dizajnirana za Yokogawine industrijske upravljačke sustave, poput CENTUM VP ili ProSafe-RS, za obradu 4 do 20 mA signala s terenskih uređaja poput odašiljača. Sadrži 16 izoliranih ulaznih kanala s HART komunikacijom, ovaj modul podržava dvostruke redundantne konfiguracije za povećanu pouzdanost. S ocijenjenom točnošću od ±16 µA, frekvencijom ažuriranja podataka od 40 ms i napajanjem odašiljača u rasponu od 16,15 V do 26,4 V, optimiziran je za precizno rukovanje analognim ulazima. Težine približno 0,34 kg s terminalnim blokom za tlak, uključuje usklađenost s ISA Standardom G3 za rad u temperaturama od -20 do 70°C, što ga čini prikladnim za robusne industrijske automatizacijske primjene.
Tehničke informacije
| Parametar | Specifikacije |
|---|---|
| Proizvođač | Yokogawa |
| Broj modela/dijela | SAI143-H53/A4S00 |
| Opis | Analogni ulazni modul |
| Model | SAI143 |
| Broj ulaznih kanala | 16 kanala, izolacija modula |
| Naznačeni ulazni raspon | 4 do 20 mA |
| Dopušteni ulazni raspon | 0 do 25 mA |
| Ulazna impedancija tijekom uključenog napajanja | 250 Ω + pad napona struje u ulaznom zaštitnom krugu unutar modula |
| Ulazna impedancija tijekom isključenog napajanja | Minimalno 500 kΩ |
| Naznačena točnost | SAI143-H: ±16 µA (ulazni raspon 0,05 do 23 mA) |
| Frekvencija ažuriranja podataka | 40 ms |
| Temperaturni drift | ±16 µA/10°C |
| Napajanje odašiljača | Minimalno 16,15 V (pri 20 mA) Maksimalno 26,4 V (pri 0 mA) (Ograničenje izlazne struje: 25 mA) |
| 2/4-žični postav | Pojedinačna postavka kanala, mijenja se pomoću postavnih igala |
| Otpornost na napon | 1,5 kV AC između ulaznog signala i sustava tijekom 1 minute |
| Maksimalna potrošnja struje | 5 V sustav: 320 mA 24 V sustav: 550 mA |
| Težina | Približno 0,34 kg (0,75 lb) (za terminalni blok za tlak ili MIL kabel) Približno 0,39 kg (0,86 lb) (s adapterom sučelja signala kabela) |
| Vanjska veza | Stezaljka za tlak, MIL kabel, namjenski signalni kabel |
| Podrška za PRM | Dostupno (SAI143-H) |
| Funkcija uključivanja/isključivanja napajanja odašiljača | Dostupno u 2-žičnom postavu, za svih 16 kanala istovremeno |
Specifična konfiguracija
- Model/Broj dijela: SAI143-H53/A4S00
- Detalji konfiguracije:
- Kodovi sufiksa: -H (S HART komunikacijom), 5 (Za terminalni blok za tlak ili MIL kabel bez zaštite od eksplozije), 3 (S ISA Standardom G3 i temperaturom od -20 do 70°C)
- Kod opcije: /A4S00 (S terminalnom blokadom za tlak za analogni [Model: STA4S-00])
