Product Description
🔹 Opće informacije
|
Proizvođač |
Yokogawa |
|---|---|
|
Model/Broj dijela |
FU20-10-T1-NPT |
|
Opis |

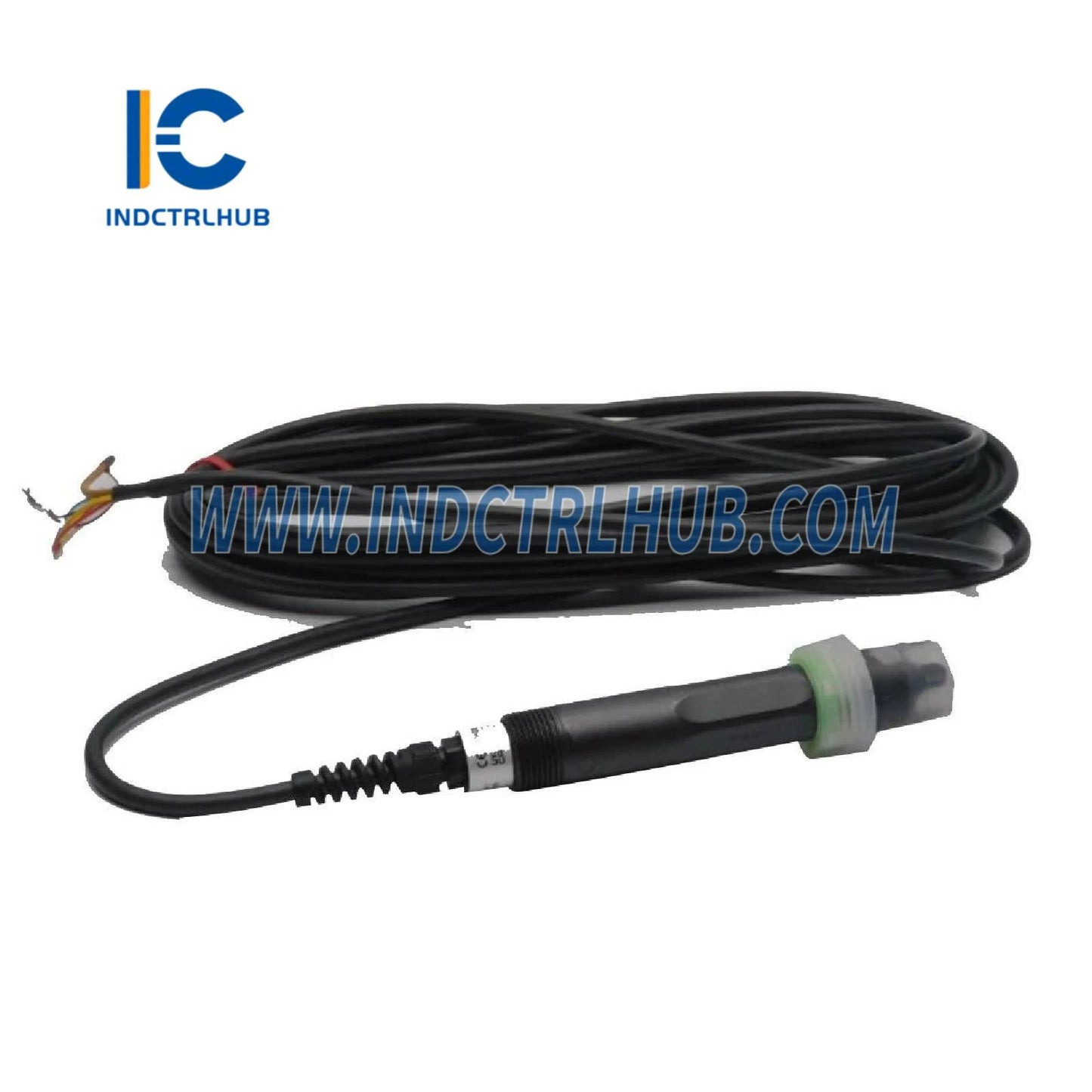

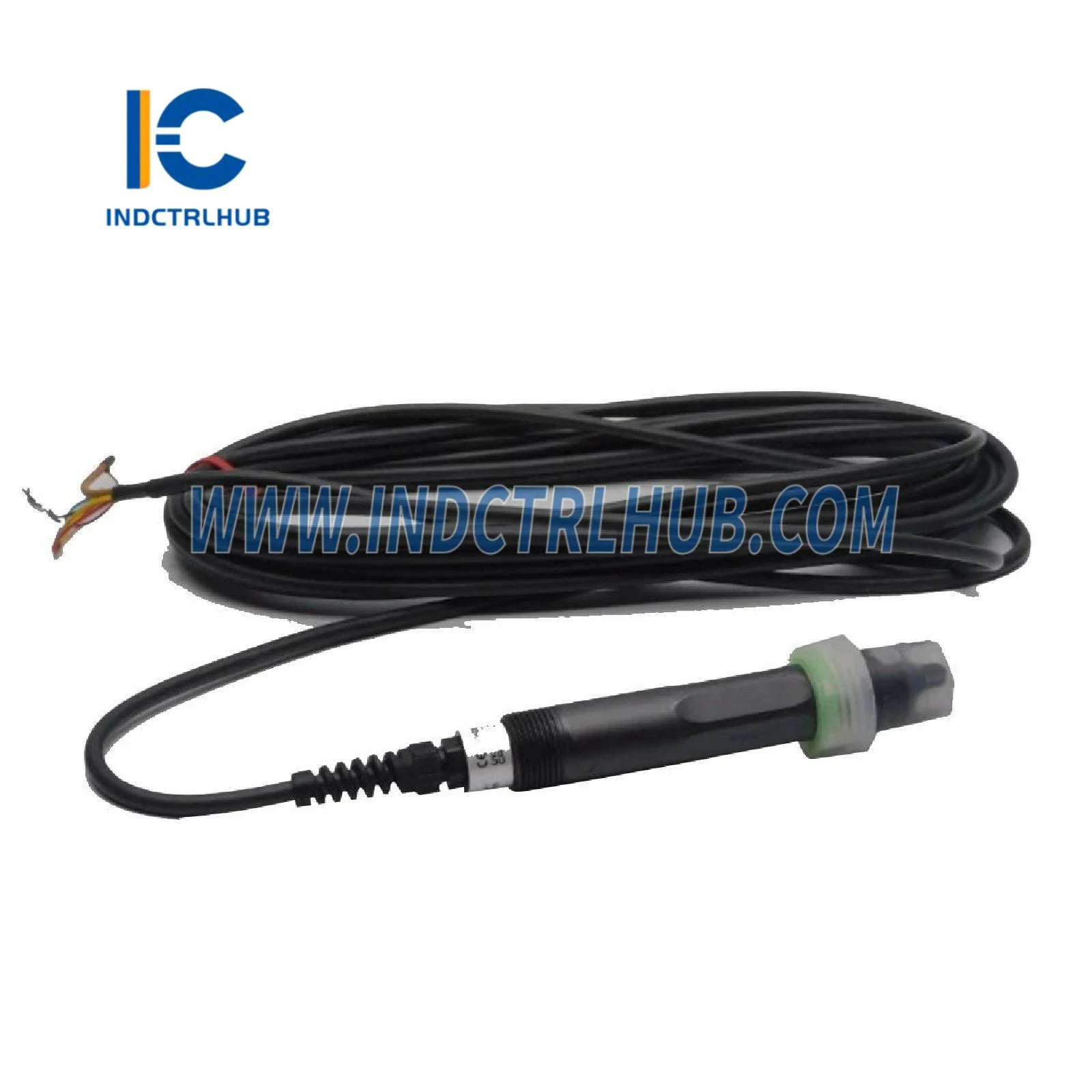

Kombinirani pH senzor s Pt1000 temperaturnim senzorom, NPT priključak |
🔹 Opće specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Mjerni elementi |
- pH staklena elektroda- Referentna elektroda od srebrnog klorida- Elektroda od čvrste platine- Pt1000 temperaturni senzor |
|
Referentni sustav |
Ag/AgCl sa zasićenim KCl |
|
Izotermalna točka |
pH 7 / 3,3 M KCl |
🔹 Dijelovi u dodiru s medijem
|
Komponenta |
Materijal |
|---|---|
|
Kućište senzora |
NPT/FSM: PPS GF40, FTD: PVDF (GF25+TZ24) |
|
Uzemski klin |
Čisti platina |
|
Mjerni senzor |
G-staklo |
|
LE staklena cijev |
AR-staklo |
|
O-prsten |
Viton |
|
Referentna spojka |
Porozni PTFE |
🔹 Funkcionalne specifikacije (na 25°C)
|
Parametar |
Specifikacija |
|---|---|
|
Impedancija stakla |
Oblik kupole: nominalno 200 MΩRavna površina: nominalno 700 MΩ |
|
Otpornost spojke |
1,0 do 10 kΩ |
|
Vrsta spojke |
Bez protoka, dvostruka spojka |
|
Temperaturni element |
Pt1000 / Pt100 (u skladu s IEC 751) |
|
Potencijal asimetrije |
8 ± 15 mV |
|
Nagib |
> 96% teorijske vrijednosti |
|
Napomena |
Senzor temperature služi za kompenzaciju/indikaciju, ne za upravljanje procesom |
🔹 Dinamičke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Vrijeme odziva pH-a |
t90 < 15 sekundi (od pH 7 do 4 koraka) |
|
Vrijeme odziva temperature |
Kupola: t90 < 1 min (korak od 10 °C)Ravna: t90 < 4 min (korak od 10 °C) |
|
Vrijeme stabilizacije (pH) |
< 2 min (za promjenu od 0.02 pH jedinice u 10 sekundi) |
🔹 Mehaničke specifikacije
|
Parametar |
Specifikacija |
|---|---|
|
Maksimalni moment (tijelo senzora) |
NPT / FSM: 12 NmFTD: 8 Nm |
🔹 Okolišni uvjeti
|
Parametar |
Specifikacija |
|---|---|
|
Temperatura skladištenja |
-10 do 50 ºC (14 do 122 ºF) |
|
Ocjena vodootpornosti |
IP67 (u skladu s IEC 60529) |
🔹 Detalji o dostavi
|
Model |
Veličina pakiranja (mm) |
Veličina (inch) |
Težina (maks.) |
|---|---|---|---|
|
FU20-10 |
410 x 130 x 75 |
16.1 x 5.1 x 3.0 |
0.92 kg (2.02 lbs) |
