Product Description
🔹 Opće informacije
|
Proizvođač |
Yokogawa |
|---|---|
|
Model/Broj dijela |
ALR111 |
|
Opis |
Modul serijske komunikacije (RS-232C, 2 porta) |
🔹 Sažetak opisa

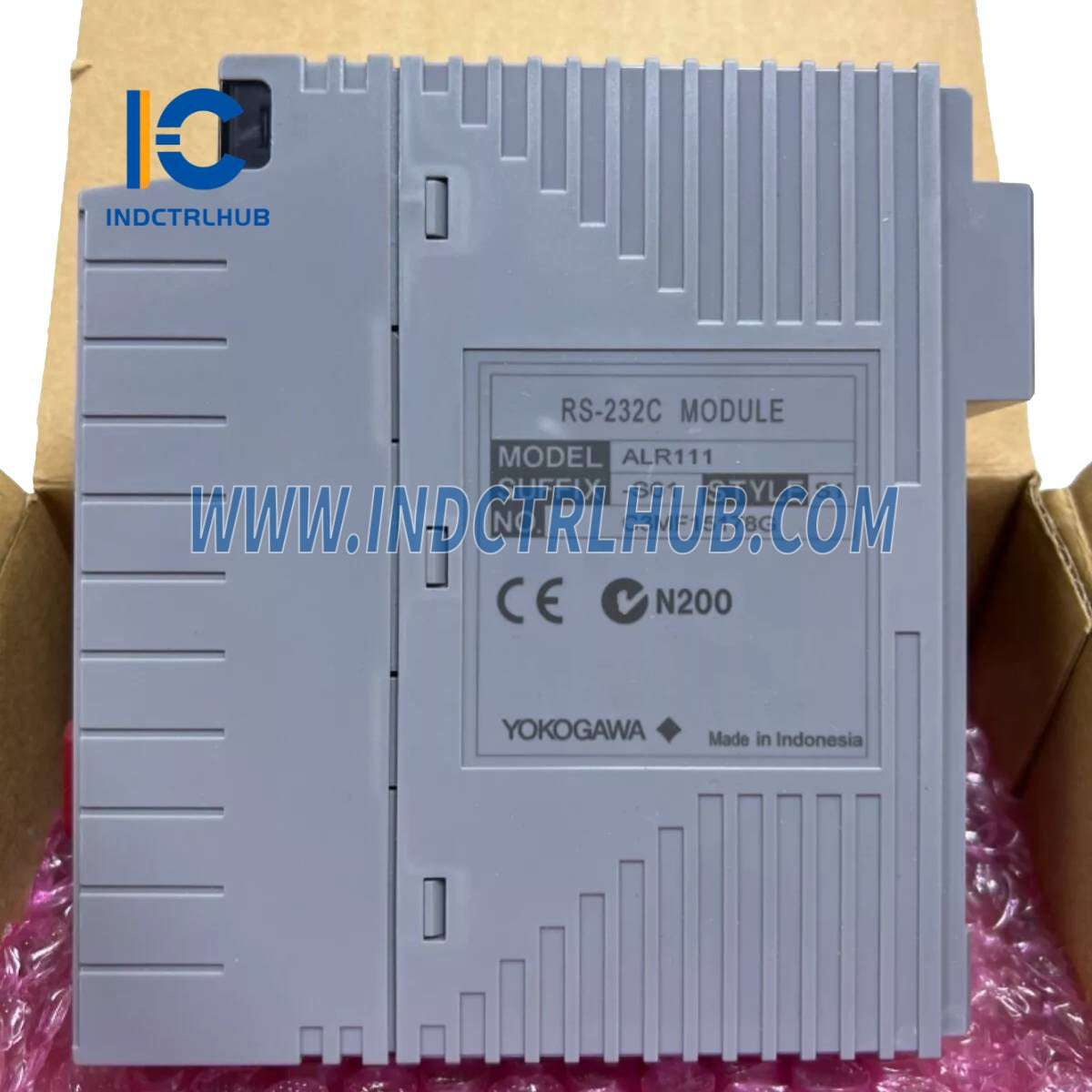

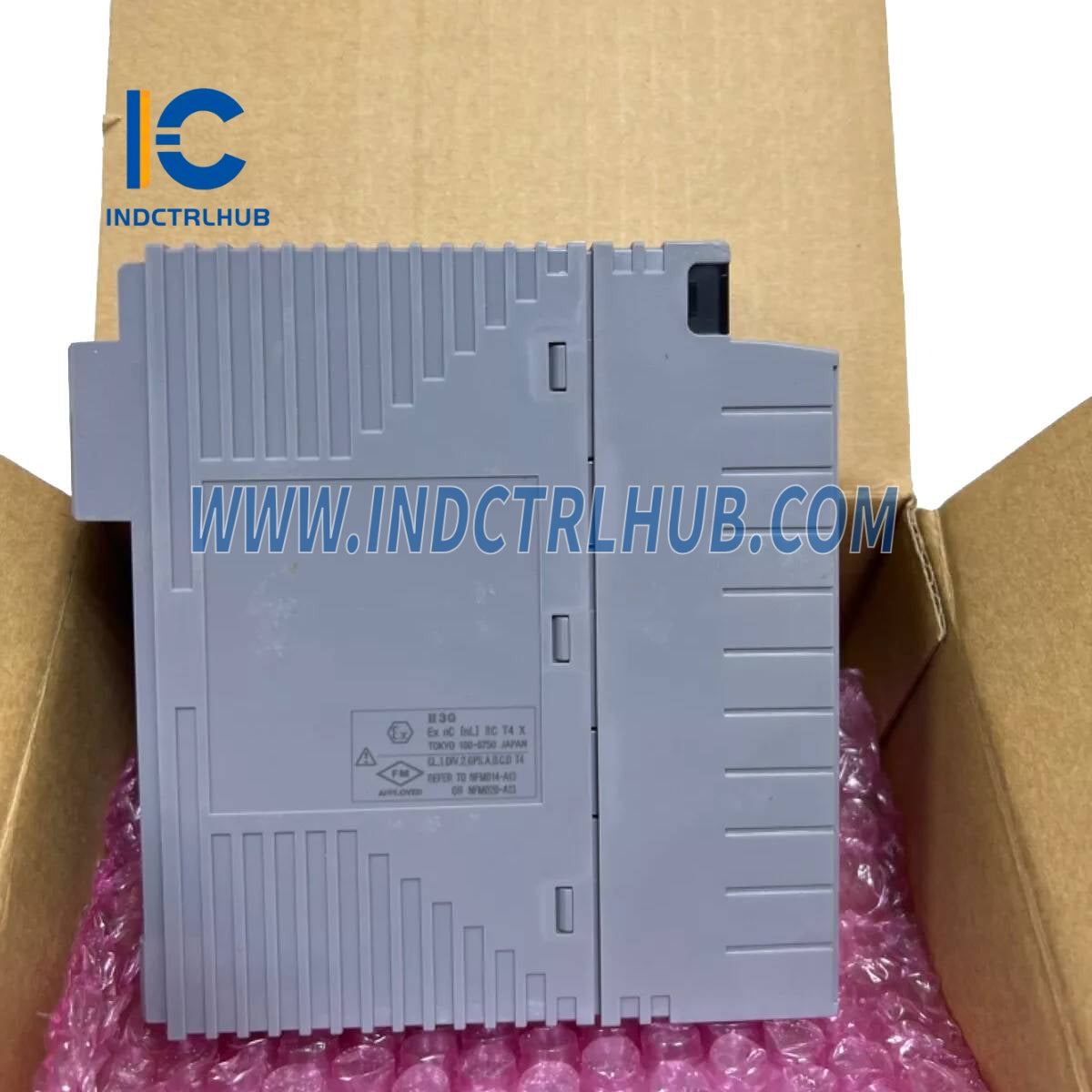

Modul ALR111 je modul serijske komunikacije koji podržava RS-232C sučelje s dva porta. Dizajniran je za point-to-point komunikaciju koristeći start-stop sinkronizaciju i obično se montira na kompatibilne bazne jedinice kao što su ANB10, ANB11, ANR10, AFF50, AFV10, AFV30 ili AFV40.
🔹 Hardverske specifikacije
|
Stavka |
Specifikacija |
|---|---|
|
Sučelje |
RS-232C |
|
Metoda povezivanja |
Točka do točke |
|
Funkcija komunikacije |
Poludupleks |
|
Metoda sinkronizacije |
Start-stop sinkronizacija |
|
Brzina prijenosa |
1200 / 2400 / 4800 / 9600 / 19200 / 38400 bps (*1) |
|
Kod prijenosa |
ASCII / binarno |
|
Duljina znaka |
7 ili 8 bita |
|
Duljina stop bita |
1 ili 2 bita |
|
Provjera pariteta |
Nema / Parni / Neparni |
|
Vrijeme kašnjenja (prebacivanje Tx na Rx) |
1 ms |
|
Udaljenost prijenosa |
Max. 15 m |
|
Metoda instalacije |
Montirano na ANB10, ANB11, ANR10, AFF50, AFV10, AFV30 ili AFV40 |
|
Opcije ožičenja ulaza/izlaza |
Kablovi AKB131, AKB132, AKB133, AKB134 itd. |
|
Vrsta kabela |
3-parni štitni kabel, AKB161, AKB162 |
|
Vrsta veze |

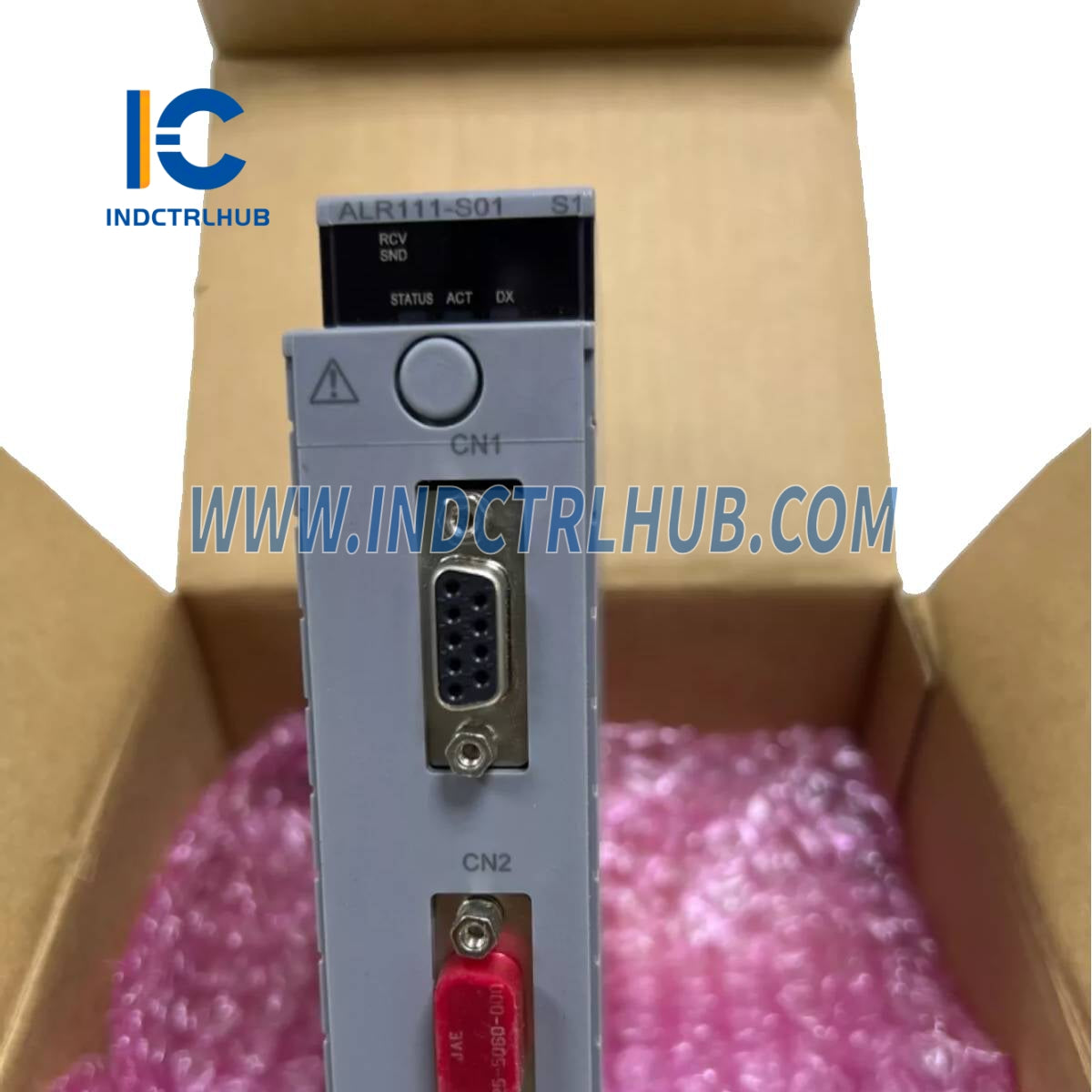

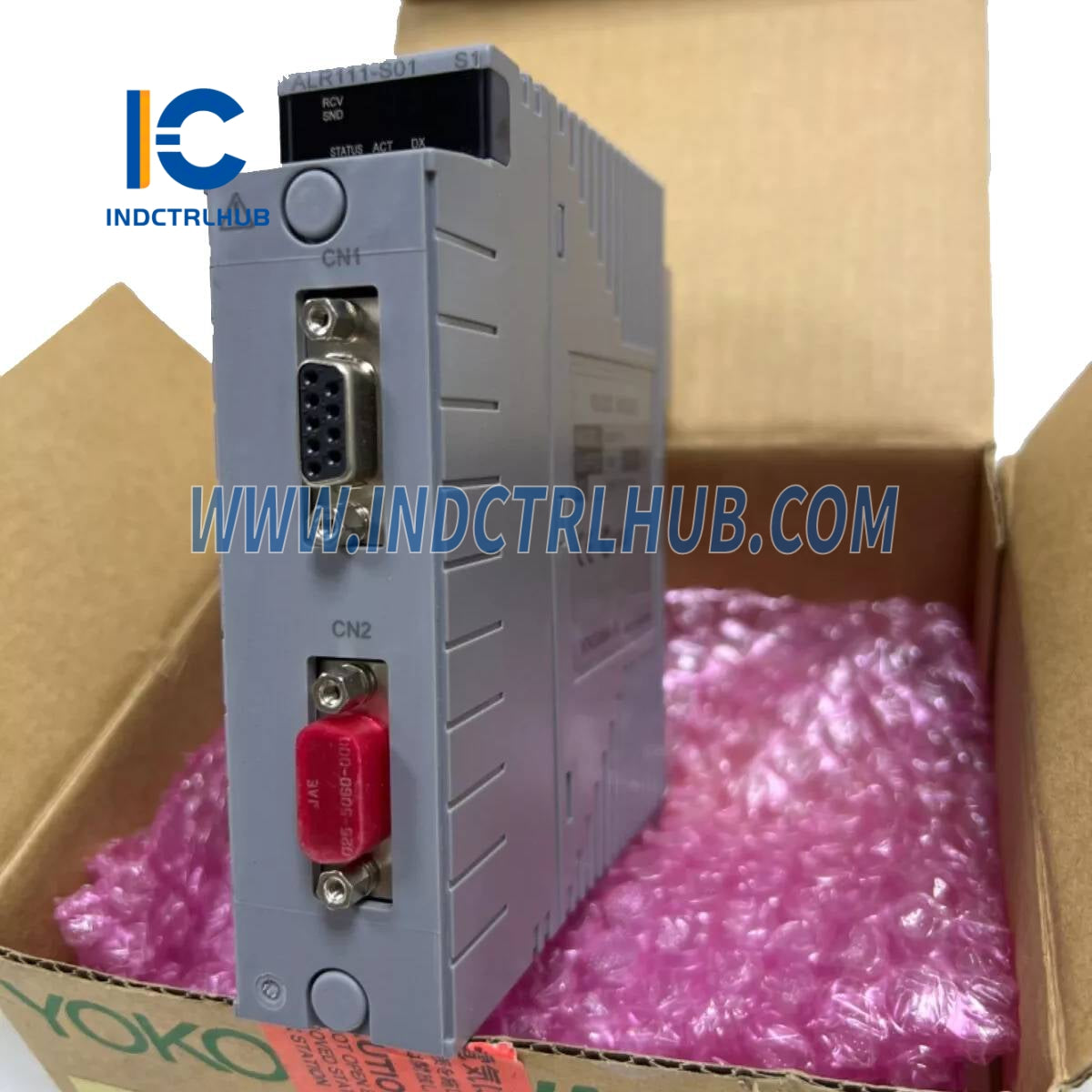

D-sub-9-pinski (ženski x 2) |
|
Trenutna potrošnja |
0,5 A |
|
Težina |
Približno 0,3 kg |

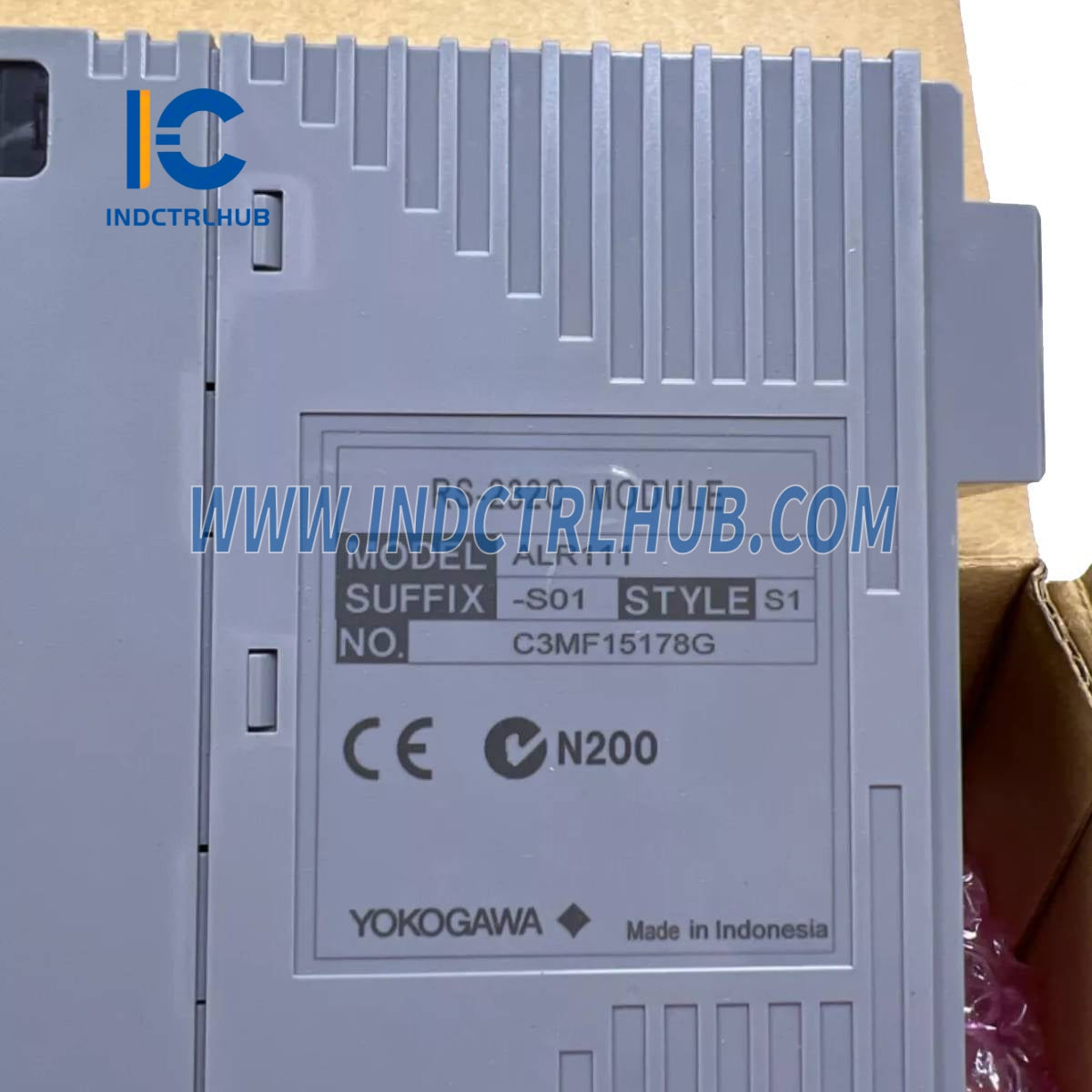

🔹 Razrada modela i sufiksnog koda
|
Model |
ALR111 – Modul serijske komunikacije (RS-232C, 2 porta) |
|---|---|
|
-S |
Standardni tip |
|
5 |
Bez zaštite od eksplozije |
|
E |
S zaštitom od eksplozije |
|
0 |
Osnovni tip |
|
1 |
S ISA Standard G3 opcijom |
