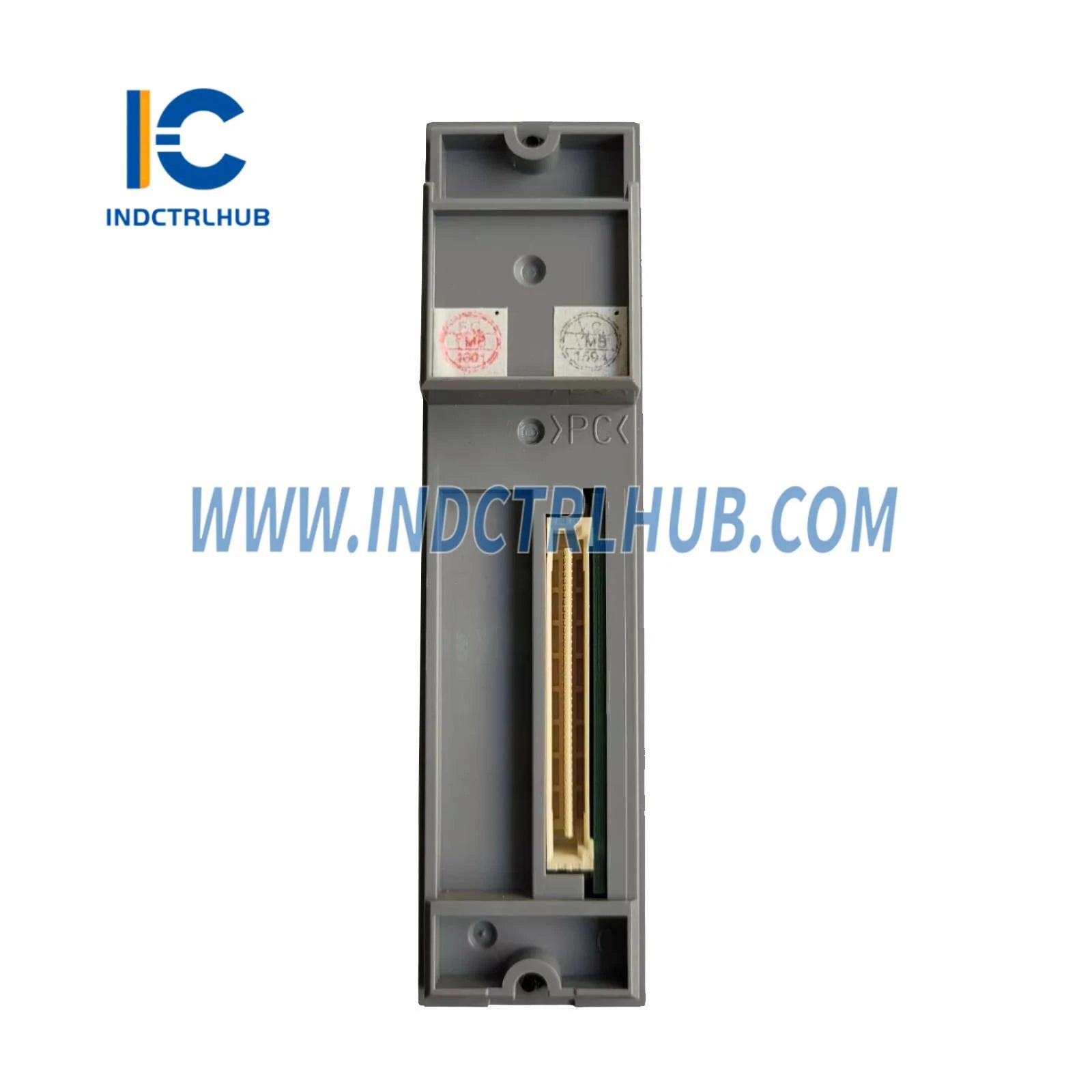

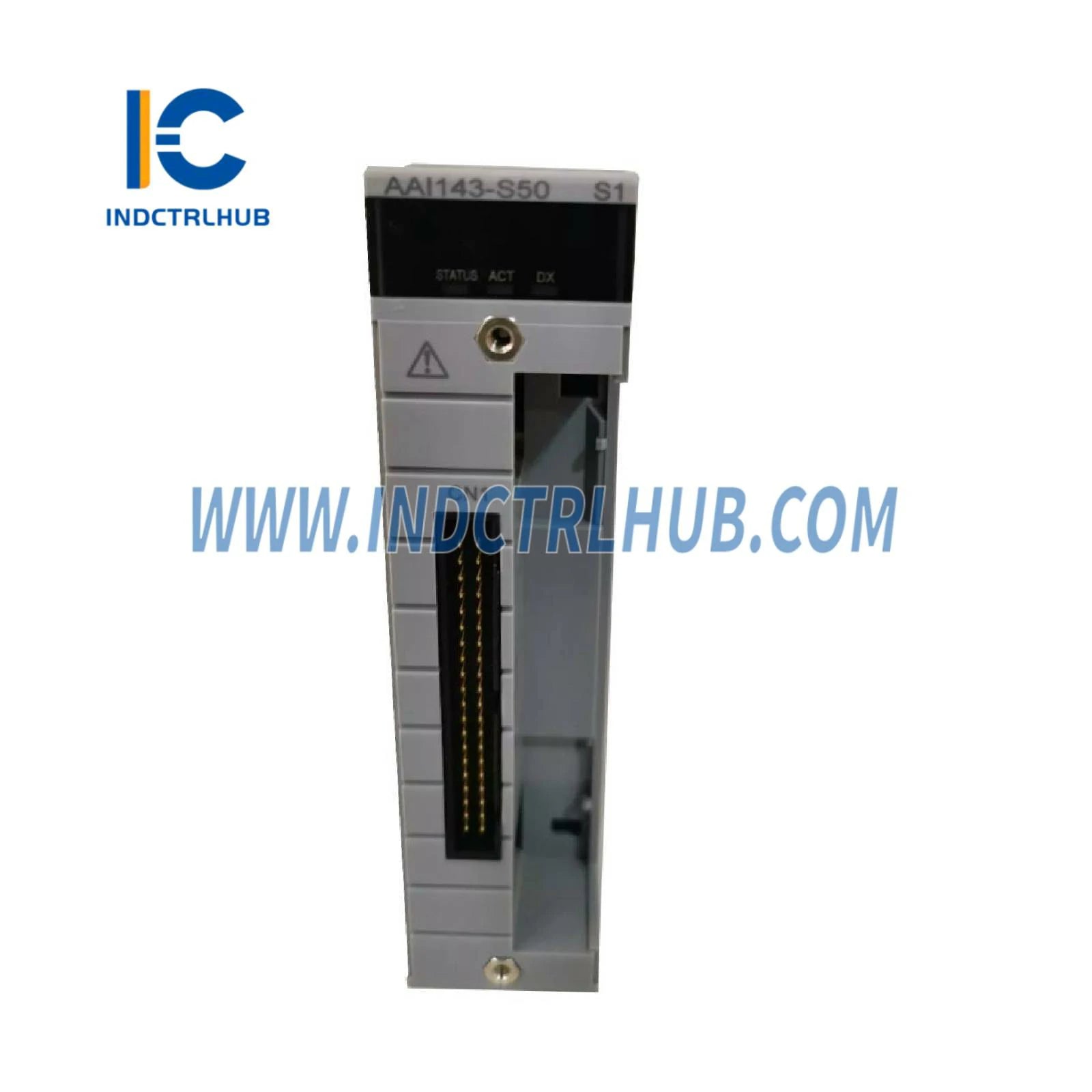

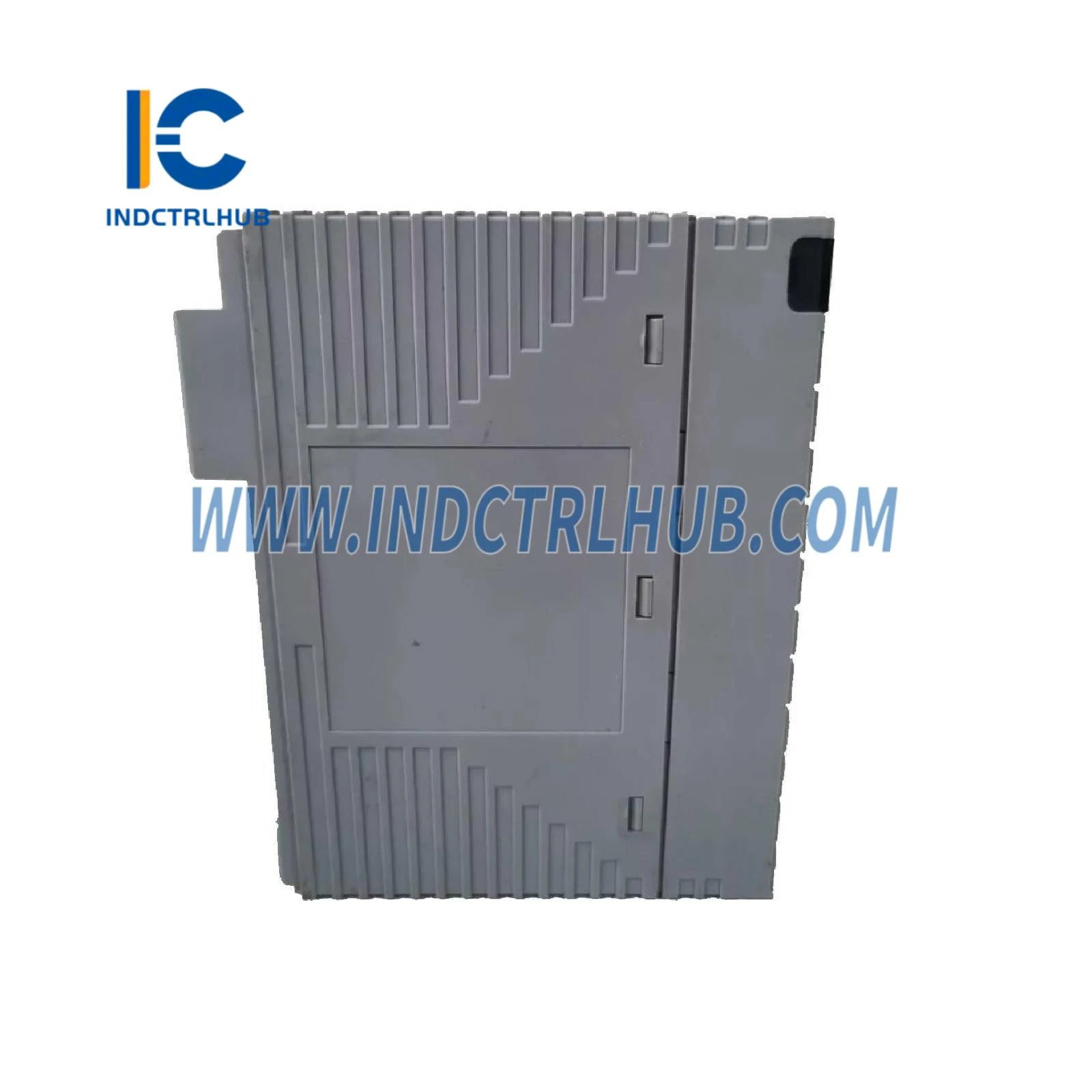

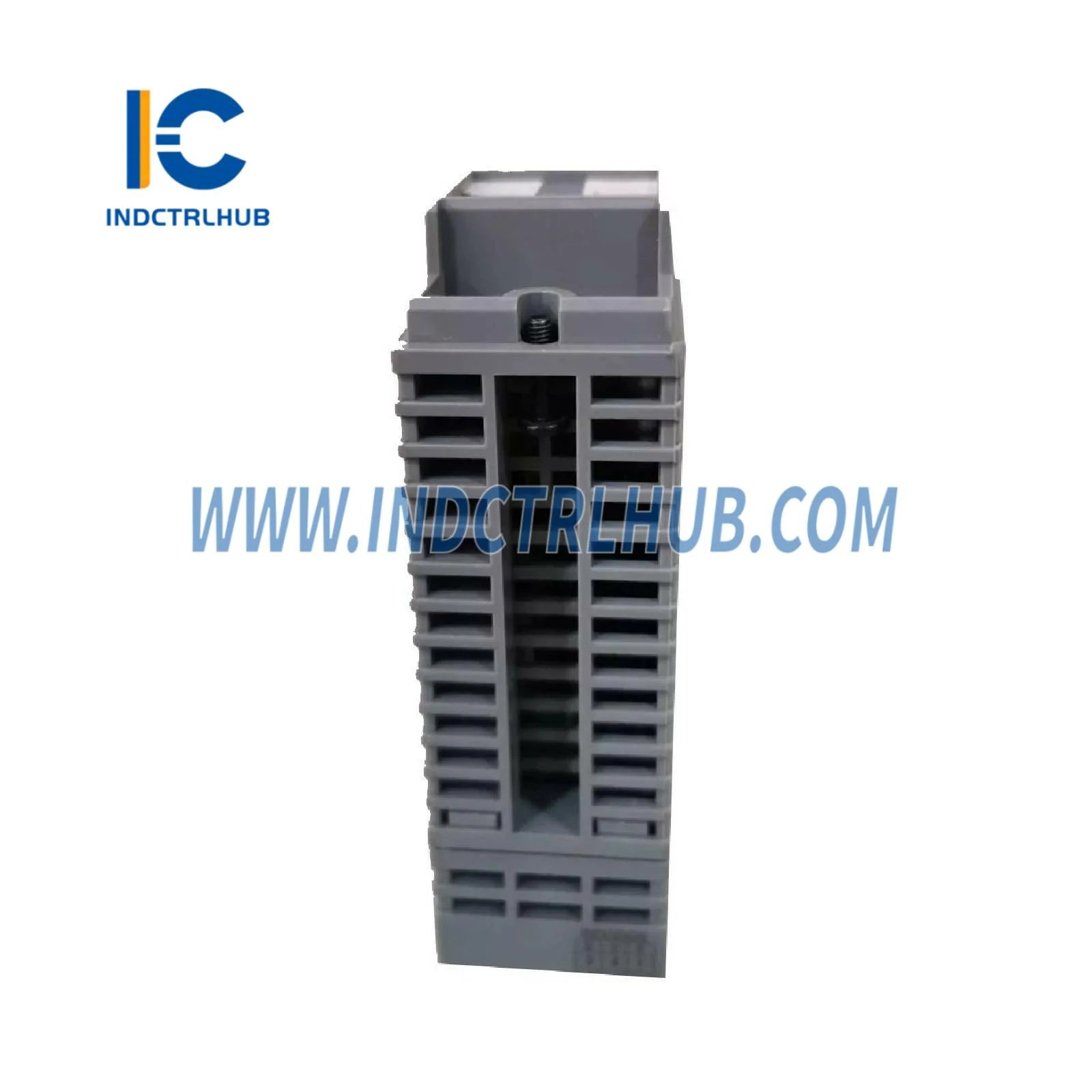

Yokogawa AAI143-S50/ATA4S-00 Analogni ulazni modul
Yokogawa AAI143-S50/ATA4S-00 Analogni ulazni modul
Manufacturer: Yokogawa
Product No.: AAI143-S50/ATA4S-00
Condition:Br. dostupnih komada: 1000
Product Type: Analogni ulazni modul
Product Origin: Japan
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
ï½__ Opće informacije
|
Proizvođač |
Yokogawa |
|---|---|
|
Model/Broj dijela |
AAI143-S50/ATA4S-00 |
|
Opis |
Modul za analogni ulaz (4 do 20 mA, 16-kanalni, izolirani) s terminalnim blokom s pritiskom stezaljke |
_
_
__ Opis
_AAI143-S50/ATA4S-00_je_16-kanalni izolirani modul za analogni ulaz_namijenjen za primanje_strujnih signala od 4 do 20 mA_. Ovaj model uključuje_terminalni blok s pritiskom stezaljke_za jednostavno polje ožičenja. Podržava_dvostruke redundantne konfiguracije_i_podršku za 2-žične ili 4-žične predajnike, izbor po kanalu. Također ima opcionalnu HART komunikaciju (nije uključena u ovom standardnom -S izdanju).
_
_
__ Tehničke specifikacije
|
Stavka |
Specifikacija |
|---|---|
|
Model |
AAI143 |
|
Tip |
Modul analognih ulaza |
|
Broj kanala |
16, izolirano |
|
Ulazni signal |
4 do 20 mA |
|
Dopuštena ulazna struja |
24 mA |
|
Otpornost na napon |
1500 V AC tijekom 1 minute (između ulaza i sustava) |
|
Ulazni otpor (uključeno napajanje) |
270 _ (pri 20 mA) do 350 _ (pri 4 mA) |
|
Ulazni otpor (isključeno napajanje) |
_500 k_ |
|
Točnost |
±16 µA |
|
Period ažuriranja podataka |
10 ms |
|
Napajanje predajnika |
19,0 V ili više @ 20 mA, max 25,5 V @ 0 mA (ograničenje 25 mA) |
|
Podrška za 2-žični/4-žični sustav |
Izbor po kanalu postavkom pina |
|
Temperaturni drift |
±16 µA po 10 °C |
|
Maksimalna potrošnja struje |
230 mA pri 5 V DC, 540 mA pri 24 V DC |
|
Težina |
Približno 0,3 kg |
|
Vanjska veza |
Terminalni blok s pritiskom stezaljke (ATA4S-00), MIL konektor kabel, KS1 kabel |
|
HART komunikacija |
Dostupno (zahtijeva_-H_nastavak) __Nije uključen u ovaj model |
_
_
__ Konfiguracija modela
|
Kod modela |
Detalji |
|---|---|
|
AAI143-S50 |
Standardni modul, bez zaštite od eksplozije, osnovni tip |
|
/ATA4S-00 |
Opcija za terminalni blok s pritiskom stezaljke [Model: ATA4S-00] |
_
_
