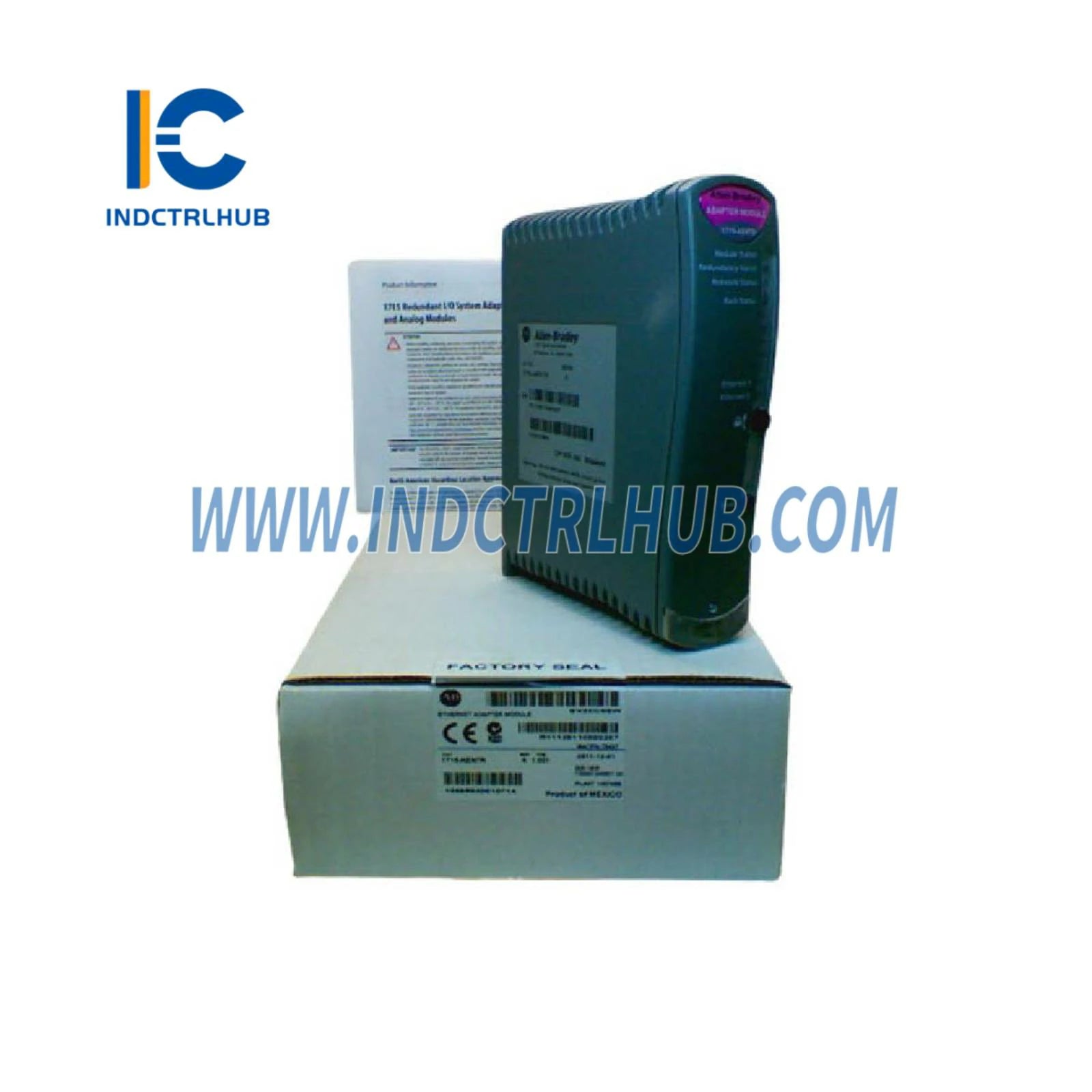

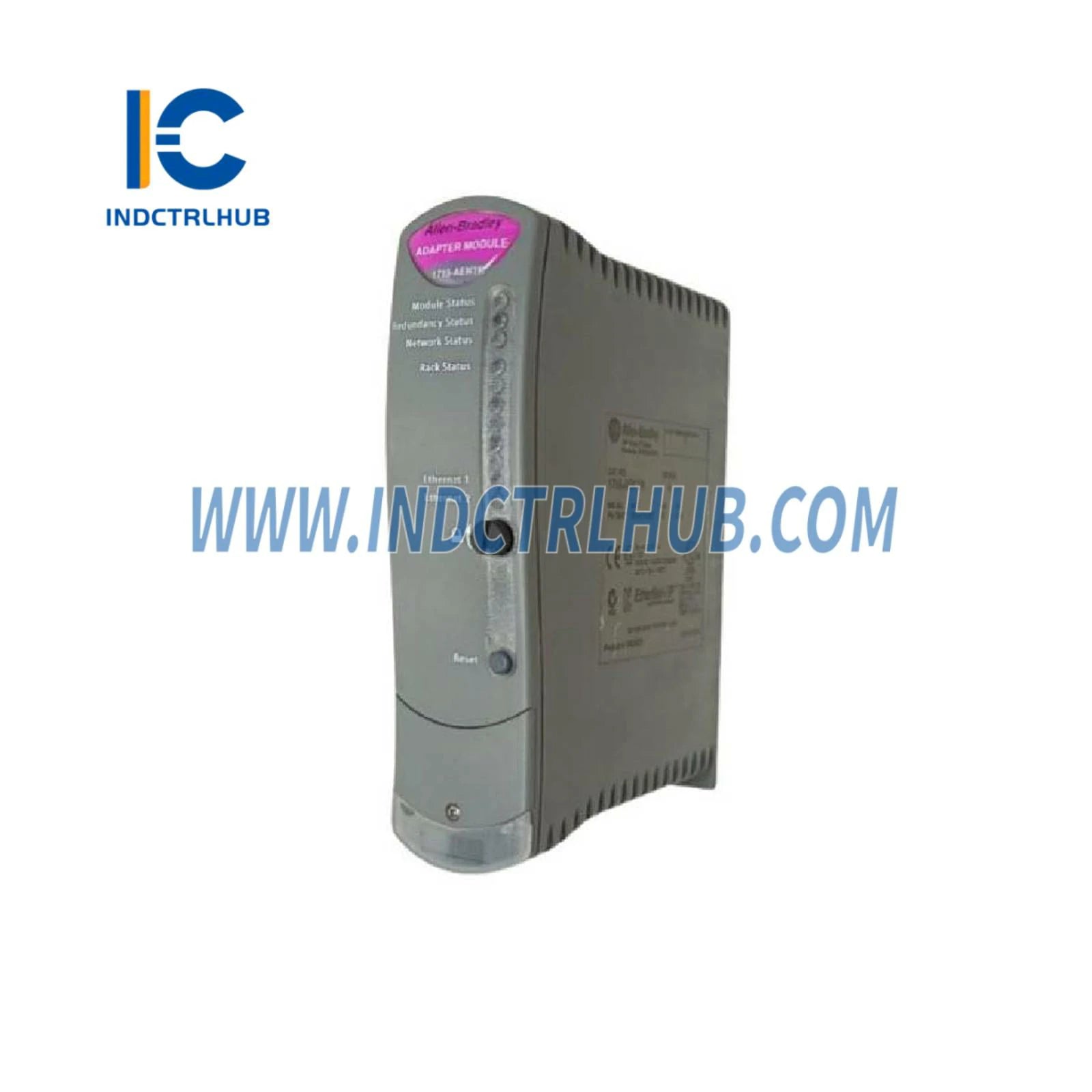

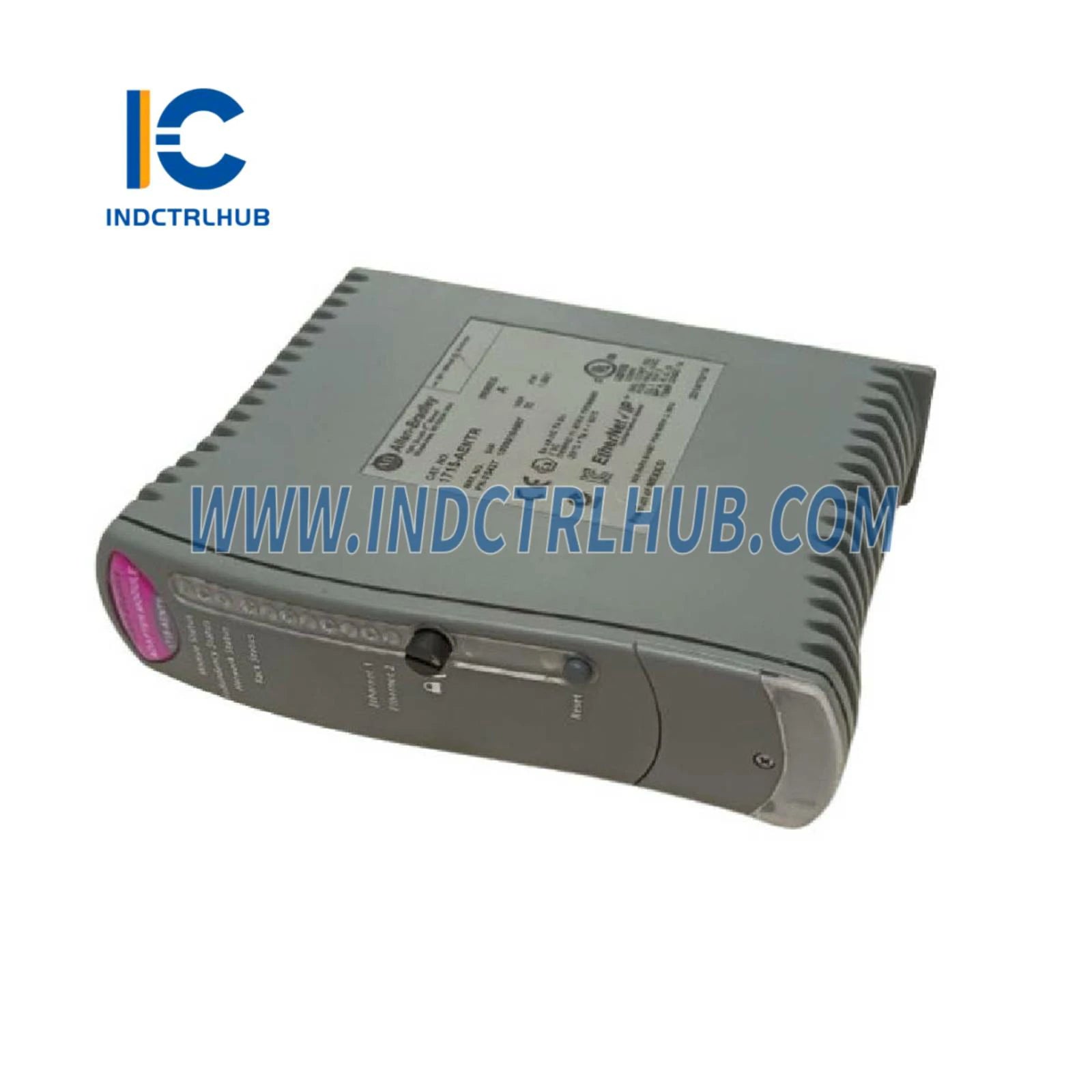

Allen-Bradley 1715-AENTR 1715 Redundantni I/O Sustav
Allen-Bradley 1715-AENTR 1715 Redundantni I/O Sustav
Manufacturer: Allen-Bradley
Product No.: 1715-AENTR
Condition:Br. dostupnih komada: 1000
Product Type: 1715 redundantni I/O sustav
Product Origin: USA
Payment: T/T, Western Union
Weight: 283g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povrat u roku od 30 dana
- Brza dostava
Detalji proizvoda
|
Proizvođač |
Allen-Bradley |
|---|---|
|
Model/Broj dijela |
1715-AENTR |
|
Opis |
1715 Redundantni I/O sustav |
_
Tehničke specifikacije
Moduli i kapacitet
|
Atribut |
Vrijednost |
|---|---|
|
Podržani moduli (1715-A2A) |
Potrebno za 2 x 1715-AENTR modula |
|
Podržani moduli (1715-A3IO) |
Podržava 1 I/O sabirnicu, 8 I/O osnovnih jedinica (1715-A3IO), 24 I/O modula |
|
Maksimalan broj modula po paru adaptera |
24 |
_
Snaga i napon
|
Atribut |
Vrijednost |
|---|---|
|
Radni napon |
18_32V DC |
|
Struja stražnje ploče 1715-AENTR |
380 mA |
|
Ulazna snaga 1715-A2A |
Ukupno max 10.4 A / max 400 mA po utoru |
|
Napajanje I/O modula (aplikacije otporne na kvarove) |
< 3.2 A |
|
Potrošnja snage |
8 W max, po adapteru |
|
Vrsta osigurača |
4 A, 125V, tip T |
_
Fizičke karakteristike i dimenzije
|
Atribut |
1715-A2A |
1715-A3IO |
|---|---|---|
|
Težina (približno) |
283 g (9.98 oz) |
220 g (7.76 oz) |
|
Dimenzije (V x Š x D, približno) |
234 x 84 x 30 mm (9.21 x 3.31 x 1.18 in.) |
234 x 126 x 18 mm (9.21 x 4.25 x 0.71 in.) |
|
Atribut |
1715-AENTR |
1715-A2A |
|---|---|---|
|
Težina (približno) |
420 g (14.82 oz) |
283 g (9.98 oz) |
|
Osnovna jedinica |
Baza jedinice adaptera s 2 utora |
- |
_
Izolacija & ožičenje
|
Atribut |
Vrijednost |
|---|---|
|
Izolacijski napon |
50V (kontinuirano), osnovna vrsta izolacije |
|
Ethernet priključci na stražnju ploču & DC napojni priključci |
Nema izolacije između pojedinačnih Ethernet priključaka ili DC napojnih priključaka |
|
Tip testiran |
500V AC za 60 s |
|
Kategorija ožičenja |
2 - na napojnim priključcima, 2 - na komunikacijskim priključcima |
|
1715-A2A DC napajanje veze |
Pojedinačni 2,5 mm² (12 AWG) čvrsti/plitki bakreni vodič (ocijenjen na 85 °C) |
|
1715-A2A uzemljenje |
Minimalno 4 mm² (10 AWG) |
|
Ethernet veze |
Zaštićeni RJ45 (IEC60603-7), kategorija 5e ili zaštićeni kabel kategorije 5 |
_
Okolišni uvjeti
|
Atribut |
Vrijednost |
|---|---|
|
Radna temperatura |
-25_60 °C (-13_140 °F) |
|
Maksimalna Temperatura Okoline |
60 °C (140 °F) |
|
Temperatura neoperativnog rada |
-40_85 °C (-40_185 °F) |
|
Relativna vlažnost |
10_95% bez kondenzacije |
|
Vibracije |
2 g @ 10_500 Hz (IEC 60068-2-6) |
|
Udaranje (operativno, montaža na DIN šinu) |
25 g |
|
Udaranje (operativno, montaža na ploču) |
30 g |
|
Udaranje (neoperativno, instalirano) |
30 g |
|
Udaranje (neoperativno, nije instalirano sa ispuniteljima utora) |
50 g |
_
EMC i imunost
|
Atribut |
Vrijednost |
|---|---|
|
Emisije |
CISPR 11 (IEC 61000-6-4) Klasa A |
|
Imunost na ESD |
IEC 61000-4-2: 6 kV kontakt, 8 kV zrak |
|
Otpornost na zračenje RF |
IEC 61000-4-3: 20V/m (80_1000 MHz), 10V/m (1000_2700 MHz) |
|
EFT/B imunost |
IEC 61000-4-4: ±3 kV (napajanje), ±2 kV (zaštićeni Ethernet priključci) |
|
Imunost na prenaponske impulse |
IEC 61000-4-5: ±1 kV (linija-linija), ±2 kV (linija-zemlja) |
|
Imunost na provođeni RF |
IEC 61000-4-6: 10V rms (150 kHz_80 MHz) |
_
