Product Description

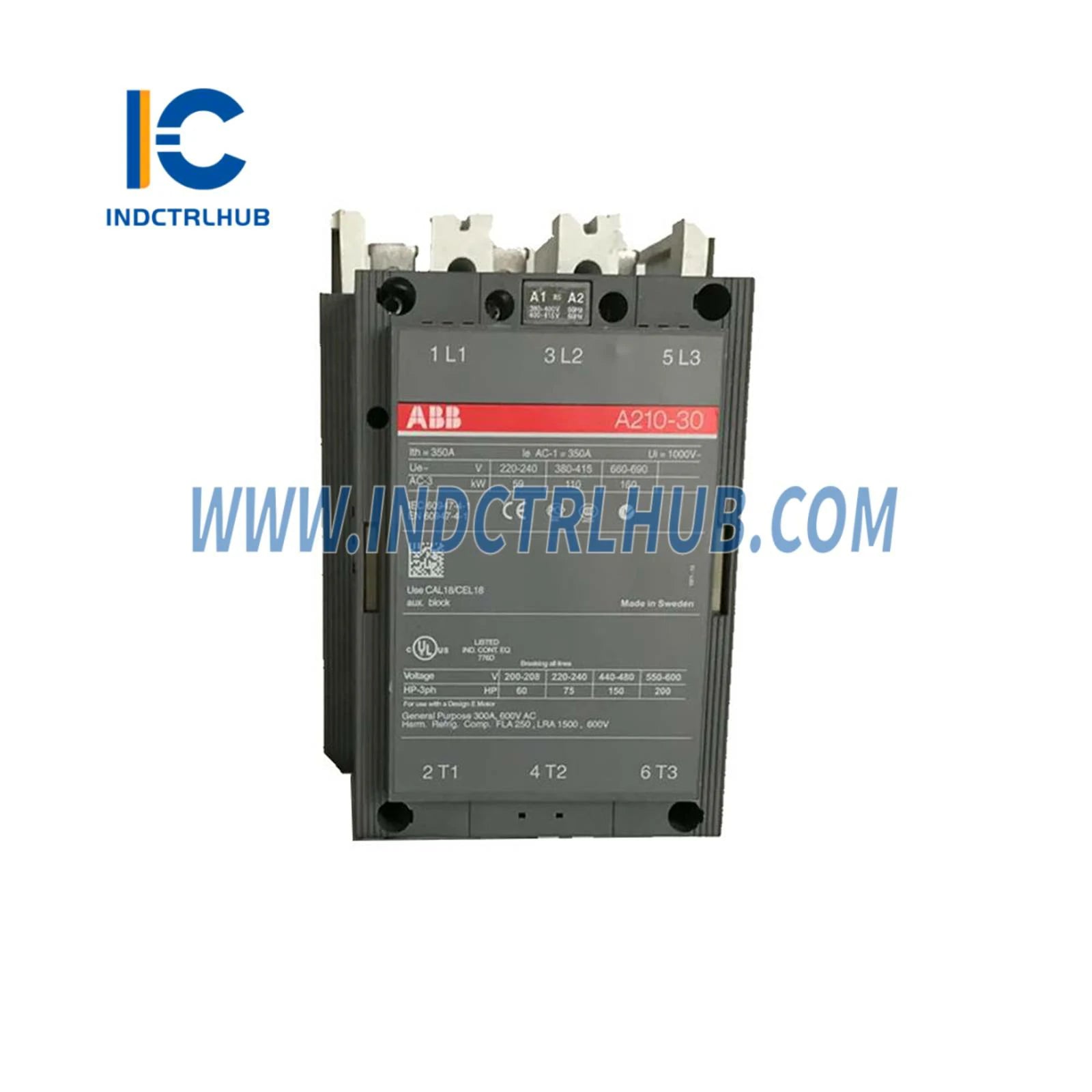

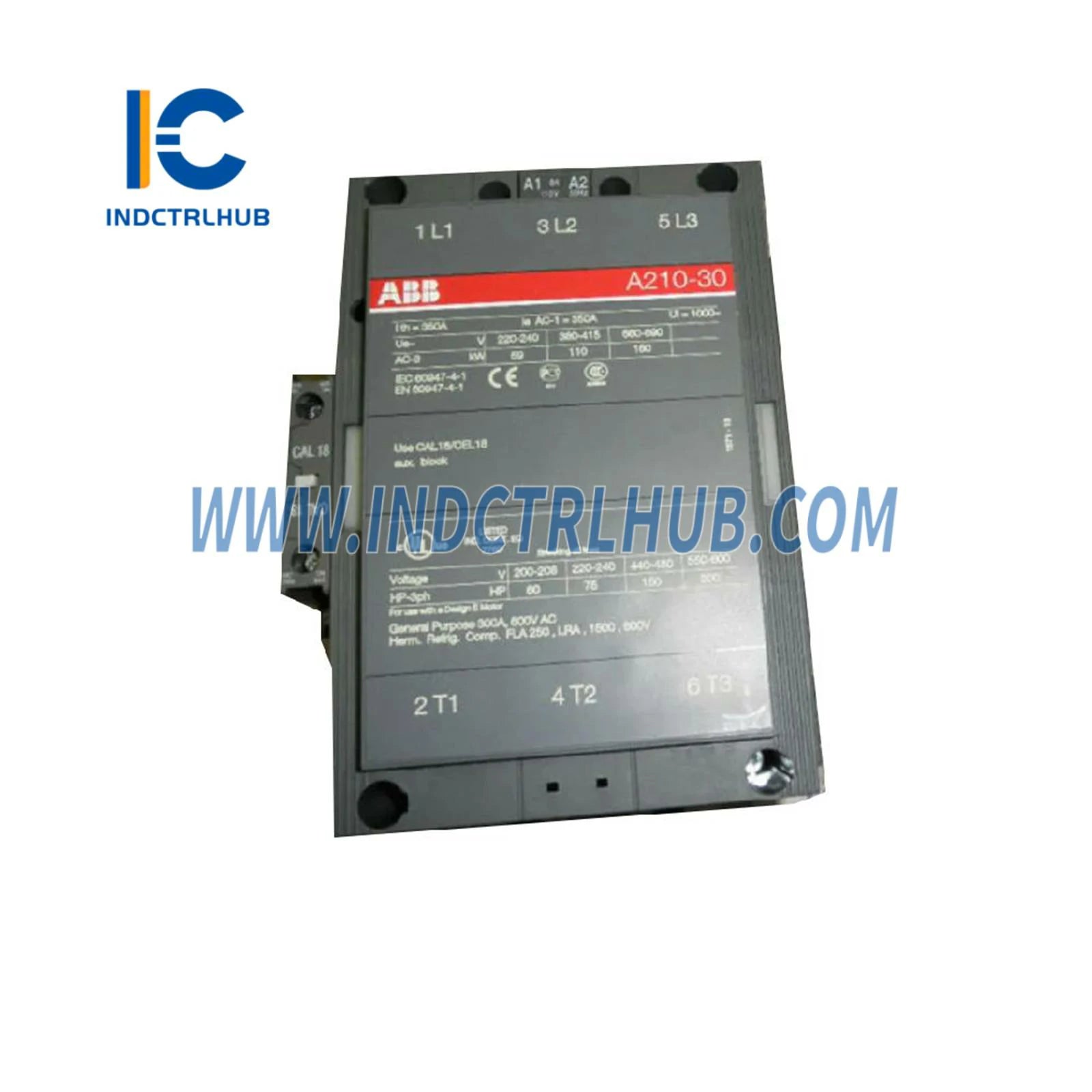

ABB A210-30-11-80 kontaktor
Pregled
The ABB A210-30-11-80 je 3-fazni kontaktor dizajniran za razne primjene, kao što su pokretanje motora, izolacija, zaobilaženje i distribucija. Radi s naponskom kontrolom u rasponu od 220-230 V AC (50 Hz) ili 230-240 V AC (60 Hz), i prikladan je za primjene do 690 V. Ovaj kontaktor može podnijeti visoke struje i napone, te se često koristi u industrijskim i komercijalnim primjenama.
Ključne značajke
-
Nazivni radni napon: 690 V (Glavni krug)
-
Broj polova: 3P (3 faze)
-
Broj glavnih kontakata NO: 3
-
Broj pomoćnih kontakata NO: 1
-
Nazivna struja: Do 350 A (ovisno o temperaturi i konfiguraciji)
-
Zaštitni uređaji za kratki spoj: osigurači tipa gG (400 A)
-
Mehanička izdržljivost: 5 milijuna ciklusa
-
Električna izdržljivost: 300 ciklusa po satu (AC-1)
Tehničke specifikacije
| Parametar |
Detalji |
| Naznačeni napon upravljačkog kruga (Uc) |
220-230 V (50 Hz) / 230-240 V (60 Hz) |
| Nazivni radni napon (Glavni krug) |
690 V (maks.) |
| Nazivna radna struja (AC-1) |
Do 350 A (ovisno o temperaturi) |
| Nazivna radna struja (AC-3) |
210 A (za različite napone: 380V, 440V, 500V, 690V) |
| Nazivna snaga (AC-3) |
110 kW (415V), 160 kW (690V) |
| Nazivna struja kratkog spoja |
1700 A (10s), 1000 A (1min), 2500 A (1s) |
| Nazivni impulsni napon izdržljivosti (Uimp) |
8 kV (Glavni krug) |
| Mehanička izdržljivost |
5 milijuna ciklusa |
| Maksimalna električna frekvencija preklapanja |
300 ciklusa/sat (AC-1), 150 ciklusa/sat (AC-2/AC-4) |
| Potrošnja zavojnice |
Držanje: 60 V·A (50 Hz), 65 V·A (60 Hz); Povlačenje: 1350 V·A (50 Hz) |
| Vrijeme rada |
7-13 ms (zatvaranje NC kontakta), 10-16 ms (otvaranje NO kontakta) |
| Stupanj zaštite |
Priključci zavojnice IP20, Glavni priključci IP00 |
Dimenzije
| Parametar |
Vrijednost |
| Širina |
140 mm |
| Dubina / Duljina |
180,5 mm |
| Visina |
227 mm |
| Neto težina |
5,4 kg |
Električne i mehaničke specifikacije
-
Ocijenjeni kapacitet prekida AC-3: 8x Ie
-
Ocijenjeni kapacitet uključenja AC-3: 10x Ie
-
Mehanička frekvencija preklapanja: Do 3600 ciklusa/sat
-
Nazivni napon upravljačkog kruga: 220-240 V AC (50/60 Hz)
-
Maksimalni radni napon (UL/CSA): 600 V
Okolišne specifikacije
-
Temperatura okoline:
- Rad (s termičkim preopterećenjem releja): -25 °C do +50 °C
- Rad (bez termičkog preopterećenja releja): -40 °C do +70 °C
- Skladištenje: -40 °C do +70 °C
-
Maksimalna radna visina: 3000 m (bez smanjenja snage)
Certifikati i odobrenja
-
CE certifikacija: CE Izjava o sukladnosti za kontaktore serije A210.
-
UL/CSA Certification: 300 A ocjena za opću upotrebu, pogodna za upotrebu u raznim industrijskim primjenama.
-
Additional Certifications: BV, CQC, DNV, GL, i nekoliko drugih.

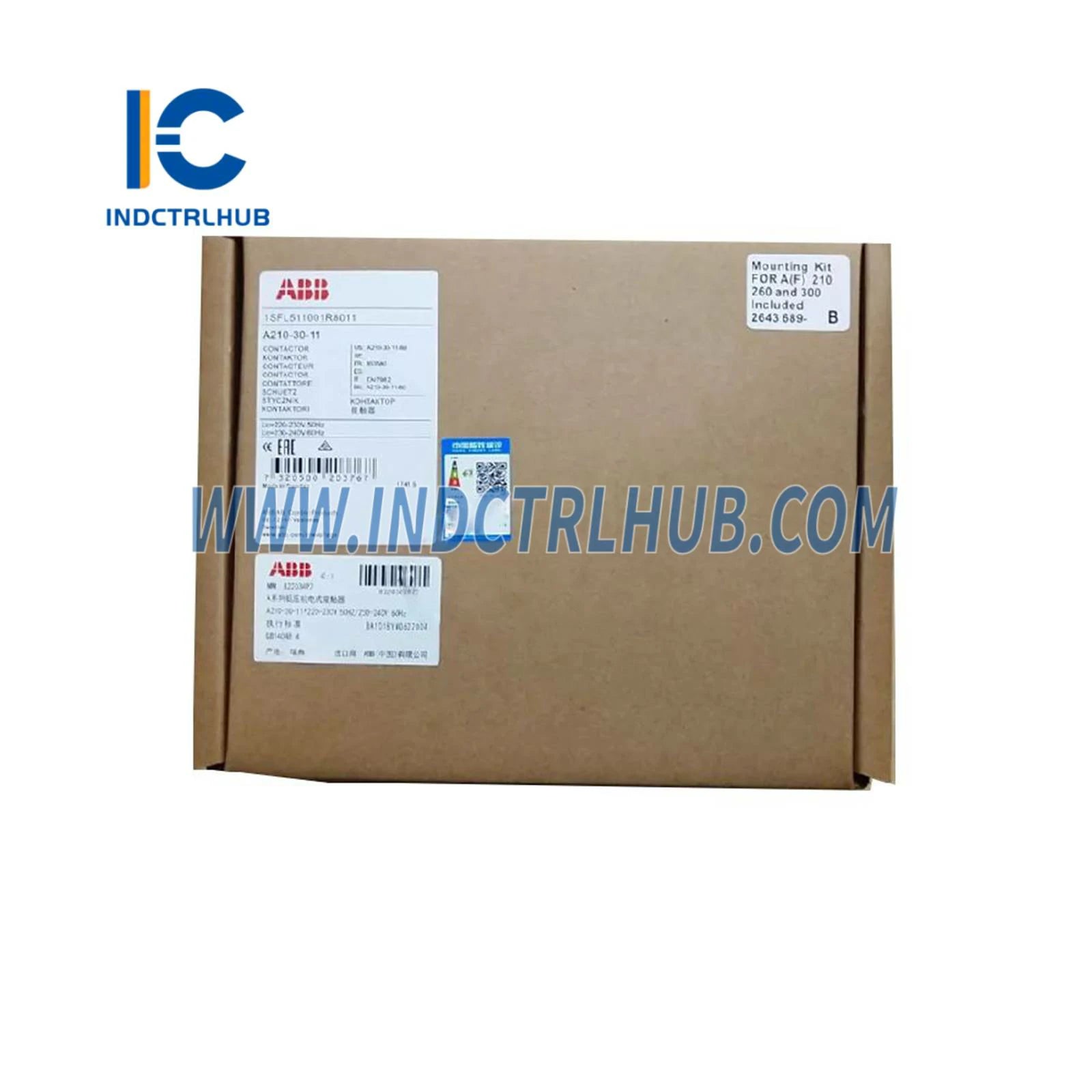

Pakiranje
-
Package Units: 1 komad po kutiji
-
Dimenzije pakiranja:
- Širina: 203 mm
- Dubina/Duljina: 245 mm
- Visina: 188 mm
-
Package Gross Weight: 6.1 kg
-
EAN kod: 7320500203323
Aplikacija
Kontaktor A210-30-11-80 koristi se za uključivanje visokih električnih opterećenja u industrijskim i komercijalnim okruženjima, uključujući:
-
Motor Control: Izravno na mrežu (DOL) ili za upotrebu s relejima za zaštitu motora.
-
Isolation and Switching: U razvodnim pločama i centrima za upravljanje motorima.
-
Bypass Applications: Za omogućavanje i onemogućavanje motorskih sustava.
