Product Description

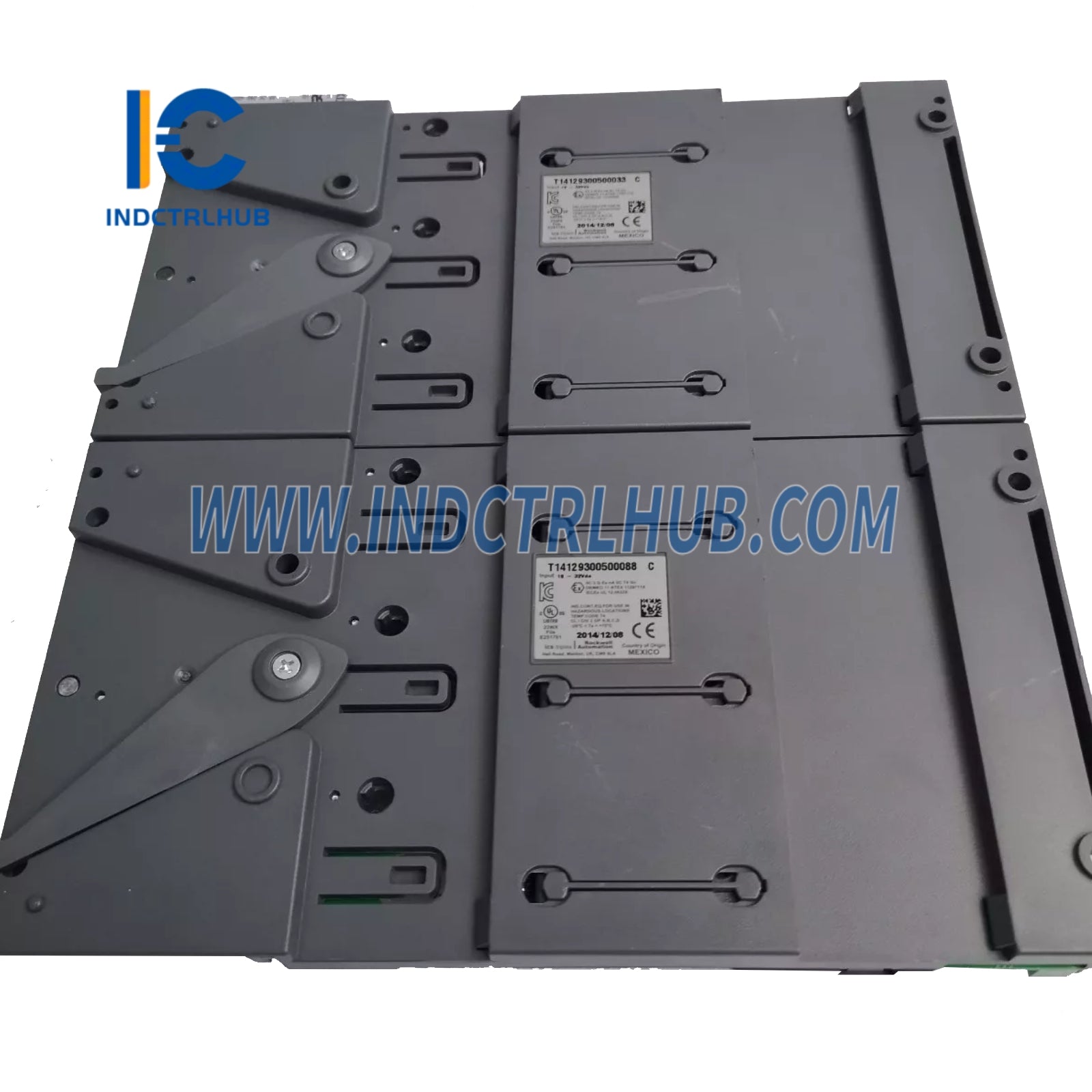

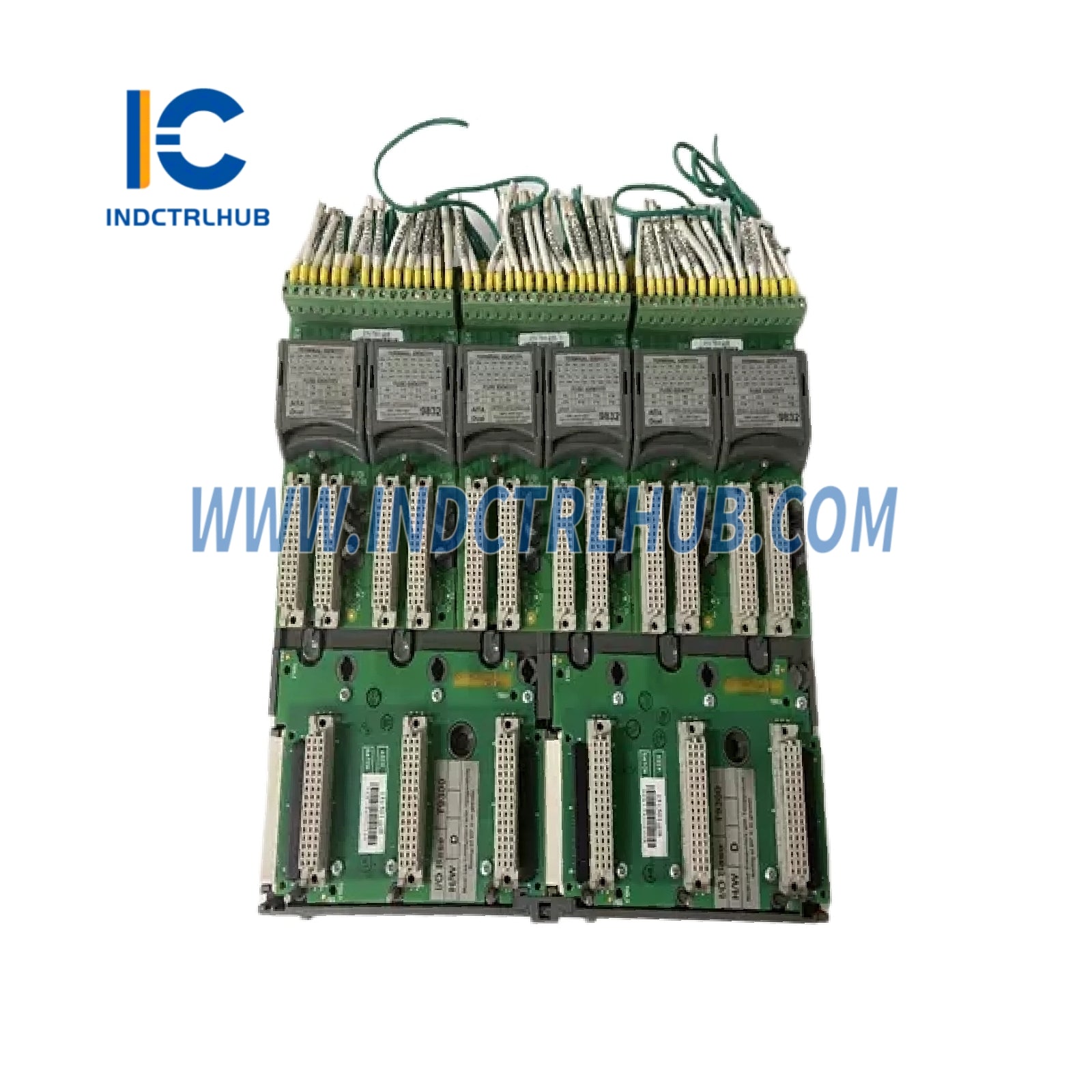

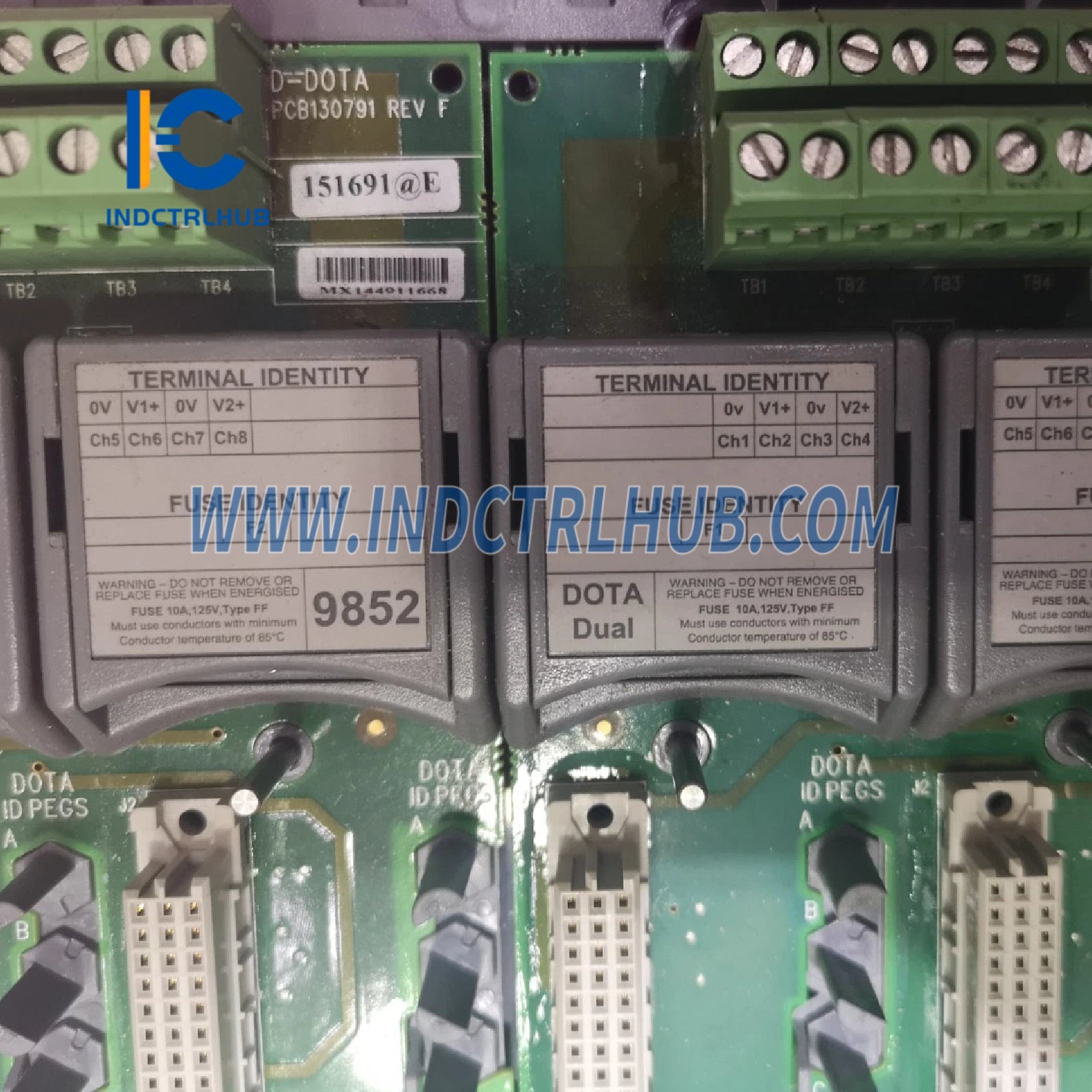

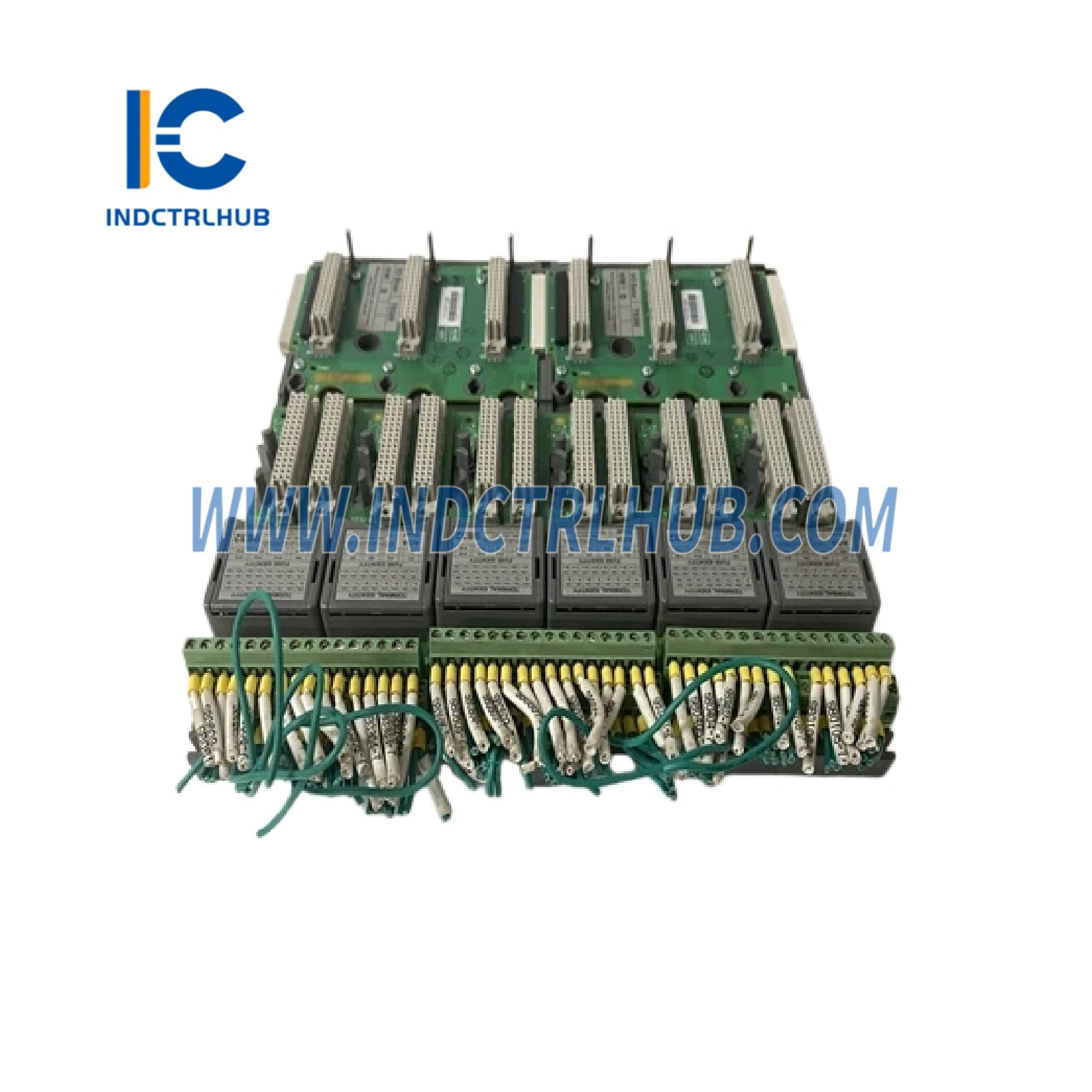

טריקונקס 9852 מודול קלט אוניברסלי דו-ערוצי
סקירת מוצר
- Triconex 9852 הוא מודול קלט אוניברסלי דו-ערוצי המיועד למערכת הבטיחות הממוחשבת Triconex (SIS), חלק מפלטפורמת EcoStruxure Tricon של Schneider Electric. הוא מספק עיבוד קלט גמיש ואמין ליישומי בטיחות קריטיים, ותומך בסוגי אותות מרובים לכל ערוץ. משמש בתעשיות כמו נפט וגז, כימיה וייצור חשמל, 9852 מבטיח איסוף נתונים אמין במסגרת ארכיטקטורת Triple Modular Redundant (TMR), ועומד בדרישות רמת שלמות בטיחות 3 (SIL3).
מפרטים טכניים
- 9852 כולל את המפרטים הבאים בהתבסס על התכונות הסטנדרטיות לדגם זה:
| מפרט | פרטים |
|---|---|
| מספר דגם/חלק | 9852 |
| יצרן | Triconex (שניידר אלקטריק) |
| תיאור | מודול קלט אוניברסלי דו-ערוצי |
| סדרה | מערכת בטיחות Tricon |
| ערוצי קלט | 2 קלטים אוניברסליים, ניתנים להגדרה על ידי המשתמש |
| סוגי קלט | קלט דיגיטלי מפוקח (24 VDC, 1 ms SOE), פלט דיגיטלי מפוקח (24 VDC), קלט אנלוגי (0-20 mA, עם/בלי HART), פלט אנלוגי (0-20 mA, עם/בלי HART) |
| רמת שלמות בטיחות | SIL3 (מאושר TÜV) |
| רצף אירועים (SOE) | רזולוציית חותמת זמן של 1 ms |
| צריכת חשמל | כ-5 וואט |
| טמפרטורת הפעלה | 0°C עד 60°C (32°F עד 140°F) |
| לחות | 5% עד 95% ללא עיבוי |
| משקל | כ-0.5 ק"ג |
פרטים נוספים
- 9852 כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי והתיעוד שלו:
- פונקציה: מעבד סוגי קלט מרובים (דיגיטליים ואנלוגיים) ליישומי בטיחות כמו כיבוי חירום (ESD), גילוי אש וגז, ובקרת תהליכים, ומבטיח איסוף נתונים אמין במסגרת TMR.
- הרכבה: מותקן בחריצי שלדת Tricon (למשל 8110, 8400), ומתחבר ללוח האחורי של המערכת; בעל מפתח מכני למיקום נכון.
- תאימות: תואם למערכות Tricon v9.6 ומעלה; משתלב עם מערכות EcoStruxure Foxboro DCS, SCADA ו-HMI דרך פרוטוקולים כמו Modbus ו-OPC. תומך ב-HART pass-through לאבחון מתקדם של התקנים.
- תצורה: ניתן להגדיר באמצעות תוכנת TriStation 1131; כל ערוץ ניתן להגדיר באופן עצמאי לפונקציות קלט/פלט דיגיטליות או אנלוגיות, ותומך עד 64 נקודות קלט/פלט TMR במארזי I/O אוניברסליים.
- אישורים: מוסמך TÜV Rheinland ל-SIL3 (IEC 61508); עומד בסטנדרטים UL, CE ו-Factory Mutual (FM) למיקומים מסוכנים Class I, Division 2; עומד בדרישות סביבתיות ו-EMC של IEC 61131.
