Product Description

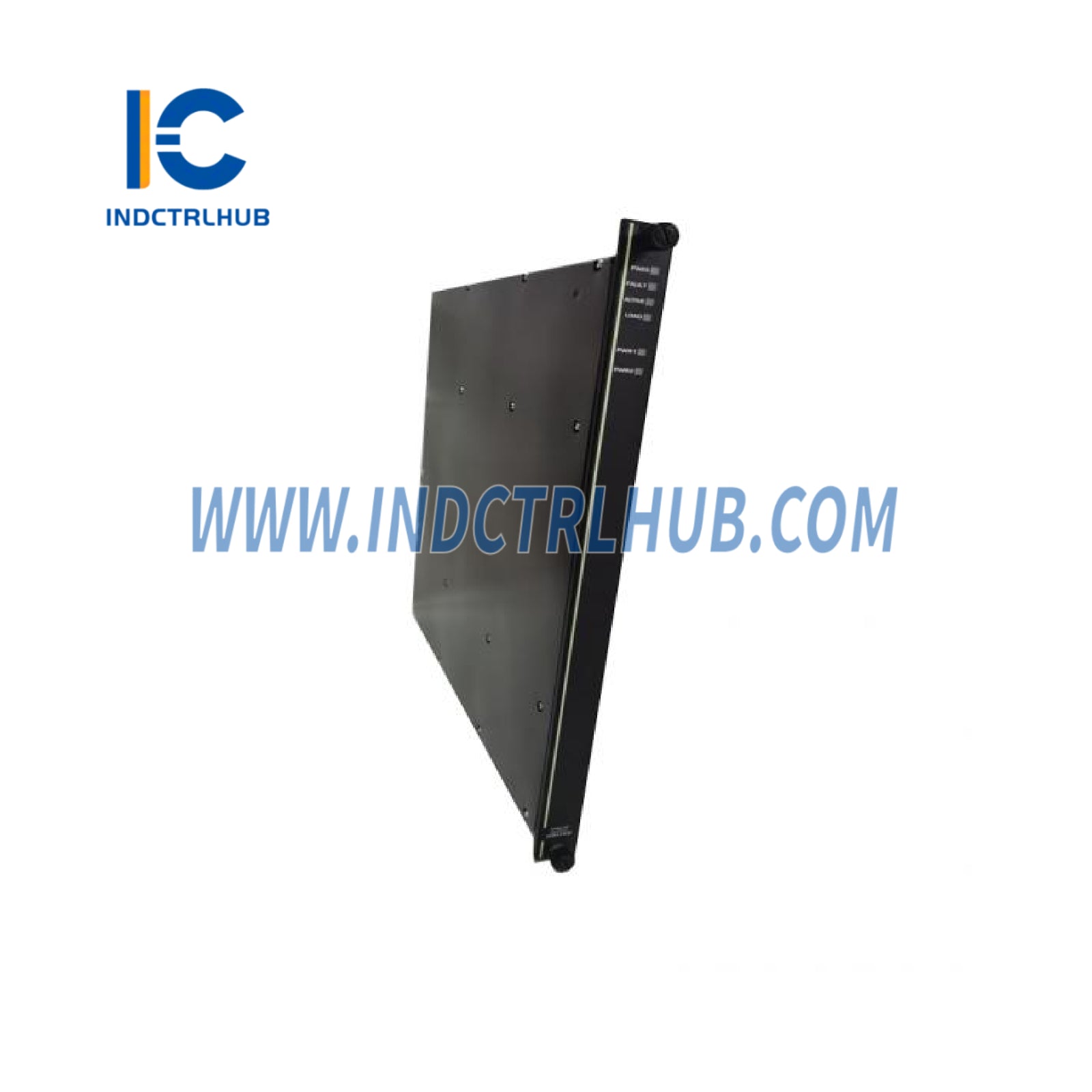

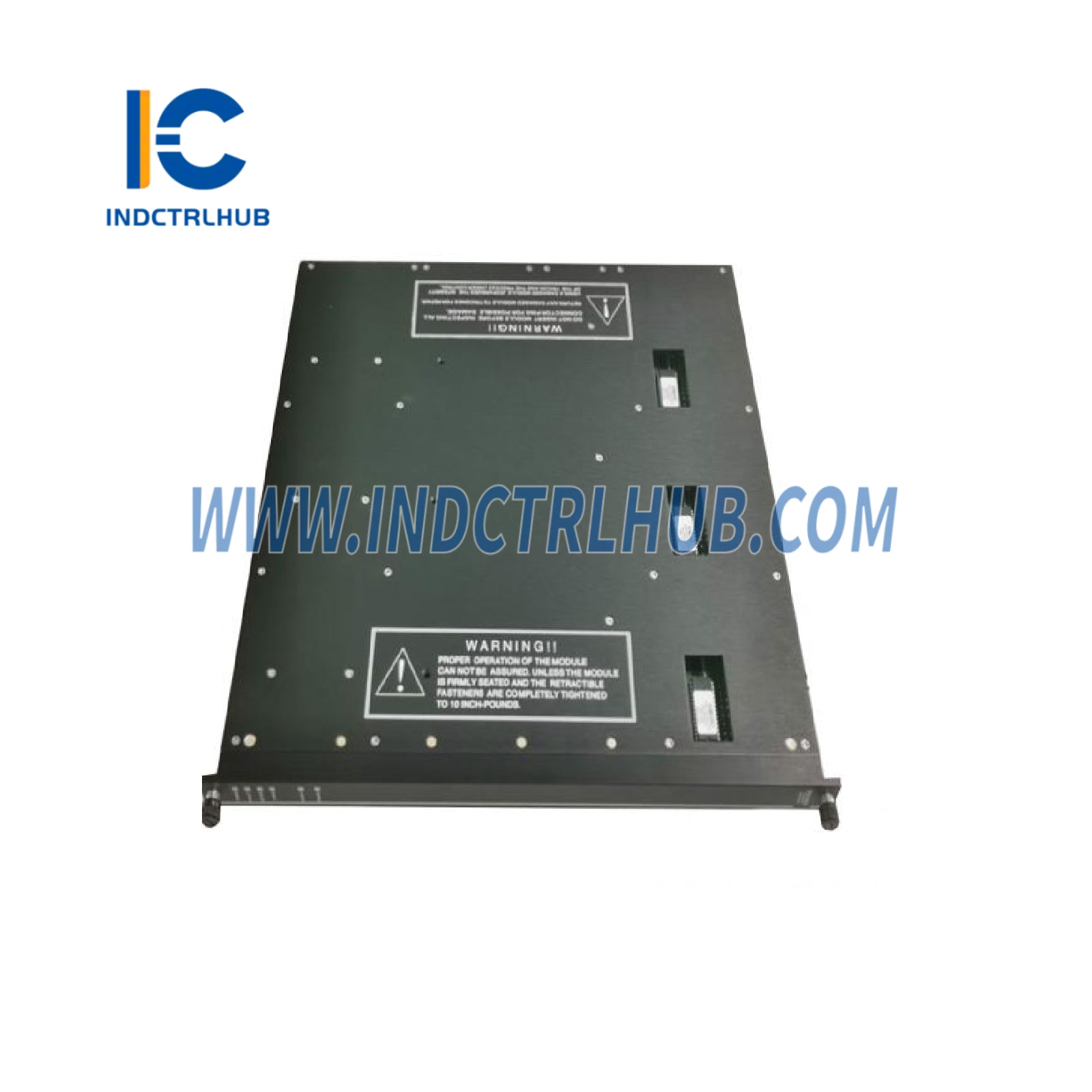

מודול תקשורת חכמה משודרג Triconex 4117
סקירת מוצר
- Triconex 4117 הוא מודול תקשורת חכם משודרג (EICM) המיועד לשימוש במערכות בטיחות Triconex, חלק מפלטפורמת Tricon של Schneider Electric. הוא מאפשר תקשורת בין מערכת Tricon למכשירים חיצוניים, תומך בפרוטוקולים כמו Modbus וממשקים למדפסות ו-TriStation 1131. המודול אידיאלי ליישומים קריטיים לבטיחות בתעשיות כמו נפט וגז, כימיקלים וייצור חשמל, ומבטיח החלפת נתונים אמינה לבקרת תהליכים ומעקב.
מפרטים טכניים
- ל-4117 יש את המפרטים הבאים בהתבסס על מאפיינים סטנדרטיים לדגם זה:
| מפרט | פרטים |
|---|---|
| מספר דגם/חלק | 4117 |
| יצרן | Triconex (Schneider Electric) |
| תיאור | מודול תקשורת אינטליגנטי משודרג (EICM) |
| סדרה | מערכת בטיחות Tricon |
| יציאות סריאליות | 4 (ניתן לקונפיגורציה כ-RS-232, RS-422, או RS-485) |
| יציאת מקבילית | 1 (ממשק Centronics למדפסת) |
| פרוטוקולי תקשורת | Modbus (RTU או ASCII), TriStation 1131 |
| קצב נתונים | עד 57.6 kbps מצטבר לכל יציאות הסריאליות |
| תמיכה ב-Modbus | מאסטר או סלב, עד 7 מאסטרים של Modbus לכל שלדה |
| צריכת חשמל | כ-10 וואט |
| טמפרטורת הפעלה | 0°C עד 60°C (32°F עד 140°F) |
| משקל | כ-1 ק"ג |
פרטים נוספים
- ה-4117 כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי והתיעוד שלו:
- פונקציה: מאפשר תקשורת עם מאסטרים/סלייבים של Modbus, TriStation 1131 להגדרה, ומדפסות לרישום; תומך בפעולה מקבילה של כל הפורטים להחלפת נתונים יעילה.
- הרכבה: מותקן בחריץ של שלדת Tricon, מתקשר עם המערכת דרך הלוח האחורי; מקודד מכנית למיקום נכון בחריץ.
- תאימות: תואם למערכות Tricon v9 ו-v10; תומך באינטגרציה עם התקנים חיצוניים כמו PLC, DCS ומערכות HMI דרך Modbus.
- תצורה: ניתן להגדיר באמצעות תוכנת TriStation 1131; כל פורט סידורי ניתן להגדיר בנפרד כמאסטר או סלב במצב RTU או ASCII.
- תעודות: עומד בסטנדרטים של UL, CE ו-Factory Mutual (FM) למיקומים מסוכנים Class I, Division 2; עומד בדרישות IEC 61131 לסביבה ו-EMC.
