Product Description
סקירת מוצר

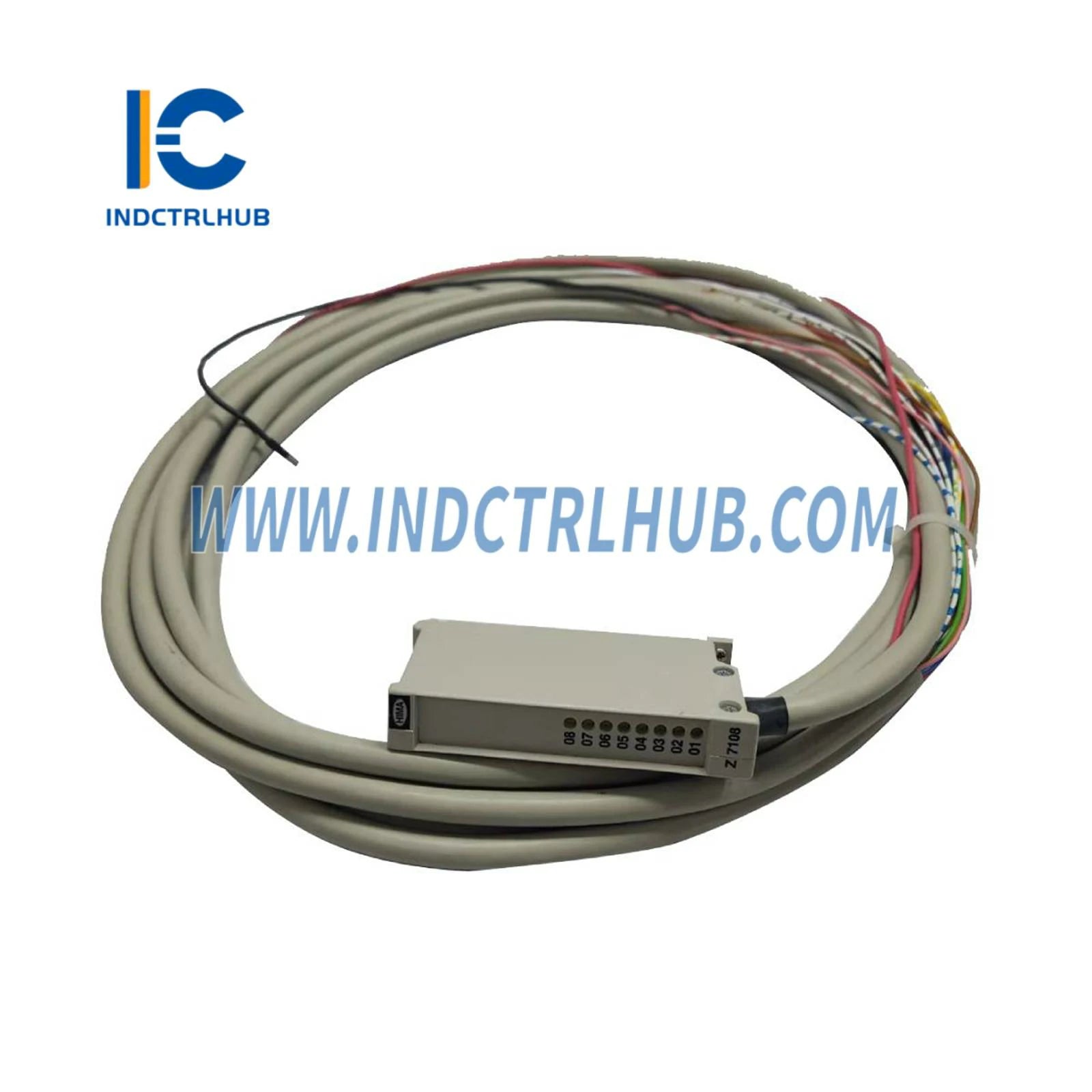

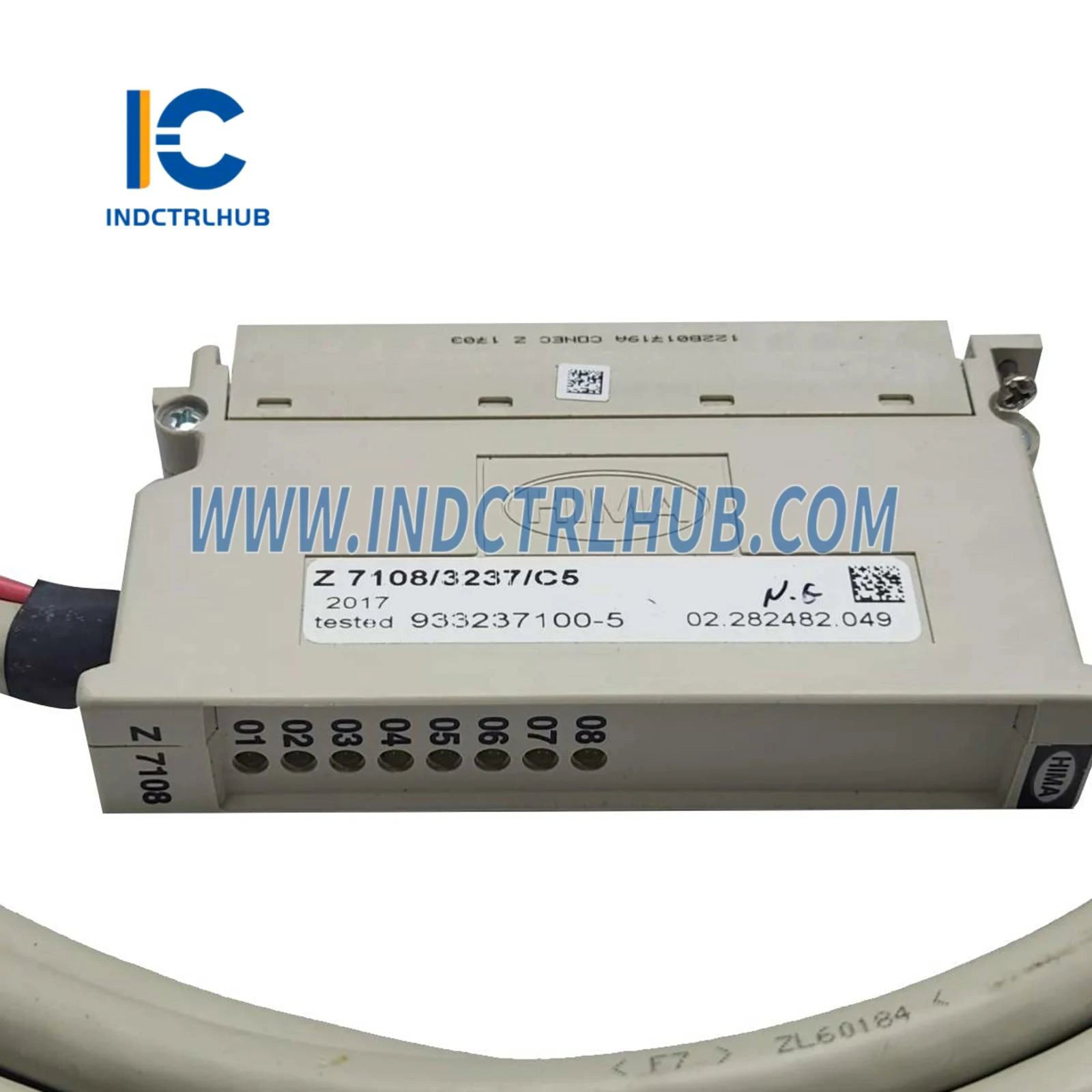

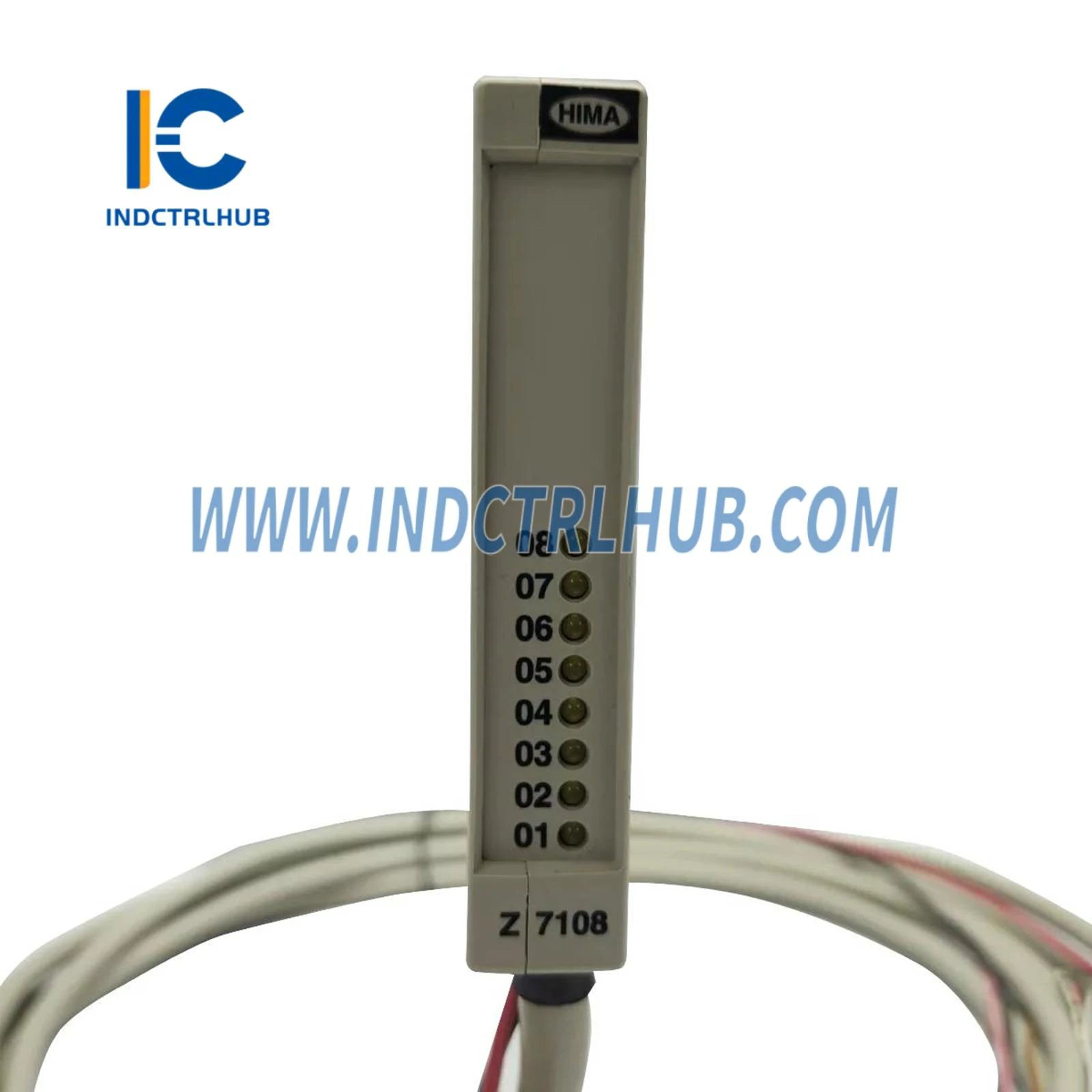

HIMA Z7108/3237/C5 הוא מחבר כבל מיוחד שתוכנן כתוספת למערכות בטיחות של HIMA, במיוחד לחיבור למודול כניסה דיגיטלית 8-ערוצי F3237 בסדרת HIQuad. מיוצר על ידי HIMA, מחבר הכבל הזה מאפשר חיבור מונו של מתגי קרבה NAMUR (לפי EN 60947-5-6) למודולי בטיחות, ומבטיח העברת אותות אמינה ביישומים תעשייתיים כגון נפט וגז, עיבוד כימי וייצור חשמל. הוא תומך ברמות שלמות בטיחות עד SIL 3 לפי IEC 61508 כאשר משמש במסגרת מגבלות המערכת המוגדרות.
מפרטים טכניים
ל-Z7108/3237/C5 יש את המפרטים הבאים בהתבסס על המאפיינים הסטנדרטיים של רכיב זה:
| פריט | מפרט |
|---|---|
| מספר דגם/חלק | Z7108/3237/C5 |
| יצרן | הימה |
| תיאור | מחבר כבל מיוחד |
| סדרה | HIQuad |
| סוג כבל | LiYY 16 x 0.5 מ"מ² |
| סוג מחבר | מחבר פין שטוח, 2.8 x 0.8 מ"מ² |
| אורך כבל | 750 מ"מ |
| טמפרטורת הפעלה | 0°C עד 60°C (32°F עד 140°F) |
| משקל | 0.1 ק"ג (0.22 ליברות) |
פרטים נוספים
Z7108/3237/C5 כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי והתיעוד שלו:
| קטגוריה | פרטים |
|---|---|
| פונקציה | מחבר מתגי קרבה NAMUR למודול כניסה F3237 (תצורת מונו) |
| הרכבה | מחבר למתאם הקדמי של מודול F3237 |
| תאימות | מודול כניסה דיגיטלית 8-ערוצי HIMA F3237 |
| תכונות | חוטים מקודדים בצבע ל-8 ערוצים, תומך בהתנגדות קו ≤ 50 Ω |
| תעודות | SIL 3 לפי IEC 61508 (תלוי במערכת) |
