Product Description
סקירת מוצר

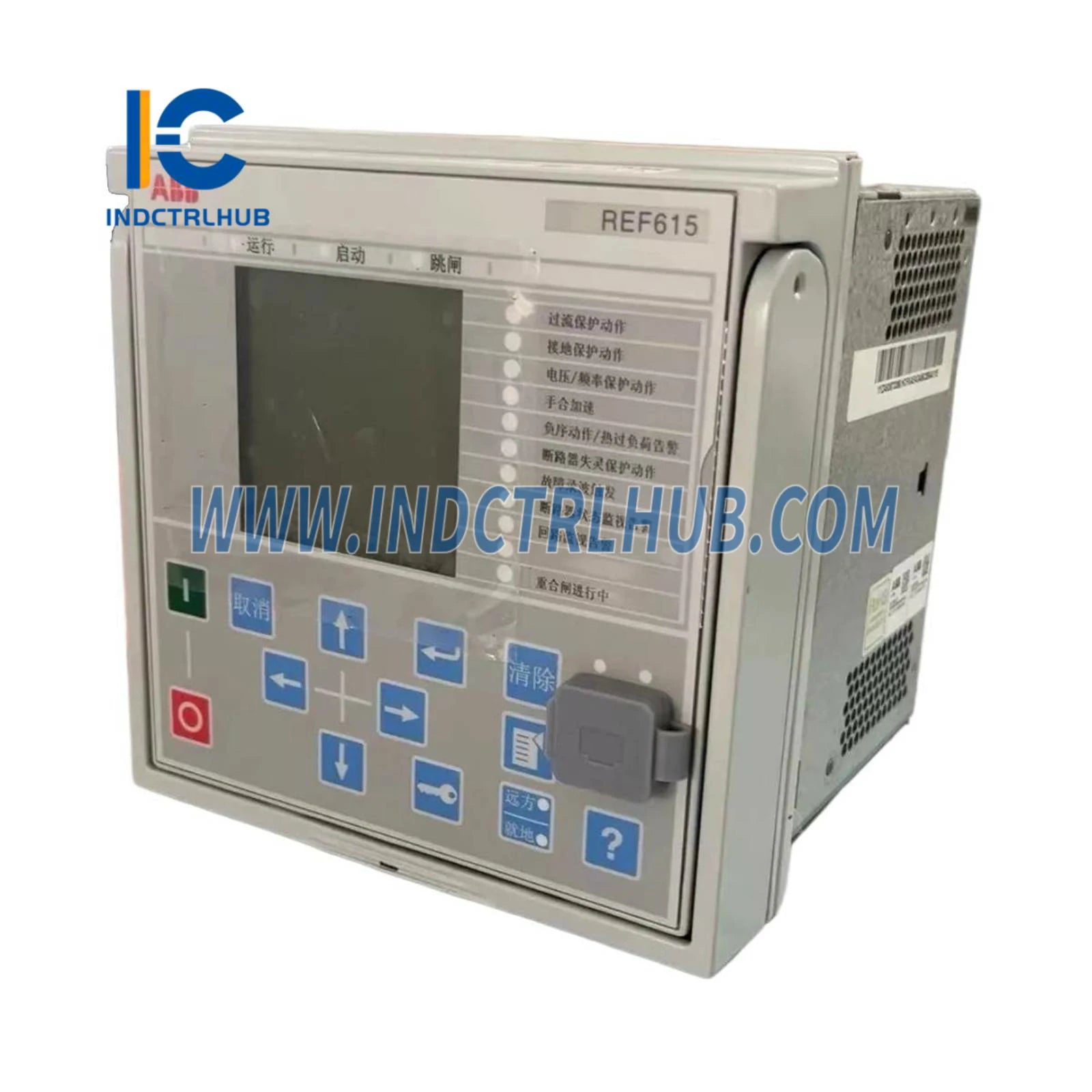

ABB REF615C_E HCFDACADABC2BAN11E הוא ממסר הגנה ובקרה למזין מסדרת Relion® 615, המתוכנן להגנה, בקרה, מדידה ופיקוח על מערכות הפצת חשמל תעשייתיות וקומונליות. מיוצר על ידי ABB, מכשיר אלקטרוני חכם זה (IED) מיועד במיוחד לקווי מתח גבוה ומזינים בכבלים ברשתות רדיאליות, מעגליות או רשתיות, כולל אלו עם ייצור חשמל מבוזר. הוא מציע פונקציות הגנה מתקדמות, כגון הגנה מפני זרם יתר, קצר לאדמה והגנת מתח, יחד עם יכולות בקרה ומעקב. הסיומת המפורטת של מספר החלק (HCFDACADABC2BAN11E) מציינת תצורה ספציפית המותאמת לדרישות הלקוח, כולל אפשרויות חומרה ותוכנה.
מפרטים טכניים
ל-REF615C_E HCFDACADABC2BAN11E המפרטים הבאים בהתבסס על מאפיינים סטנדרטיים לסדרת REF615:
| פריט | מפרט |
|---|---|
| מספר דגם/חלק | REF615C_E HCFDACADABC2BAN11E |
| יצרן | א.ב.ב |
| תיאור | ממסר הגנה ובקרה למזין |
| סדרה | Relion® 615 |
| מתח כניסה (אספקת חשמל) | 48-250 V DC או 100-240 V AC, 50/60 Hz |
| קלטי זרם | 4 (3 שלבים + 1 שארית, 1/5 A ניתן לתכנות) |
| קלטי מתח | 3 (מתח של שלבים, ניתן לתכנות) |
| קלטים דיגיטליים | 10 (ניתן לתכנות, מבוסס על חומרת “C”) |
| פלטים דיגיטליים | 8 (ניתן לתכנות, מבוסס על חומרת “C”) |
| טמפרטורת הפעלה | -25°C עד +55°C (-13°F עד +131°F) |
| משקל | כ-4.1 ק"ג (9 פאונד, יחידה שלמה) |
פרטים נוספים
REF615C_E HCFDACADABC2BAN11E כולל את המידע הנוסף הבא בהתבסס על השימוש הסטנדרטי שלו ופירוק התצורה:
| קטגוריה | פרטים |
|---|---|
| פונקציה | הגנה, בקרה, מדידה ופיקוח על מזין |
| הרכבה | מונח על לוח (שטוח או חצי שטוח) |
| קישוריות | IEC 61850, Modbus, DNP3, Ethernet אופציונלי |
| תכונות | הגנה מפני זרם יתר, הגנה מפני קצר לאדמה, סגירה אוטומטית מחדש, HMI עם תצוגה גרפית |
| אישורים | IEC 60255, CE, UL (תלוי בתצורה) |
