Product Description
פרטי מוצר
- Manufacturer: Bently Nevada
- דגם/מספר חלק: 163179-02
- תיאור: מודול ניטור טמפרטורה 3500/61
תיאור
מודולי 3500/60 ו-61 מספקים שישה ערוצי ניטור טמפרטורה ומקבלים קלטי טמפרטורה של גלאי טמפרטורת התנגדות (RTD) ותרמוקפל (TC). המודולים מעבדים קלטים אלו ומשווים אותם לנקודות אזעקה שנקבעו על ידי המשתמש. 3500/60 ו-3500/61 מספקים פונקציונליות זהה, למעט ש-3500/61 מספק פלטי מקליט לכל אחד מששת הערוצים שלו, בעוד ש-3500/60 אינו מספק.
מפרטים
קלטים
| מאפיין | פרטים |
|---|---|
| אות | מקבל מ-1 עד 6 אותות ממדדי RTD או TC |
| התנגדות קלט | 10 MΩ לכל כניסת חוט |
| צריכת חשמל | 3500/60: צריכה נומינלית של 7 וואט 3500/61: צריכה נומינלית של 9 וואט |
יציאות
| מאפיין | פרטים |
|---|---|

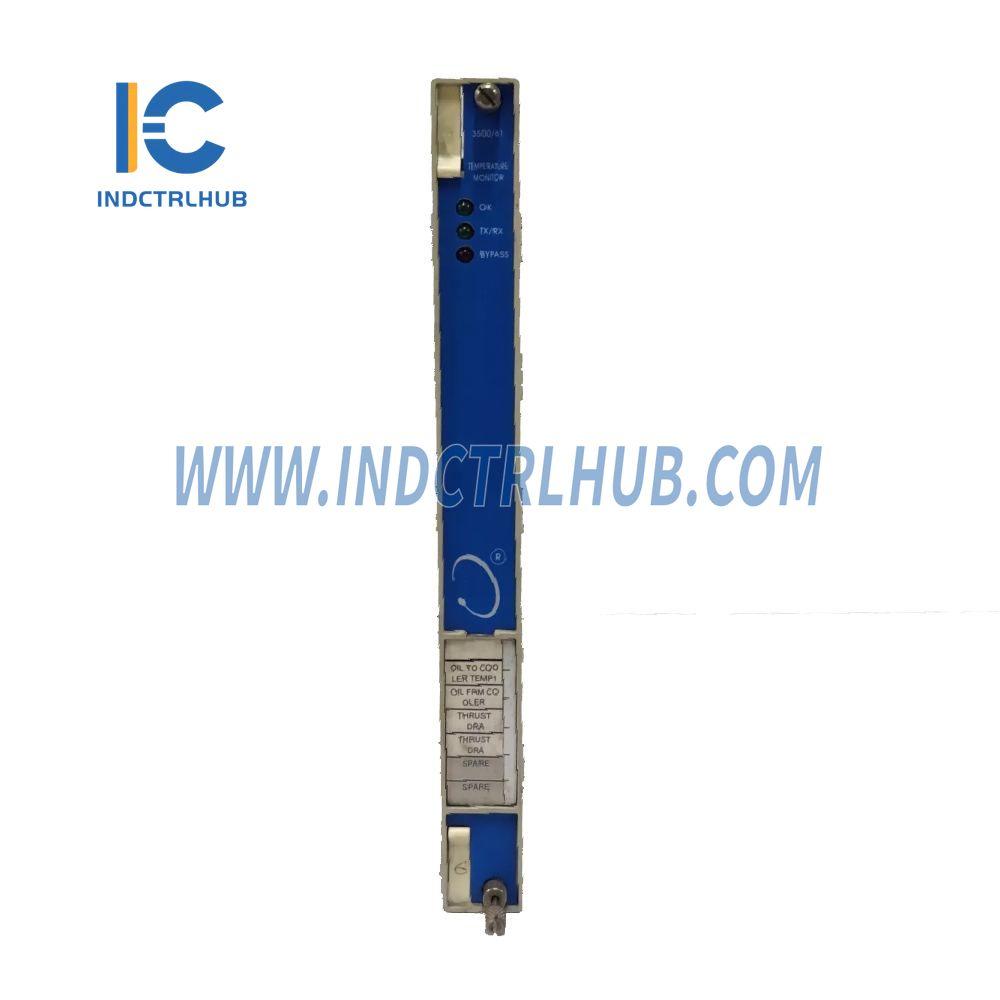

| נוריות לוח קדמי |
נורית OK: מציינת כאשר המוניטור פועל כראוי נורית TX/RX: מציינת תקשורת עם מודולים אחרים נורית ByPass: מציינת כאשר המוניטור במצב ByPass |
| אזעקות |
נקודות הגדרת אזעקה: נקודות התראה וסכנה הניתנות לתכנות על ידי המשתמש עבור כל ערך נמדד. דיוק האזעקה הוא בתוך 0.13% מהערך הרצוי. ניתן לכוונן מ-0 עד 100% מהטווח המלא עבור כל ערך נמדד (מוגבל על ידי טווח החיישן). זמינים נקודות הגדרת אזעקה גם מתחת וגם מעל. |
מגבלות סביבתיות
| מאפיין | פרטים |
|---|---|
| טמפרטורת הפעלה | -30°C עד +65°C (-22°F עד +150°F) עם מודולי I/O עם סיומות פנימיות/חיצוניות 0°C עד +65°C (32°F עד +150°F) עם מודולי I/O עם מחסום פנימי (סיומת פנימית) |
| טמפרטורת אחסון | -40°C עד +85°C (-40°F עד +185°F) |
| לחות | 95%, ללא עיבוי |
פיזי
| מאפיין | פרטים |
|---|---|
| ממדי מודול המוניטור | 241.3 מ"מ x 24.4 מ"מ x 241.8 מ"מ (9.50 אינץ' x 0.96 אינץ' x 9.52 אינץ') |
| משקל | 0.91 ק"ג (2.0 lb) |
מידע להזמנה
| מאפיין | פרטים |
|---|---|
| A: סוג מודול I/O | 01: מודול I/O RTD/TC לא מבודד עם סיומות פנימיות 02: מודול I/O RTD/TC לא מבודד עם סיומות חיצוניות 03: מודול I/O TC מבודד עם סיומות פנימיות 04: מודול I/O TC מבודד עם סיומות חיצוניות 05: מודול I/O RTD/TC לא מבודד עם מחסומים פנימיים |
| B: אפשרות אישור סוכנות | 00: ללא 01: CSA/NRTL/C (Class 1, Div 2) 02: ATEX/IECEx/CSA (Class 1, Zone 2) |
