Product Description
פרטי מוצר
- יצרן: Bently Nevada
- סדרה: 3500/25
- מספר דגם/חלק: 3500/25-02-01-00
- סוג דגם: מודול Keyphasor מודול I/O
תיאור

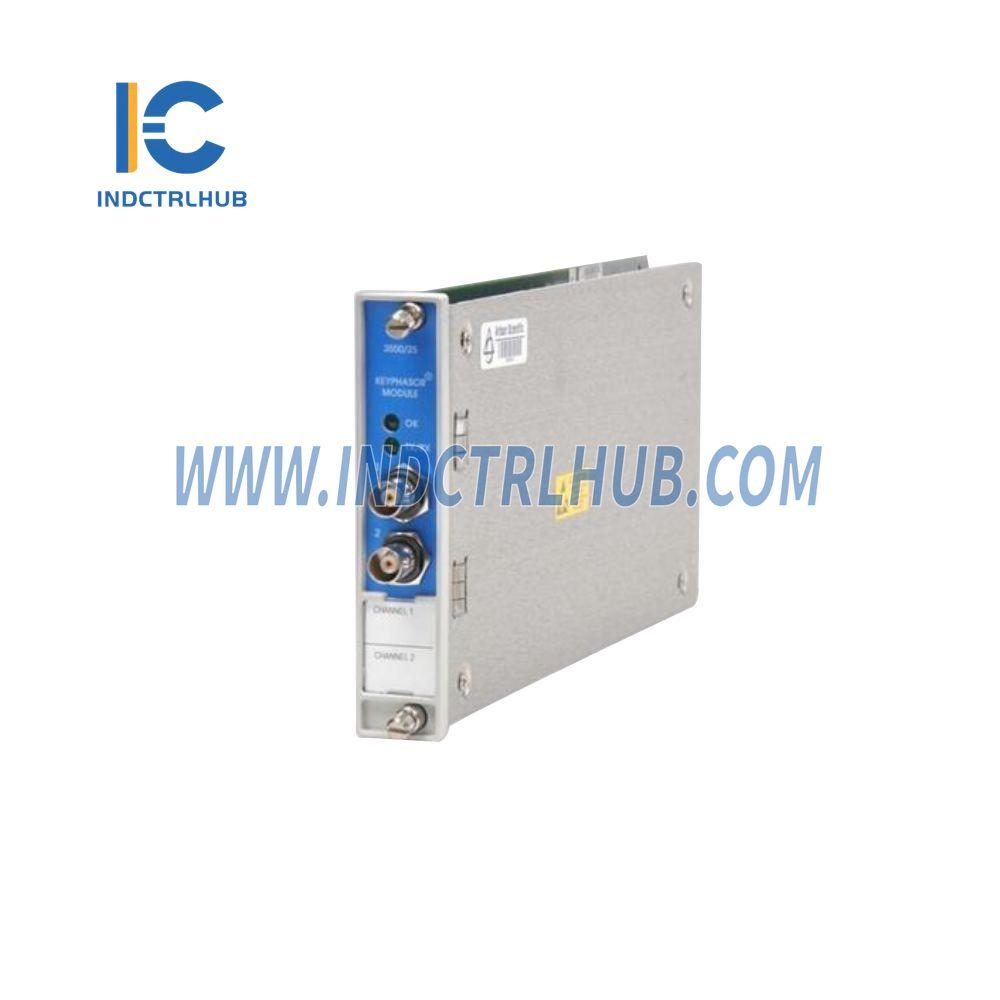

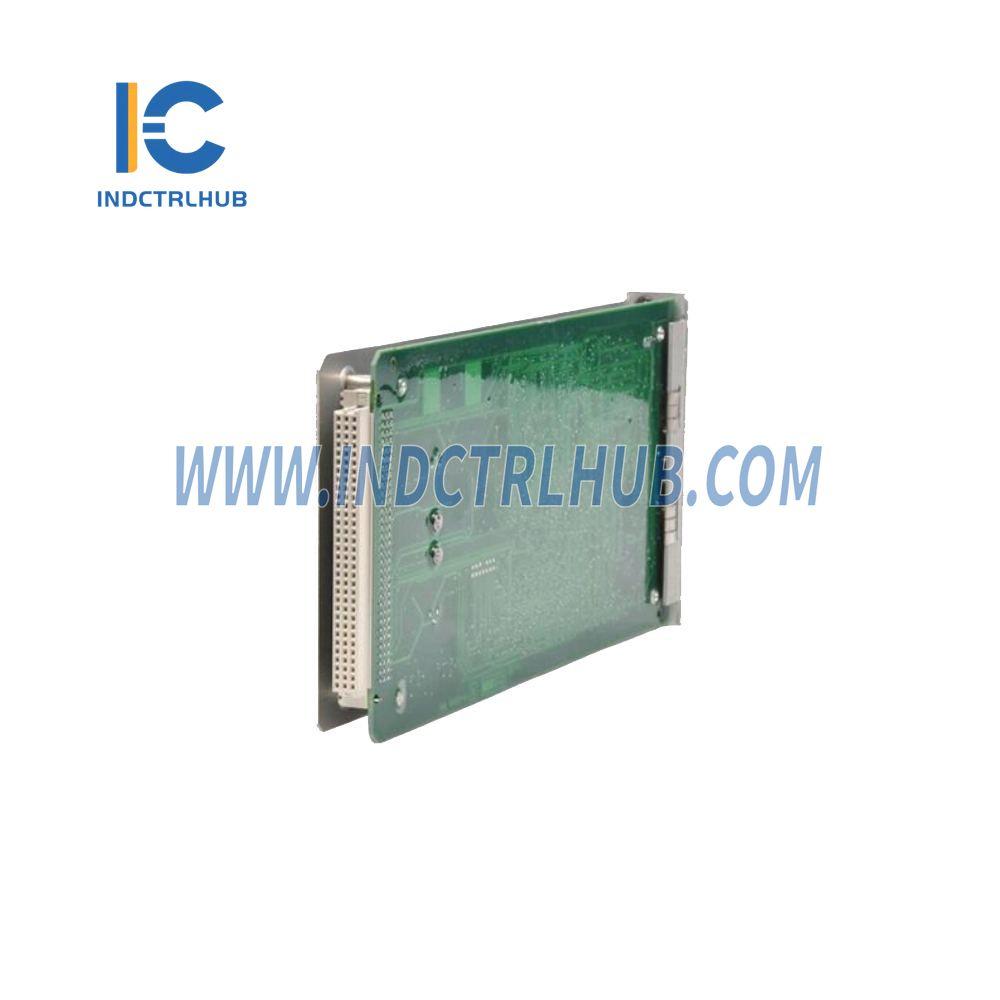

מודול Keyphasor משופר 3500/25 הוא מודול חצי גובה, דו-ערוצי, שנועד לספק אותות Keyphasor למודולי המוניטור בתוך מערכת מדף 3500. מודול זה מקבל אותות קלט מחיישני קרבה או חיישני מגנט וממיר אותם לאותות Keyphasor דיגיטליים, המציינים את יישור סימן ה-Keyphasor על הציר עם הטרנסדוסר של Keyphasor.
מערכת ההגנה על מכונות 3500 תומכת עד בארבעה אותות Keyphasor בתצורה סטנדרטית ועד שמונה אותות Keyphasor בתצורה זוגית.
מפרטים
קלטים
- צריכת חשמל: 3.2 וואט (טיפוסי)
-
קלט אות:
- מקבל עד שני אותות טרנסדוסר לכל מודול, מחיישני קרבה או חיישני מגנט.
-
טווח אותות:
- מודולי I/O לא מבודדים: +0.8V עד -21.0V
- מודולי I/O מבודדים: +5V עד -11V
- טווחי אותות העולים על המותר מוגבלים פנימית על ידי המודול.
- חיישני מגנט פסיביים דורשים מהירות סיבוב של הציר מעל 200 סל"ד (3.3 הרץ).
- התנגדות קלט: מינימום 21.8 kΩ
מגבלות סביבתיות
-
טמפרטורת הפעלה:
- -30°C עד +65°C (-22°F עד +150°F) כאשר משתמשים במודולי I/O שאינם גרסת המחסום הפנימי.
- 0°C עד +65°C (32°F עד +150°F) כאשר משתמשים במודול I/O עם מחסום פנימי Keyphasor (סיומת פנימית).
- טמפרטורת אחסון: -40°C עד +85°C (-40°F עד +185°F)
- לחות: 95%, ללא עיבוי
מפרטים פיזיים
- ממדים (גובה x רוחב x עומק): 241.3 מ"מ x 24.4 מ"מ x 103.1 מ"מ (9.50 אינץ' x 0.96 אינץ' x 4.06 אינץ')
- משקל: 0.46 ק"ג (1.01 ליברות)
דרישת מקום במארז
- מודולי קלט/פלט: חריץ אחורי בגובה מלא אחד
מידע להזמנה
פורמט מספר החלק הוא 3500/25-AA-BB-CC, עם האפשרויות הבאות:
-
A: מספר ערוצים
- 01: כרטיס Keyphasor חצי-גובה יחיד עם 2 ערוצים
- 02: שתי כרטיסי Keyphasor חצי-גובה עם 2 ערוצים כל אחד (4 ערוצים)
-
B: סוג מודול I/O
- 01: מודול I/O עם סיומות פנימיות
- 02: מודול I/O עם סיומות חיצוניות
- 03: מחסום פנימי I/O עם סיומות פנימיות
- 04: מודול I/O מבודד עם סיומות פנימיות (מעוצב לשימוש עם חיישני מגנט)
- 05: מודול I/O מבודד עם סיומות חיצוניות (מעוצב לשימוש עם חיישני מגנט)
-
C: אפשרות אישור סוכנות
- 00: לא נדרש
- 01: cNRTLus (כיתה 1, מחלקה 2)
- 02: ATEX/IECEx/CSA (מחלקה 1, אזור 2)
