Product Description
מידע כללי
|
שדה |
פרטים |
|---|---|
|
יצרן |
אלן-ברדלי |
|
מספר דגם |
1769-L27ERM-QBFC1B |
|
סדרה |
CompactLogix 5370 |
|
תיאור |

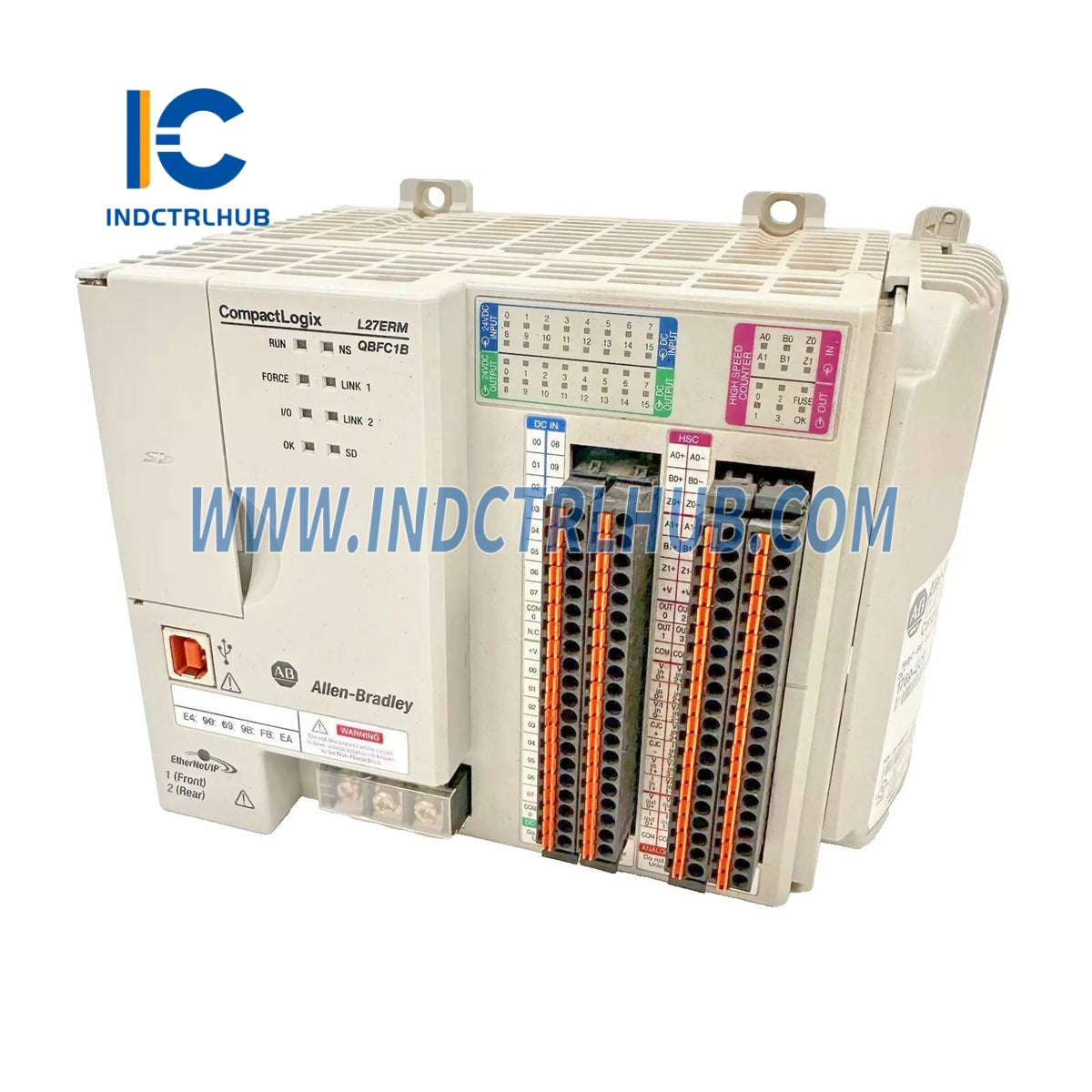

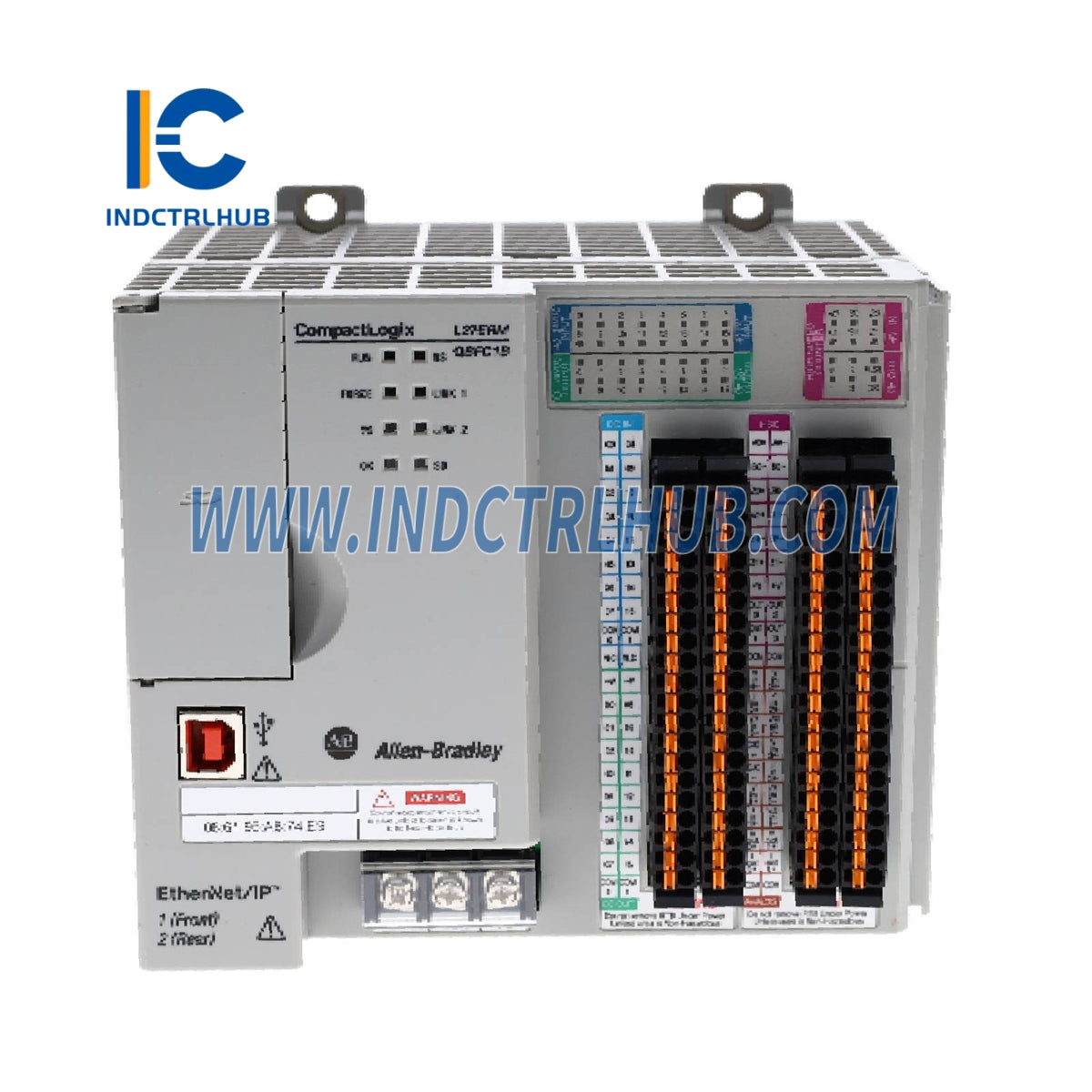

בקר CompactLogix עם יכולות תנועה ואנלוגיות משולבות. אידיאלי למערכות בקרה בגודל בינוני הזקוקות לביצועים גבוהים וגמישות. |
מפרטים טכניים
|
מאפיין |
1769-L27ERM-QBFC1B |
|---|---|
|
זיכרון משתמש |
1 MB |
|
זיכרון לא נדיף אופציונלי |
1784-SD1 (1 GB), 1784-SD2 (2 GB) |
|
מודולי הרחבה מקומיים (מקסימום) |
תומך ב-8 מודולי 1769 Compact I/O |
|
בנקי מודולי קלט/פלט (מקסימום) |
13 |
|
צריכת זרם ב-5V DC (בקר) |
1 אמפר |
|
צריכת זרם ב-24V DC (בקר) |
0.8 A |
|
צריכת זרם ב-24V DC (שדה) |
מקסימום 3 A (משותף לכל מכשירי השדה) |
|
זרם כניסה |
5 mA |
|
זרם יציאה |
500 mA |
|
הספק פיזור (מקסימום) |
21 W |
|
מתח בידוד |
מערכת 50V לשדה (נבדק 500V AC למשך 60 שניות) |
|
הגנה מפני קצר (שדה) |
פיוז פנימי (לא ניתן להחלפה); מומלץ פיוז חיצוני 4–5 A |
|
משקל |
כ-0.9 ק"ג (1.9 ליברות) |
|
רוחב מודול |
140 מ"מ (5.51 אינץ') |
|
אפשרויות התקנה |
הרכבה על מסילת DIN או לוח |
|
מומנט הרכבת לוח |
1.1–1.8 N·m (10–16 lb·in), ברגים M4 או #8 |
|
ספק כוח משולב |
קלט 24V DC, מבודד |
