Product Description
סקירה כללית
- יצרן: Allen-Bradley

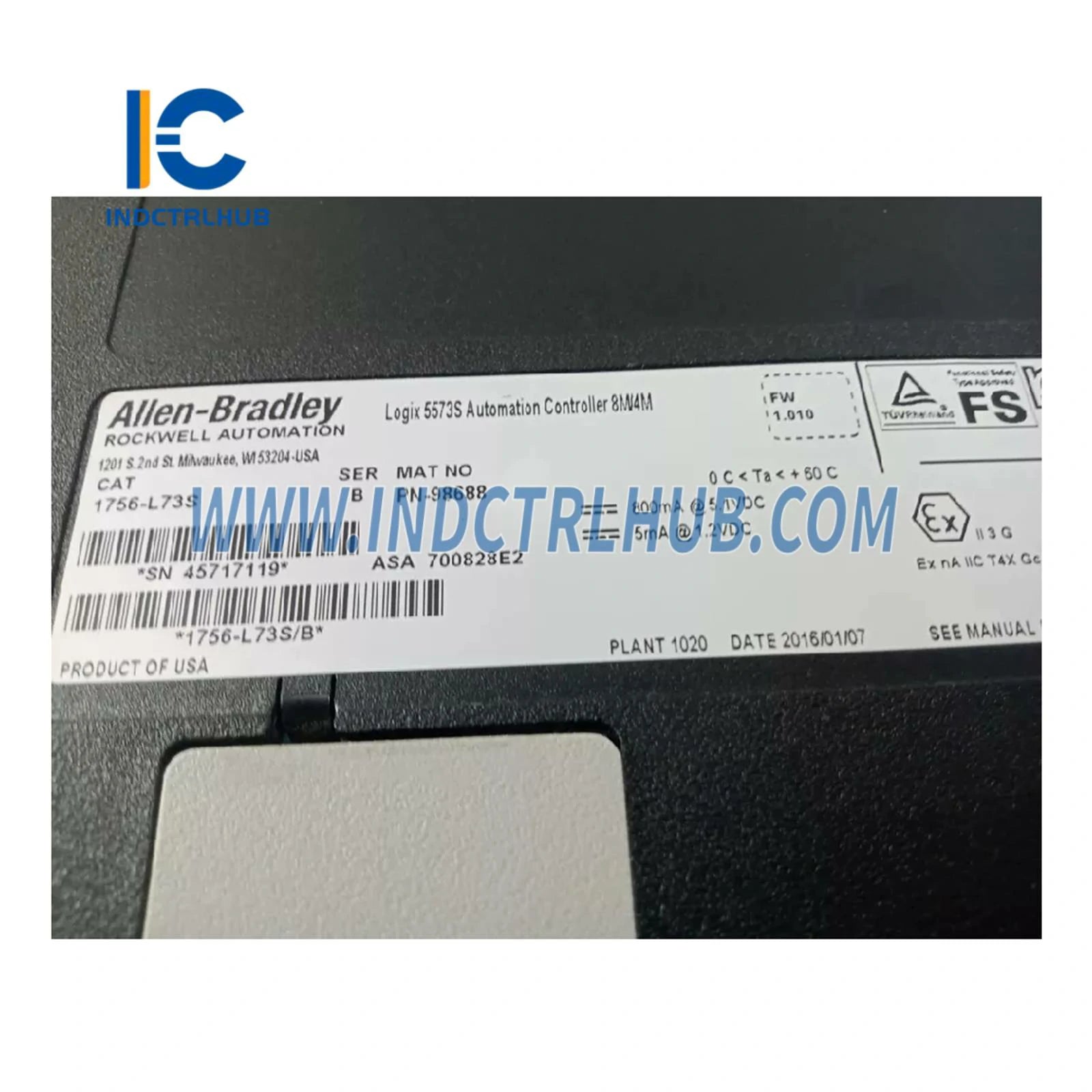

- דגם/מספר חלק: 1756-L73S
- תיאור: GuardLogix 5570 PAC בטיחות משולב עם זיכרון סטנדרטי של 8MB וזיכרון בטיחות של 4MB. חלק ממערכת ControlLogix/GuardLogix.
תכונות מפתח
-
זיכרון:בדוק פריטים פופולריים למידע נוסף ב מרכז בקרה תעשייתי מותג תיאור מחיר (USD) מלאי קישור ALLEN-BRADLEY מודול פלט מקור 24V DC עם 16 נקודות 1746-OB16 500–1500 820 פלט דיגיטלי 1746-OB16 ALLEN-BRADLEY ממשק תקשורת מאובטח T8151 5959–6959 570 ממשק תקשורת T8151 ALLEN-BRADLEY מודול ראשי PowerMonitor 3000 1404-M405A-DNT 500–1500 890 PowerMonitor 1404-M405A-DNT ALLEN-BRADLEY בקרי תכנות PLC-5 עם Ethernet 1785-L80E/E 500–1500 440 בקר תכנותי 1785-L80E/E ALLEN-BRADLEY מודול קלט/פלט אנלוגי 1746-FIO4I 186–1186 530 קלט/פלט אנלוגי 1746-FIO4I ALLEN-BRADLEY מודול פלט מתח אנלוגי 1734-OE2V 500–1500 680 פלט אנלוגי 1734-OE2V ALLEN-BRADLEY מודול פלט ממסר 2-ערוצים POINT I/O 1734-OW2 500–1500 440 פלט ממסר 1734-OW2 - 8 MB זיכרון סטנדרטי
- 4 MB זיכרון בטיחות ייעודי
- יציאת רשת משובצת: אין
- ציר תנועה נתמך: 100 (אין)
- אפשרות זיכרון לא נדיף: Secure Digital (SD)
- סוללה חלופית: 1756-ESMCAP (מודול קבל אחסון אנרגיה)
מפרטים טכניים
| תכונה | 1756-L73S |
|---|---|
| זיכרון משתמש | 8 MB |
| זיכרון בטיחות | 4 מגה-בייט |
| זיכרון קלט/פלט | 0.98 MB |
| זיכרון לא נדיף אופציונלי | 1 GB (1756-SD1 נשלח עם כל בקר) |
| קלט/פלט דיגיטלי מקסימלי | 128,000 |
| קלט/פלט אנלוגי מקסימלי | 4,000 |
| סך כל I/O מקסימלי | 128,000 |
| מודולי אחסון אנרגיה | 1756-ESMCAP, 1756-ESMNSE, 1756-ESMNRM, 1756-SPESMNSE, 1756-SPESMNRM |
| צריכת זרם @ 1.2V DC | 5 mA |
| צריכת זרם @ 5.1V DC | 800 mA |
| פיזור הספק | 2.5 W |
| פיזור חום | 8.5 BTU/שעה |
| מתח בידוד | 30V (רציף), בידוד בסיסי (יציאת USB-למערכת) |
| משקל | 0.25 ק"ג (0.55 ליברות) |
| רוחב חריץ | 2 (דורש את שני המודולים, חריץ אחד כל אחד) |
| מיקום מודול | מבוסס שלדה, כל חריץ (שותף בטיחות חייב להיות בחריץ מיידי מימין) |
| תאימות שלדה | 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17 |
| אפשרויות ספק כוח (סטנדרטי) | 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, וכו׳ |
| אפשרויות ספק כוח (רזרבי) | 1756-PA75R, 1756-PB75R, 1756-PSCA2 |
מפרטי סביבה
| תכונה | 1756-L73S |
|---|---|
| טמפרטורת תפעול | 0 °C עד +60 °C (32 °F עד +140 °F) |
| טמפרטורה לא תפעולית | -40 °C עד +85 °C (-40 °F עד +185 °F) |
| לחות יחסית | 5% עד 95% (ללא עיבוי) |
| רטט (בתפעול) | 2 g ב-10…500 הרץ |
| הלם (תפעולי) | 30 g |
| הלם (לא תפעולי) | 50 g (45 g עם כרטיס SD) |
| עמידות ל-ESD | IEC 61000-4-2 6 kV מגע, 8 kV פריקות אוויר |
| עמידות RF מוקרנת | IEC 61000-4-3, 10V/m @ 2000 MHz |
| עמידות RF מונחת | לא חל על יציאות USB |
אישורים
- c-UL-us: ציוד בקרה תעשייתי ברשימת UL (ארה"ב וקנדה)
- CE: תואם להנחיית EMC, EN 61326-1, EN 61000-6-2, ועוד
- ATEX: מוסמך לשימוש באטמוספירות פוטנציאלית נפיצות
- IECEx: תואם ל-IEC 60079-7 לסביבות נפיצות
- UKEx ו-UKCA: תואם לתקני בריטניה למיקומים מסוכנים
- SIL 3 (IEC 61508), PL e (ISO 13849-1), ו-קטגוריה 4 (EN 954-1) כשמשתמשים בקושחה שצוינה
