Product Description
סקירת מוצר

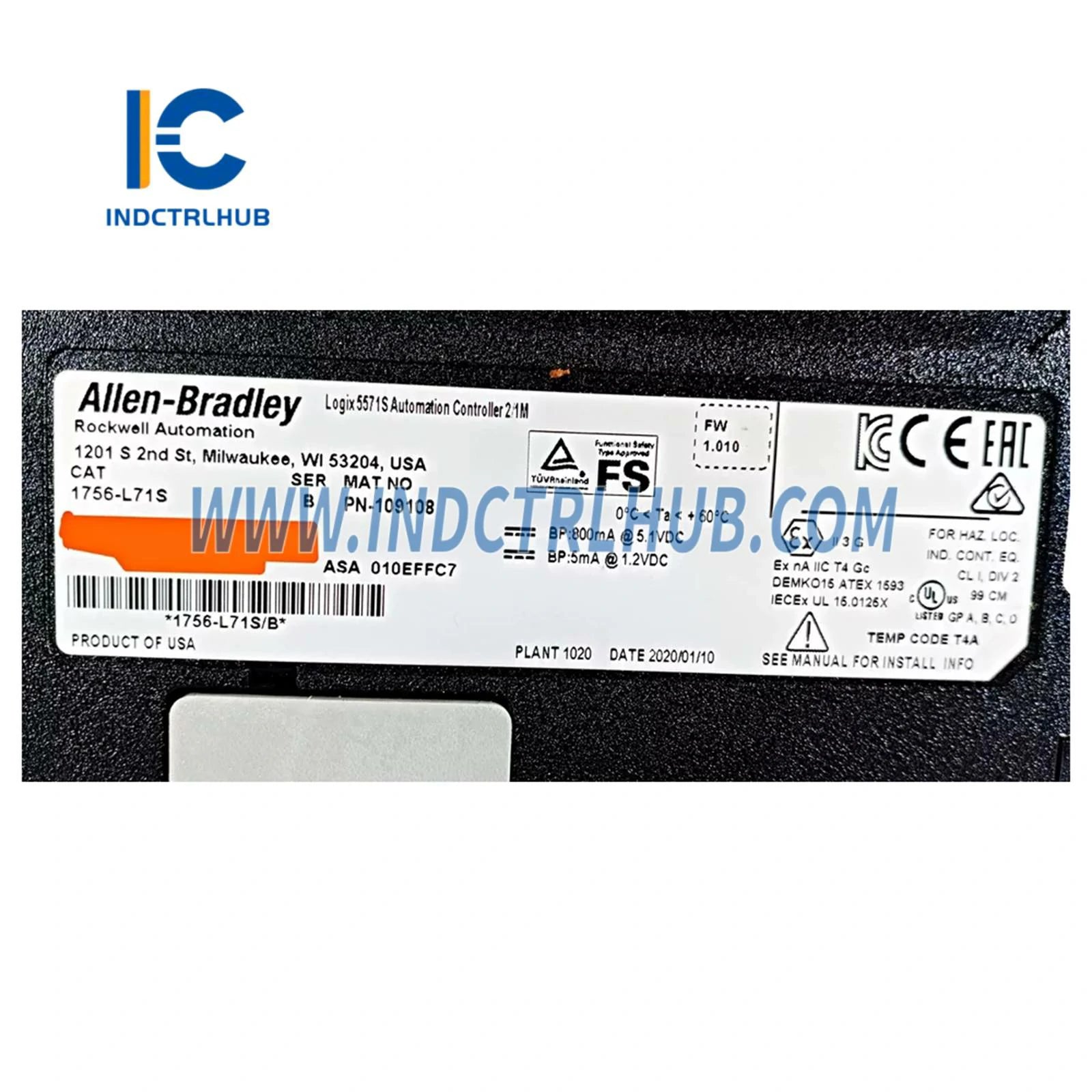

- יצרן: Allen-Bradley
- דגם/מספר חלק: 1756-L71S (בקרי GuardLogix 5570)
- תיאור: בקרי GuardLogix 5570 מיועדים לשימוש ביישומים סטנדרטיים וביישומים קריטיים לבטיחות. בקרי אלו מציעים תכונות בטיחות משופרות ומתאימים לשימוש בסביבות מסוכנות.
מפרטים טכניים
| תכונה | 1756-L71S | 1756-L71SK | 1756-L72S | 1756-L72SK | 1756-L73S | 1756-L73SK | 1756-L7SP | 1756-L7SPK |
|---|---|---|---|---|---|---|---|---|
| זיכרון משתמש | 2 MB | 4 מגה-בייט | 8 MB | — | — | — | — | — |
| זיכרון בטיחות | 1 MB | 2 MB | 4 מגה-בייט | — | — | — | — | — |
| מוגדר להתאים לבקר הראשי | כן | כן | כן | כן | כן | כן | כן | כן |
| זיכרון קלט/פלט | 0.98 MB | — | — | — | — | — | — | — |
| זיכרון לא נדיף אופציונלי | 1 GB (1756-SD1 נשלח עם כל בקר) | — | — | — | — | — | — | — |
| I/O דיגיטלי, מקסימום | 128,000 | — | — | — | — | — | — | — |
| I/O אנלוגי, מקסימום | 4,000 | — | — | — | — | — | — | — |
| סך כל I/O, מקסימום | 128,000 | — | — | — | — | — | — | — |
| מודולי אחסון אנרגיה | 1756-ESMCAP, 1756-ESMNSE, 1756-ESMNRM, 1756-SPESMNSE, 1756-SPESMNRM | — | — | — | — | — | — | — |
| צריכת זרם @ 1.2V DC | 5 mA | 5 mA | 5 mA | 5 mA | 5 mA | 5 mA | 5 mA | 5 mA |
| צריכת זרם @ 5.1V DC | 800 mA | 800 mA | 800 mA | 800 mA | 800 mA | 800 mA | 800 mA | 800 mA |
| פיזור הספק | 2.5 W | 2.5 W | 2.5 W | 2.5 W | 2.5 W | 2.5 W | 2.5 W | 2.5 W |
| פיזור חום | 8.5 BTU/שעה | 8.5 BTU/שעה | 8.5 BTU/שעה | 8.5 BTU/שעה | 8.5 BTU/שעה | 8.5 BTU/שעה | 8.5 BTU/שעה | 8.5 BTU/שעה |
| מתח בידוד | 30V (רציף) | 30V (רציף) | 30V (רציף) | 30V (רציף) | 30V (רציף) | 30V (רציף) | 30V (רציף) | 30V (רציף) |
| משקל (בקירוב) | 0.25 ק"ג (0.55 ליברות) | 0.25 ק"ג (0.55 ליברות) | 0.25 ק"ג (0.55 ליברות) | 0.25 ק"ג (0.55 ליברות) | 0.25 ק"ג (0.55 ליברות) | 0.25 ק"ג (0.55 ליברות) | 0.25 ק"ג (0.55 ליברות) | 0.25 ק"ג (0.55 ליברות) |
| רוחב חריץ | 2 (שני המודולים נדרשים; כל אחד הוא חריץ אחד) | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| מיקום מודול | מבוסס שלדה, כל חריץ (שותף בטיחות חייב להיות מותקן בחריץ מימין לבקר הראשי) | — | — | — | — | — | — | — |
| תאימות שלדה | 1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, 1756-A17K | — | — | — | — | — | — | — |
| אספקת כוח (סטנדרטית) | 1756-PA50, 1756-PA72, 1756-PA75, וכו׳ | — | — | — | — | — | — | — |
| אספקת כוח (מיותרת) | 1756-PA75R, 1756-PB75R, וכו׳ | — | — | — | — | — | — | — |
| קטגוריית כבל | 3 (ראה מידע על קטגוריית מוליך לניתוב) | — | — | — | — | — | — | — |
מפרטי סביבה
| תכונה | ערך |
|---|---|
| טמפרטורת תפעול | 0 °C עד +60 °C (+32 °F עד +140 °F) |
| טמפרטורת אי-תפעול | -40 °C עד +85 °C (-40 °F עד +185 °F) |
| לחות יחסית | 5% עד 95% ללא עיבוי |
| רטט | 2 g ב-10…500 הרץ |
| הלם (תפעולי) | 30 g |
| הלם (לא בתפעול) | 50 g (45 g עם כרטיס SD מותקן) |
| ציפוי קונפורמי | לא |
| התנגדות לאטמוספירה מאכלת | כן (רמת חומרה G3, CX) |
| עמידות ל-ESD | IEC 61000-4-2, 6 kV מגע, 8 kV אוויר |
| עמידות RF מוקרנת | IEC 61000-4-3, 10V/m @ 80-2700 MHz |
| עמידות RF מונחת | לא רלוונטי (USB מיועד לתכנות זמני בלבד) |
אישורים
| אישור | פרטים |
|---|---|
| c-UL-us UL Listed | מאושר עבור ארה"ב וקנדה, ציוד בקרה תעשייתי, כיתה I, מחלקה 2, קבוצות A, B, C, D |
| CE (האיחוד האירופי) | EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2, EN 60204-1, EN ISO 13849-1, EN 62061 |
| Ex (ATEX) | II 3 G Ex ec IIC T4 Gc, EN IEC 60079-0, EN IEC 60079-7 |
| IECEx | IEC 60079-7, IEC 60079-0, II 3 G Ex ec IIC T4 Gc |
| UKEx | תקנות UKEx 2016 מס׳ 1107, אזור 2, הגנה "e" |
| UKCA | תקנות בריטיות ל-EMC, אווירות נפיצות וכו׳ |
| IEC 61508 SIL CL 3 | מסוגל לבטיחות פונקציונלית (SIL CL 3) לפי IEC 61508 |
| מאושר על ידי TÜV | לבטיחות פונקציונלית בשימוש עם קושחה מוגדרת |
| עמידה בדרישות מרוקו | תואם לתקנים מרוקאים לציוד חשמלי |
