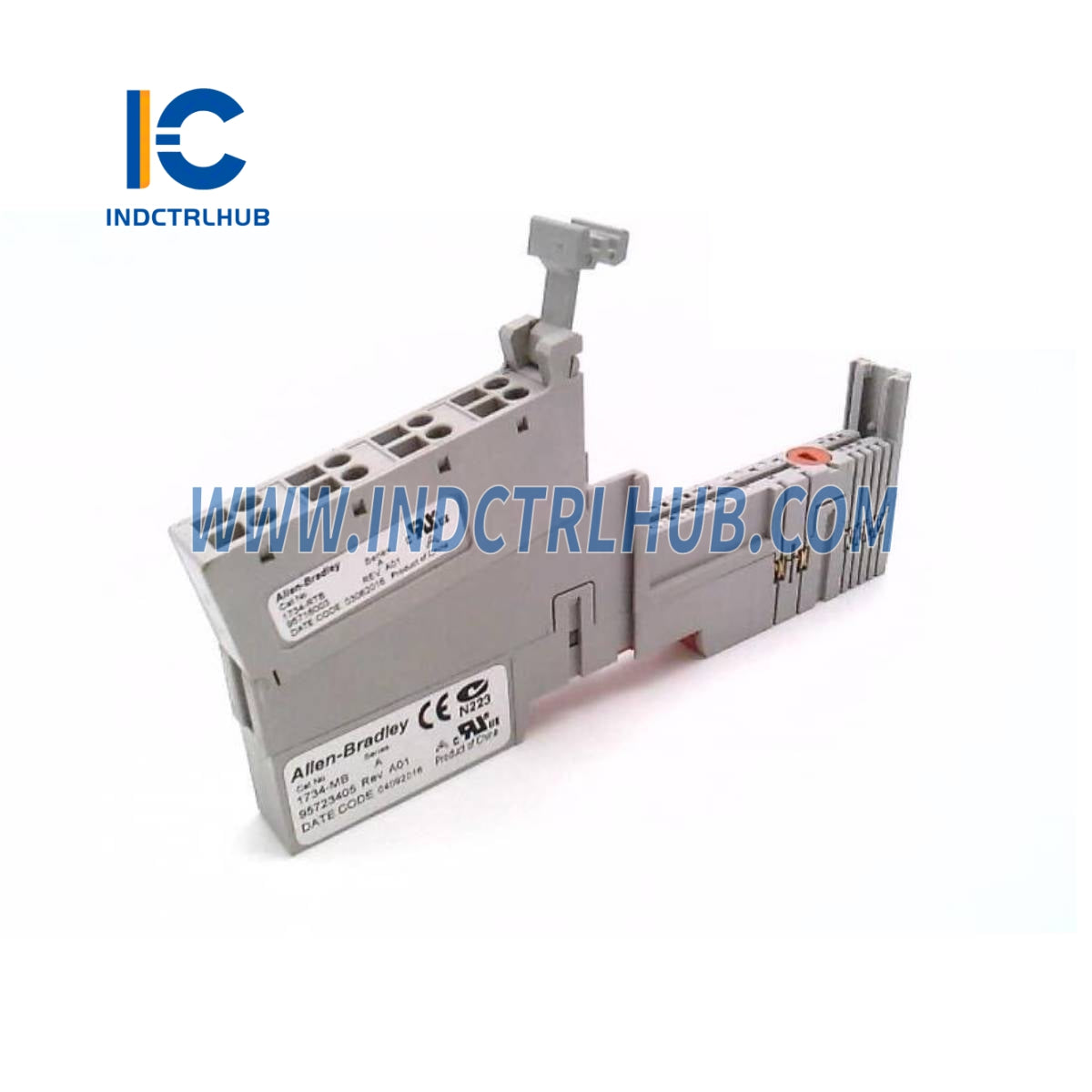

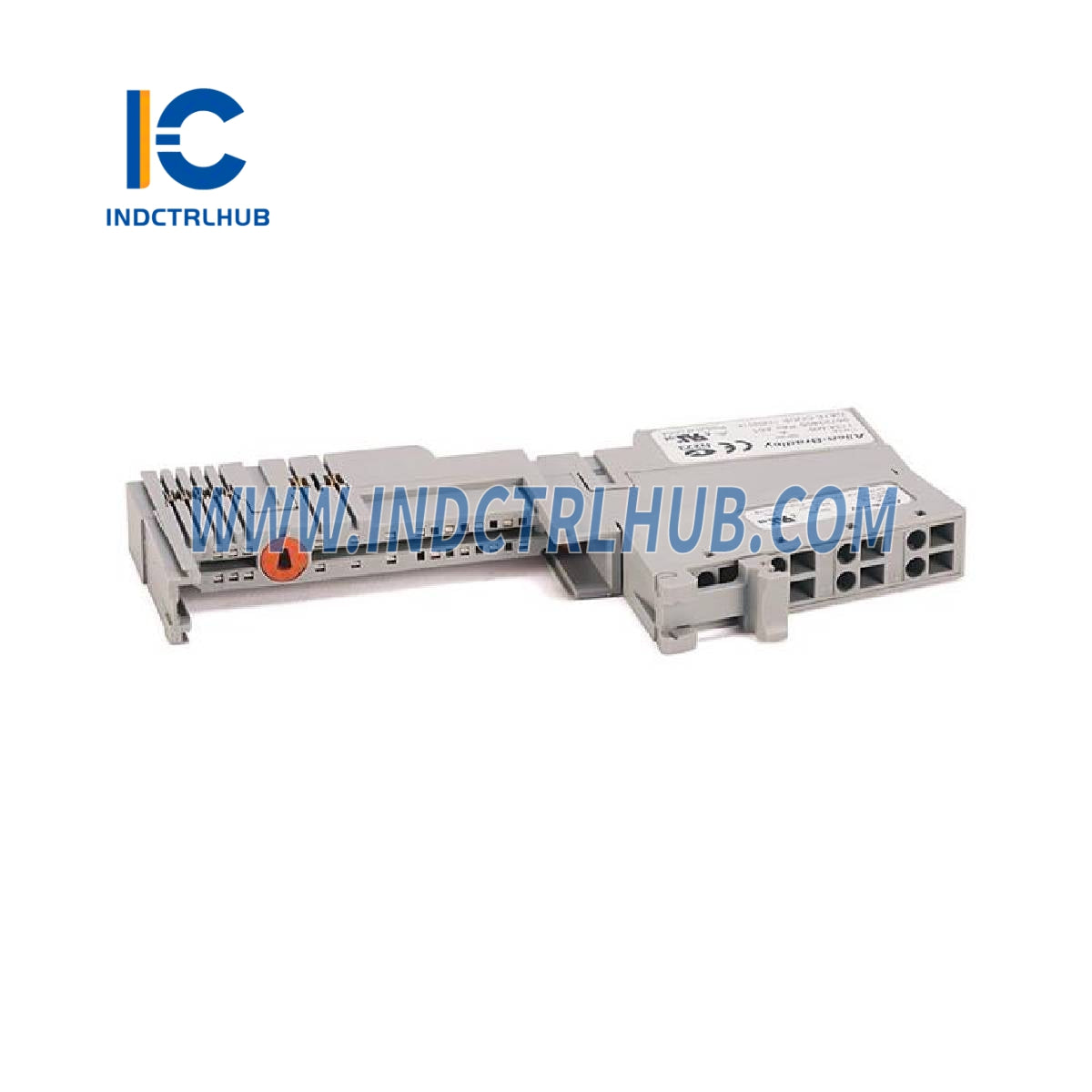

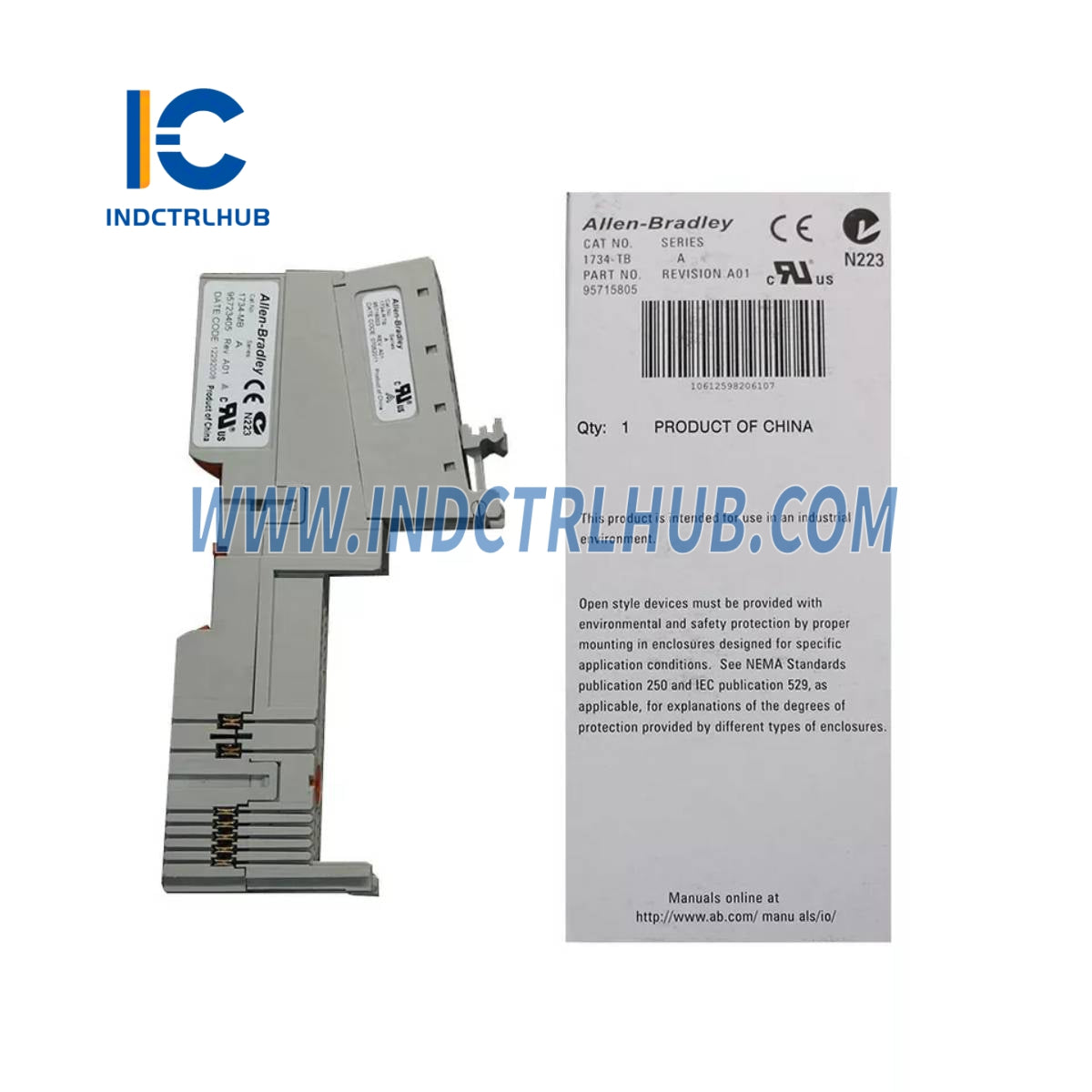

אלן ברדלי 1734-TB בסיס טרמינל נקודת I/O

מספר דגם/חלק

1734-TB

תיאור

בסיס טרמינל POINT I/O

מתח אספקת שדה - מקסימום

28.8V DC, 120/240V AC

זרם אספקת שדה - מקסימום

10 A

מתח טרמינל אות

28.8V DC, 120V/240V AC

זרם טרמינל אות

2 A

דירוג סוג מארז

ללא (סגנון פתוח)

מומנט הברגת בסיס טרמינל

0.8 N_m (7 lb_in)

גודל חוט (ללא חיבור סופי)

0.25_2.5 מ"מ² (22_14 AWG) חוט נחושת מבודד מוצק או מפוצל, מדורג ל-75°C (167°F) או יותר, בידוד מקסימלי 1.2 מ"מ (3/64 אינץ')

גודל חוט (עם חיבור סופי)

0.75 מ"מ² (18 AWG)

טמפרטורת הפעלה

-20°C עד +55°C (-4°F עד +131°F)

טמפרטורת אוויר סביבתית (מקסימום)

55°C (131°F)

טמפרטורה לא בתפעול

-40°C עד +85°C (-40°F עד +185°F)

לחות יחסית

5_95% ללא עיבוי

רטט

5 g ב-10_500 Hz

זעזוע (בתפעול)

30 גרם

זעזוע (לא בתפעול)

50 g

עמידה בדרישות פליטת הפרעות

IEC 61000-6-4

עמידות ל-ESD

IEC 61000-4-2: פריקות מגע 6 kV, פריקות אוויר 8 kV

עמידות לקרינה אלקטרומגנטית (RF)

IEC 61000-4-3: 10V/m (80_2700 MHz)

עמידות EFT/B

IEC 61000-4-4: ±2 kV ב-5 kHz ביציאות כוח ואות

עמידות לזעזועים זמניים

IEC 61000-4-5: ±1 kV קו-קו (DM), ±2 kV קו-ארץ (CM) ביציאות אות

עמידות להפרעות RF מולחמות

IEC 61000-4-6: 10V rms (150 kHz_80 MHz)
