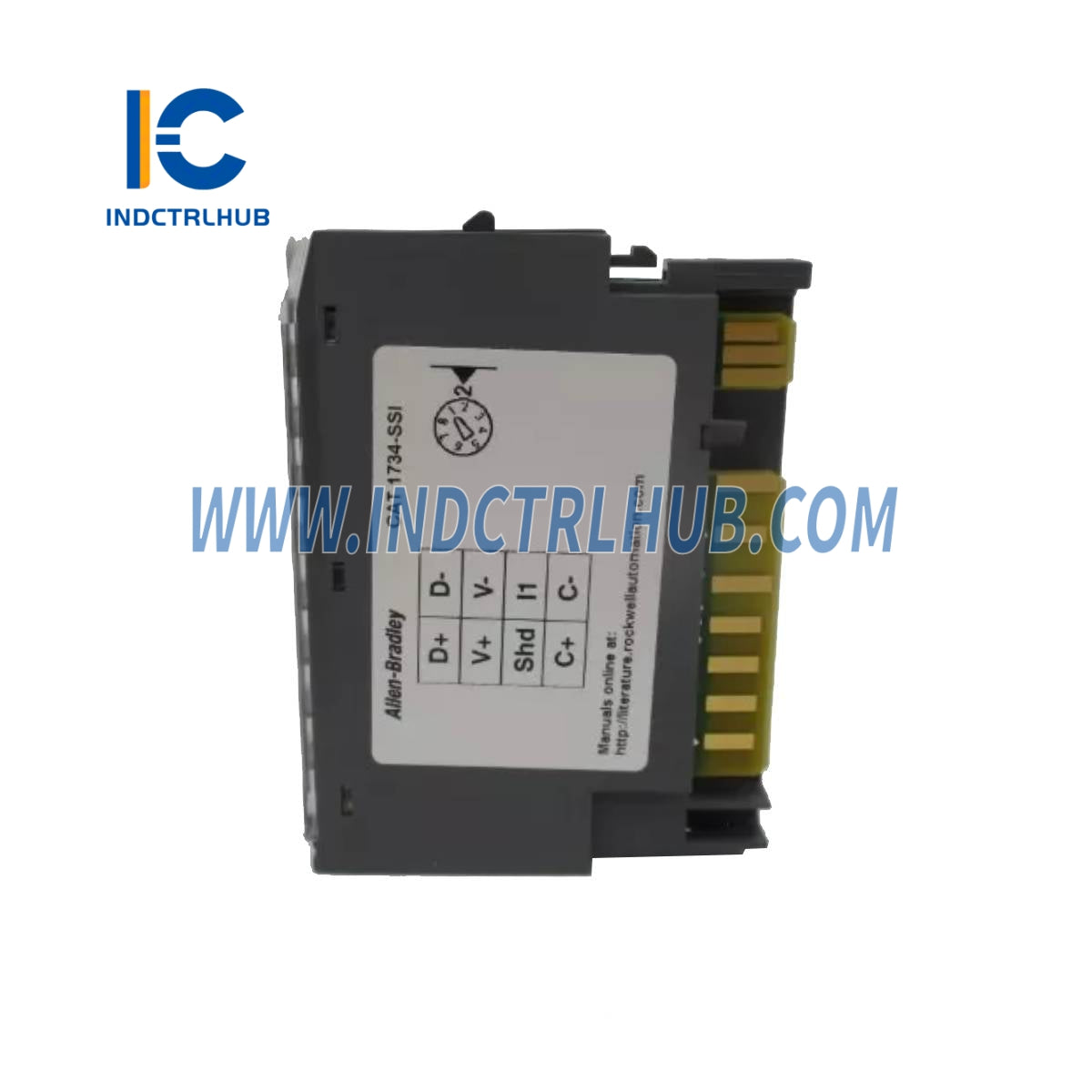

ALLEN BRADLEY 1734-SSI מודול ממשק מקודד אבסולוטי

דגם/מספר חלק

1734-SSI

תיאור

מודול מקודד אבסולוטי לממשק סינכרוני סריאלי POINT I/O

מספר ערוצי SSI

1

סוג מקודד

כל מקודד אבסולוטי התומך בפרוטוקול SSI סטנדרטי (ליניארי, סיבובי, מדידת מרחק אופטי)

פורמט נתונים

יישור לפי הביט המשמעותי ביותר

ממשק פיזי לשעון ונתונים

RS-422

קצב נתוני SSI

125 kHz, 250 kHz, 500 kHz, 1 MHz, 2 MHz (ניתן לבחירה בתוכנה)

מספר ביטים למילה SSI

2_31 (ניתן לבחירה בתוכנה)

זמן השהיית מילה SSI (Tp)

16_65535 מיקרושניות (ניתן לבחירה בתוכנה)

אורך מילה SSI

4 בתים (32 ביט)

תכונות SSI

קוד גריי/בינארי, המרה מגריי לבינארי, הצגת ספירה עולה/יורדת, 2 ערכי משווה מילים SSI, נעילת מילה עם כניסת I1

זמן יצירת מיקום SSI

_0.5 מ״ש

סוג כבל SSI

UL CM/AWM 2464/CSA סוג CMG FT4 (זוגות מפותלים מבודדים)

אורך כבל SSI (מקסימום)

125 kHz:_320 מ׳ (1050 רגל)

250 kHz:_160 מ' (525 רגל)

500 kHz:_60 מ' (195 רגל)

1 MHz:_20 מ' (65 רגל)

2 MHz:_8 מ' (25 רגל)

הספק חיישן SSI

450 mA, 10_28.8V DC

זרם הפעלת שעון SSI (מקסימום)

125 מ״א

מתח במצב פועל

0V DC

FPV - 10V

-

זרם במצב פועל

2 mA

4 mA (@ 24V DC FPV)

5 מיליאמפר

מתח במצב כבוי

FPV - 5V

-

FPV

זרם במצב כבוי

1.2 mA

-

-

התנגדות קלט

-

3.6 kΩ

4.7 kΩ

זמן סינון קלט

-

0.5 מ״ש

-

מומנט הברגה של בסיס הטרמינל (מקסימום)

0.6 N_m (7 lb_in)

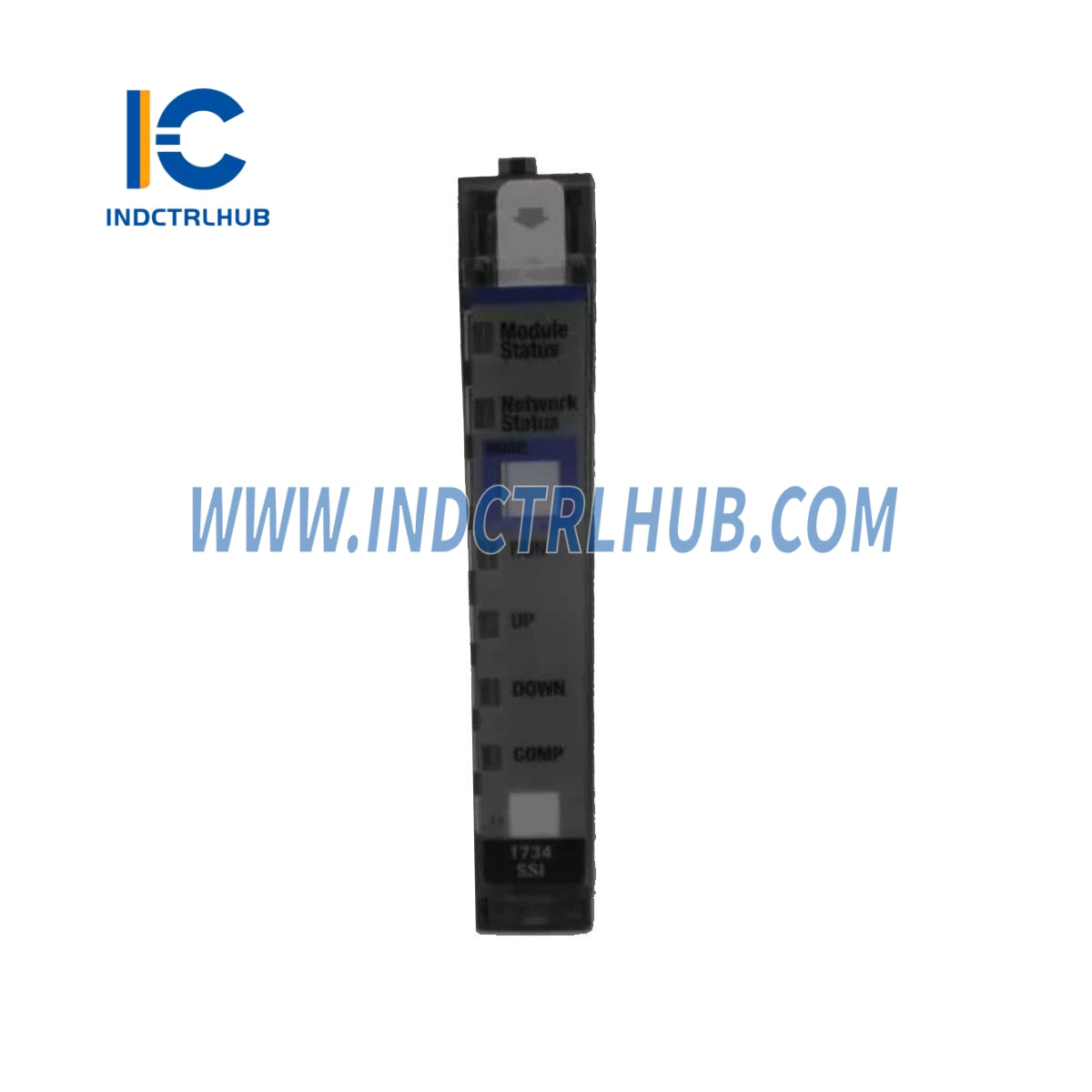

מדדי LED

כל הכוח מגיע מצד הלוגיקה

מיקום מודול

הרכבת בסיס חיווט 1734-TB, 1734-TBS

זרם POINTBus_

110 mA @ 5V DC

הספק מבוזבז

0.94 W

מתח בידוד

50V (רציף), סוג בידוד בסיסי, נבדק @ 1250V AC למשך 60 שניות (שדה למערכת)

מתח אספקת רכבת כוח שדה

מינימום:_10V DC @ 450 mA

נומינלי:_24V DC @ 450 mA

מקסימום:_28.8V DC @ 450 mA

ממדים (גובה _ רוחב _ עומק)

56 _ 12 _ 75.5 מ"מ (2.21 _ 0.47 _ 2.97 אינץ')

קטגוריית מוליך

1 _ בנמעני אות

גודל חוט

0.34_2.1 מ"מ² (22_14 AWG) חוט נחושת מוצק/מסולסל מדורג ל-75°C (167°F), בידוד מקסימלי 1.2 מ"מ (3/64 אינץ')

סוג חוט

נחושת, מבודד ביציאת המקודד

משקל

0.032 ק"ג (0.07 ליברות)

מיקום מתג מפתח

2

דירוג סוג מארז

ללא (סגנון פתוח)

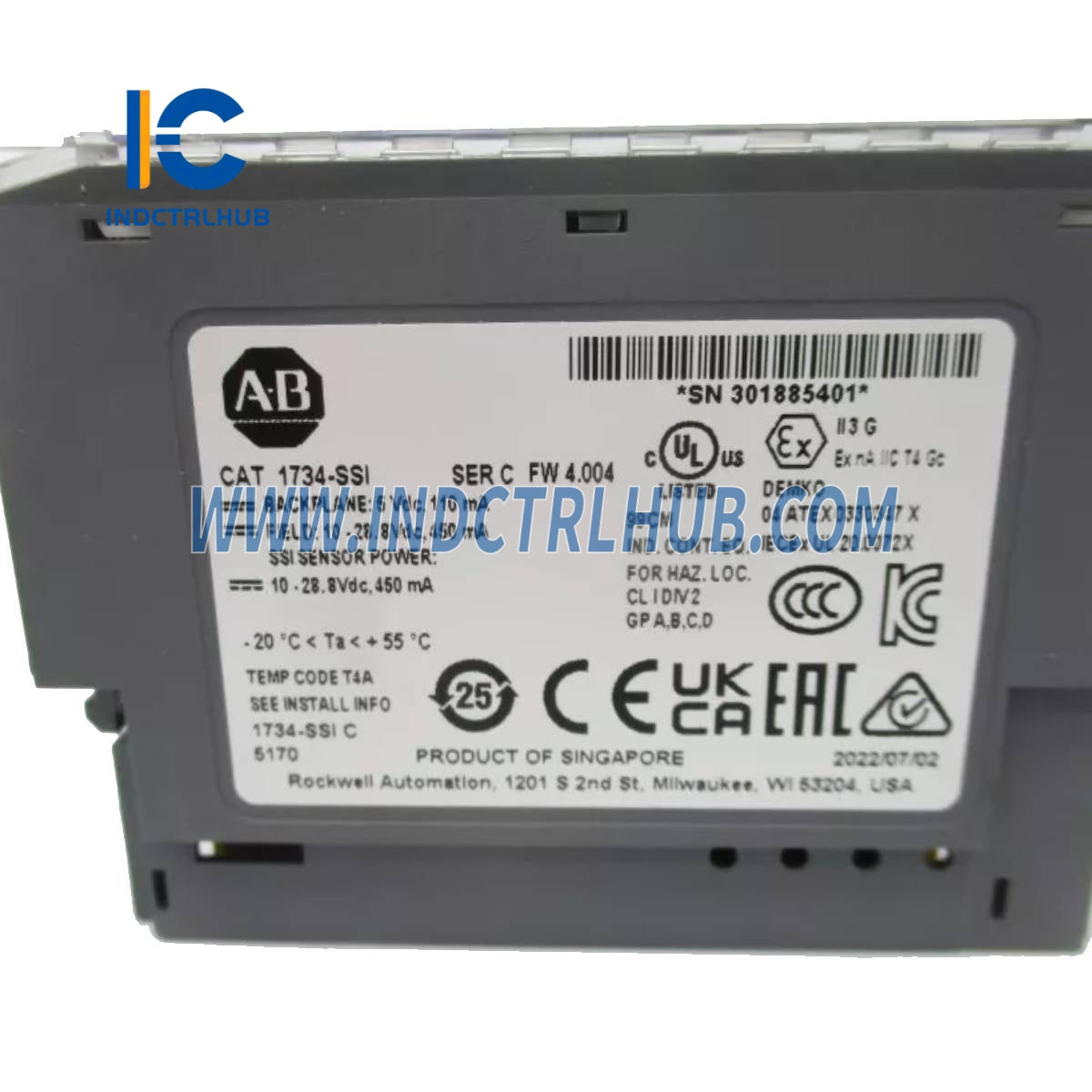

קוד טמפרטורה

צפון אמריקה:_T4A

UKEX/ATEX:_T4

IECEx:_T4
