Product Description
🔹 מידע כללי
|
יצרן |
אלן-ברדלי |
|---|---|
|
דגם/מספר חלק |
1734-AENTR |
|
תיאור |

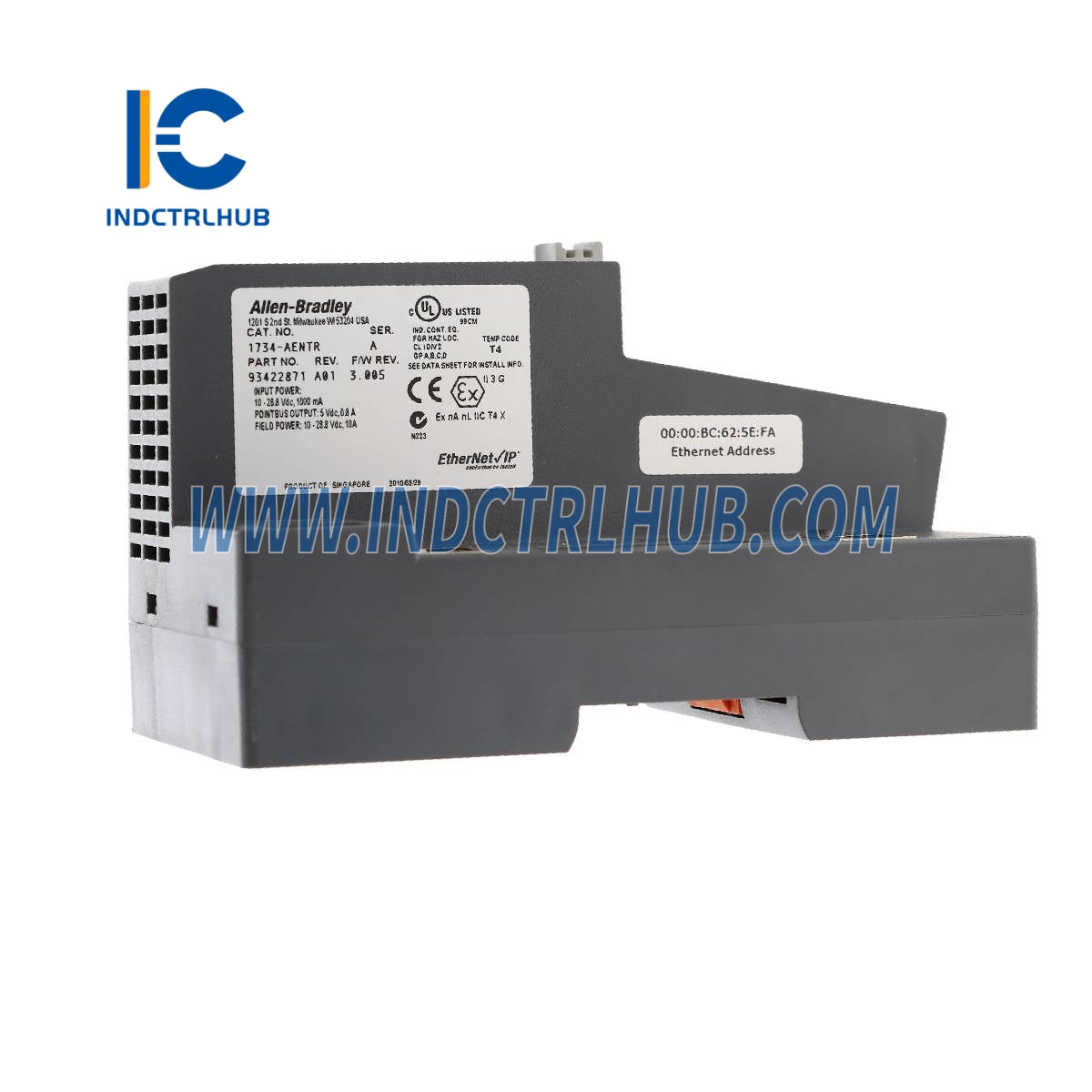

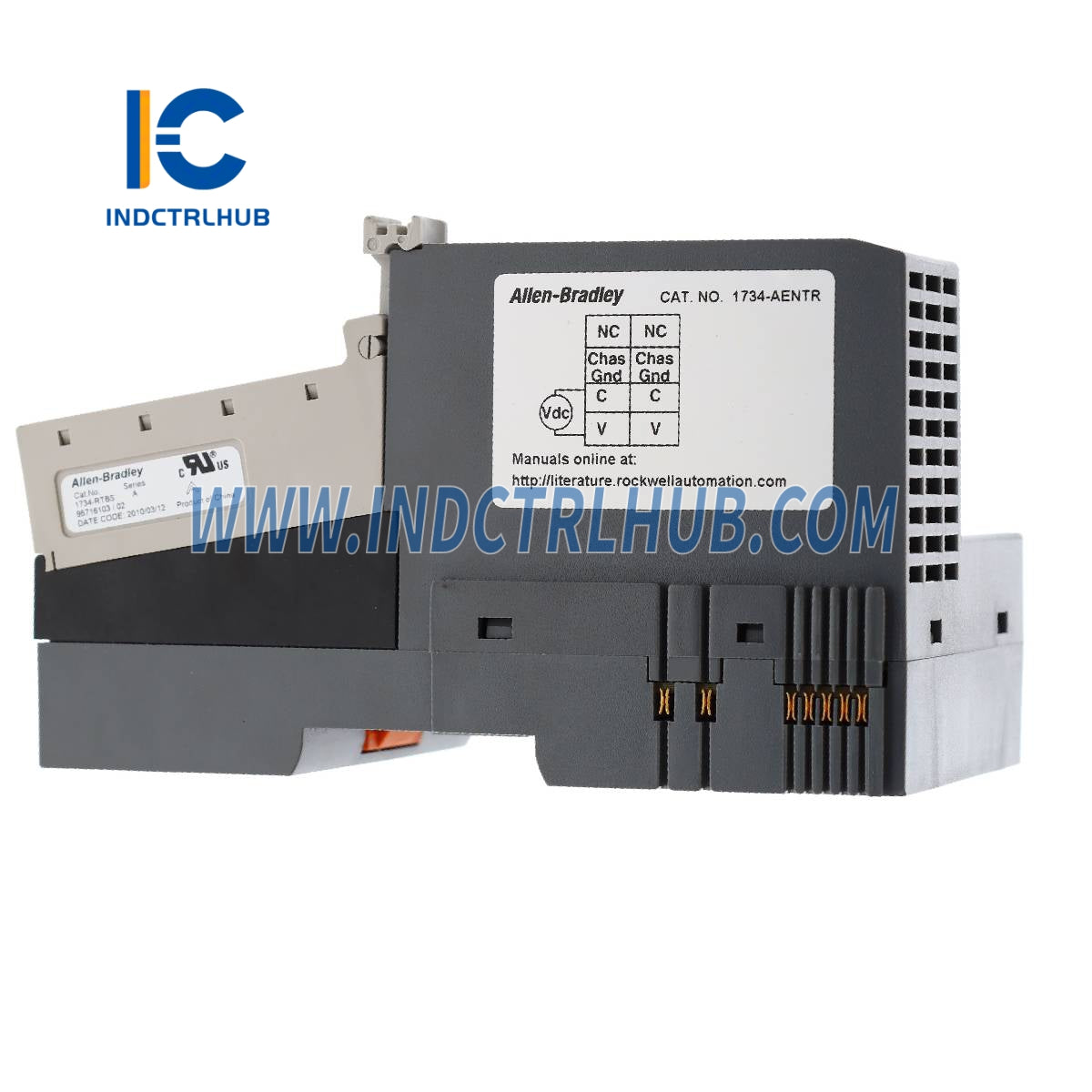

מתאם POINT I/O Ethernet |
🔹 מפרטים טכניים
|
תכונה |
ערך |
|---|---|
|
אינדיקטורים |

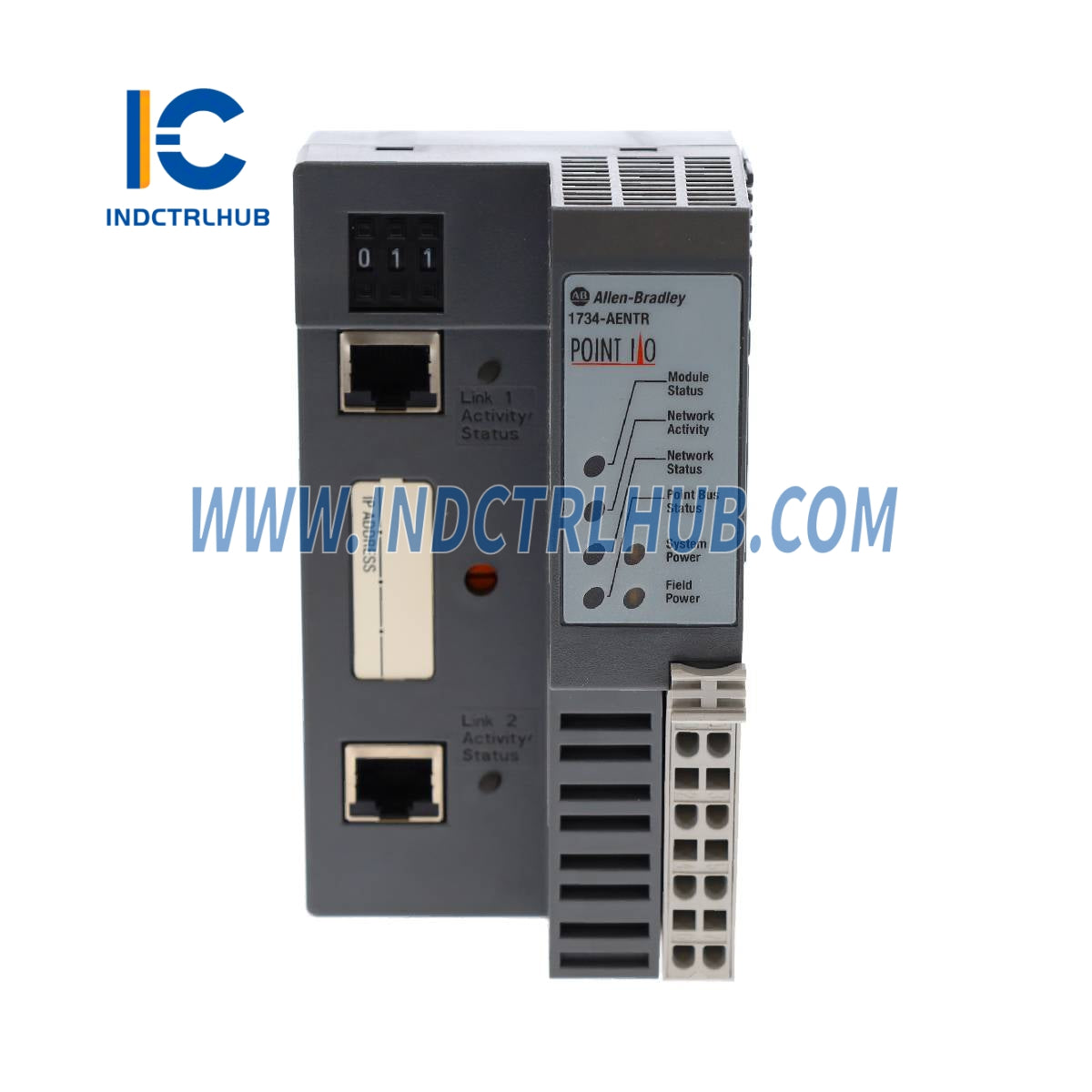

- 3 אינדיקטורים אדום/ירוק לסטטוס (מודול, רשת, POINTBus) - 1 אינדיקטור סטטוס ירוק/צהוב (פעילות רשת) - 2 אינדיקטורים ירוק/צהוב (פעילות/סטטוס קישור 1 וקישור 2) - 2 אינדיקטורים ירוקים לאספקת כוח (כוח מערכת וכוח שדה) |
|
צריכת חשמל (מקסימום) |
10.4 W @ 28.8V DC |
|
הספק צריכה (מקסימום) |
6.3 W @ 28.8V DC |
|
פיזור חום (מקסימום) |
21.5 BTU/hr @ 28.8V DC |
|
הגנת מתח קלט יתר |
מוגן מפולאריות הפוכה |
|
מתח בידוד |
50V (מתמשך), סוג בידוד מחוזק, בין כל המעגלים נבדק @ 500V AC למשך 60 שניות |
|
אספקת כוח שדה |
10…28.8V DC @ 10A |
|
פלט כוח שדה |
10…28.8V DC @ 9A |
|
קלט מודול |
10…28V DC @ 1000 mA |
|
פלט POINTBus (מקסימום) |
5V DC @ 0.8A |
🔹 מפרטים פיזיים
|
תכונה |
ערך |
|---|---|
|
ממדים (גובה×רוחב×עומק), בקירוב |
76.2 x 73.0 x 133.4 מ"מ (3.0 x 2.87 x 5.25 אינץ') |
|
משקל, בקירוב |
0.28 ק"ג (0.62 lb) |
|
דירוג סוג מארז |
ללא (סגנון פתוח) |
|
מומנט הברגת בסיס הטרמינל |
0.8 Nm (7 lb-in) |
🔹 מפרטי חיווט וסביבה
|
תכונה |
ערך |
|---|---|
|
קטגוריית כבל |
1 – על יציאות כוח 1 – על יציאות תקשורת |
|
גודל חוט (חיבורי חשמל) |
0.34…2.1 מ"מ² (22…14 AWG) חוט נחושת מוצק או מפוצל בדירוג 75°C (167°F) או יותר, בידוד מקסימום 1.2 מ"מ (3/64 אינץ') 90°C (194°F) עבור ControlLogix |
|
חיווט את'רנט |
מחבר RJ45 לפי IEC 60603-7 כבל מינימום 2 או 4 זוגות קטגוריה 5e (TIA 568-B.1) כבל קטגוריה 5 (ISO/IEC 24702) |
|
קוד טמפרטורה צפון אמריקאי |
T4 |
|
קוד טמפרטורה ATEX |
T4 |
🔹 מפרטי ספק כוח
|
תכונה |
ערך |
|---|---|
|
דירוג מתח כניסה |
24V DC @ 10A |
|
טווח מתח כניסה |
10…28.8V DC |
|
הספק צד שדה (מקסימום) |
24V DC @ 400 mA |
|
זרם התחלתי (מקסימום) |
6 A למשך 10 מ"ש |
|
הגנת מתח קלט יתר |
מוגן מפולאריות הפוכה |
|
זרם פלט POINTBus (מקסימום) |
5V DC @ 0.8A |
|
הגנה מפני הפרעות |
מתח הפלט נשאר בתוך המפרטים כאשר הקלט נופל למשך 10 מ"ש ב-10V עם עומס מקסימלי |
