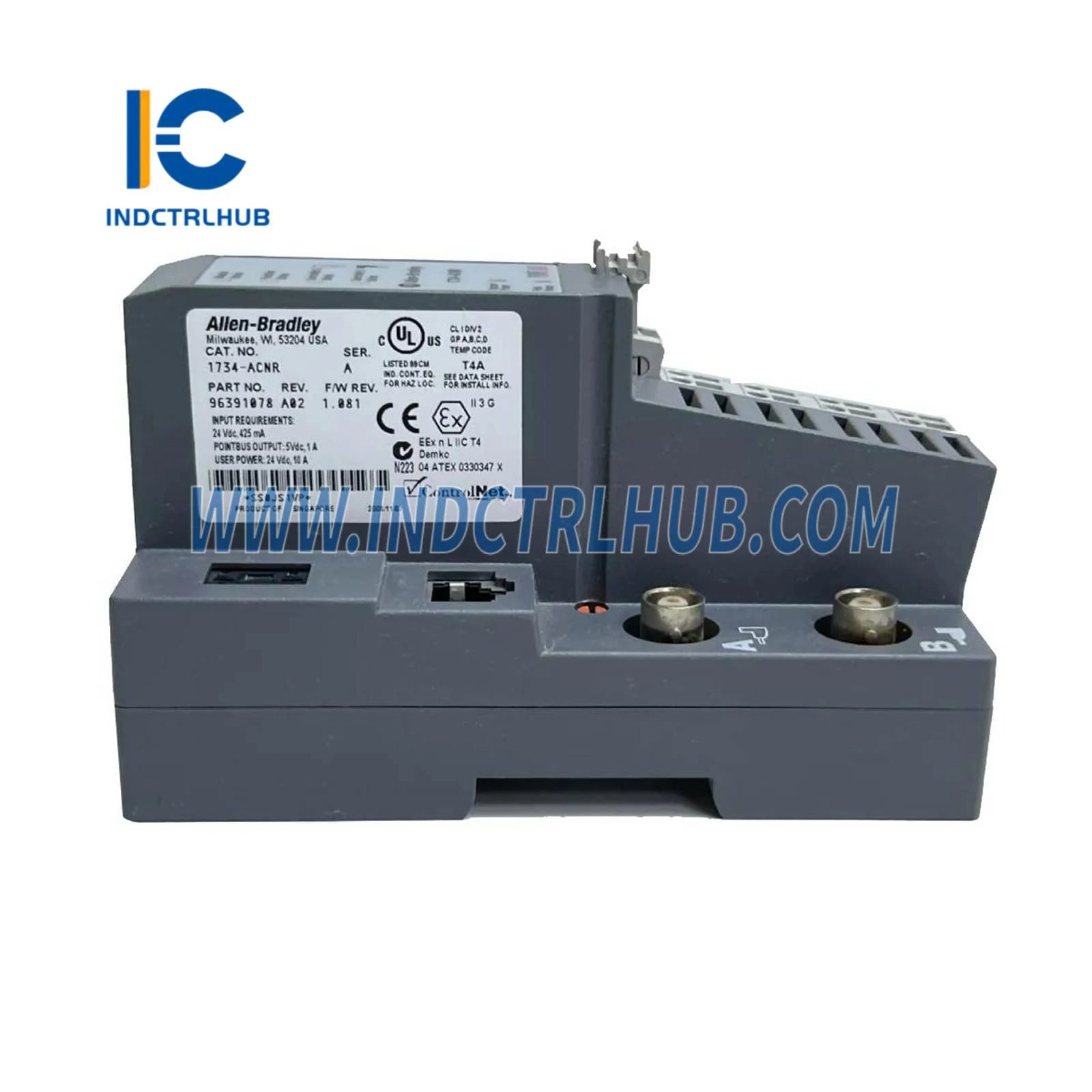

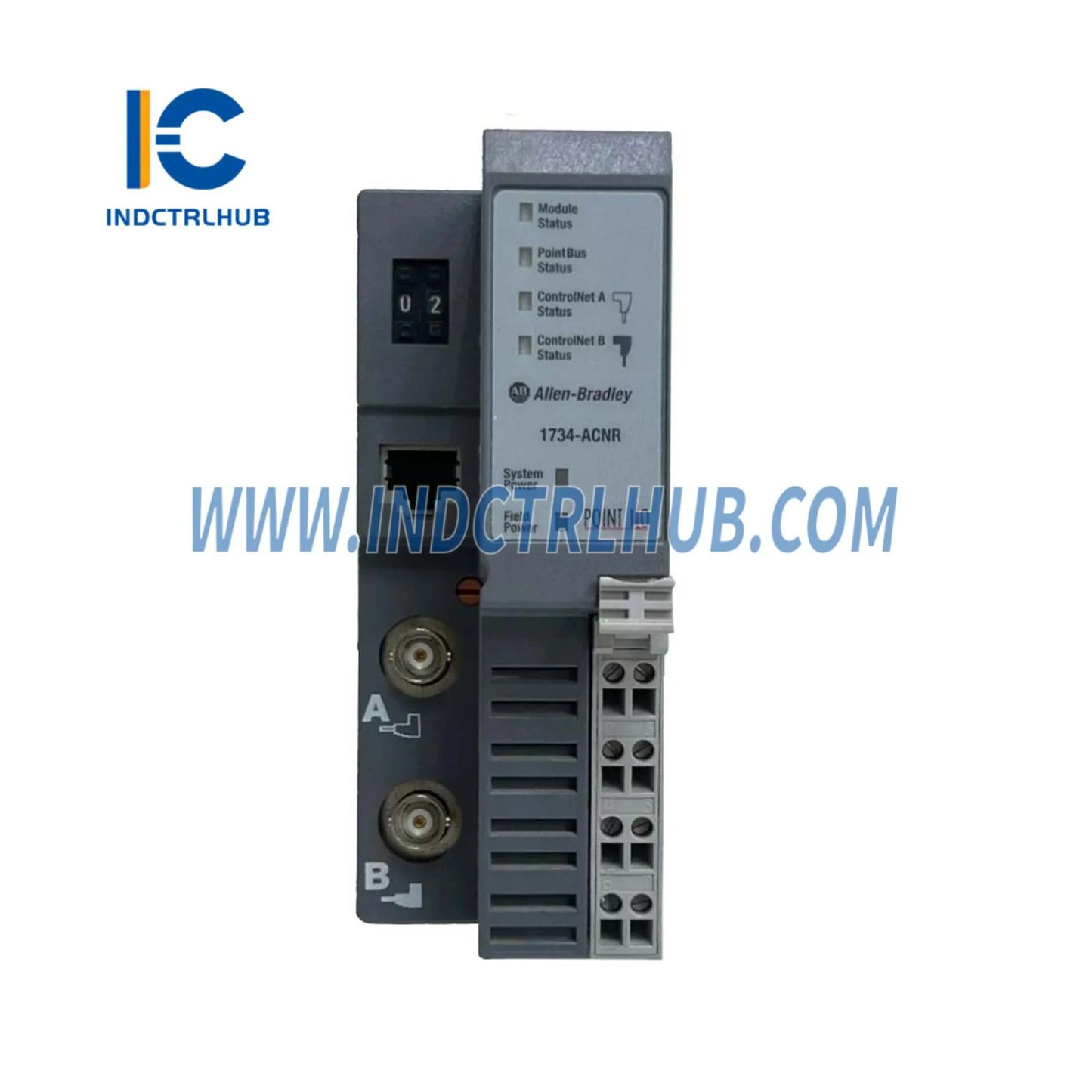

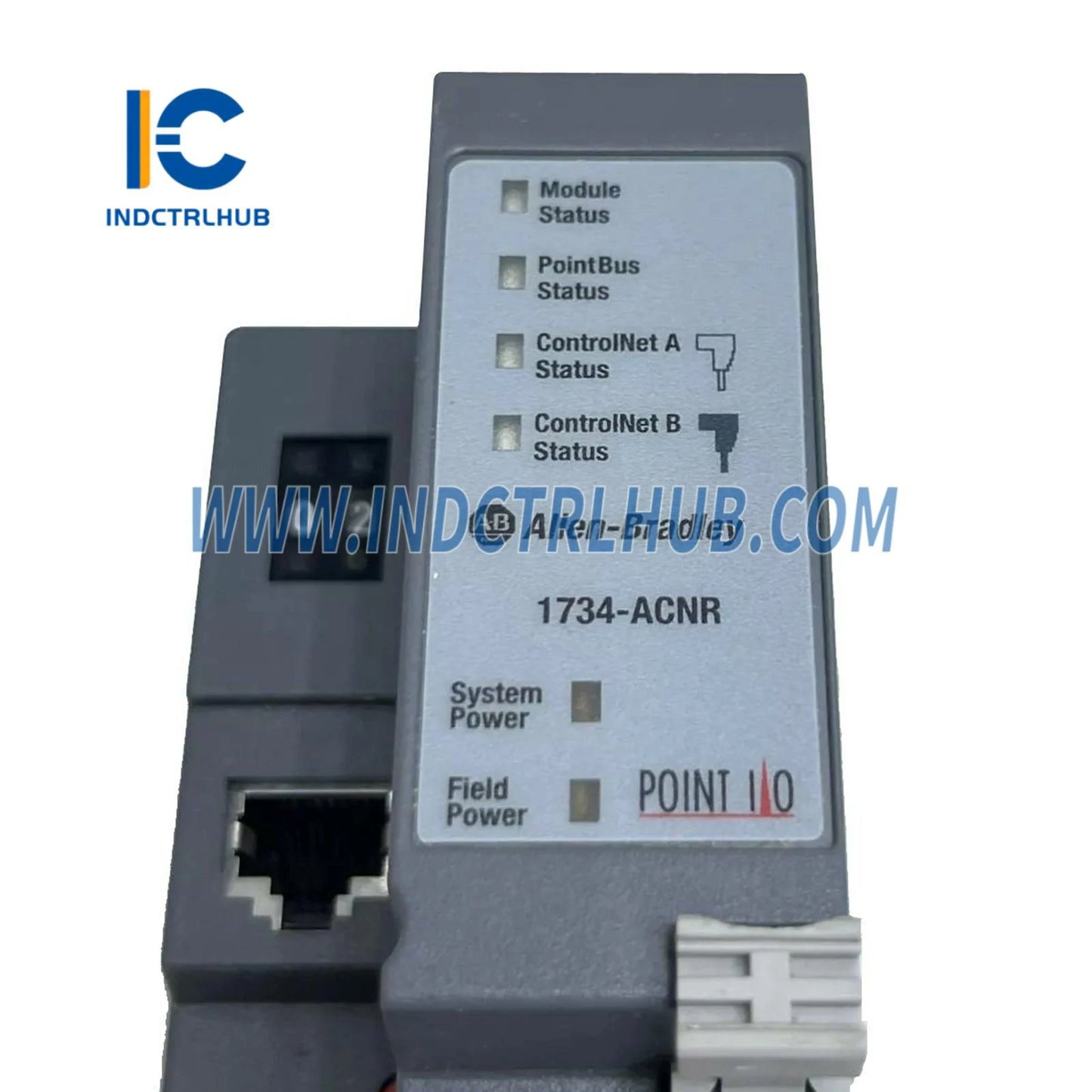

אלן ברדלי 1734-ACNR מתאם ControlNet לנקודת I/O

מספר דגם/חלק

1734-ACNR

תיאור

מתאם POINT I/O ControlNet

מספר צמתים (מקסימום)

1

מיקום מודול

מודול הפעלה _ צד שמאל של מערכת POINT I/O

מתח כניסה (נומינלי)

24V DC

טווח מתח כניסה

10_28.8V DC

מתח בידוד

50V (רציף), סוג בידוד בסיסי

חוזק דיאלקטרי

נבדק ב-750V AC למשך 60 שניות (תקשורת למערכת, הספק משתמש למערכת, הספק משתמש לתקשורת, וכל המעגלים לאדמת השלדה)

ממדים (גובהxרוחבxעומק), בקירוב

76.2 x 54.9 x 133.4 מ"מ (3.0 x 2.16 x 5.25 אינץ׳)

משקל, בקירוב

255 גרם (9 אונקיות)

שם הרשת

ControlNet

סוג סיום

אין

הגנה אלקטרונית

לא

אבחון

לא

דירוג סוג מארז

ללא (סגנון פתוח)

תאימות פלטפורמה/מעבד

1747, 1756, 1761, 1762, 1764, 1789, 1794

סוג ממשק תקשורת

מתאם

סוג המכשיר

ממשק תקשורת

קיבולת קלט בייט

248

קיבולת פלט בייט

248

מתח ספק כוח (נומינלי)

24V DC

טווח מתח הפעלה

10_28.8V DC

צריכת חשמל

10.2 W @ 28.8V DC

הספק מפזר (מקסימום)

5.0 W @ 28.8V DC

פיזור חום (מקסימום)

16.9 BTU/hr @ 28.8V DC

זרם התחלתי (מקסימום)

6 A למשך 10 מ"ש

קו כוח שדה (מתח נומינלי)

24V DC

טווח מתח אספקת חשמל לשדה

10_28.8V DC

זרם אספקת קו כוח שדה (מקסימום)

10 A

זרם פלט POINTBus (מקסימום)

1 A @ 5V DC +5% (4.75_5.25V DC)

הגנת כניסת מתח יתר

מוגן מפני קוטביות הפוכה

הגנה מפני הפרעות

מתח הפלט נשאר בתוך המפרטים כאשר הקלט נופל למשך 10 מ"ש ב-10V עם עומס מקסימלי

גודל חוט (חיווט כוח)

0.25_2.5 מ"מ² (22_14 AWG) חוט נחושת מוצק או מפוצל, מדורג ל-75°C (167°F) או יותר, בידוד מקסימלי 1.2 מ"מ (3/64 אינץ')

קטגוריית חוט

1 ביציאות כוח, 2 ביציאות תקשורת

מומנט הברגת בסיס טרמינל

0.6 N_m (7 lb_in)

קוד טמפרטורה צפון אמריקאי

T4A

קוד טמפרטורה UKEX/ATEX

T4

קוד טמפרטורה IECEx

T4
