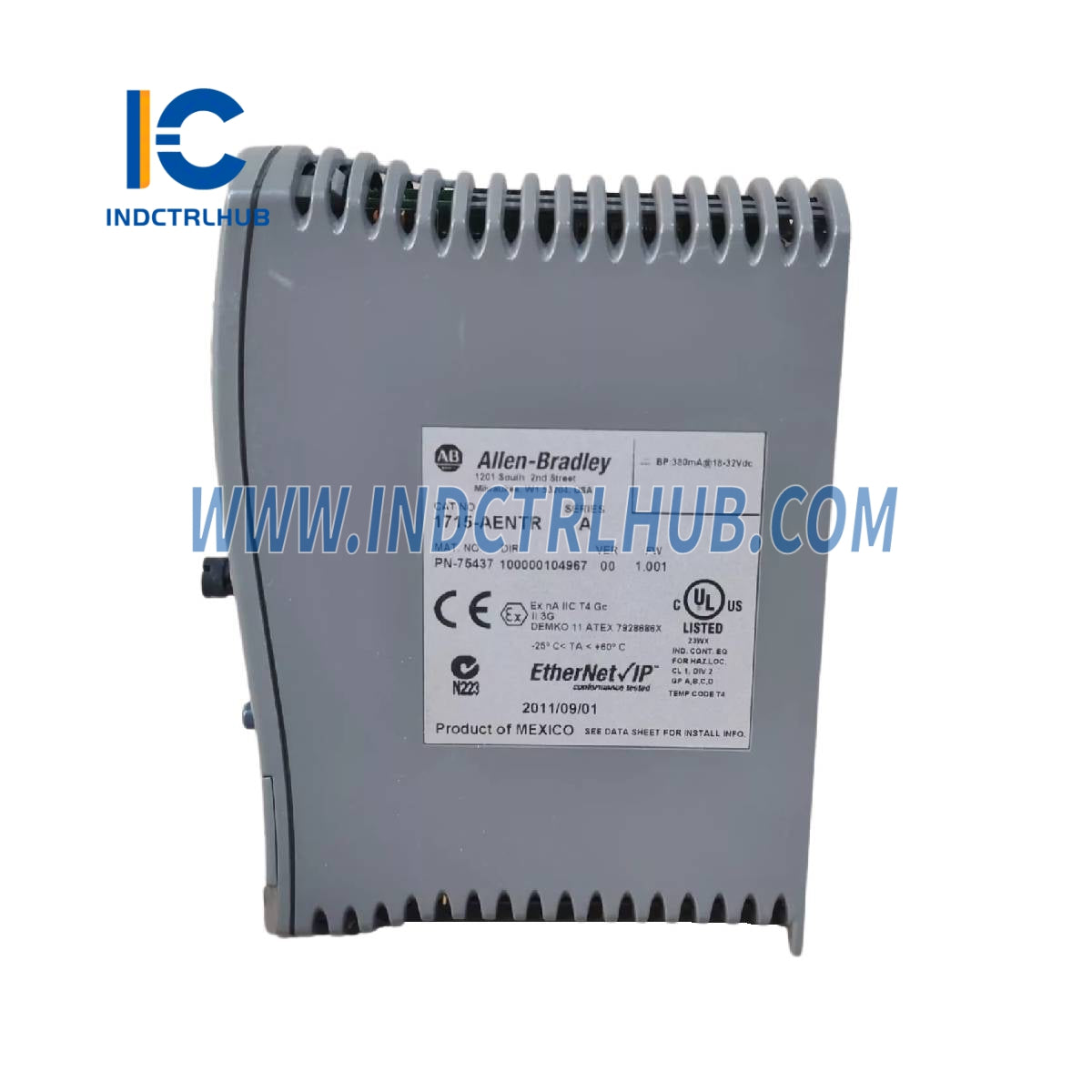

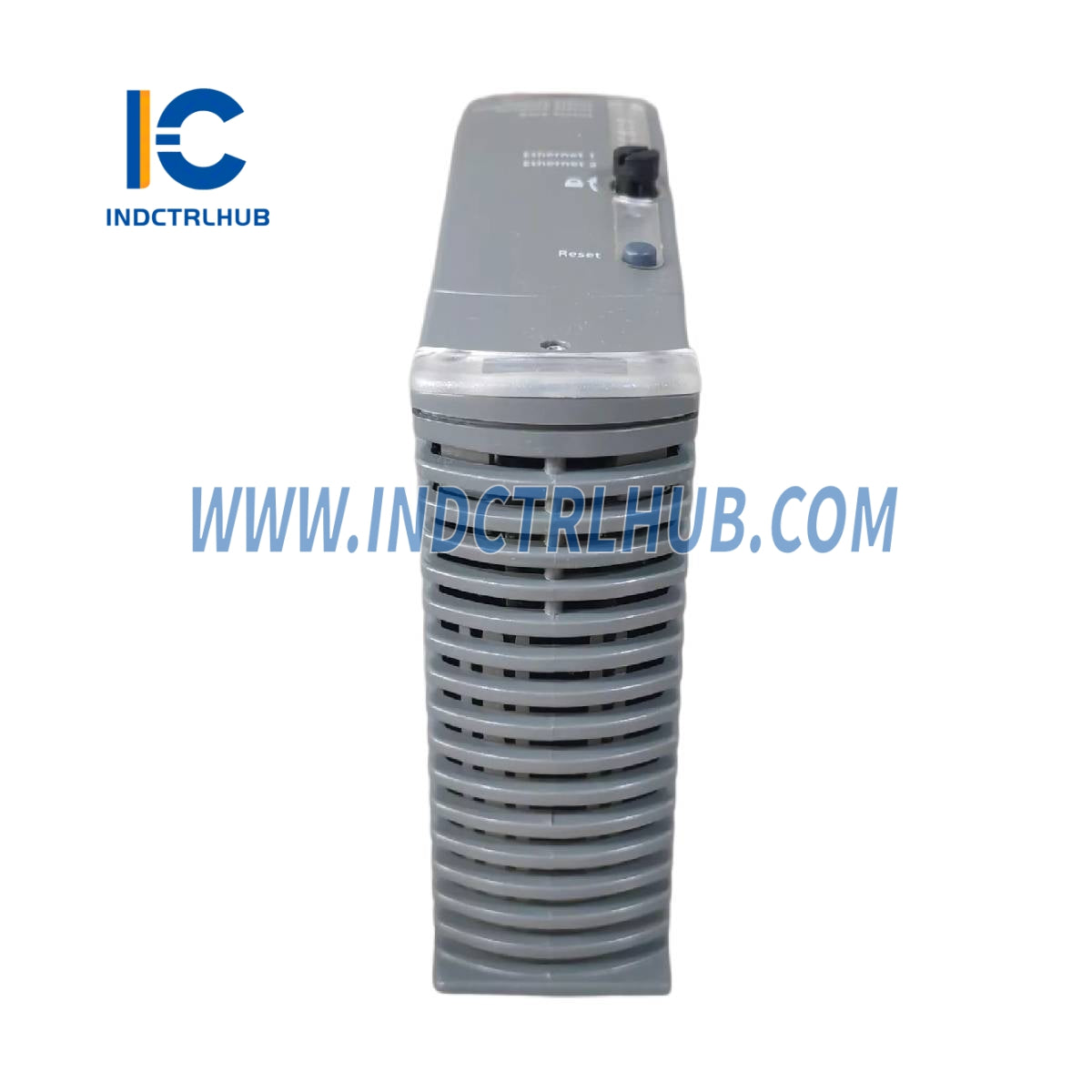

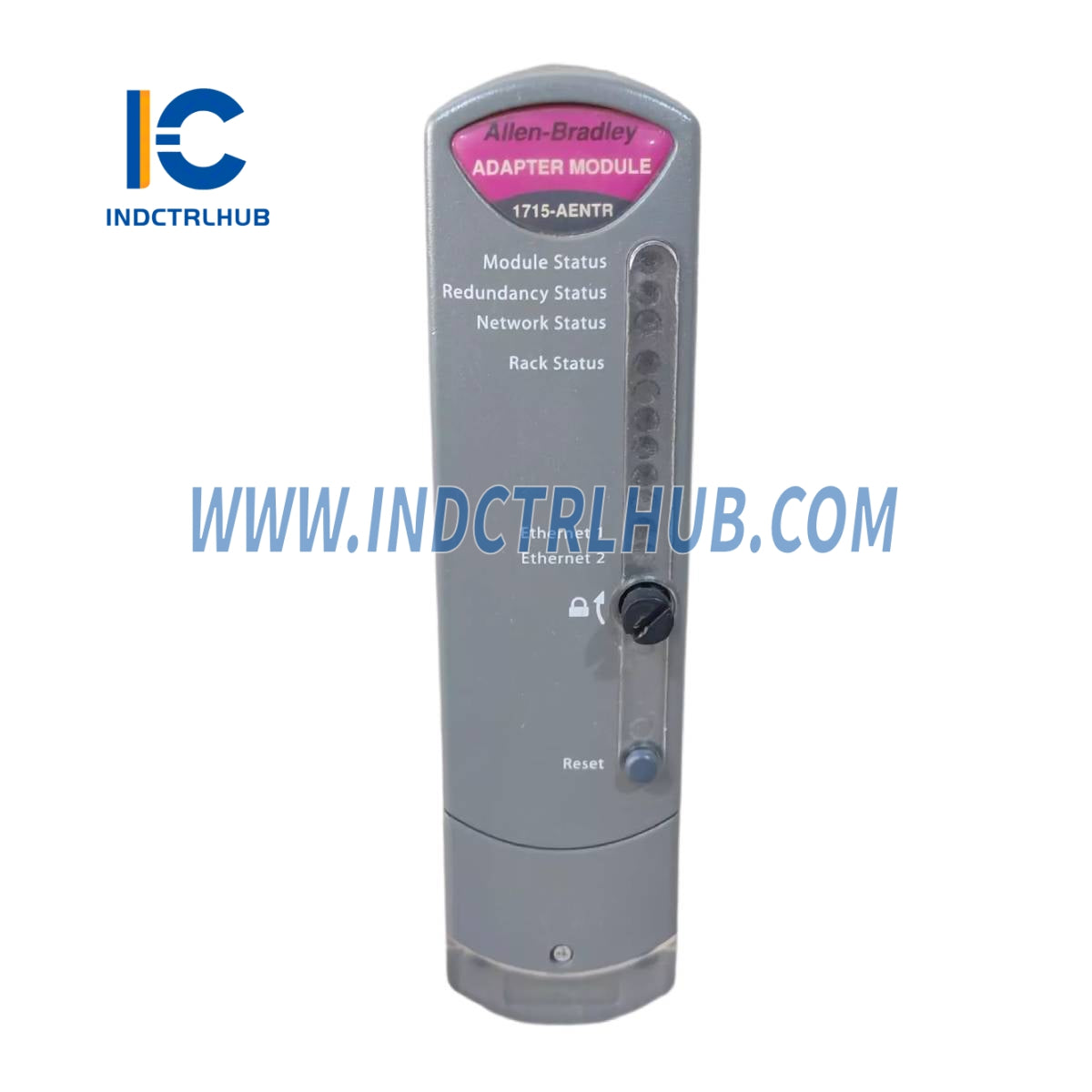

אלן ברדלי 1715-AENTR/A 1715 מערכת קלט/פלט מיותרת אדומה

מספר דגם/חלק

1715-AENTR/A (מתאם EtherNet/IP) & 1715-A2A (בסיס מודול)

תיאור

מערכת I/O מיותרת 1715

מודולים מקסימליים נתמכים

24 לזוג מתאם

טווח מתח הפעלה

18-32V DC

דרישות כוח

- 1715-AENTR לוח אחורי: 380mA @ 18-32V DC__- 1715-A2A הספק כניסה: 10.4A מקסימום כולל, 400mA מקסימום לכל חריץ @ 18-32V DC

מגבלת כוח חסינת תקלות

< 3.2A

פיזור הספק

8W מקסימום לכל מתאם

מתח בידוד

50V (רציף), סוג בידוד בסיסי__אין בידוד בין יציאות אתרנט או כוח DC בודדות__נבדק סוג @ 500V AC למשך 60 שניות

יחידת בסיס

1715-A2A (יחידת בסיס מתאם עם 2 חריצים)

סוג פיוז

4A, 125V, סוג T

משקל

- מודול 1715-AENTR: 420 גרם (14.82 אונקיות)__- יחידת בסיס 1715-A2A: 283 גרם (9.98 אונקיות)

קטגוריית חיווט

2 - על יציאות כוח__2 - על יציאות תקשורת

גודל חוט

- כוח DC: נחושת מוצקה/מסועפת יחידה 2.5 מ"מ² (12 AWG), מדורג ל-85°C (185°F), אורך קילוף 7 מ"מ__- חיבור לאדמה: מינימום 4 מ"מ² (10 AWG)

סוג כבל (אתרנט)

מחבר RJ45 מגן (IEC 60603-7)__קטגוריה 5e מינימום (TIA 568-B.1) או קטגוריה 5 מגן (ISO/IEC 24702)

סוג מארז

ללא (סגנון פתוח)

טמפרטורת הפעלה

-25 עד 60°C (-13 עד 140°F)

טמפרטורת אוויר מקסימלית בסביבה

60°C (140°F)

טמפרטורה לא בתפעול

-40 עד 85°C (-40 עד 185°F)

לחות יחסית

10-95% ללא עיבוי

עמידות לרעידות

2g ב-10-500Hz (IEC 60068-2-6)

זעזוע (בתפעול)

- הרכבה על מסילת DIN: 25g__- הרכבה על לוח: 30g

זעזוע (לא בתפעול)

- מותקן: 30g__- לא מותקן (עם ממלאי חריצים): 50g

פליטות

CISPR 11 (IEC 61000-6-4) Class A

עמידות ל-ESD

IEC 61000-4-2: 6kV מגע, 8kV פריקת אוויר

עמידות לקרינה אלקטרומגנטית (RF)

IEC 61000-4-3:__20V/m (80-1000MHz, 1kHz 80% AM)__10V/m (1000-2000MHz, 1kHz 80% AM)__10V/m (900MHz, 200Hz 50% פולס 100% AM)__10V/m (1890MHz, 200Hz 50% פולס 100% AM)__3V/m (2000-2700MHz, 1kHz 80% AM)

עמידות EFT/B

IEC 61000-4-4:__±3kV ב-5kHz על יציאות חשמל__±2kV ב-5kHz על יציאות Ethernet מוארכות

עמידות לזעזועים זמניים

IEC 61000-4-5:__±1kV קו-קו (DM), ±2kV קו-אדמה (CM) על יציאות כוח__±2kV קו-אדמה (CM) על יציאות Ethernet מוארכות

עמידות להפרעות RF מולחמות

IEC 61000-4-6: 10V rms (150kHz-80MHz, 1kHz 80% AM)
