Product Description
מידע כללי
|
פרמטר |
ערך |
|---|---|
|
יצרן |
אלן-ברדלי |
|
דגם/מספר חלק |

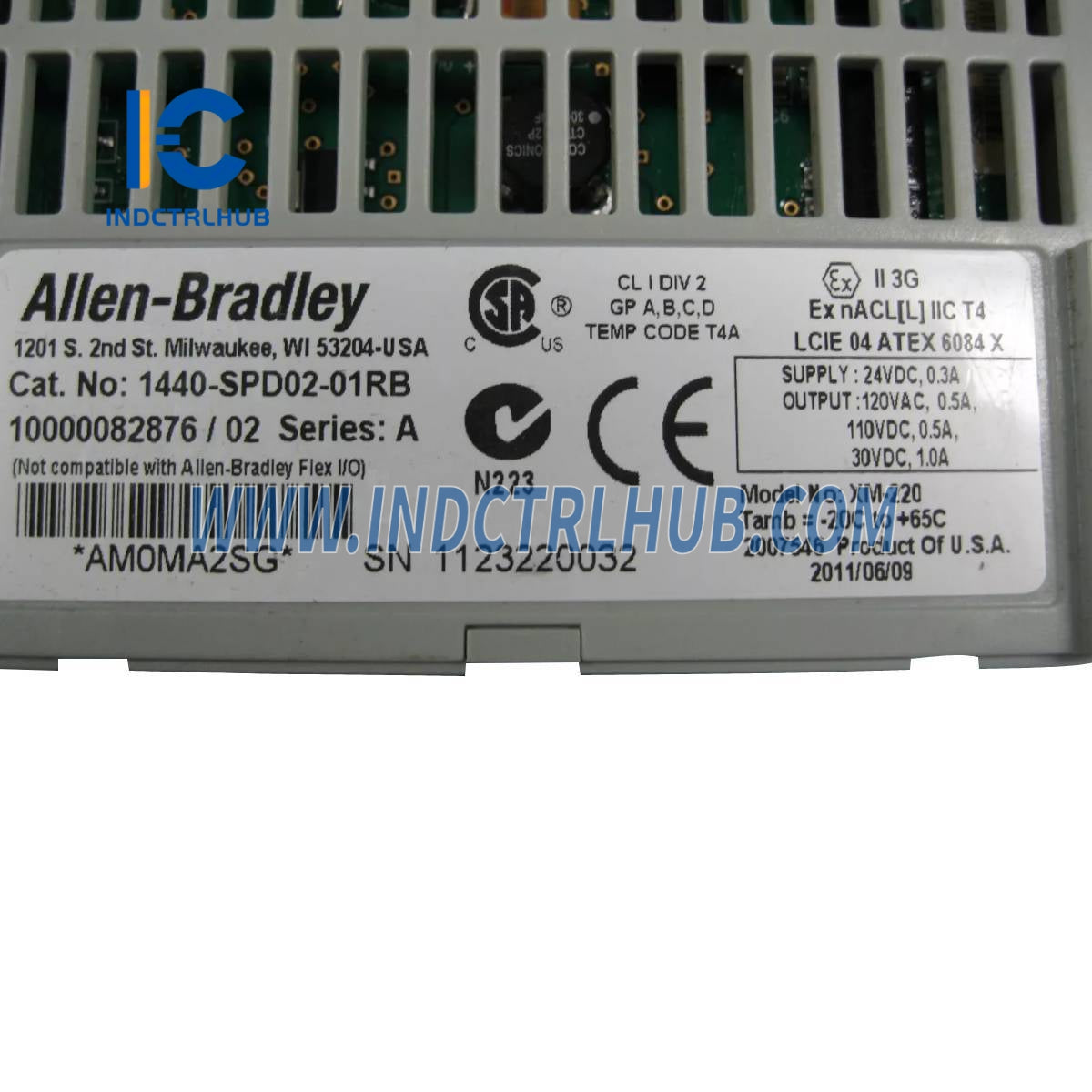

1440-SPD02-01RB |
|
תיאור |

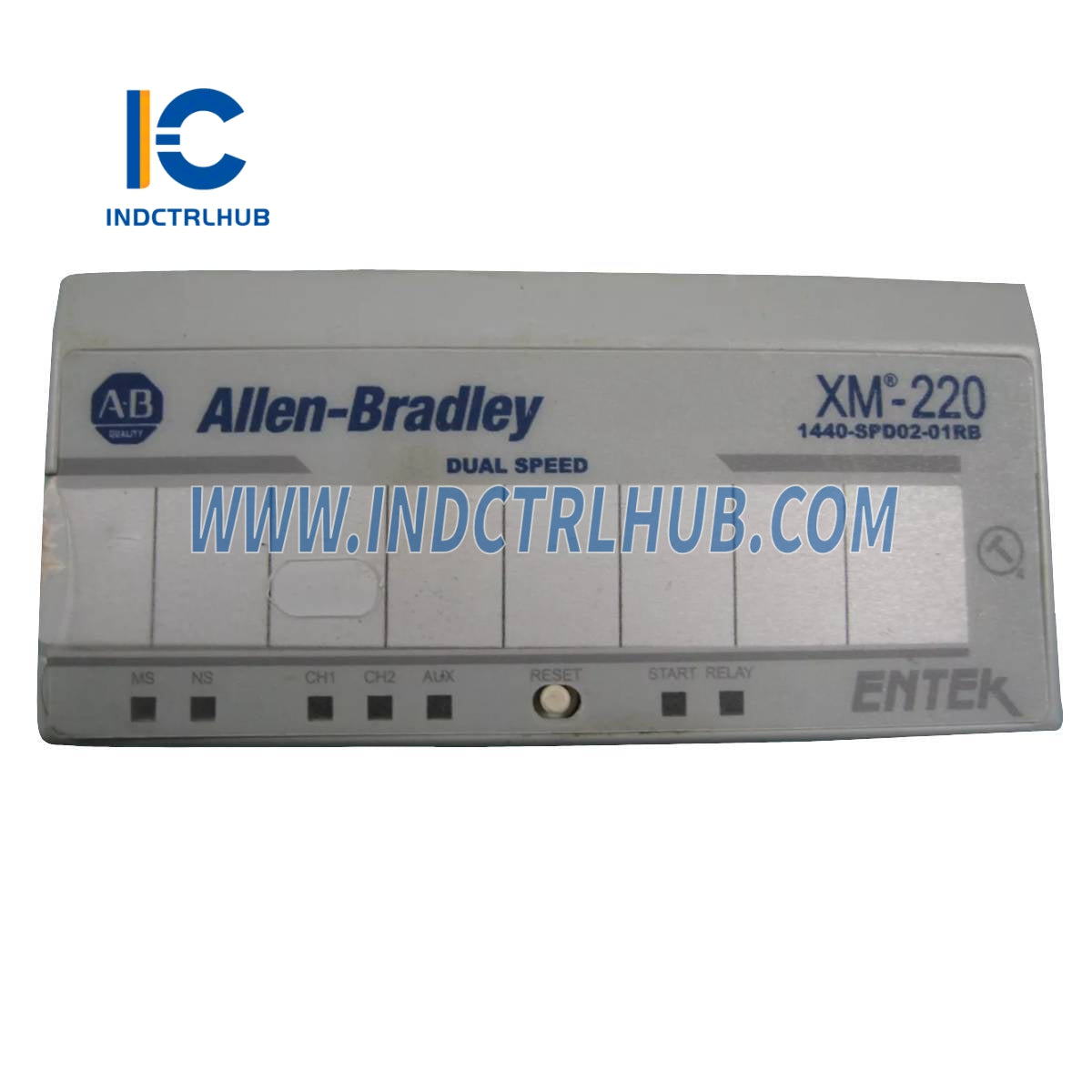

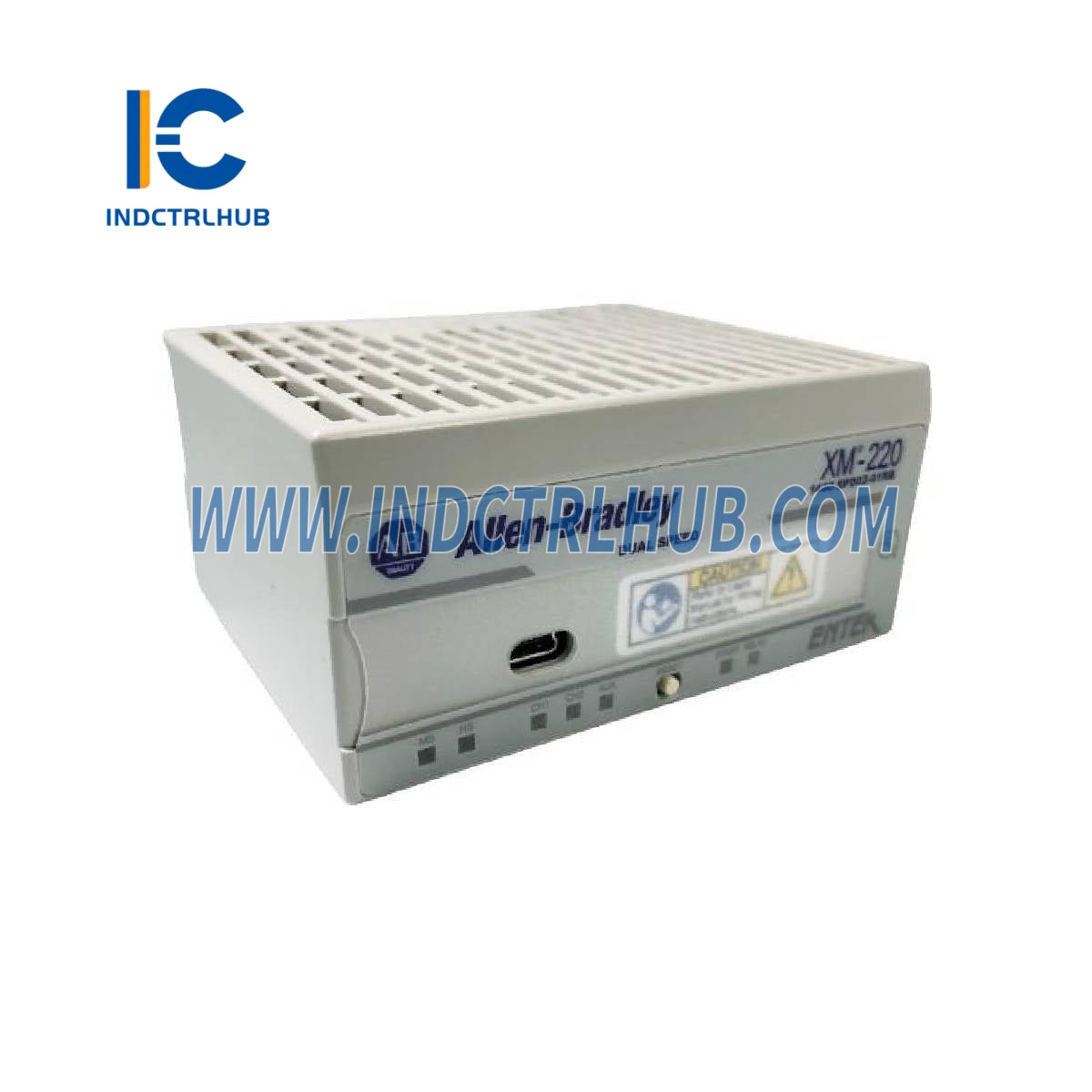

מודול מדידת מהירות כפולה XM-220 |
מפרטים טכניים
קלטים
|
פרמטר |
ערך |
|---|---|
|
קלטי טכומטר |
±25V (50V מקסימום שיא לשיא), אותות גלאי זרם אדדי, גלאי מגנטי, התקני פלט TTL |
|
התנגדות קלט |
120 kΩ מינימום |
|
טווח מהירות/תדר |
1…1,200,000 סל"ד / 0.0167…20,000 הרץ |
|
שגיאת מדידת מהירות |
1…240 סל"ד: ±0.2 סל"ד 241…12,000 סל"ד: ±2 סל"ד 12,001…20,400 סל"ד: ±5 סל"ד 20,401…120,000 סל"ד: ±20 סל"ד 120,001…360,000 סל"ד: ±50 סל"ד 360,001…1,200,000 סל"ד: ±160 סל"ד |
יציאות
|
פרמטר |
ערך |
|---|---|
|
פלטים 4…20 mA |
כל פלט מתוכנת באופן עצמאי למהירות או תאוצה, מכל אחד מהערוצים שני פלטים מבודדים עומס מקסימלי 300 Ω מאגר פעיל אחד לכל ערוץ קלט |
|
פלטים מבופרים |
טווח הפלט ניתן לתצורה על ידי חיווט: -24…9V, -5…24V, -5…9V פלט שלישי במצב ערוץ יחיד מיותר זמין פולט גל ריבועי CMOS (0…5V) התואם לאות הקלט הפעיל |
זיהוי תקלה בחיישן
|
פרמטר |
ערך |
|---|---|
|
טרנסדוסר זרם אדדי |
מתח הטיה בהשוואה למגבלות תקלה |
|
חיישני מגנט |
מקור זרם זמין להטיית חיישני מגנט פסיביים לזיהוי מעגל פתוח או קצר |
אינדיקטורים
|
פרמטר |
ערך |
|---|---|
|
מצב מודול |
אדום/ירוק |
|
מצב רשת |
אדום/ירוק |
|
מצב ערוץ 1 |
צהוב/אדום |
|
מצב ערוץ 2 |
צהוב/אדום |
|
מדד הפעלה |
צהוב |
|
מדד ריליי |
אדום |
|
מדד עזר |
שמורה לשימוש עתידי |
ריליי מובנה
|
פרמטר |
ערך |
|---|---|
|
מתח (מקסימום) |
120V DC, 125V AC |
|
זרם (מקסימום) |
3.5 A (מתדרג ל-2 A ב-65 °C) |
|
הספק (מקסימום) |
60 W, 62.5 VA |
|
דירוגי סוכנויות |
120V AC @ 0.5 A 110V DC @ 0.3 A 30V DC @ 1.0 A |
|
מצבי בטיחות מפני כשל |
לרוב מונע (בטוח מפני כשל) לרוב לא מונע (לא בטוח מפני כשל) |
|
אפשרויות נעילה |
נעילה / ללא נעילה |
|
השהיית זמן |
0…25.5 שניות (ניתן לכוונן בהגדלות של 100 מ"ש) |
|
לוגיקה |
לוגיקת AND/OR בודדת או זוגית לאזעקות |
|
אפשרויות איפוס |
מתג איפוס מקומי על המודול איפוס מרחוק דרך חיווט בסיס הטרמינל איפוס דיגיטלי דרך ממשק סידורי או DeviceNet |
הפעלה של סטטוס אזעקה
|
פרמטר |
ערך |
|---|---|
|
סוגי סטטוס |
נורמלי התראה סכנה נטרל תקלה בממיר תקלה במודול תקלה בטאכו |
תצורה
|
פרמטר |
ערך |
|---|---|
|
הגדרה לא נדיפה |
נשמר בזיכרון לא נדיף ניתן למחיקה באמצעות פקודת איפוס מודול (סיריאלי או DeviceNet) |
הספק
|
פרמטר |
ערך |
|---|---|
|
ספק כוח למודול |
24V DC |
|
צריכת חשמל |
300 mA מקסימום / 225 mA טיפוסי |
|
ייצור חום |
7 W (24 BTU/hr) מקסימום 4 W (14 BTU/hr) טיפוסי |
|
הספק טרנסדוסר |
24V DC מבודד (ניתן להתאמה על ידי המשתמש עם חיווט) |
מגבלות סביבתיות
|
פרמטר |
ערך |
|---|---|
|
טמפרטורת הפעלה |
-20…65 °C (-4…149 °F) |
|
טמפרטורת אחסון |
-40 עד 85 °C (-40 עד 185 °F) |
|
ציפוי קונפורמי |
IPC-A-610C (כל לוחות המעגל המודפס מצופים באופן קונפורמי) |
|
טמפרטורת אוויר סביבתית (מקסימום) |
65 °C (149 °F) |
מאפיינים פיזיים
|
פרמטר |
ערך |
|---|---|
|
בסיס טרמינל |
1440-TB-B |
|
ממדים (גובה x רוחב x עומק) |
97 x 94 x 94 מ"מ (3.8 x 3.7 x 3.7 אינץ') |
