Product Description
Présentation du produit

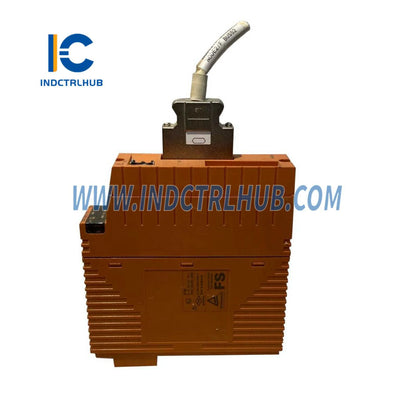

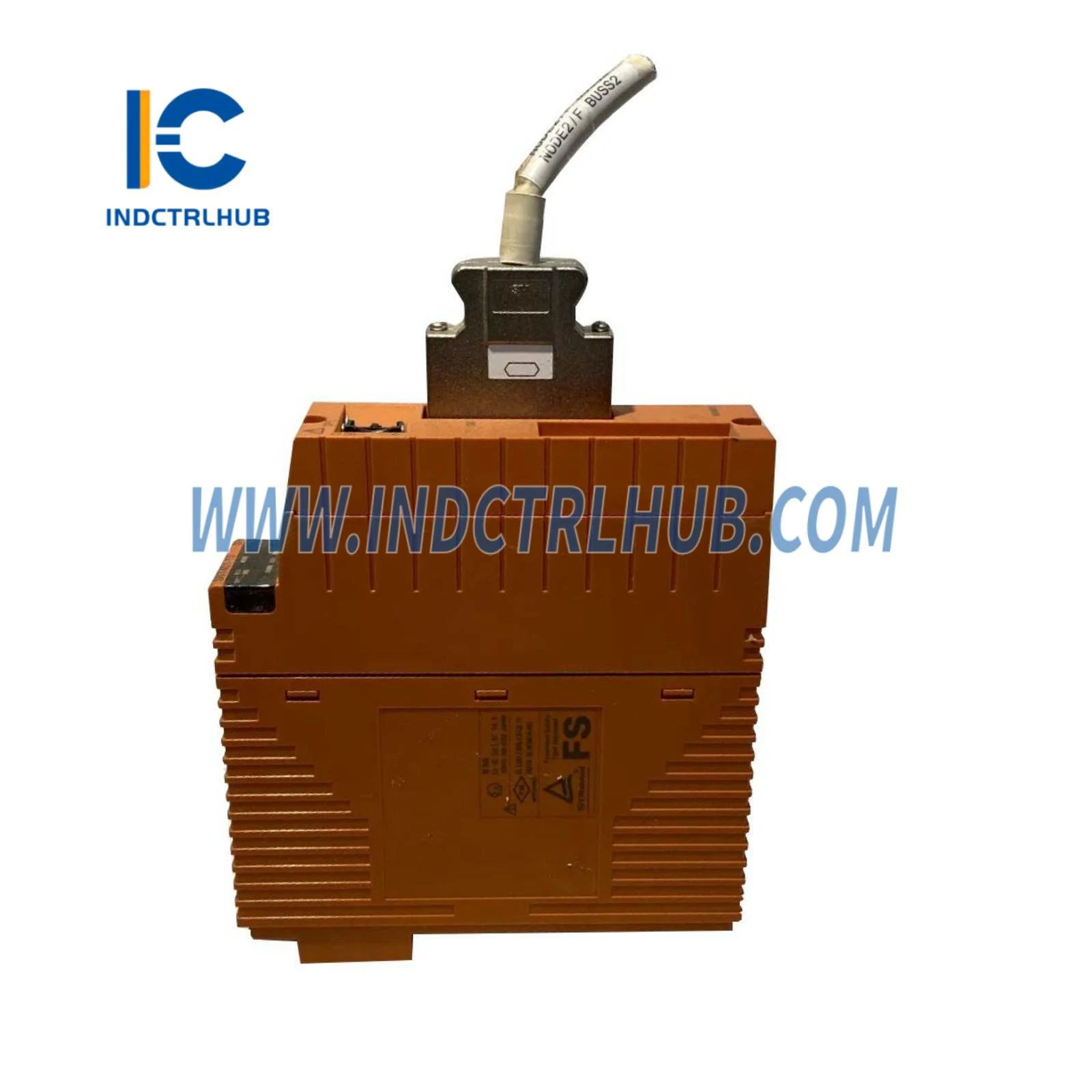

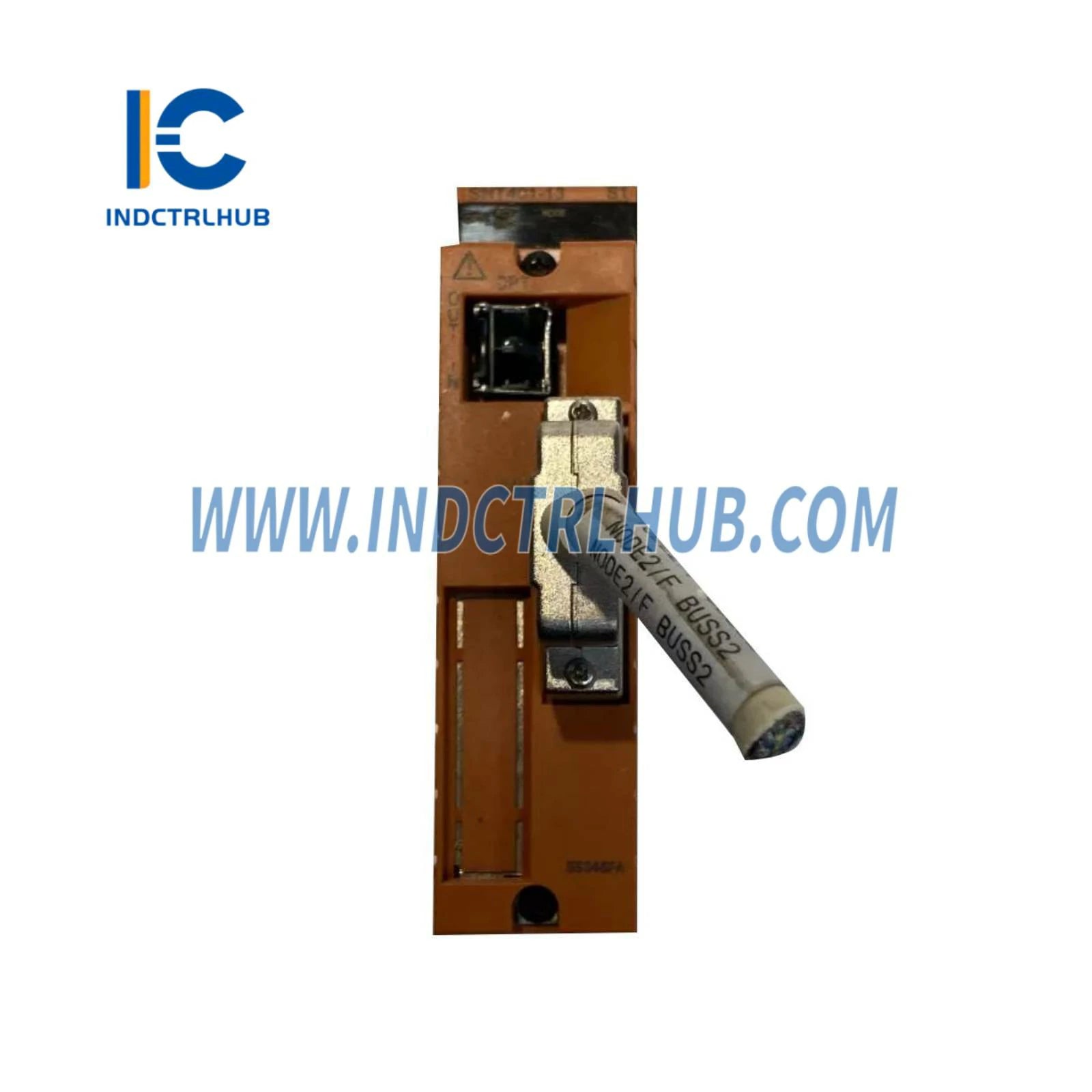

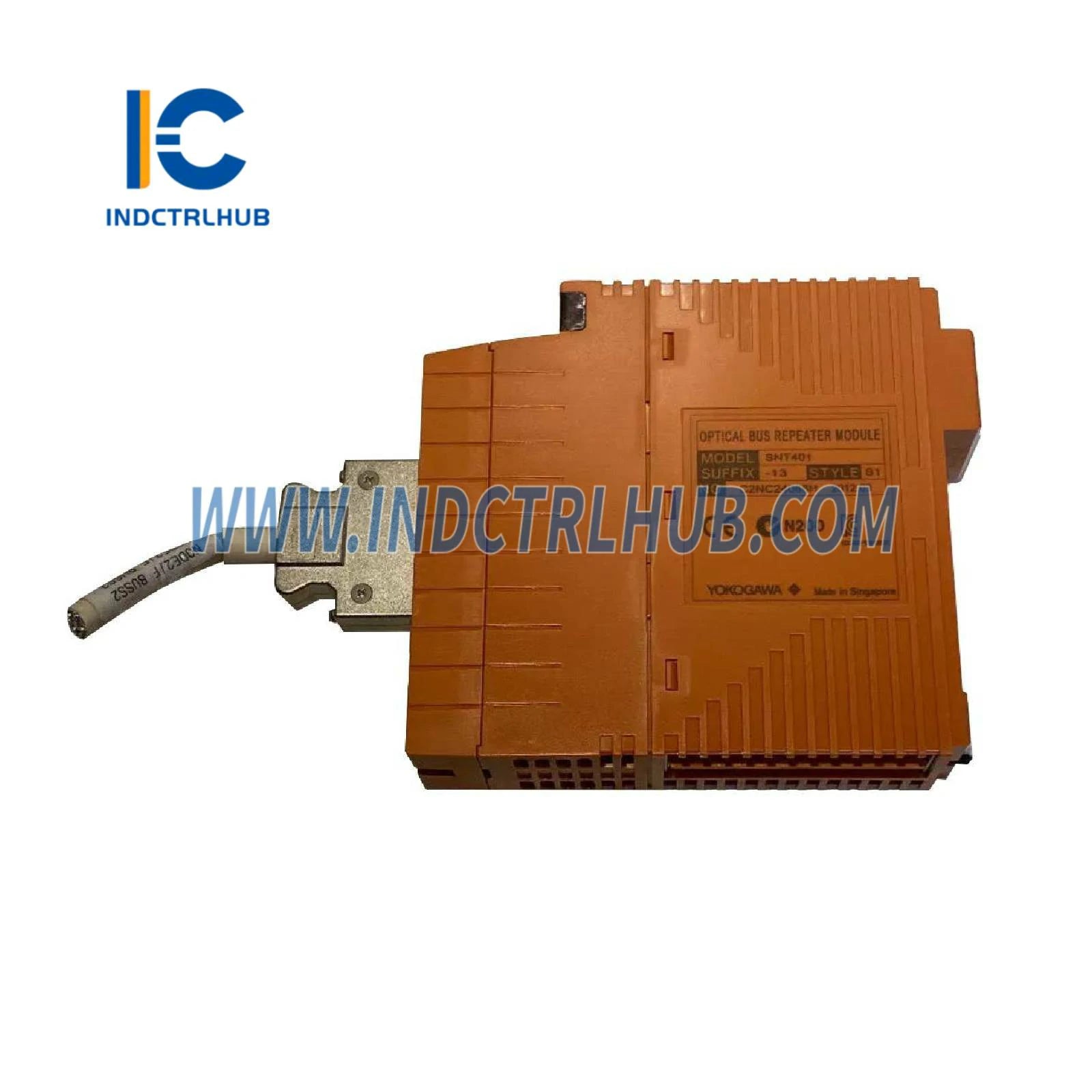

Le Yokogawa SNT401 est un module maître répéteur de bus ESB optique conçu pour convertir le bus ESB, qui connecte les unités de contrôle de sécurité, les unités de nœud de sécurité et les nœuds N-IO, en un signal optique. Ce module s'interface avec le module coupleur de bus ESB (SEC401, SEC402) sur l'unité de contrôle de sécurité ou le module d'interface de bus ESB (SSB401) sur l'unité de nœud de sécurité (SNB10D) via un câble de bus ESB. Il prend en charge deux variantes : avec ou sans terminateur, répondant à différentes configurations système.
Informations techniques
| Article | Caractéristiques |
|---|---|
| Fonction | Fonction de transport optique du bus ESB |
| Méthode de connexion | Type de connexion étoile Connexion de type chaîne Disponible pour les connexions de type étoile et chaîne |
| Nombre d'étapes de connexion | Maximum deux |
| Distance de transmission | Maximum 5 km (total deux étapes) En cas de système Vnet/IP avec R1.03 ou ultérieur, maximum 10 km (total deux étapes) |
| Consommation actuelle | 0,5 A |
| Poids | Environ 0,3 kg |
Codes de modèle et de suffixe
- Module principal :
- Modèle : Module maître répéteur de bus optique ESB SNT401
- Codes de suffixe :
- -5 : Sans protection contre les explosions
- -E : Avec protection contre les explosions
- 3 : Norme ISA G3 et température (–20 à 70 °C) (uniquement à des fins de maintenance)
- F : Norme ISA G3 et température (–20 à 70 °C) (pour SNT501-F et S2EN501-1)
- Codes d'option :
- /CU1N : Unité de connecteur pour ESB Bus [Numéro de pièce : S9345FA]
- /CU1T : Unité de connecteur avec terminateur pour ESB Bus [Numéro de pièce : S9346FA]
- Module esclave :
- Modèle : Module esclave répéteur de bus optique ESB SNT501
- Codes de suffixe :
- -5 : Sans protection contre les explosions
- -E : Avec protection contre les explosions
- 3 : Norme ISA G3 et température (–20 à 70 °C) (uniquement à des fins de maintenance)
- F : Norme ISA G3 et température (–20 à 70 °C) (pour SNT401-F et S2EN501-1)
