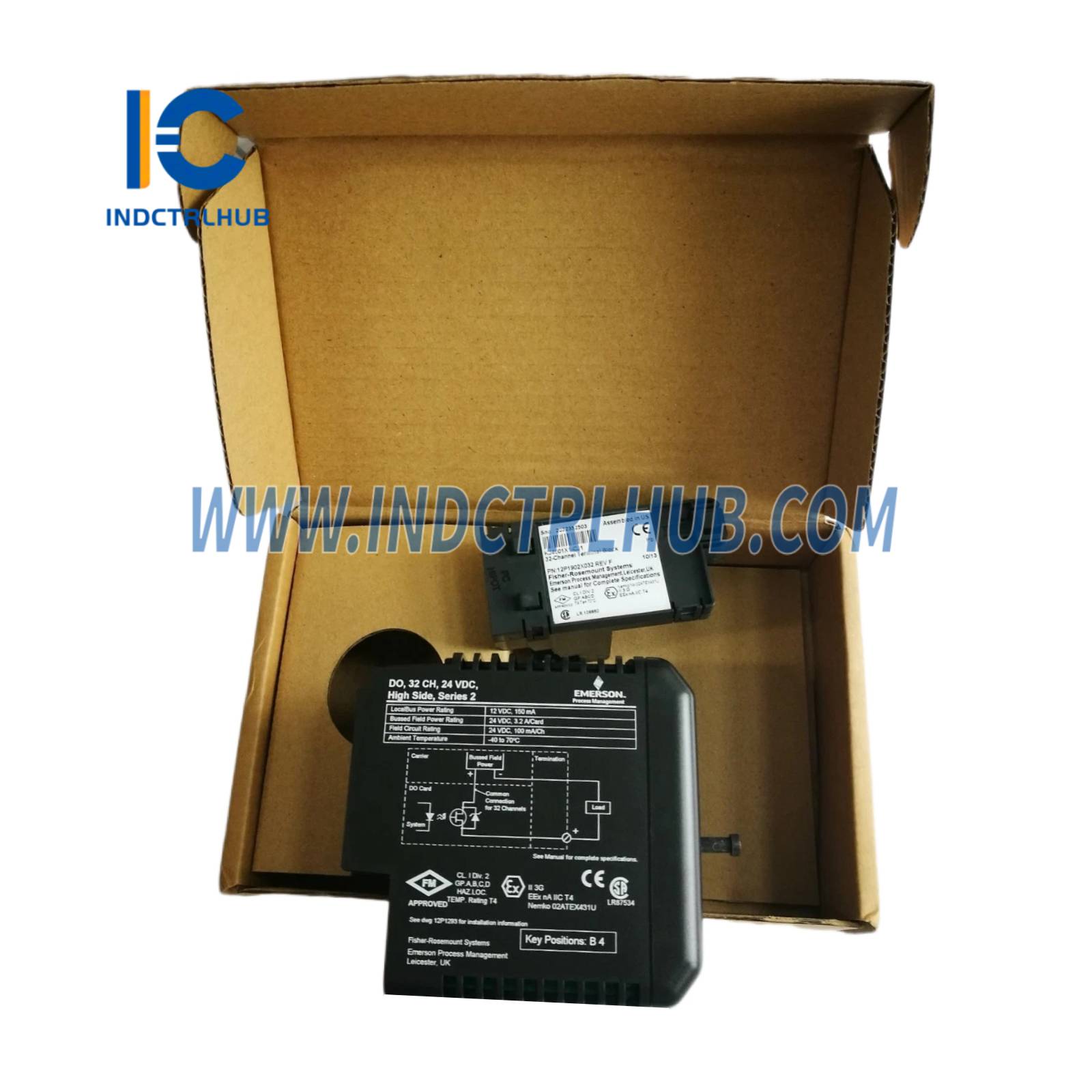

Emerson VE4002S1T2B5 Module de sortie discrète 32 canaux

Module de sortie discrète 32 canaux Emerson VE4002S1T2B5

Le Emerson VE4002S1T2B5 est un module de sortie discrète haute densité à 32 canaux conçu pour les systèmes de contrôle distribués DeltaV. Équipé de la carte d'interface KJ3204X1-BA1, ce module offre une commutation fiable côté haut 24 VCC pour le contrôle des électrovannes, démarreurs de moteurs, lampes indicatrices et autres dispositifs terrain dans des applications d'automatisation de processus critiques pour la sécurité.

Spécifications techniques

• Numéro de modèle : VE4002S1T2B5
• Carte d'interface : KJ3204X1-BA1 (sortie numérique côté haut 24 VCC)
• Nombre de canaux : 32 sorties discrètes indépendantes
• Type de sortie : commutation côté haut (configuration source)
• Tension nominale : 24 VCC nominal (plage de fonctionnement 18-30 VCC)
• Courant par canal : 0,5A continu maximum
• Courant total du module : 8A au total sur tous les canaux
• Fréquence de commutation : jusqu'à 10 Hz par canal
• Isolation : isolation canal-vers-backplane de 1500 VAC
• Capacités de diagnostic : détection de court-circuit, fil coupé et surintensité
• Certification de sécurité : certifié SIL 2 selon IEC 61508
• Température de fonctionnement : -40°C à +70°C (-40°F à +158°F)
• Conformité : certifié CE, UL, CSA, ATEX Zone 2, IECEx
• MTBF : >200 000 heures en conditions normales de fonctionnement

Architecture Système & Intégration

Le module VE4002S1T2B5 combine un ensemble de borniers VE4002S1T2B5 avec la carte d'interface électronique KJ3204X1-BA1. Le bornier offre des connexions de câblage terrain à vis avec des affectations de canaux clairement étiquetées, tandis que la carte d'interface gère le traitement des signaux, le diagnostic et la communication avec le contrôleur DeltaV via le backplane du support E/S. Ce design modulaire permet un remplacement rapide sur le terrain sans perturber le câblage.

Caractéristiques clés & avantages de performance

• E/S haute densité : 32 sorties dans un encombrement monoplace maximisent l'utilisation du rack contrôleur et réduisent les coûts d'installation
• Diagnostics avancés : Détection de défauts par canal identifiant courts-circuits, charges ouvertes et conditions de surcourant avec des temps de réponse en millisecondes
• Classe de sécurité SIL 2 : Certifié pour une utilisation dans les systèmes instrumentés de sécurité (SIS) pour les arrêts d'urgence et les applications de sécurité des procédés
• Conception échangeable à chaud : Carte d'interface remplaçable sur site permettant la maintenance sans arrêt du système ni déconnexion du câblage
• Protection robuste : Limitation de surcourant intégrée, arrêt thermique et protection contre l'inversion de polarité assurent une fiabilité à long terme
• Configuration flexible : Comportement de sortie configurable par logiciel incluant la modulation de largeur d'impulsion (PWM) pour un contrôle proportionnel
• Isolation complète : Isolation 1500 VAC protégeant le système de contrôle contre les transitoires de tension sur le terrain et les boucles de masse

Scénarios d'application industrielle

Contrôle des vannes électromagnétiques dans le pétrole et gaz : Le VE4002S1T2B5 excelle dans le contrôle des bancs de vannes d'arrêt électromagnétiques, vannes de purge et vannes d'isolement de procédé dans les installations de production en amont. La capacité de 0,5 A par canal pilote directement les bobines électromagnétiques standard 24 VCC sans amplification externe. La certification SIL 2 du module le rend idéal pour les systèmes d'arrêt d'urgence (ESD) protégeant contre les surpressions, incendies et détections de gaz.

Interface de démarreur moteur dans les usines chimiques : Dans la fabrication chimique, le module s'interface avec les centres de contrôle moteur (MCC) pour initier les démarrages de pompes, moteurs d'agitateurs et systèmes de convoyeurs. La configuration de commutation côté haut fournit des signaux de commande positifs aux bobines de démarreur moteur tout en maintenant l'isolation électrique des circuits moteurs haute tension. Le retour diagnostic détecte les défaillances des bobines de démarreur et les défauts de câblage avant qu'ils n'affectent la production.

Contrôle du panneau d'alarme dans la production d'énergie : Les centrales électriques utilisent le VE4002S1T2B5 pour piloter les panneaux d'alarme, les lampes indicatrices d'état et les dispositifs d'interface opérateur. La capacité de 32 canaux du module consolide plusieurs circuits d'alarme en un seul point E/S, simplifiant le câblage et réduisant l'espace nécessaire sur le panneau. La capacité PWM permet des indicateurs LED à intensité variable pour différencier la priorité des alarmes.

Séquençage des processus par lots dans la fabrication pharmaceutique : Les réacteurs par lots pharmaceutiques nécessitent un séquençage précis des vannes d'ajout d'ingrédients, des vannes de contrôle de chauffage/refroidissement et des actionneurs du système d'échantillonnage. Les temps de réponse déterministes du VE4002S1T2B5 garantissent un timing précis des vannes lors de l'exécution des recettes. Les diagnostics par canal vérifient l'activation des vannes et détectent les défaillances mécaniques pouvant compromettre la qualité du lot.

Intégration du Système de Sécurité dans les Usines de Pâte & Papier : Les systèmes de sécurité des machines à papier utilisent le module pour les circuits d’arrêt d’urgence, les verrouillages de protection et les séquences d’isolement machine. La classification SIL 2 satisfait les exigences de sécurité fonctionnelle pour les systèmes de protection du personnel. Le design à sécurité intégrée du module garantit la désactivation des sorties en cas de défaut du contrôleur ou de perte de communication, maintenant des états machines sûrs.

Solutions Techniques & Considérations de Conception

Analyse de Compatibilité de Charge : La capacité de 0,5 A par canal convient à la plupart des électrovannes industrielles, relais pilotes et lampes indicatrices. Pour des charges à courant plus élevé, le module pilote des relais d’interposition ou des contacteurs à semi-conducteurs. Les ingénieurs doivent vérifier que les charges inductives (électrovannes, bobines de relais) incluent des diodes de suppression ou des snubbers RC pour éviter les surtensions lors des commutations. Les circuits de protection internes du module tolèrent les surintensités transitoires brèves, mais les surcharges prolongées déclenchent des alarmes diagnostiques.

Optimisation de l’Architecture de Câblage : Le câblage terrain se termine sur le bornier VE4002S1T2B5 en conducteurs cuivre 14-22 AWG. Pour les installations à plus de 100 mètres du rack I/O, les ingénieurs doivent spécifier des câbles blindés torsadés pour minimiser les interférences électromagnétiques (EMI). Le design amovible du bornier permet un pré-câblage et des tests sur banc avant l’installation en rack, réduisant le temps de mise en service.

Mise en œuvre de la Redondance : Dans les applications critiques, deux modules VE4002S1T2B5 contrôlent des éléments finaux redondants via une logique de vote. Le contrôleur DeltaV compare les sorties des modules primaire et de secours, détectant les écarts indiquant des défaillances de module. Cette architecture assure un fonctionnement tolérant aux pannes sans point unique de défaillance dans les chemins d’arrêt de sécurité.

Intégration Diagnostique : La carte d’interface KJ3204X1-BA1 rapporte les diagnostics au niveau des canaux aux modules de contrôle DeltaV via le réseau I/O. Les opérateurs surveillent l’état des sorties, les conditions de défaut et le courant de charge à travers les faceplates standards DeltaV. Les algorithmes de maintenance prédictive analysent les tendances diagnostiques pour identifier la dégradation des dispositifs de terrain avant les pannes, permettant un remplacement proactif lors des arrêts planifiés.

Installation & Mise en Service

Le module VE4002S1T2B5 s’installe dans les supports I/O DeltaV (VE4050S2K1C0 ou similaire) avec un montage par glissière simple et une connexion automatique au backplane. Aucune configuration manuelle n’est requise—le contrôleur DeltaV détecte automatiquement le type de module et le nombre de canaux lors de la mise sous tension. Les ingénieurs attribuent les tags I/O via le logiciel DeltaV Explorer, en mappant les canaux physiques aux blocs fonctionnels de la stratégie de contrôle. Le bornier accepte à la fois les connexions avec embouts à fourchette et les fils nus grâce à des bornes à vis captives supportant un couple de serrage de 7 lb-in.

Maintenance & gestion du cycle de vie

La maintenance de routine comprend une inspection trimestrielle des connexions du bloc de jonction pour vérifier leur serrage et une vérification annuelle de la fonctionnalité diagnostique par tests de défaut forcés. La carte d'interface échangeable à chaud permet un remplacement en fonctionnement — il suffit de retirer la pince de retenue, d'extraire la carte et d'insérer une carte de rechange sans perturber le câblage terrain. Les cartes de remplacement Emerson authentiques conservent la calibration et la conformité aux certifications. La MTBF de 200 000 heures du module correspond à plus de 22 ans de fonctionnement continu dans des conditions normales.

Conformité au système de sécurité

La certification SIL 2 du VE4002S1T2B5 selon IEC 61508 le qualifie pour les fonctions instrumentées de sécurité (SIF) avec des facteurs de réduction de risque jusqu'à 100. Les ingénieurs sécurité intègrent les taux de défaillance publiés du module (valeurs lambda) dans les calculs de niveau d'intégrité de sécurité (SIL) pour les systèmes d'arrêt d'urgence. Le module supporte des intervalles de test de preuve jusqu'à 24 mois tout en maintenant la disponibilité de sécurité requise. Des manuels de sécurité détaillés documentent la capacité systématique, la tolérance aux défauts matériels et la fraction de défaillance sûre pour la vérification de conformité.

Dépannage & Résolution des défauts

Les scénarios de diagnostic courants incluent la détection de court-circuit (sortie désactivée, LED de défaut allumée), la détection de fil coupé (aucun courant de charge détecté) et les alarmes de surintensité (charge dépassant 0,5 A). Le contrôleur DeltaV enregistre les horodatages des défauts et les canaux affectés pour l'analyse des causes profondes. Les techniciens terrain utilisent des multimètres pour vérifier la continuité du câblage terrain et la résistance de la charge. Les routines d'auto-test du module s'exécutent lors du démarrage du contrôleur, vérifiant l'intégrité des circuits internes avant d'alimenter les sorties.
