Product Description
🔹 Informations générales
|
Fabricant |
Bently Nevada |
|---|---|
|
Modèle/Numéro de pièce |
3500/92-04-01-00 |
|
Numéros de pièces de rechange |

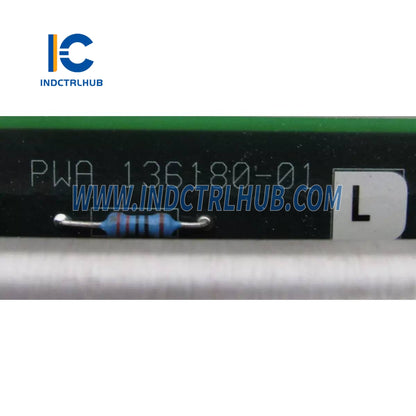

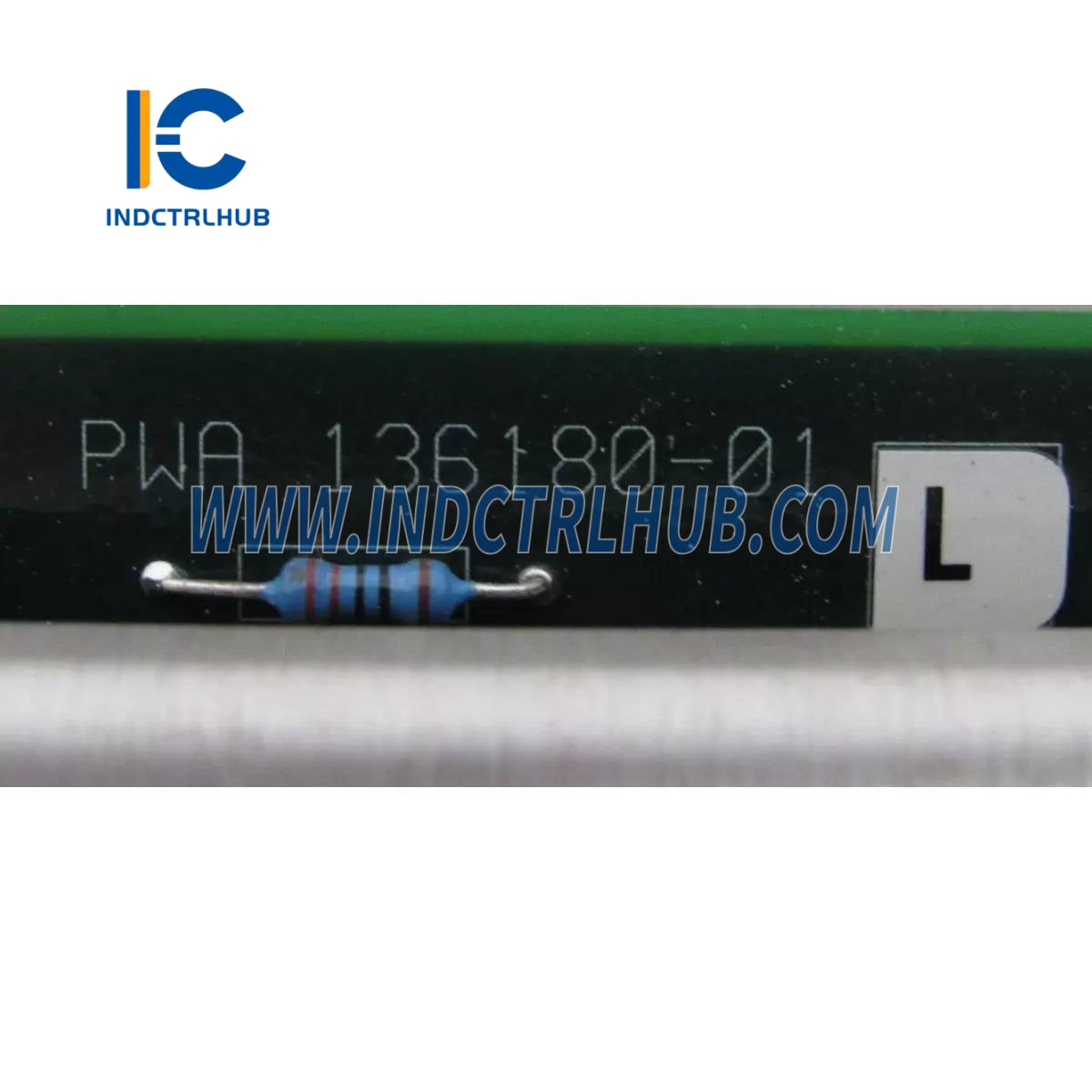

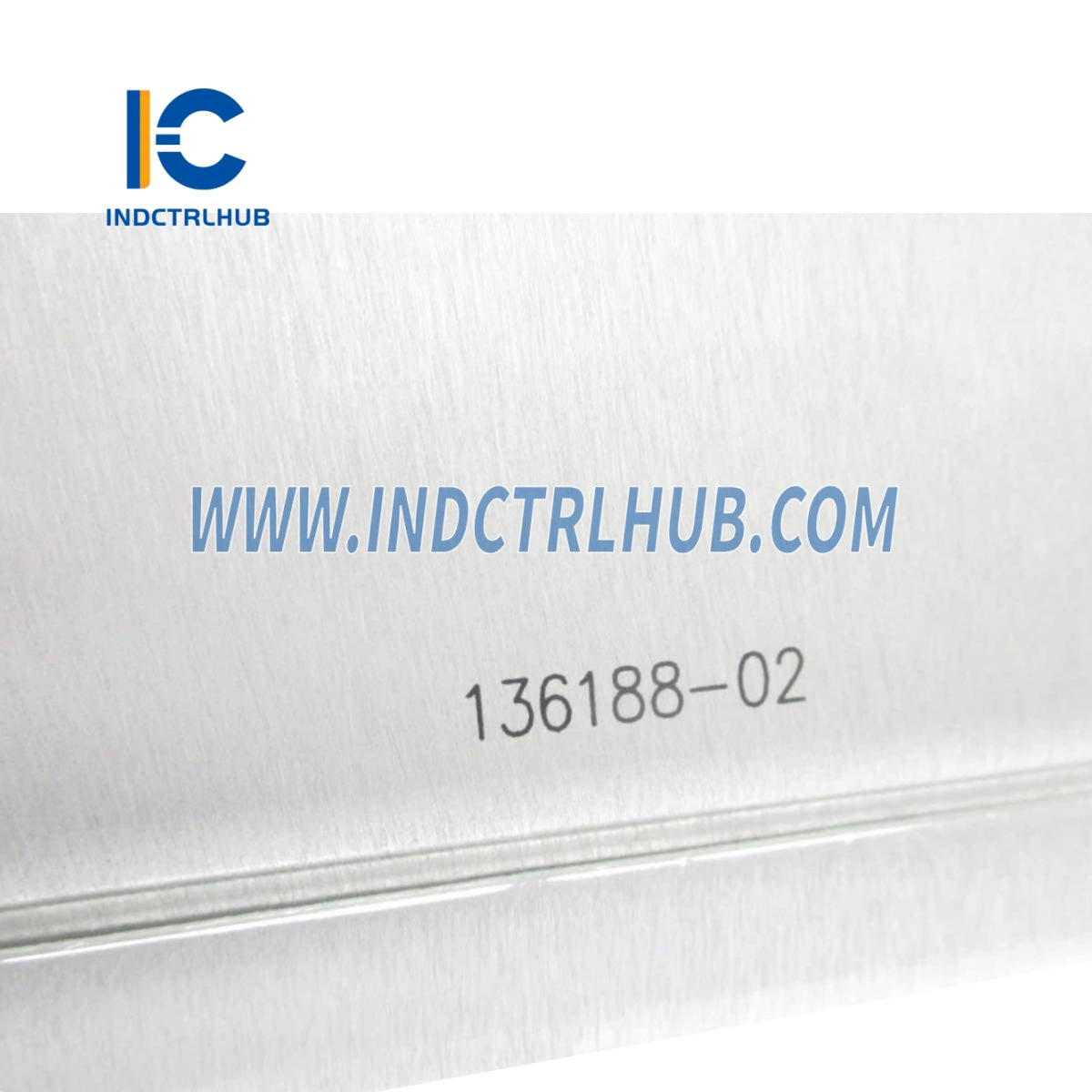

136180-01 (Module Passerelle), 136188-02 (Module E/S) |
|
Description |

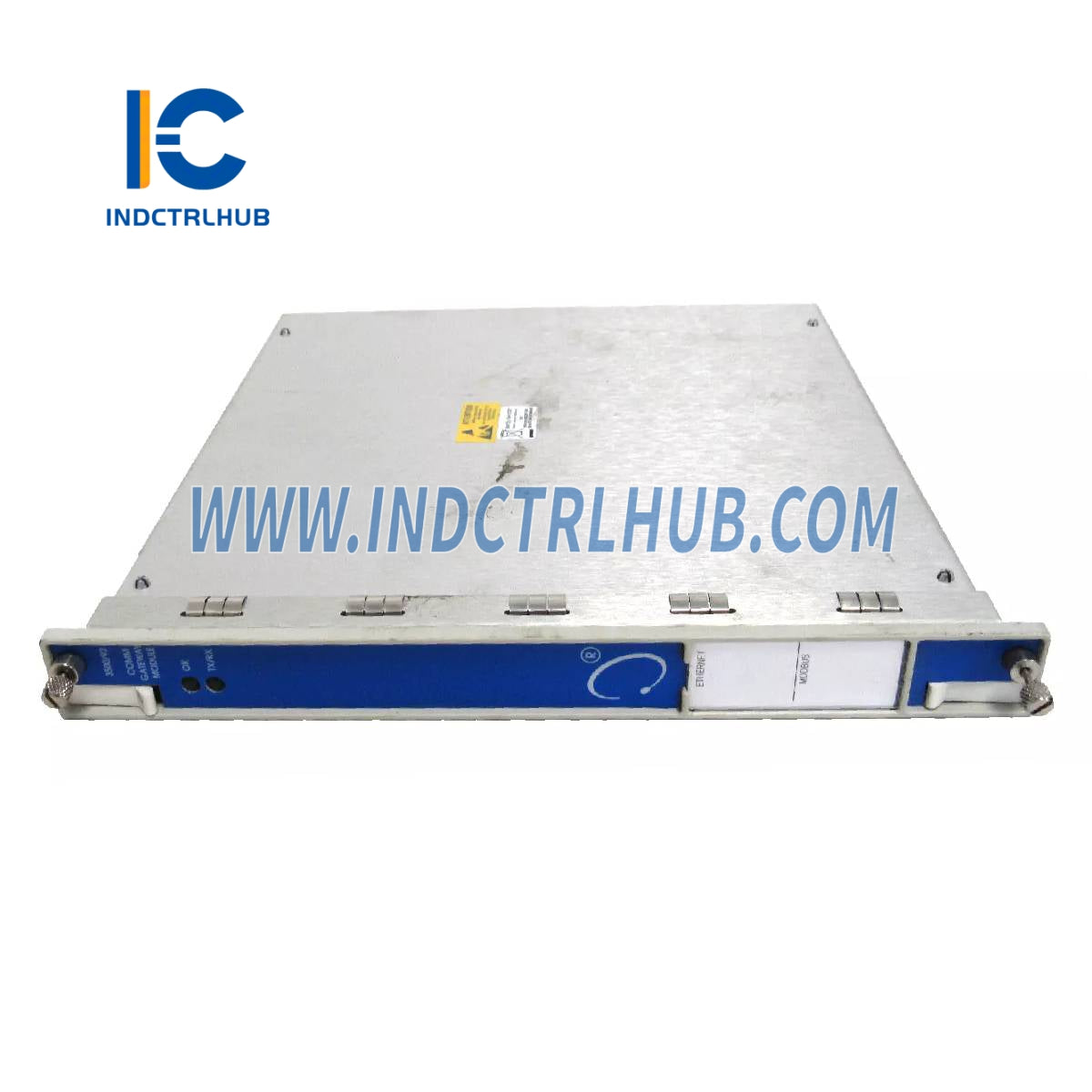

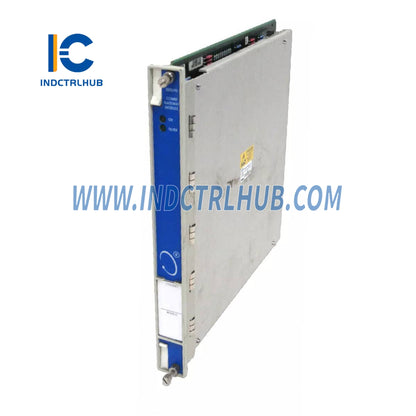

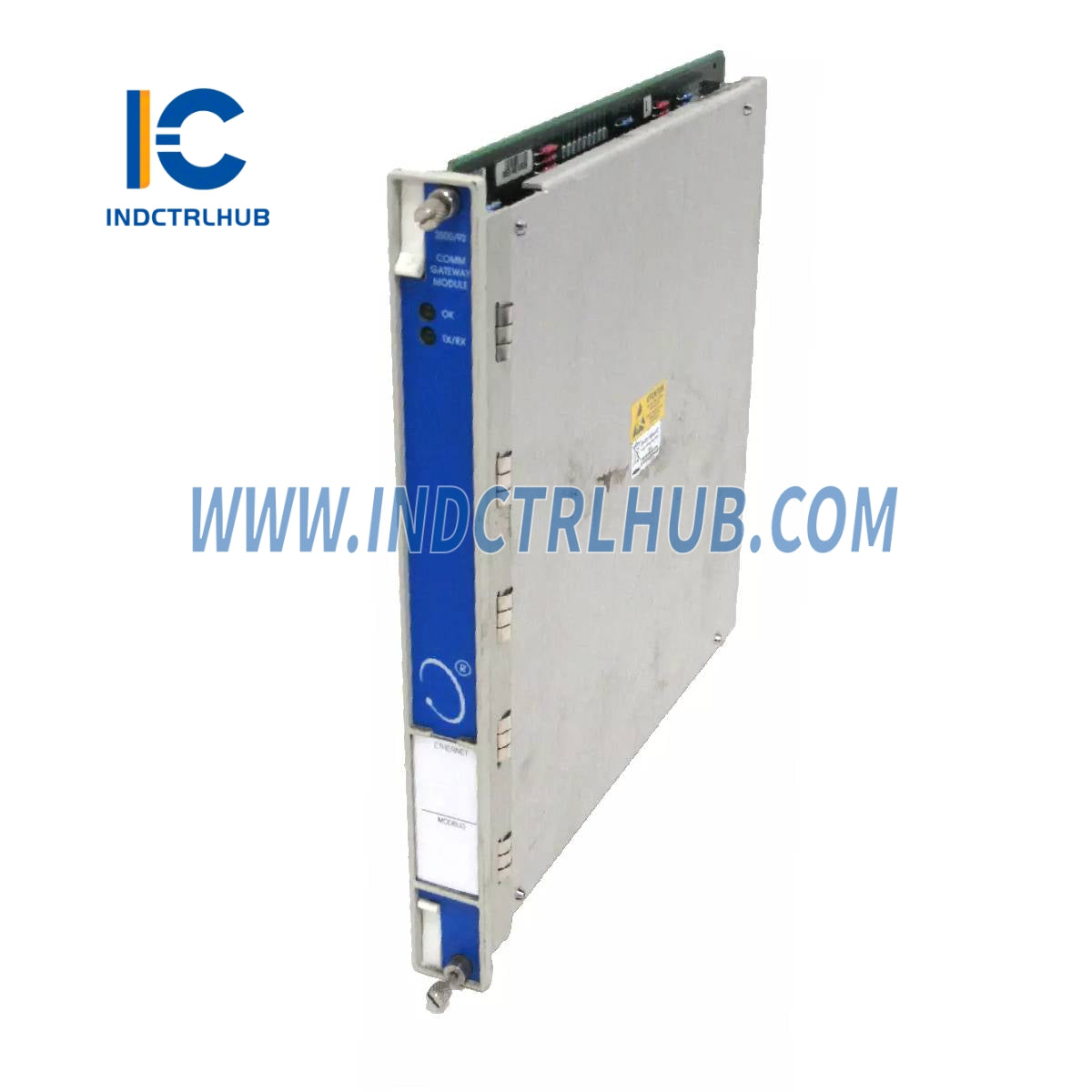

3500/92 Passerelle de communication |
|
Série |
3500 |
🔹 Description
Le Module Passerelle de Communication 3500/92 offre des fonctionnalités de communication robustes pour les systèmes Bently Nevada 3500 Series. Les fonctionnalités clés incluent :
-
Partage complet des données de toutes les valeurs et statuts surveillés par le rack
-
Support d'intégration pour les systèmes de contrôle des processus et d'automatisation
-
Communication via Ethernet TCP/IP et ports série (RS232, RS422, RS485)
-
Permet configuration du rack et acquisition de données via Ethernet
🔹 Limites environnementales
|
Condition |
Spécification |
|---|---|
|
Température de fonctionnement |
-30°C à +65°C (-22°F à +149°F) |
|
Température de stockage |
-40°C à +85°C (-40°F à +185°F) |
|
Humidité |
95 %, sans condensation |
🔹 Spécifications physiques
|
Composant |
Dimensions (H x L x P) |
Poids |
|---|---|---|
|
Module principal |
241 x 24,4 x 242 mm (9,50 x 0,96 x 9,52 in) |
0,82 kg (1,8 lb) |
|
Module d'E/S |
241 x 24,4 x 99,1 mm (9,50 x 0,96 x 3,90 in) |
0,44 kg (0,96 lb) |
🔹 Informations de commande
3500/92-AA-BB-CC
|
Champ |
Option |
Description |
|---|---|---|
|
UN |
01 |
Module E/S Modbus RS232/RS422 |
|
02 |
Module E/S Modbus RS485 |
|
|
03 |
Module d'E/S Modbus Ethernet/RS232 |
|
|
04 |
Module E/S Ethernet/RS485 Modbus |
|
|
B |
01 |
Faible mémoire |
|
C |
00 |
Aucun |
|
01 |
CSA/NRTL/C |
|
|
02 |
CSA/ATEX/IECEx |
🔹 Enregistrer
|
Numéro de pièce |
Description |
|---|---|
|
136180-01 |
Module Passerelle de Communication 3500/92 |
|
136188-02 |

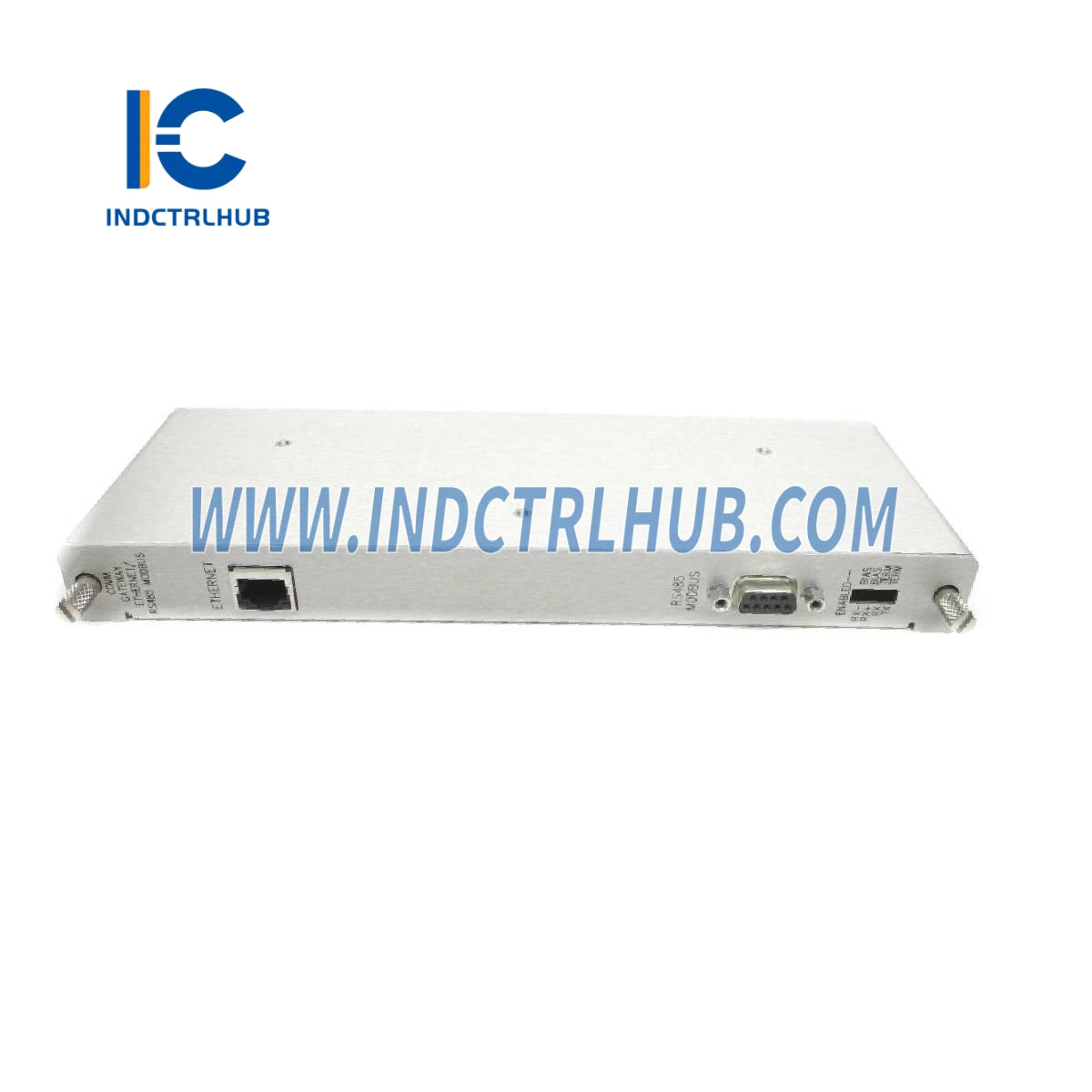

Module E/S Ethernet/RS485 Modbus |
