Product Description
Détails du produit :
Fabricant : Bently Nevada
Numéro de modèle/pièce : 330101-00-16-50-02-05

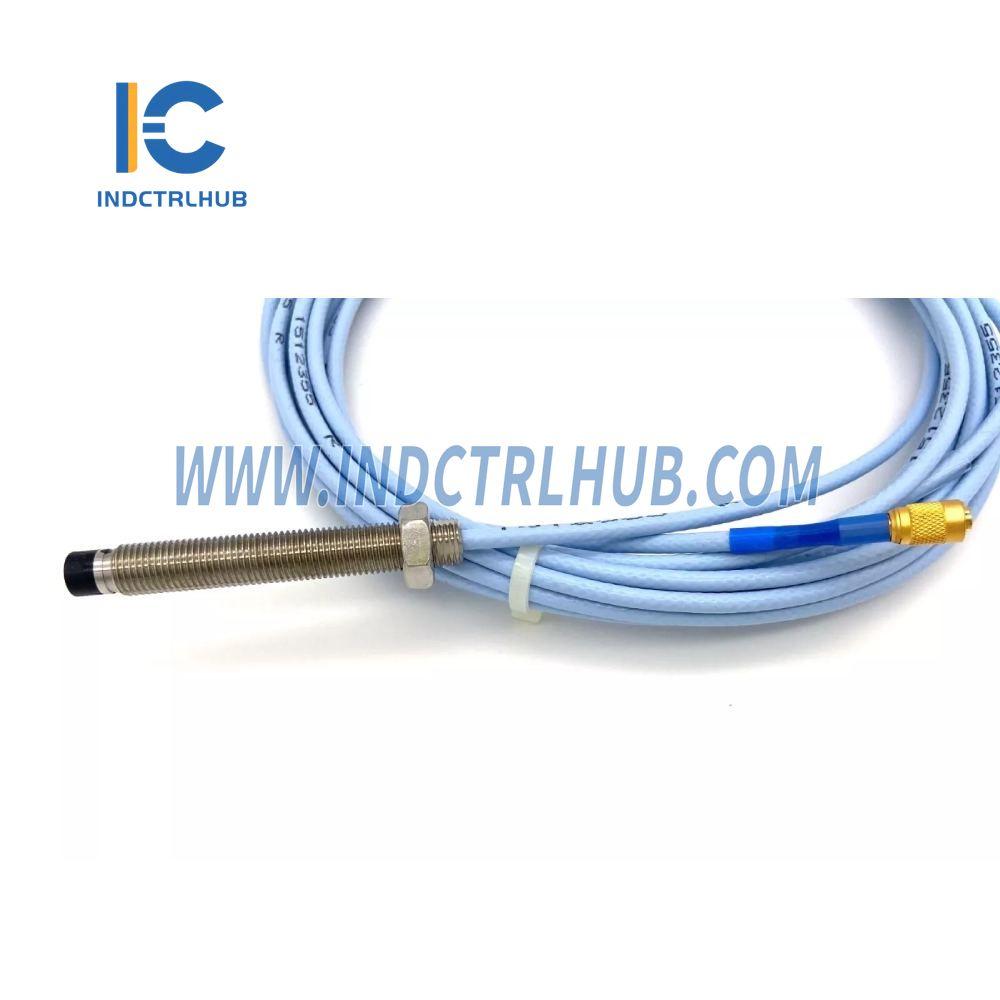

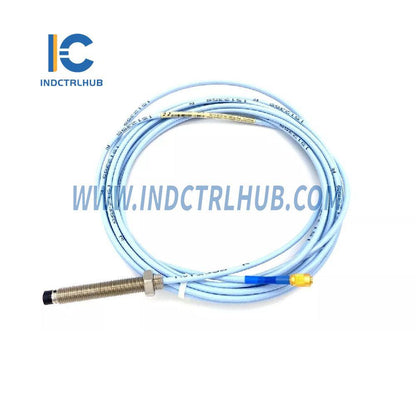

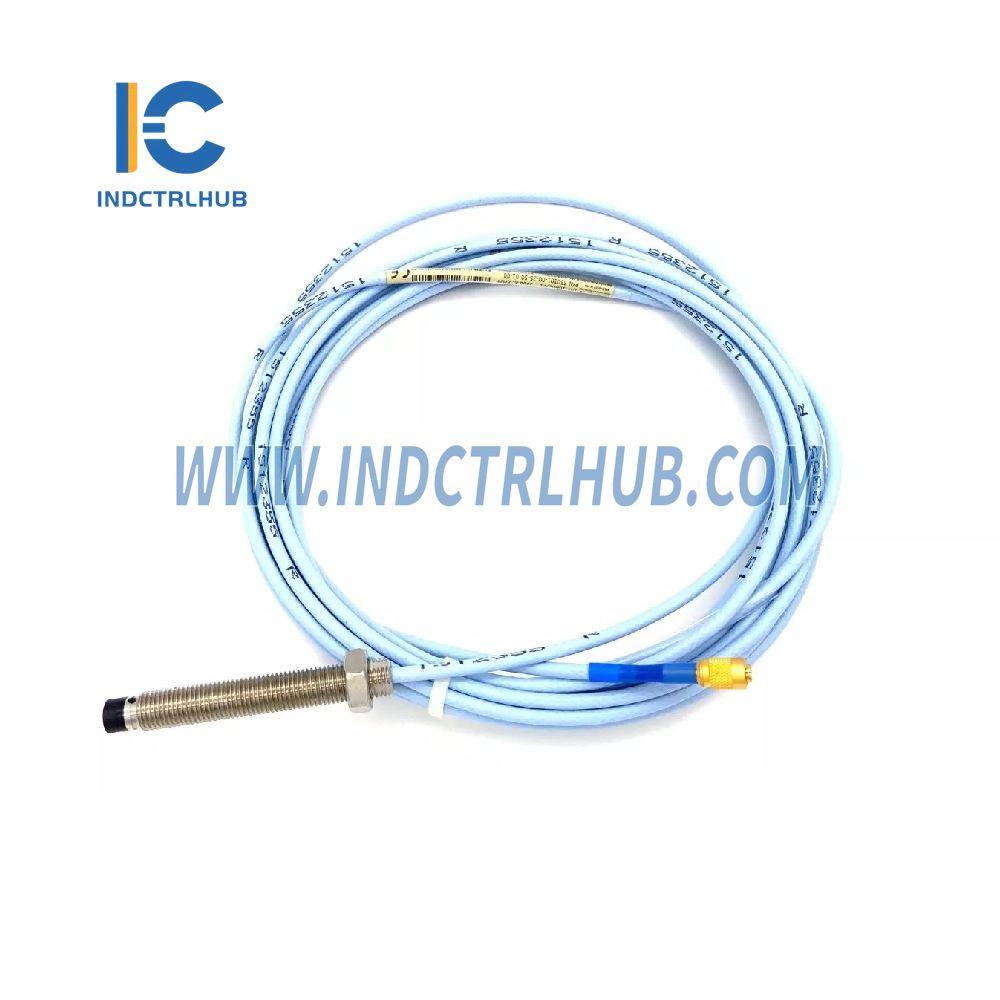

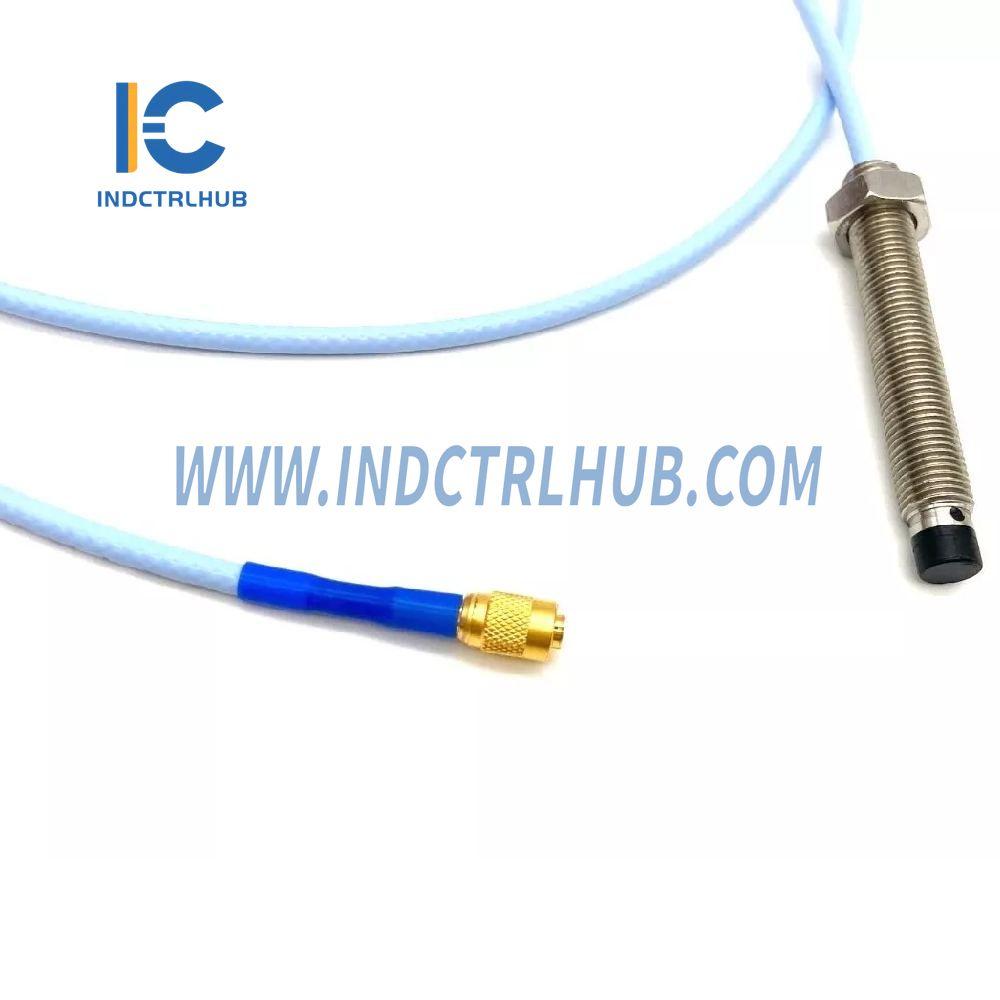

Description : Sonde 3300 XL 8 mm, filetage 3/8-24 UNF, sans armure (2)
Options :
Numéro de pièce : 330101-AA-BB-CC-DD-EE
| Option | Description |
|---|---|
| A : Option de longueur non filetée | Commander par incréments de 0,1 in. Longueur maximale sans filetage : 8,8 in. Longueur minimale non filetée : 0,0 in. Exemple : 04 = 0,4 in. Note : La longueur sans filetage doit être au moins 0,8 in. inférieure à la longueur du boîtier. |
| B : Option de longueur totale du boîtier | Commander par incréments de 0,1 in. Longueur maximale du boîtier : 9,6 in. Longueur minimale du boîtier : 0,8 in. Exemple : 24 = 2,4 in. |
| C : Option de longueur totale | 05 : 0,5 mètre (1,6 pied) 10 : 1,0 mètre (3,3 pieds) 15 : 1,5 mètre (4,9 pieds) 20 : 2,0 mètres (6,6 pieds) 30 : 3,0 mètres (9,8 pieds) 50 : 5,0 mètres (16,4 pieds) 90 : 9,0 mètres (29,5 pieds) Note : L'option de longueur de 3 mètres est uniquement disponible sur les sondes 330101 et est conçue pour être utilisée uniquement avec le capteur Proximitor de 9 mètres. Les sondes de 5 mètres sont conçues pour être utilisées uniquement avec le capteur Proximitor de 5 mètres. |
| D : Option de connecteur et de type de câble | 01 : Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble standard 02 : Connecteur coaxial miniature ClickLoc, câble standard 11 : Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble FluidLoc 12 : Connecteur coaxial miniature ClickLoc, câble FluidLoc |
| E : Option d'approbation de l'agence | 00 : Non requis 05 : homologations CSA, ATEX, IECEx |
Spécifications du câble de sonde :
| Type de câble | Description |
|---|---|
| Câble standard | Câble triaxial 75Ω, isolé en propylène fluoroéthylène (FEP). Longueurs totales de la sonde : 0,5, 1, 1,5, 2, 3, 5 ou 9 mètres. |
| Câble à plage de température étendue | Câble triaxial 75Ω, isolé en perfluoroalkoxy (PFA). Longueurs totales de la sonde : 0,5, 1, 1,5, 2, 5 ou 9 mètres. |
| Armure (facultatif) | Flexible en acier inoxydable AISI 302 ou 304 (SST) avec gaine extérieure en FEP. |
Spécifications mécaniques :
| Spécification | Valeur |
|---|---|
| Résistance à la traction | 330 N (75 lbf) étui de sonde au câble de sonde 270 N (60 lbf) au niveau des connecteurs entre le câble de sonde et le câble d'extension. |
| Matériau du connecteur | Laiton plaqué or ou cuivre au béryllium plaqué or. |
Couple de serrage du boîtier de la sonde :
| Type de sonde | Puissance nominale maximale | Recommandé |
|---|---|---|
| Monté à l'avant standard | 33.9 N•m (300 in•lbf) | 11.2 N•m (100 in•lbf) |
| Monté à l'avant (trois premiers filets) | 22.6 N•m (200 in•lbf) | 7,5 N•m (66 po•lbf) |
| Sondes montées à l'envers | 22.6 N•m (200 in•lbf) | 7,5 N•m (66 po•lbf) |
Poids:
Poids de la sonde : 323 g/m (11.4 oz)
