Product Description
Détails du produit
|
Fabricant |
Allen-Bradley |
|---|---|
|
Modèle/Numéro de pièce |

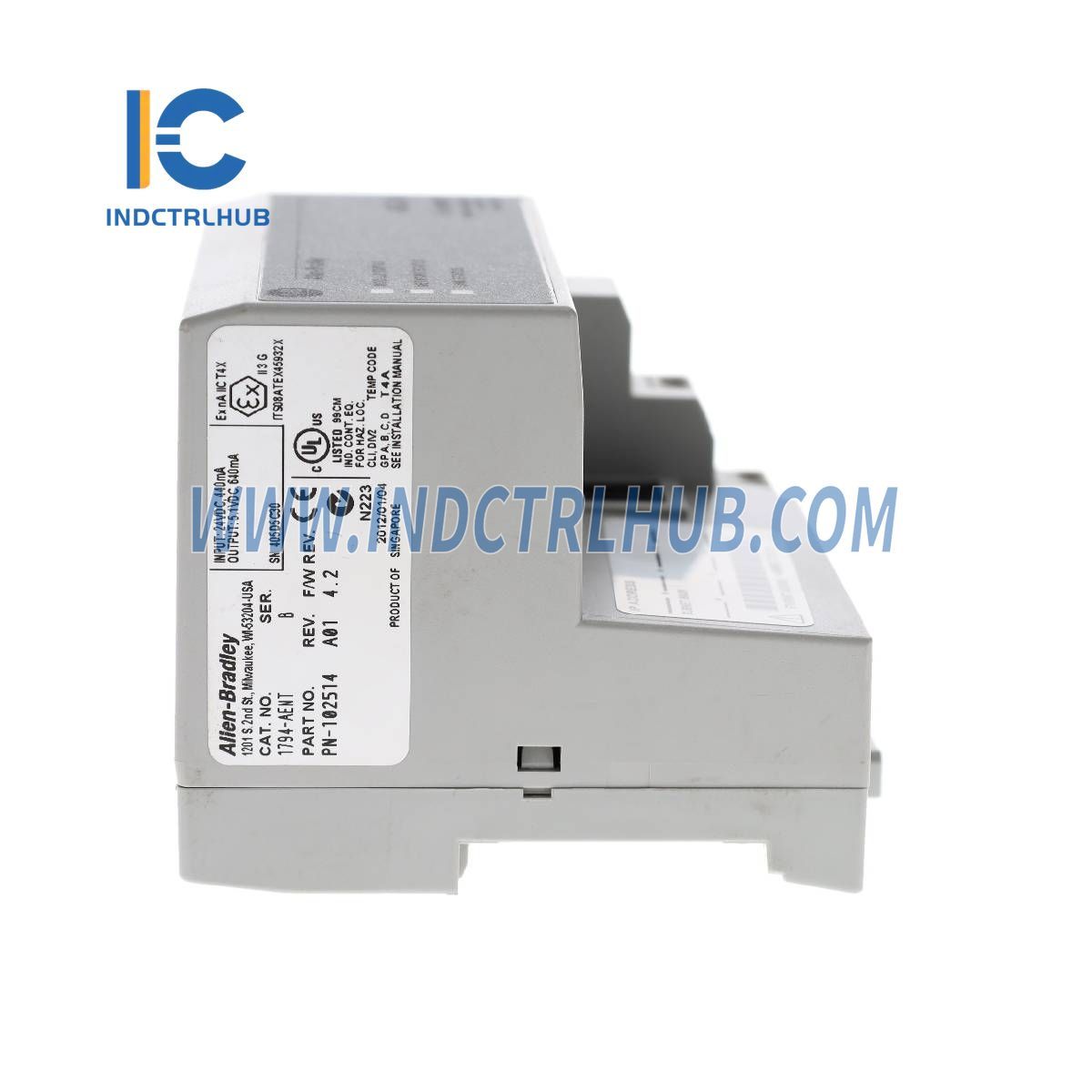

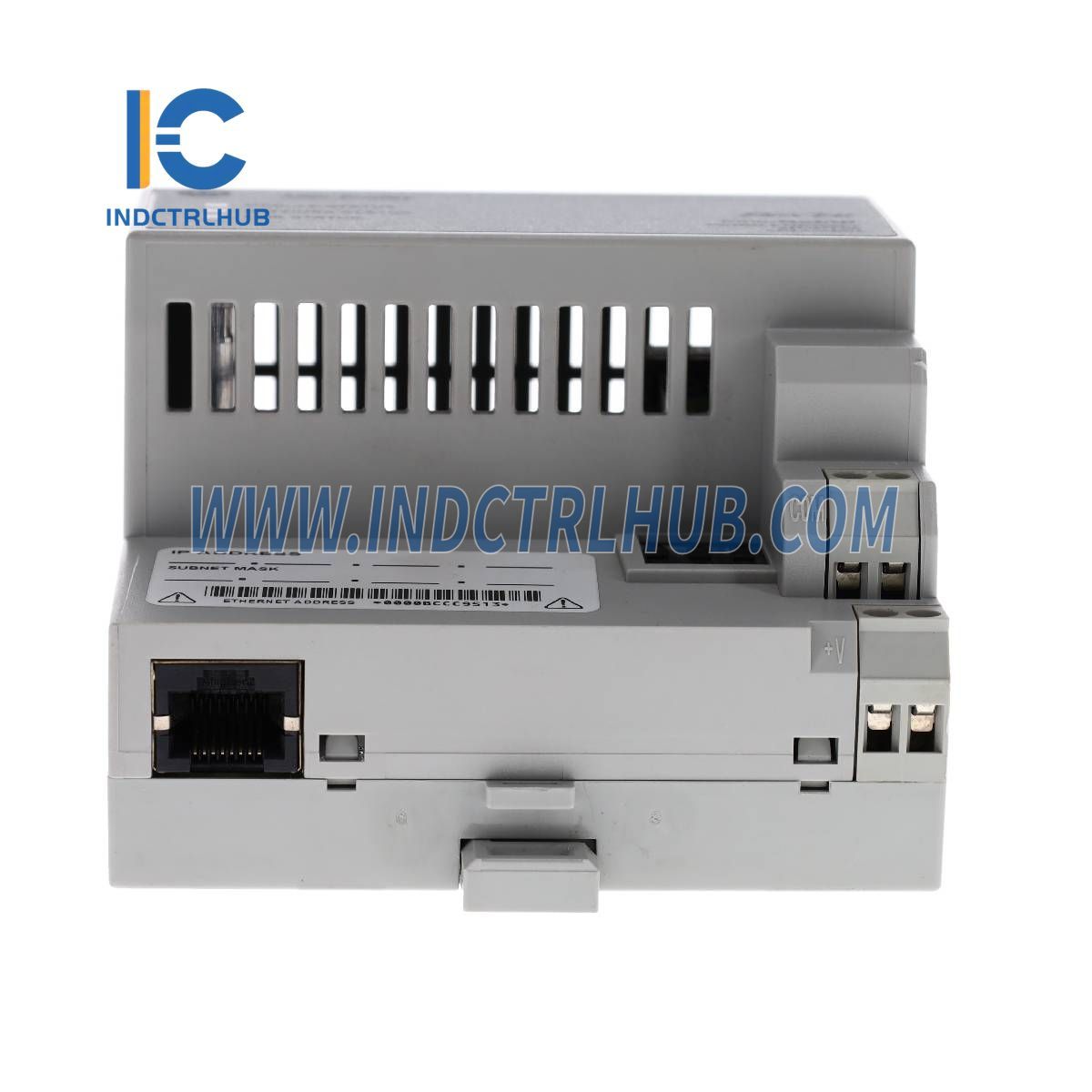

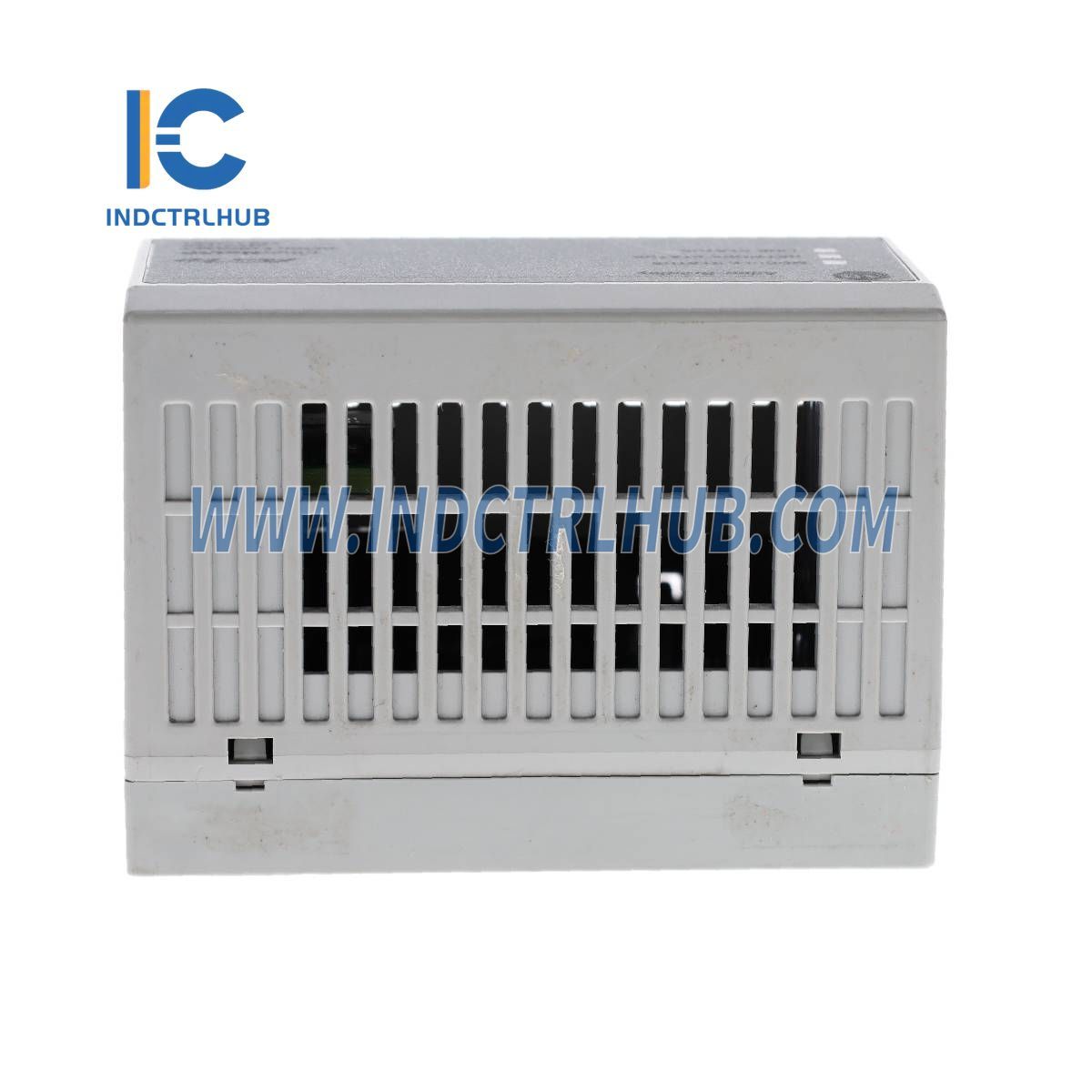

1794-AENT |
|
Description |
1794 FLEX I/O Adaptateur de Communication |
Spécifications techniques (1794-AENT)
Spécifications générales
|
Attribut |
Spécification |
|---|---|
|
Capacité du module d'E/S |
8 |
|
Taux de communication |
10/100 Mbps |
|
Indicateurs |
Statut du module – rouge/vert, Statut du réseau – rouge/vert, Statut du lien – vert |
Spécifications d'alimentation
|
Attribut |
Spécification |
|---|---|
|
Conformité de l'alimentation électrique |
AUTO/PELV |
|
Plage de tension d'entrée |
19,2…31,2 V CC (comprend une ondulation AC de 5 %) |
|
Tension d'entrée nominale |
24 V CC |
|
Courant d'appel |
23 A pendant 2 ms |
|
Courant de sortie FlexBus (max) |
640 mA |
|
Tension d'isolement |
50V continu, Isolation de base, Testé de type à 1000V AC pendant 60 s (Alimentation vers FlexBus vers Ethernet) |
|
Consommation d'énergie (Max) |
550 mA (440 mA @ 24V DC) |
|
Dissipation de puissance (max) |
7,3 W à 19,2 V CC |
|
Dissipation thermique |
24.9 BTU/hr @ 24V DC |
Spécifications physiques et environnementales
|
Attribut |
Spécification |
|---|---|
|
Taille du fil (conducteurs de puissance) |
0,33…3,31 mm² (22…12 AWG) fil de cuivre multibrin classé à 75 °C (167 °F) ou plus, isolation max de 1,2 mm (3/64 po) |
|
Catégorie de fil |
1 - sur les ports d'alimentation, 2 - sur les ports de communication |
|
Connecteur Ethernet |
1 Ethernet RJ45 Catégorie 5 |
|
Code de température nord-américain |
T4A |
|
Code de température IEC |
T4 |
|
Couple de serrage des vis du terminal |
0,8 Nm (7 lb-po) |
|
Dimensions (HxLxP) |
87 x 94 x 69 mm (3.4 x 3.7 x 2.7 in.) |
|
Poids (environ) |
180 g (6,34 oz) |
