Product Description
🔹 اطلاعات کلی
|
سازنده |
یوکوگاوا |
|---|---|
|
مدل / شماره قطعه |
ASI133-H00/ATSA3S |
|
توضیحات |

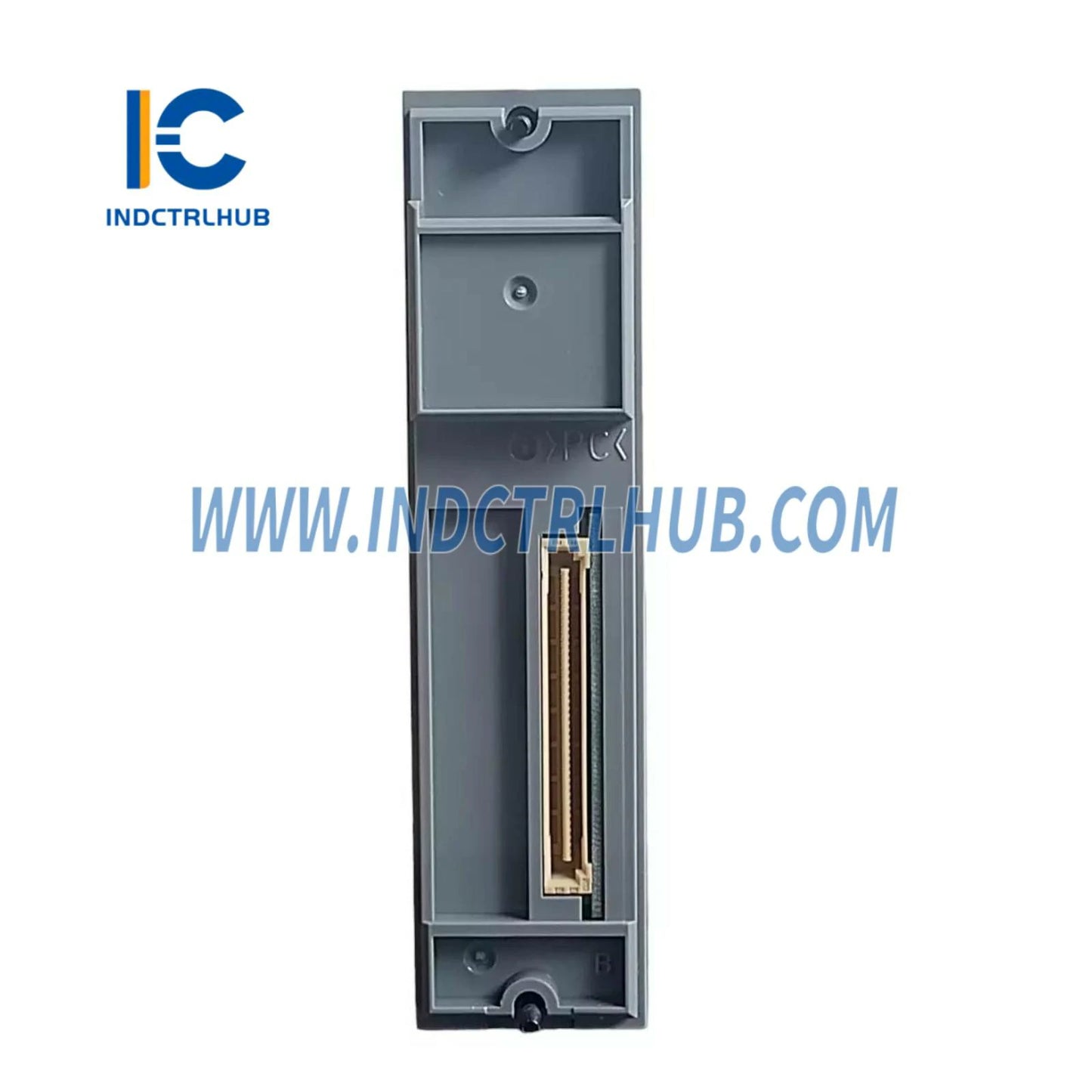

ماژول ورودی آنالوگ 8 کاناله با مانع داخلی، ارتباط HART، کانال‌های ایزوله شده |
🔹 مشخصات فنی
|
مورد |
مشخصات |
|---|---|
|
مدل |
ASI133 |
|
کانال های ورودی |
۸ کانال (ایزوله شده) |
|
سیگنال ورودی |
4 تا 20 میلی آمپر |
|
جریان ورودی مجاز |
تا 22.5 میلی آمپر |
|
ولتاژ تحمل |
1500 ولت AC |
|
مقاومت ورودی (روشن بودن دستگاه) |
۲-سیم: ۴۰۰–۷۵۰ Ω ۴-سیم: ۴۸۵–۹۲۵ Ω |
|
مقاومت ورودی (خاموش بودن برق) |
≥ 1 MΩ |
|
دقت |
± 16 µA |
|
زمان پاسخ گام |
100 میلی‌ثانیه |
|
دوره به روز رسانی داده ها |
10 میلی ثانیه |
|
منبع تغذیه فرستنده |
≥ 16 V DC (محدودیت جریان خروجی: 20 mA) |
|
حداکثر ولتاژ ورودی حالت عادی (۴ سیم) |
25 ولت |
|
رانش دما |
± 16 µA برای 10 درجه سانتیگراد |
|
مصرف فعلی |
150 mA @ 5 V DC450 mA @ 24 V DC |
|
وزن |
تقریبا 0.3 کیلوگرم |
|
اتصال خارجی |
ترمینال گیره فشار (سری ATSA3□) |
|
ارتباط HART |
پشتیبانی شده (از طریق پسوند «-H») |
|
نوع مانع |
رابط ایزوله |
|
انطباق با EMC |
RCM: EN 55011 کلاس A گروه 1 |
🔹 ایمنی ذاتی و تأییدیه‌ها
|
نوع تایید |
توضیحات |
|---|---|
|
تایید FM |
تجهیزات ایمن ذاتی مرتبط برای: |
|
- کلاس I، II، III، بخش 1، گروه‌های A–G |
|
|
- کلاس I، منطقه 0، گروه IIC |
|
|
غیر محرک |
کلاس I، بخش 2، گروه‌های A–D |
|
کد دما |
T4 |
🔹 پیکربندی مدل
|
مدل |
توضیحات |
|---|---|
|
ASI133-H00 |
ماژول ورودی آنالوگ با مانع داخلی، 4–20 میلی‌آمپر، 8 کاناله، ایزوله، HART |
تجزیه کد پسوند
|
پسوند |
توضیحات |
|---|---|
|
-س |
نوع استاندارد |
|
-اچ |
با ارتباط HART |
|
0 |
همیشه 0 |
|
0 |
همیشه 0 |
🔹 کدهای آپشن
|
کد گزینه |
توضیحات |
|---|---|
|
/SA3S0 |
ترمینال گیره فشار برای ورودی آنالوگ (مدل: ATSA3S-0) |
|
/SA3D0 |
ترمینال گیره فشار دوگانه افزون برای ورودی آنالوگ (ATSA3D-0) |
