Product Description
اطلاعات عمومی
|
پارامتر |
ارزش |
|---|---|
|
سازنده |
یوکوگاوا |
|
مدل / شماره قطعه |

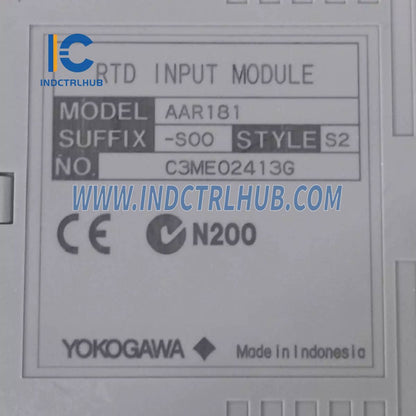

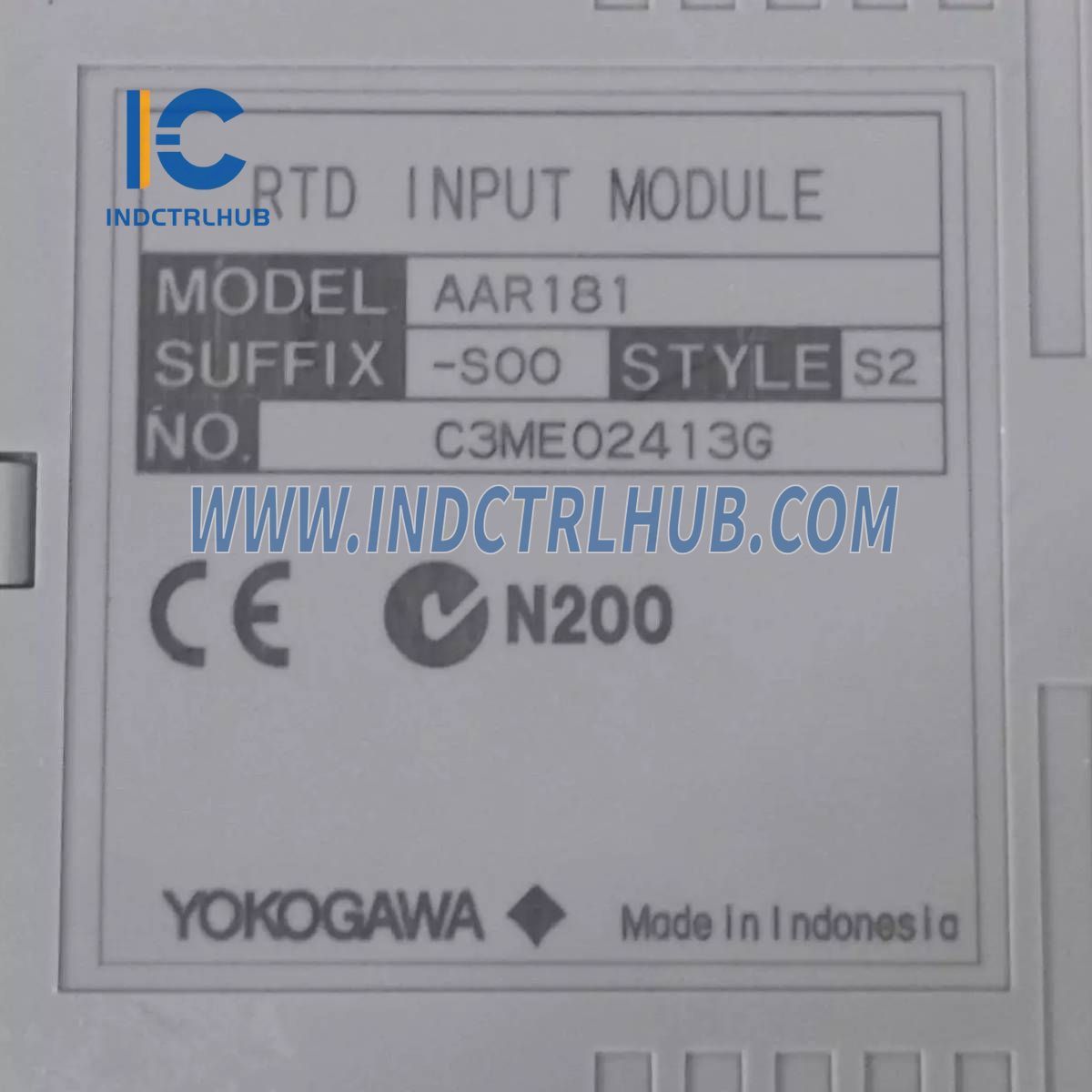

AAR181-S00 S2 |
|
توضیحات محصول |

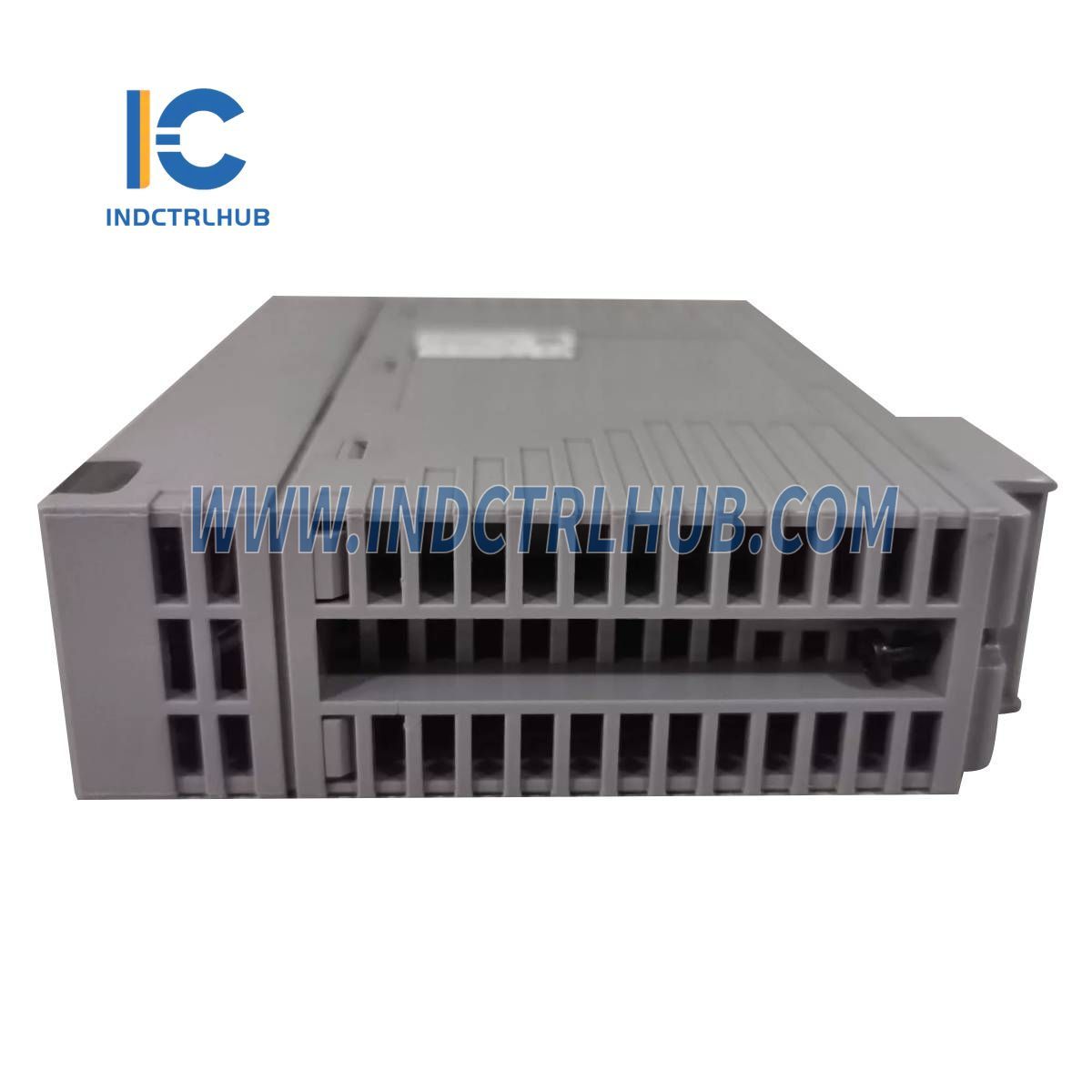

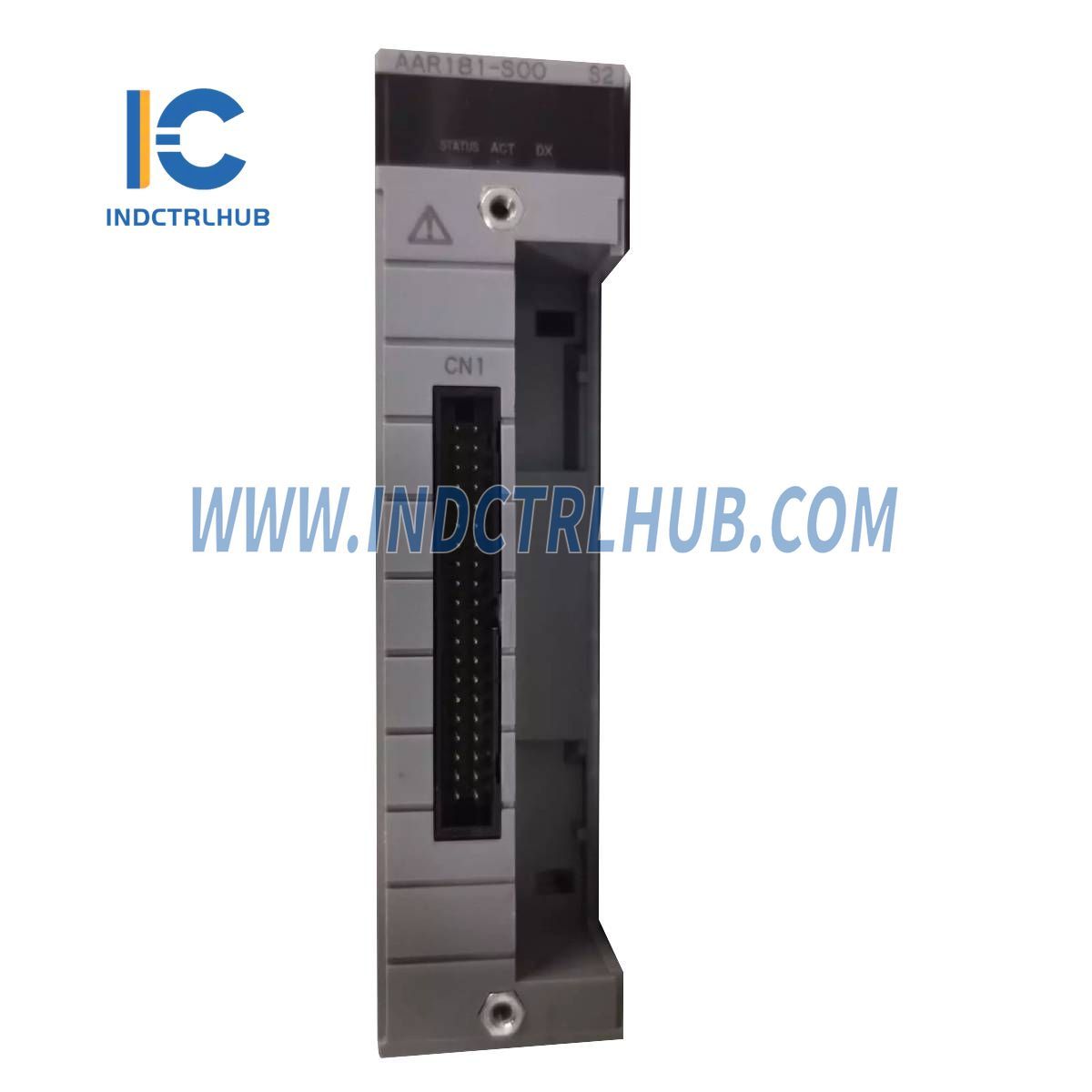

ماژول ورودی RTD (۱۲ کاناله، ایزوله) |
مشخصات فنی
|
پارامتر |
AAR181 |
|---|---|
|
تعداد کانال‌های ورودی |
12، جدا شده |
|
سیگنال ورودی |
RTD: JIS C1604:1997, IEC751:1995 Pt100 (نوع 3 سیم) (*6) |
|
تغییر سیگنال‌های ورودی |
CH1 تا CH12 ورودی‌های RTD هستند |
|
ولتاژ ورودی مجاز |
± 5 ولت |
|
ولتاژ تحمل |
بین ورودی و سیستم: ۱۵۰۰ ولت AC، به مدت ۱ دقیقه |
|
مقاومت ورودی |
روشن: ۲ مگااهم یا بیشتر خاموشی برق: ۲ مگااهم یا بیشتر |
|
دقت |
RTD: ± 120 mΩ |
|
مقاومت کل مجاز منبع سیگنال به‌علاوه سیم‌کشی |
۴۰ Ω یا کمتر (مقاومت سیم‌کشی به ازای هر سیم) (*2) |
|
جریان اندازه گیری |
RTD: 1 میلی آمپر |
|
رانش دما |
±120 mΩ/10 °C (ورودی RTD) |
|
دوره به روز رسانی داده ها |
1 ثانیه |
|
تشخیص سوختگی |
- همه کانال‌ها می‌توانند به‌طور همزمان تنظیم شوند - تنظیمات: در دسترس نیست/در دسترس (بالا/پایین) - زمان تشخیص: 60 ثانیه |
|
حداکثر مصرف جریان |
450 میلی آمپر (5 ولت DC) |
|
وزن |
0.2 کیلوگرم |
|
اتصال خارجی |
ترمینال گیره فشار |
کدهای مدل و پسوند
|
کد پسوند |
توضیحات |
|---|---|
|
-س |
نوع استاندارد |
|
5 |
بدون حفاظت در برابر انفجار |
|
و |
با حفاظت در برابر انفجار |
|
0 |
نوع پایه |
|
3 |
با گزینه استاندارد ISA G3 و گزینه دما (-20 تا 70 درجه سانتی‌گراد) |
کدهای گزینه
|
کد گزینه |
توضیحات |
|---|---|
|
/R8S00 |
با ترمینال بلاک گیره فشار برای RTD [مدل: ATR8S-00] |
|
/R8S10 |
با ترمینال بلاک گیره فشار برای RTD (جذب‌کننده نوسان) [مدل: ATR8S-10] |
|
/R8D00 |
با ترمینال بلاک گیره فشار دوگانه برای RTD [مدل: ATR8D-00] |
|
/R8D10 |
با ترمینال بلوک گیره فشار دوگانه برای RTD (جذب‌کننده موج) [مدل: ATR8D-10] |
|
/CCC01 |
با پوشش کانکتور برای کابل MIL [مدل: ACCC01] |
