Product Description
اطلاعات عمومی
|
پارامتر |
ارزش |
|---|---|
|
سازنده |
یوکوگاوا |
|
مدل / شماره قطعه |

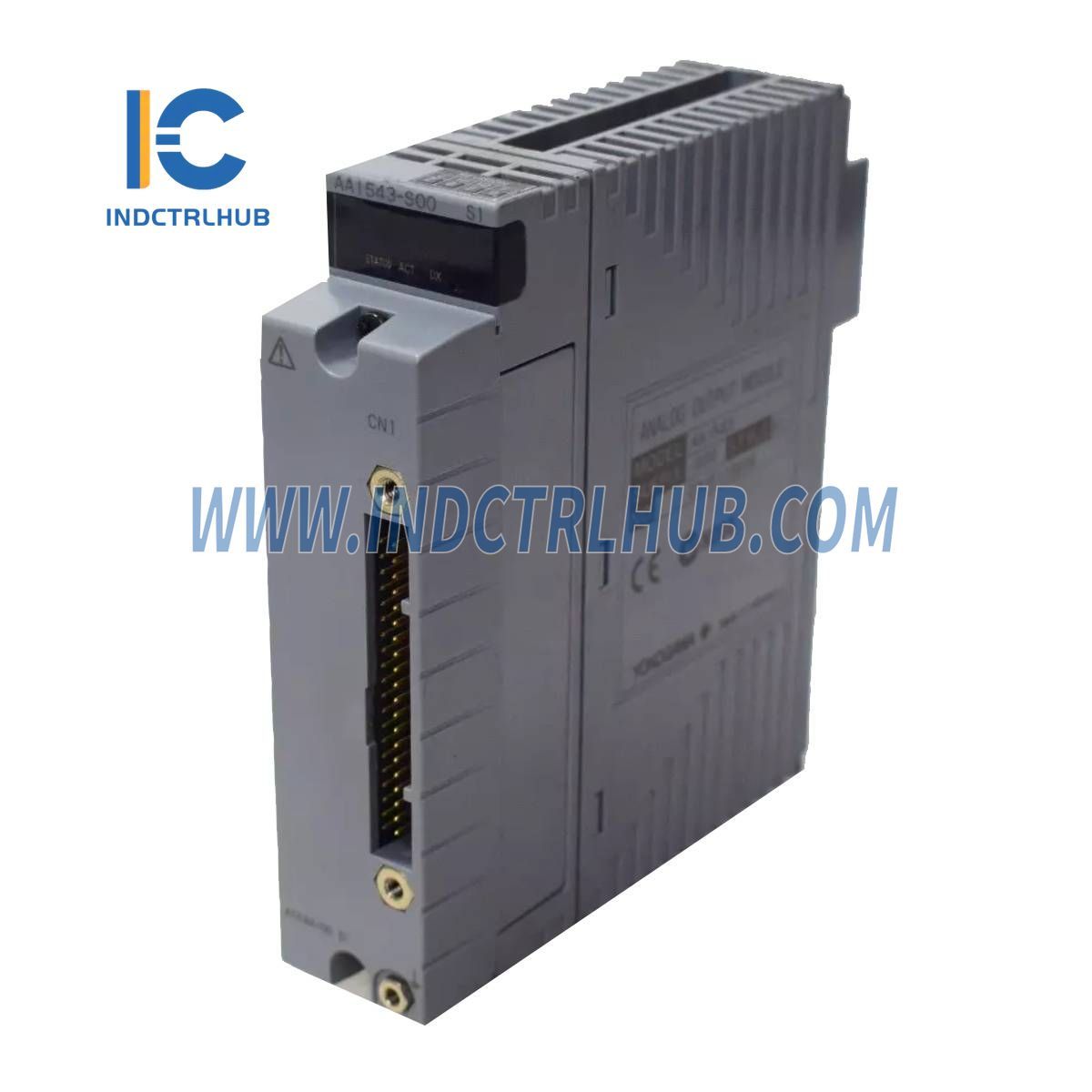

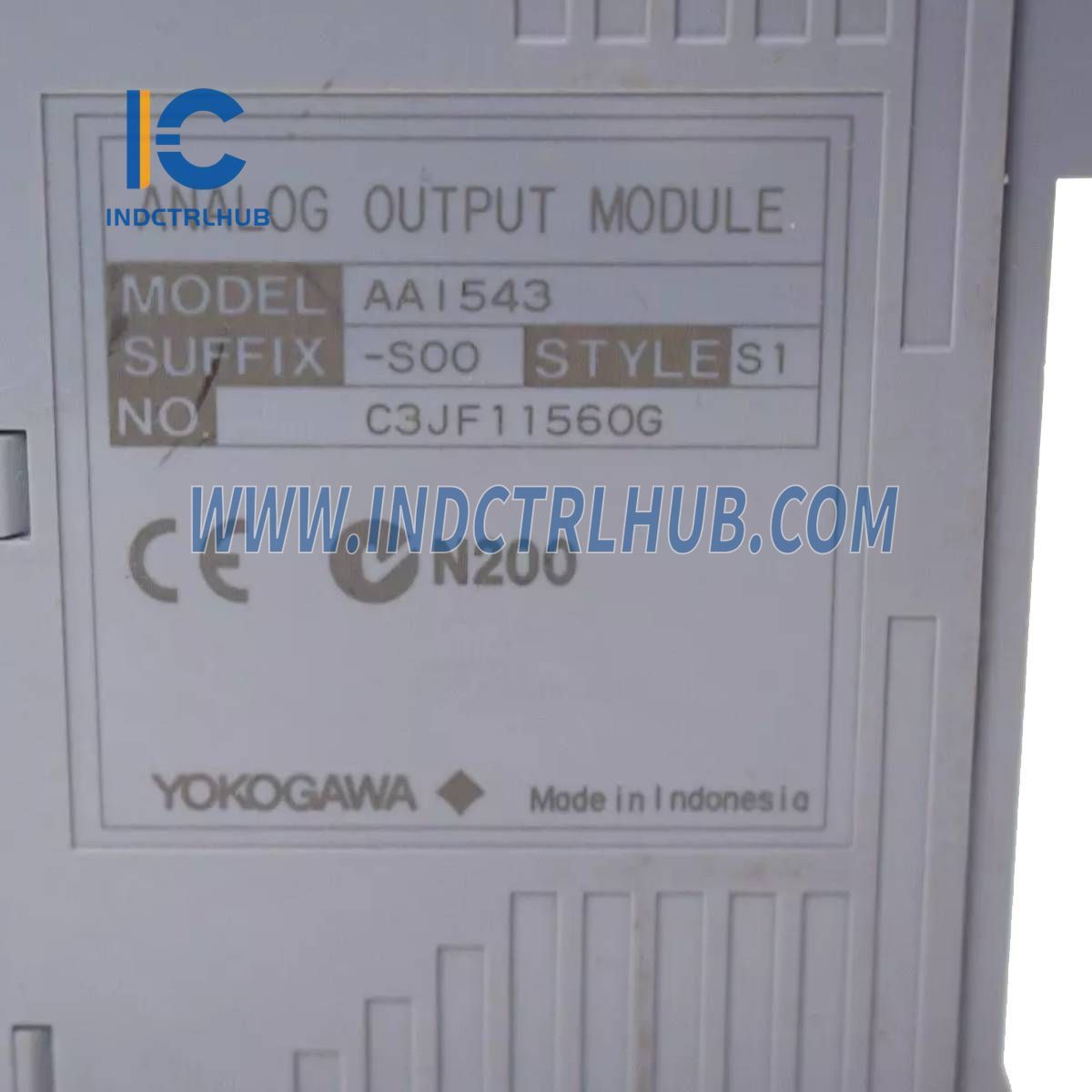

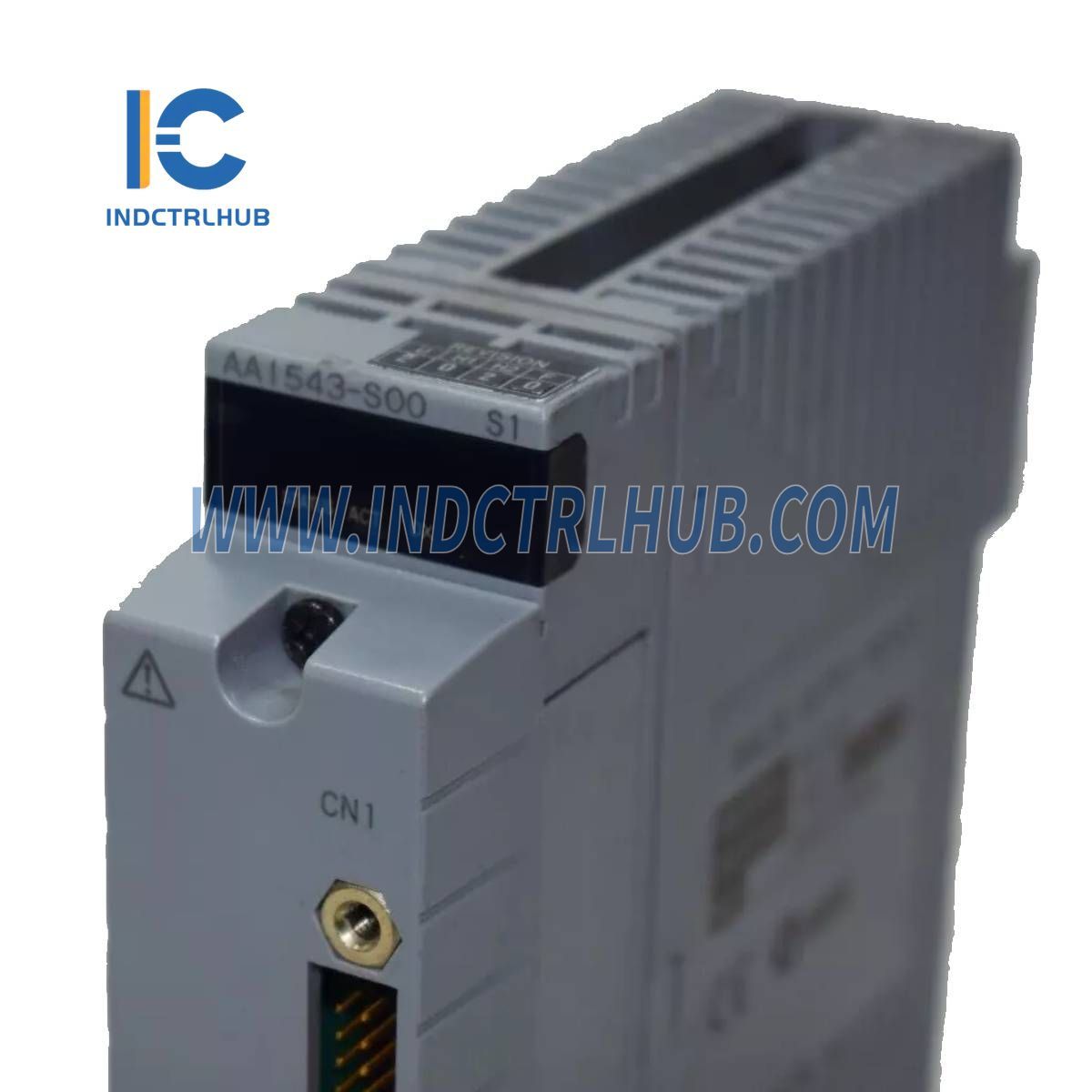

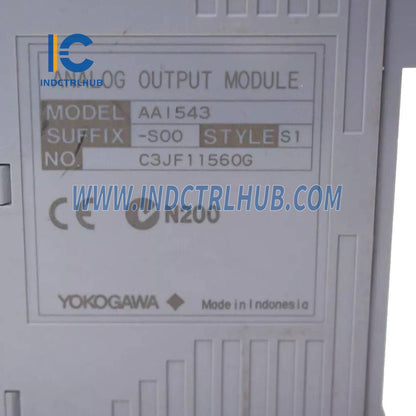

AAI543-S00 S1 |
|
توضیحات محصول |
ماژول خروجی آنالوگ (4 تا 20 میلی‌آمپر، 16 کاناله، ایزوله) |
مشخصات فنی
|
پارامتر |
AAI543 |
|---|---|
|
تعداد کانال‌های خروجی |
16، جدا شده - پاسخ تغییر استاندارد در پیکربندی افزونه (*3) - پاسخ سریع در تغییر وضعیت در پیکربندی افزونه (*3) |
|
سیگنال خروجی |
4 تا 20 میلی آمپر |
|
ولتاژ تحمل |
بین خروجی و سیستم: ۱۵۰۰ ولت AC، به مدت ۱ دقیقه |
|
مقاومت بار مجاز |
0 تا 750 Ω |
|
تشخیص مدار باز |
کمتر از 0.65 میلی آمپر |
|
دقت |
± 48 µA |
|
دوره به روز رسانی داده ها |
10 میلی ثانیه |
|
انحراف به دلیل تغییر دمای محیط |
± 16 µA/10 ˚C |
|
حداکثر مصرف جریان |
230 میلی آمپر (5 ولت DC) 540mA (24VDC) |
|
وزن |
0.4 کیلوگرم |
|
ارتباطات خارجی |
ترمینال گیره فشار، کابل کانکتور MIL، کابل اختصاصی (KS1) |
|
ارتباط HART |
موجود است |
کدهای مدل و پسوند
|
کد پسوند |
توضیحات |
|---|---|
|
-س |
نوع استاندارد |
|
-اچ |
با ارتباط دیجیتال (پروتکل HART) |
|
5 |
پاسخ تغییر استاندارد در پیکربندی افزونه بدون حفاظت در برابر انفجار (*1) |
|
6 |
پاسخ سریع در پیکربندی افزونه بدون حفاظت در برابر انفجار (*2) |
|
و |
پاسخ تغییر استاندارد در پیکربندی افزونه با حفاظت در برابر انفجار (*1) |
|
اف |
پاسخ سریع در پیکربندی افزونه با حفاظت در برابر انفجار (*2) |
|
0 |
نوع پایه |
|
1 |
با گزینه استاندارد ISA G3 |
|
3 |
با استاندارد ISA G3 و گزینه دما (-۲۰ تا ۷۰ درجه سانتی‌گراد) |
کدهای گزینه
|
کد گزینه |
توضیحات |
|---|---|
|
/K4A00 |
با آداپتور رابط کابل KS (برای اتصال به برد ترمینال AEA4D) [مدل: ATK4A-00] |
|
/A4S00 |
با ترمینال بلاک کلمپ فشار [مدل: ATA4S-00] |
|
/A4S10 |
با ترمینال بلاک گیره فشار (جذب‌کننده نوسان) [مدل: ATA4S-10] |
|
/A4D00 |
با ترمینال بلاک گیره فشار دوگانه [مدل: ATA4D-00] |
|
/A4D10 |
با ترمینال بلاک گیره فشار دوگانه (جذب‌کننده موج) [مدل: ATA4D-10] |
|
/CCC01 |
با پوشش کانکتور برای کابل MIL [مدل: ACCC01] |
