Product Description
🔹 اطلاعات کلی
|
سازنده |
یوکوگاوا |
|---|---|
|
مدل / شماره قطعه |

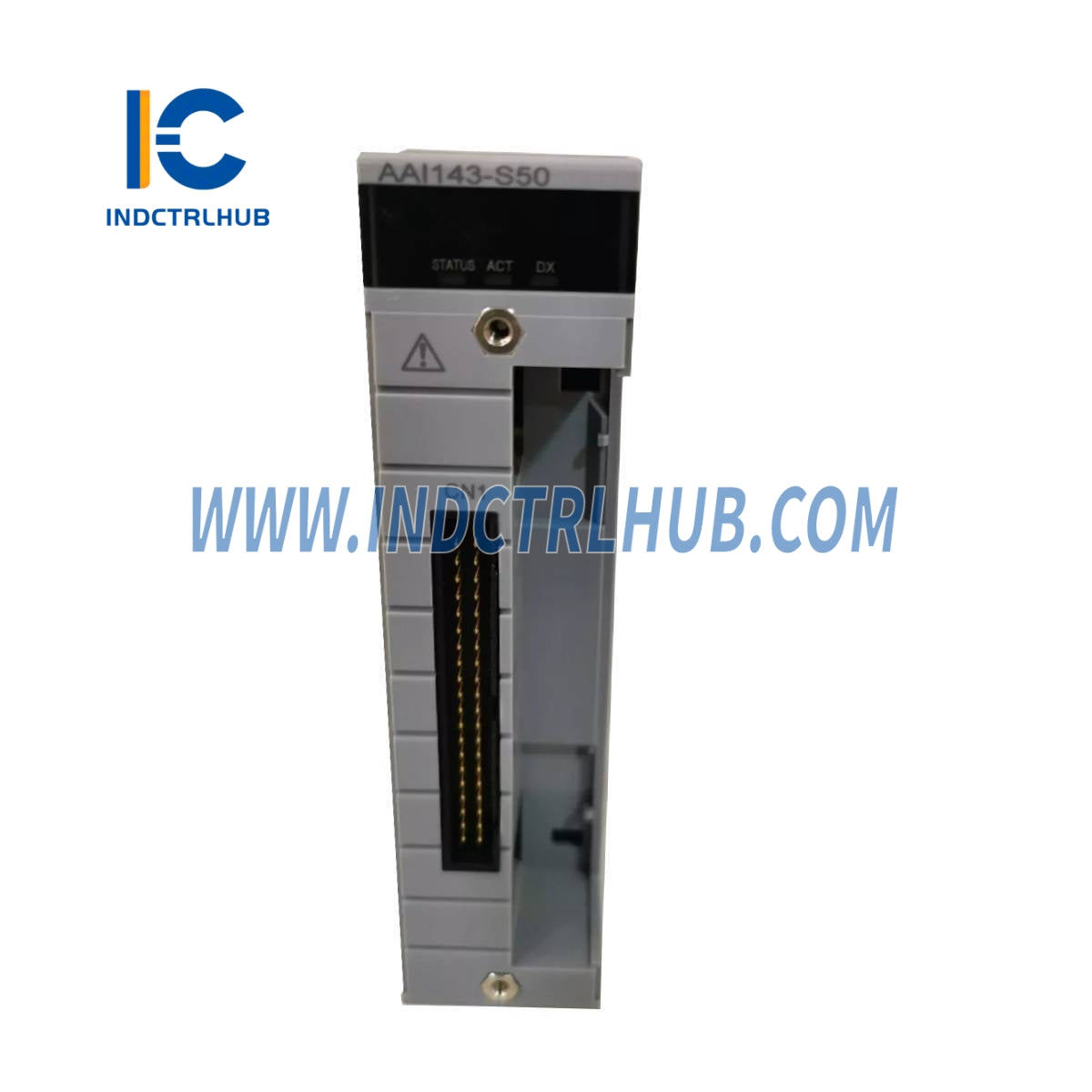

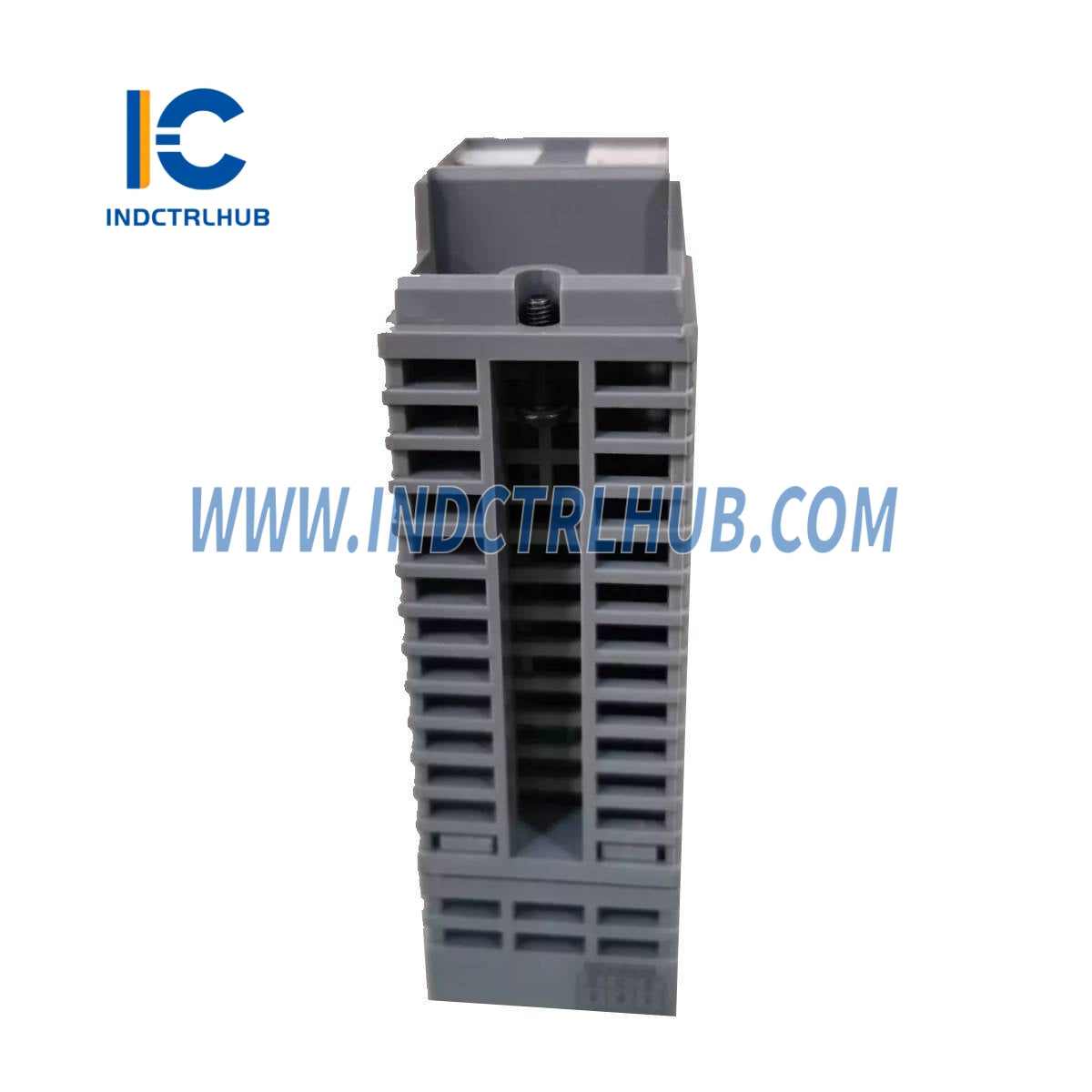

AAI143-S50/K4S00 |
|
توضیحات |
ماژول ورودی آنالوگ (4–20 mA، 16 کاناله، ایزوله، با کابل KS1) |
🔹 توضیحات
ماژول ورودی آنالوگ ایزوله 16 کاناله AAI143-S50/K4S00 برای پردازش سیگنال‌های جریان 4 تا 20 میلی‌آمپر طراحی شده است. این ماژول از پیکربندی‌های دوگانه افزونه پشتیبانی می‌کند و شامل گزینه اتصال کابل اختصاصی KS1 می‌باشد (که با کد /K4S00 نشان داده شده است). این تنظیمات ادغام با برخی انواع ترمینال بلاک را تسهیل کرده و انعطاف‌پذیری اتصال را در سیستم‌های اتوماسیون فرآیند بهبود می‌بخشد.
🔹 مشخصات
|
مورد |
مشخصات |
|---|---|
|
مدل |
AAI143 |
|
تعداد کانال‌های ورودی |
16 (ایزوله) |
|
سیگنال ورودی |
4 تا 20 میلی آمپر |
|
جریان ورودی مجاز |
24 میلی آمپر |
|
ولتاژ تحمل |
۱۵۰۰ ولت AC (بین ورودی و سیستم به مدت ۱ دقیقه) |
|
مقاومت ورودی |
۲۷۰ Ω (در ۲۰ mA) تا ۳۵۰ Ω (در ۴ mA)، روشن بودن برق ≥ ۵۰۰ kΩ، خاموش بودن برق |
|
دقت |
± 16 µA |
|
انحراف (تغییر دما) |
± 16 µA برای 10 درجه سانتیگراد |
|
دوره به روز رسانی داده ها |
10 میلی ثانیه |
|
منبع تغذیه فرستنده |
≥ 19.0 V در 20 mA ≤ 25.5 V در 0 mA (حداکثر جریان خروجی: 25 mA) |
|
فرستنده ۲ سیمه/۴ سیمه |
قابل تنظیم برای هر کانال از طریق پین تنظیم |
|
حداکثر مصرف جریان |
۲۳۰ میلی‌آمپر (۵ ولت DC)، ۵۴۰ میلی‌آمپر (۲۴ ولت DC) |
|
ارتباطات خارجی |
ترمینال گیره فشار، کابل کانکتور MIL، یا کابل اختصاصی KS1 |
|
ارتباط HART |
در دسترس (با پسوند -H) |
|
وزن |
0.3 کیلوگرم |
🔹 کدهای پسوند و گزینه
|
تایپ کنید |
کد |
توضیحات |
|---|---|---|
|
کد پسوند |
-س |
نوع استاندارد |
|
-5 |
بدون حفاظت در برابر انفجار |
|
|
-0 |
نوع پایه |
|
|
کد گزینه |
/K4S00 |
با اتصال کابل اختصاصی KS1 |
