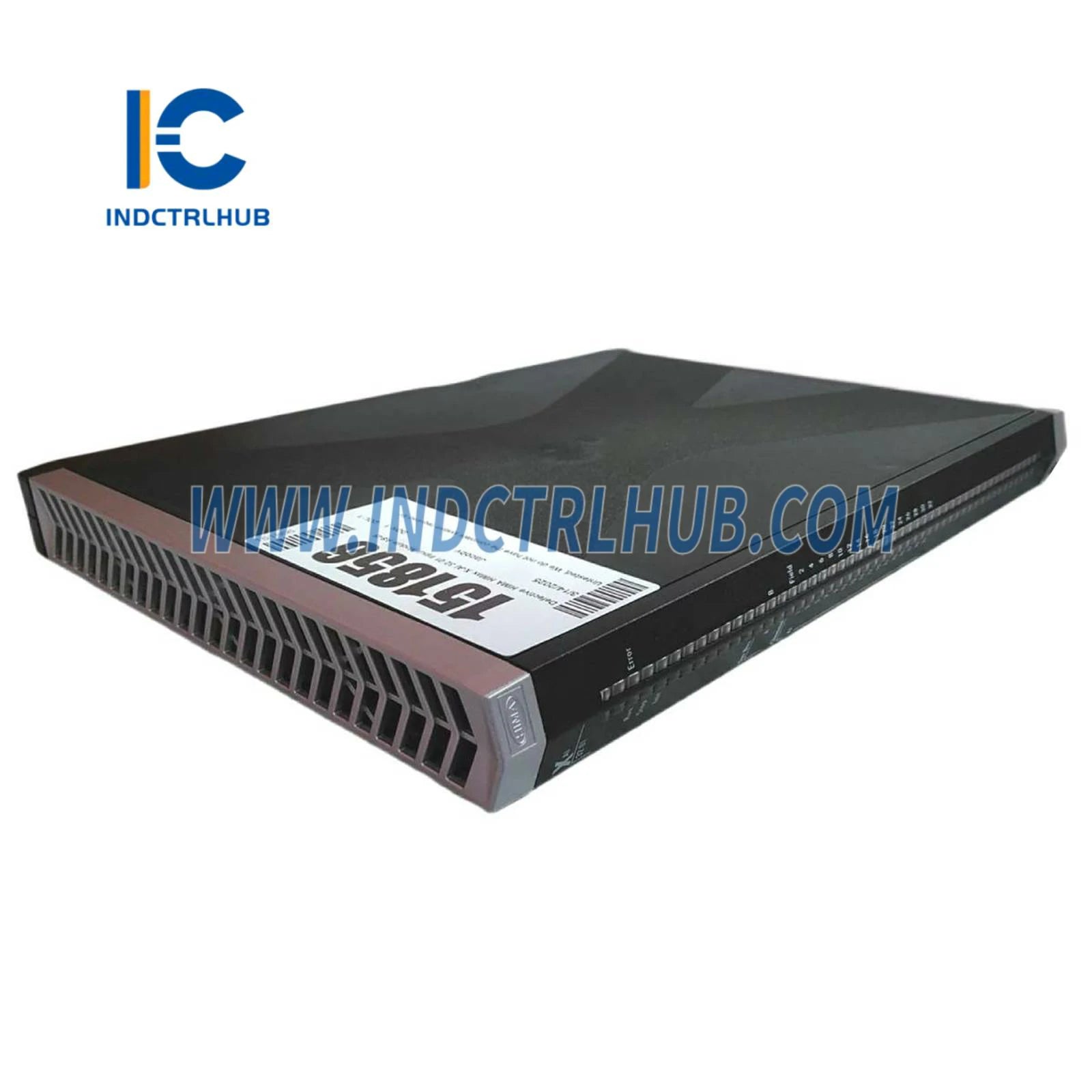

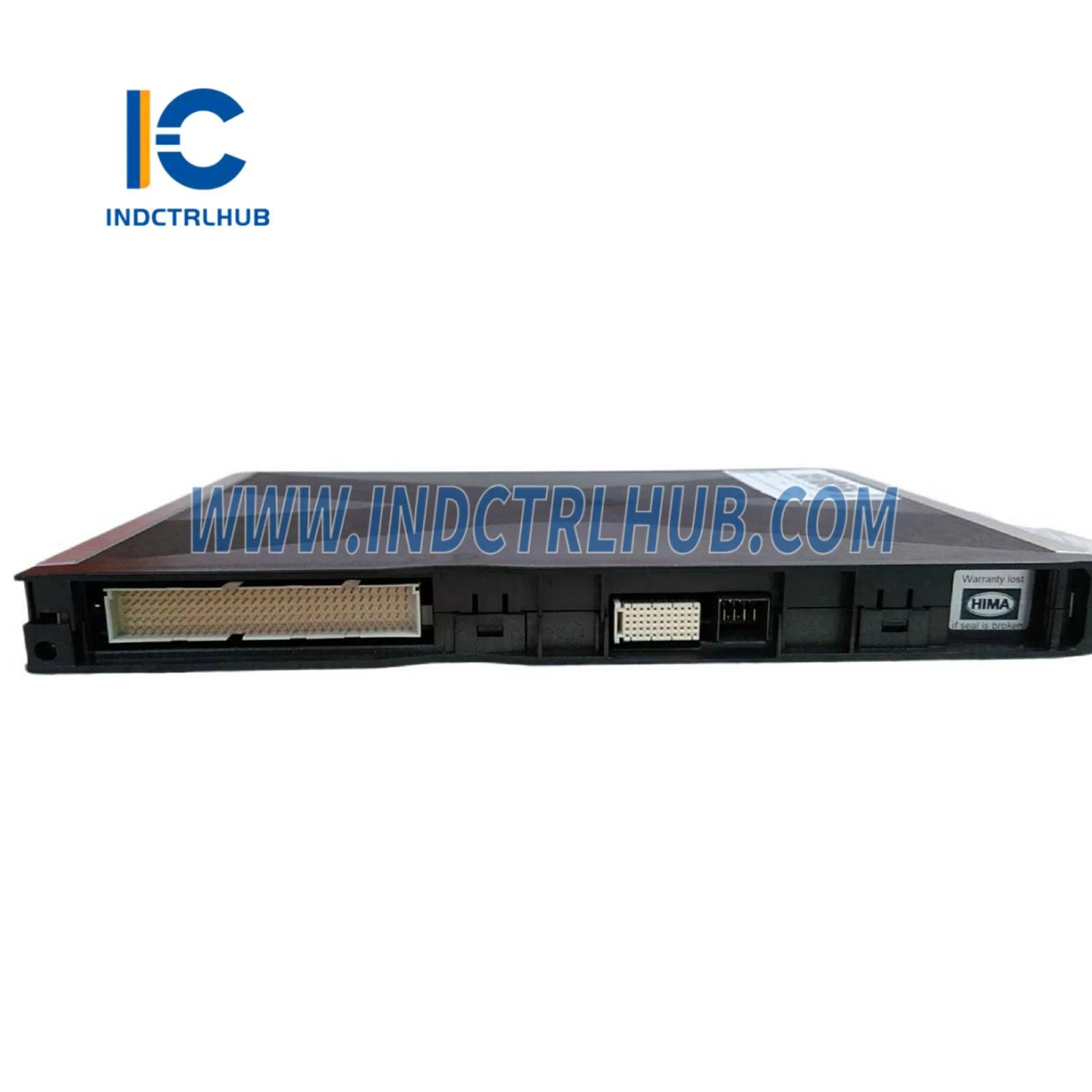

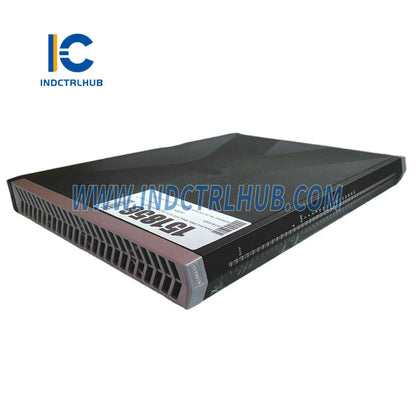

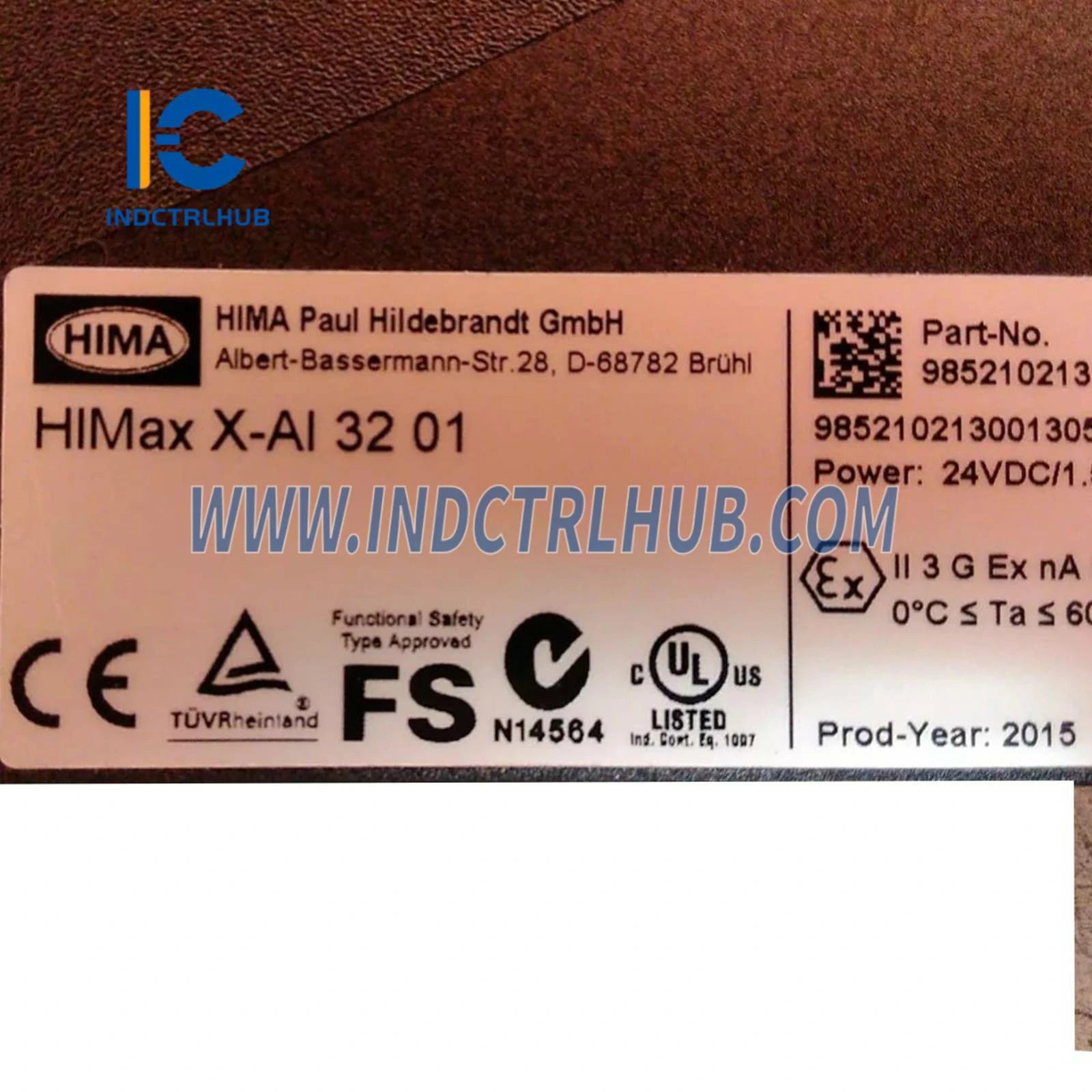

ماژول ورودی آنالوگ HIMA X-AI 32 01
ماژول ورودی آنالوگ HIMA X-AI 32 01
Manufacturer: HIMA
Product No.: X-AI 32 01
Condition:1000 در انبار
Product Type: ماژول ورودی آنالوگ
Product Origin: Germany
Payment: T/T, Western Union
Weight: 1400g
Shipping port: Xiamen
Warranty: 12 months
- پشتیبانی 24/7
- بازگشت 30 روزه
- حمل و نقل سریع
جزئیات محصول
|
سازنده |
هیما |
|---|---|
|
شماره مدل/قطعه |
X-AI 32 01 |
|
توضیحات |
ماژول ورودی آنالوگ |
مشخصات فنی
مشخصات کلی
|
ویژگی |
مشخصات |
|---|---|
|
ولتاژ تغذیه |
۲۴ ولت DC (-۱۵٪ تا +۲۰٪)، rP _ ۵٪، SELV، PELV |
|
ورودی جریان (بیبار) |
حداقل 500 میلیآمپر (بدون کانالها/تغذیههای فرستنده) |
|
ورودی جریان (حداکثر) |
حداکثر 1.5 آمپر (اگر تغذیههای فرستنده اتصال کوتاه شوند) |
|
ورودی جریان به ازای هر کانال |
حداقل 0 میلیآمپر (بدون تغذیه فرستنده) / حداقل 30 میلیآمپر (با تغذیه فرستنده) |
|
دمای کاری |
0 تا +60 درجه سانتیگراد |
|
دمای ذخیرهسازی |
-40 تا +85 درجه سانتیگراد |
|
رطوبت |
حداکثر ۹۵٪ رطوبت نسبی، بدون تراکم |
|
نوع حفاظت |
IP20 |
|
ابعاد (ارتفاع x عرض x عمق) |
۳۱۰ × ۲۹.۲ × ۲۳۰ میلیمتر |
|
وزن |
تقریباً ۱.۴ کیلوگرم |
مشخصات ورودی آنالوگ
|
ویژگی |
مشخصات |
|---|---|
|
تعداد ورودیها (کانالها) |
32 (زمین مشترک AI-، به صورت گالوانیکی از باس سیستم و منبع تغذیه 24 ولت مستقیم جدا شده) |
|
دامنه اسمی |
0/4_20 میلیآمپر |
|
دامنه عملکرد |
0_22.5 میلیآمپر |
|
وضوح دیجیتال |
12 بیت |
|
شنت برای اندازهگیری جریان |
200 اهم |
|
حداکثر جریان مجاز از طریق شنت |
50 میلیآمپر |
|
ولتاژ تحمل ورودی |
10 ولت مستقیم |
|
کاهش ولتاژ تداخل |
> ۶۰ dB (حالت مشترک ۵۰/۶۰ هرتز) |
|
تجدید مقدار اندازهگیری شده (برنامه کاربر) |
زمان چرخه برنامه کاربر |
|
زمان نمونهبرداری |
2 میلیثانیه |
|
دقت متروژیکی |
± ۰.۱۵٪ مقدار نهایی در کل دامنه دما (-۱۰ °C تا ۷۰ °C) |
|
زمان تثبیت تا ۹۹٪ مقدار فرآیند (تغییر سیگنال ورودی) |
۱۵ ms |
مشخصات منبع تغذیه فرستنده
|
ویژگی |
مشخصات |
|---|---|
|
تعداد منابع تغذیه فرستنده |
32 |
|
ولتاژ خروجی منبع تغذیه فرستنده |
۲۶.۵ VDC (+۰/-۱۵٪) |
|
جریان خروجی منبع تغذیه فرستنده |
حداکثر ۳۰ mA |
|
نظارت بر منبع تغذیه فرستنده |
زیر ولتاژ: ۲۲.۵ VDC، بیش ولتاژ: ۳۰ VDC |
|
حداکثر تعداد منابع تغذیه فرستنده که به طور همزمان اتصال کوتاه شدهاند |
12 |
|
حفاظت در برابر اضافه بار |
اگر بیش از ۱۲ منبع تغذیه به مدت بیش از ۳ ثانیه اتصال کوتاه شوند، کل منبع تغذیه فرستنده قطع میشود. اگر اضافه بار ظرف ۳۰ ثانیه از بین برود، منبع تغذیه دوباره فعال میشود. |
|
حداکثر بار قابل اتصال (فرستنده + خط) |
_ ۷۵۰ Ω در ۲۲.۵ mA |
_
