Product Description
جزئیات محصول
تولیدکننده: آلن-برادلی

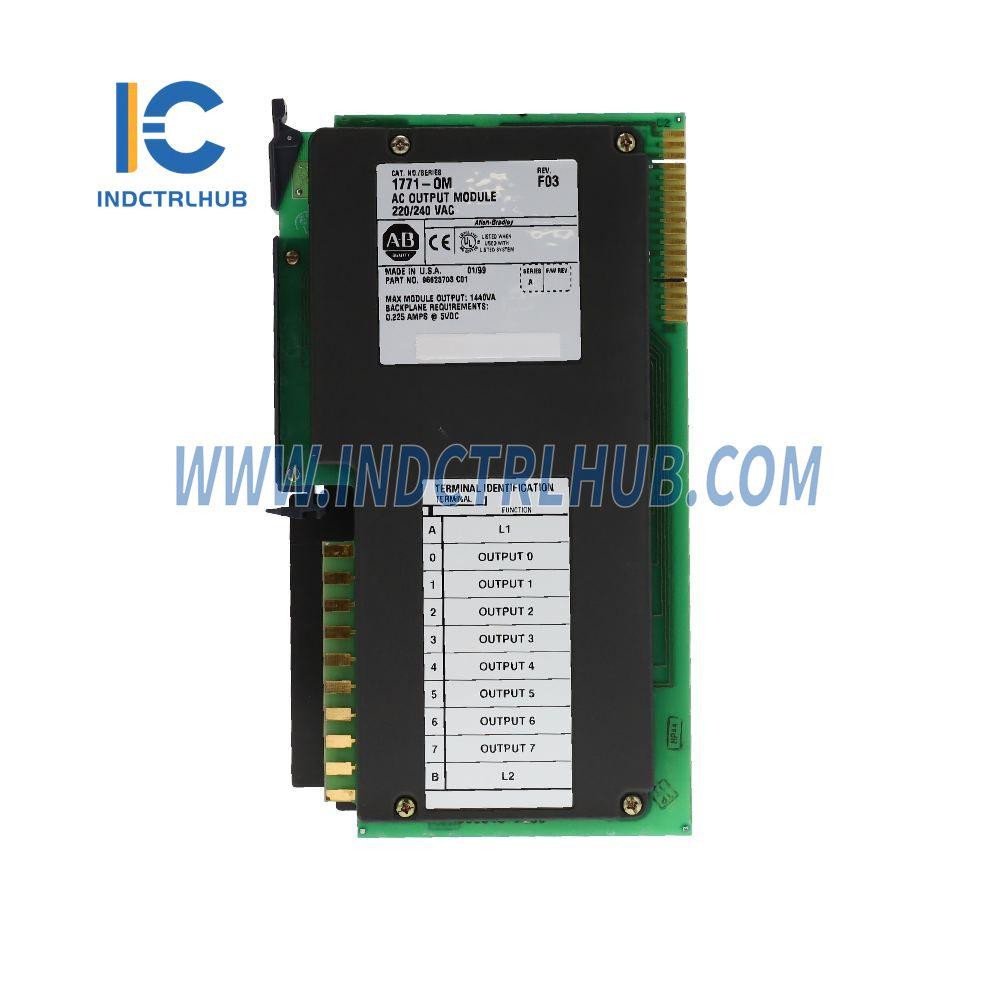

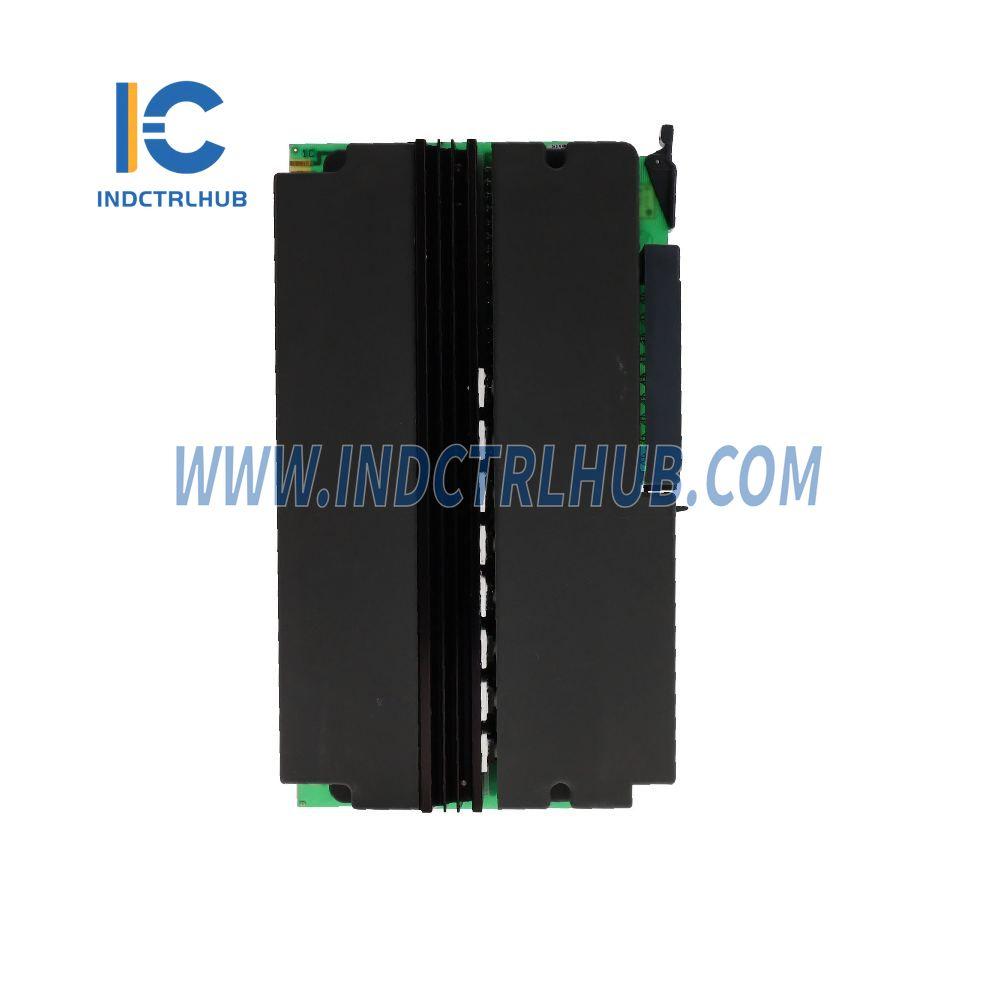

مدل/شماره قطعه: PLC5 1771-OM
توضیحات: ماژول خروجی AC
مشخصات
| صفت | جزئیات |
|---|---|
| خروجی در هر ماژول | 16 (8 خروجی در هر گروه، 2 گروه) |
| مکان ماژول | شاسی ورودی/خروجی 1771 |
| محدوده ولتاژ خروجی | ۱۸۴ تا ۲۵۰ ولت AC، ۴۷-۶۳ هرتز |
| جریان خروجی | 2A برای خروجی، نباید از 6A برای هر ماژول فراتر رود |
| جریان هجومی (حداکثر) | 20A به مدت 100 میلی‌ثانیه، قابل تکرار هر 10 ثانیه |
| بار جاری (حداقل) | 60mA برای هر خروجی @ 220V AC، 60Hz |
| افت ولتاژ در حالت روشن (حداکثر) | 1.6 ولت در 2 آمپر |
| جریان نشتی در حالت خاموش (حداکثر) | 2mA برای هر خروجی @ 220V AC |
| تاخیر سیگنال | خاموش به روشن: 1.0ms از روشن به خاموش: 8.3 میلی‌ثانیه @ 60 هرتز (حداکثر) |
| اتلاف نیرو | 13.2 وات (حداکثر)؛ 1.2 وات (حداقل) به ازای هر ماژول |
| اتلاف حرارتی | ۴۵.۱ BTU/hr (حداکثر)؛ ۴.۱ BTU/hr (حداقل) |
| جریان Backplane | 225 میلی آمپر @ 5 ولت DC ± 5٪ |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| شرایط محیطی | |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (بدون میعان) |
| هادی ها | حداکثر 14 گيج (2 میلیمتر) رشته‌ای |
| اندازه سیم | حداکثر عایق 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 2 |
| فیوزها | 2A، 250V 3AG نرمال بلوز (1 عدد برای هر خروجی)، فیوز بوس AGC-2، لیتل فیوز 312002 |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WA |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-2.18 مراجعه کنید. |
