Product Description
جزئیات محصول

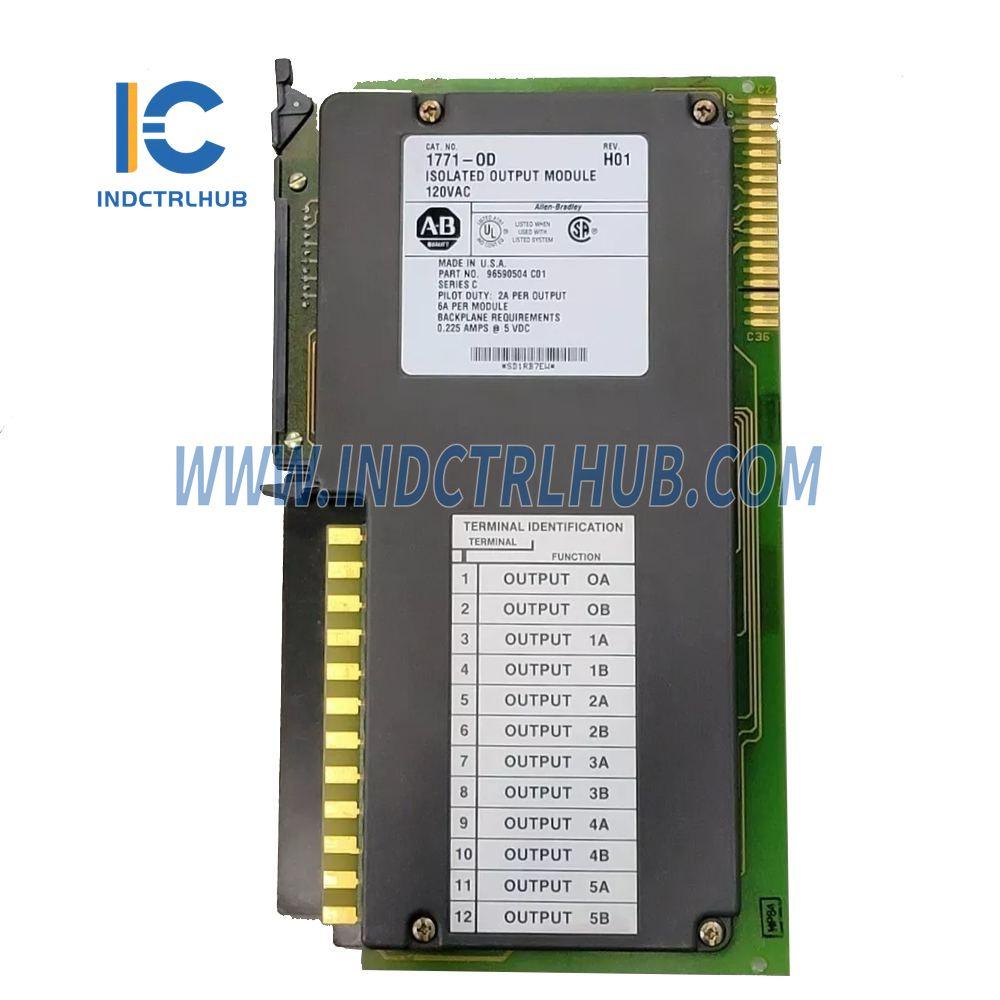

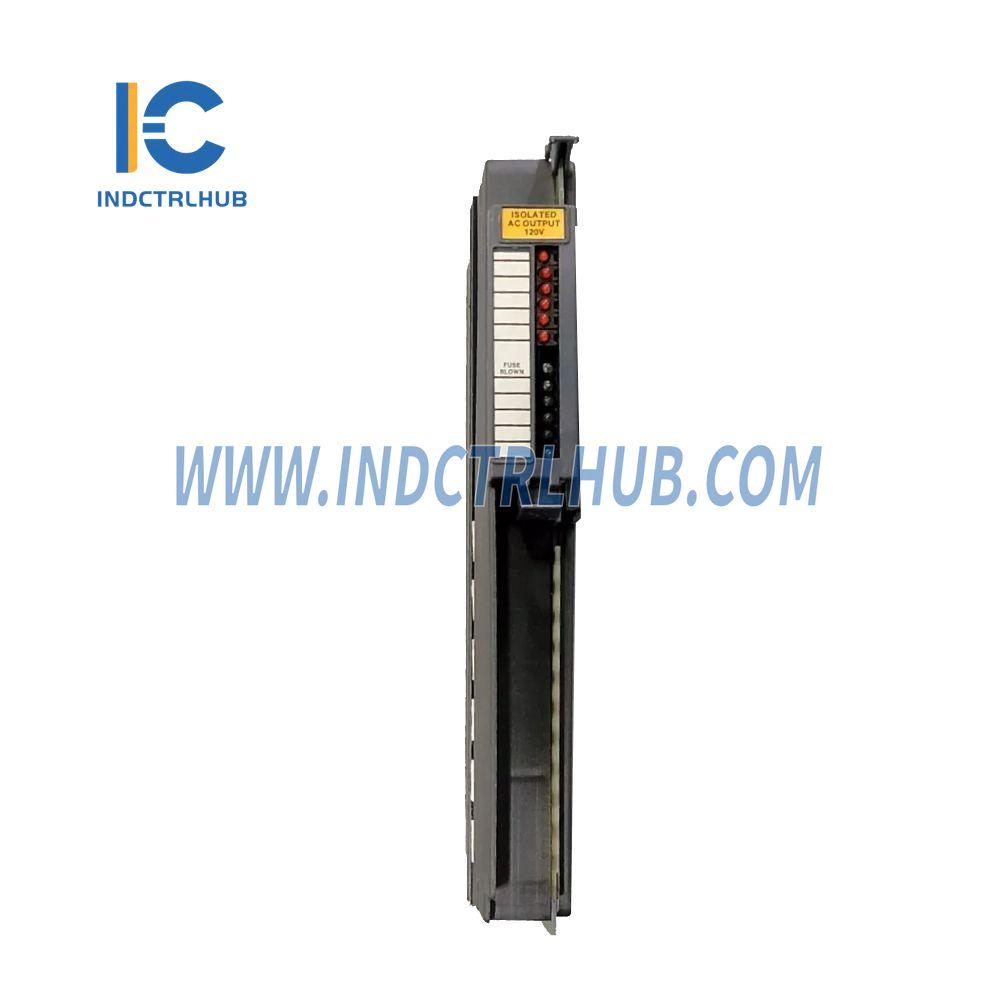

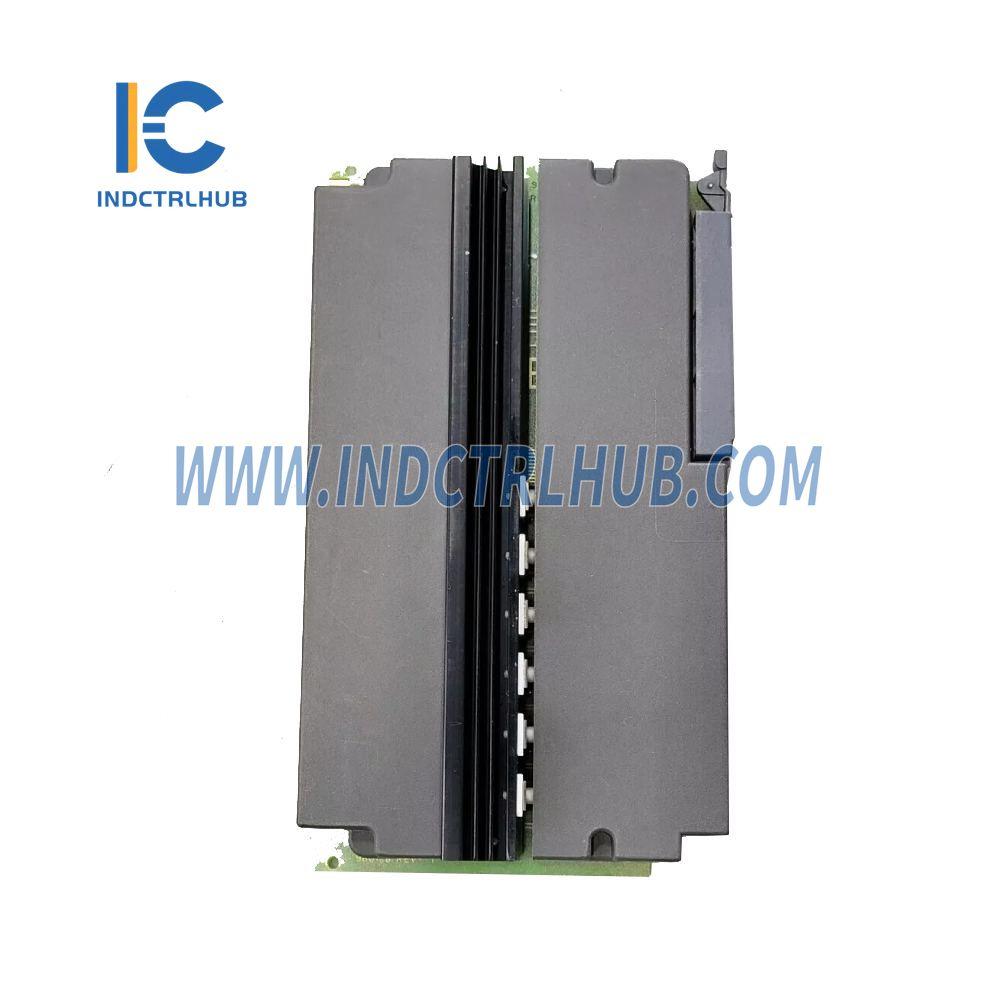

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-OD سری C
توضیحات: ماژول خروجی AC ایزوله
مشخصات
| صفت | جزئیات |
|---|---|
| خروجی در هر ماژول | 2A برای هر خروجی (نباید از 6A برای هر ماژول فراتر رود) |
| مکان ماژول | شاسی ورودی/خروجی 1771 |
| رتبه بندی ولتاژ | 92 تا 138 ولت AC @ 47-63 هرتز |
| جریان خروجی (به ازای هر کانال) | 2A برای هر خروجی (نباید از 6A برای هر ماژول فراتر رود) |
| جریان هجومی (حداکثر) | حداکثر 20A برای 100 میلی‌ثانیه، قابل تکرار هر 5 ثانیه |
| بار جاری (حداقل) | 60 میلی آمپر در هر خروجی |
| افت ولتاژ حالت روشن | 2 ولت AC (حداکثر) در 100 میلی آمپر |
| جریان نشتی در حالت خاموش | 5mA (حداکثر) برای هر خروجی در 138V AC |
| تاخیر سیگنال | خاموش به روشن: 1.0ms از روشن به خاموش: 8.3 میلی‌ثانیه @ 60 هرتز |
| اتلاف نیرو | ۱۳.۲ وات (حداکثر)، ۱.۲ وات (حداقل) |
| اتلاف حرارتی | ۴۵.۲ BTU/hr (حداکثر)، ۴.۱ BTU/hr (حداقل) |
| جریان Backplane | 225 میلی آمپر |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| حداکثر طول کابل | 1000 فوت (304.8 متر) |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (غیر متراکم) |
| اندازه سیم | سیم ۱۴ گِیج (۲mm²) چند رشته‌ای (حداکثر) |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| کلید زدن | بین 4 و 6 |
| فیوز | fuse های 3AG با جریان 5A و ولتاژ 250V (1 عدد برای هر خروجی) باس AGC-5، لیتل فیوز 312005 |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WD |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-2.12 مراجعه کنید. |
