جزئیات محصول

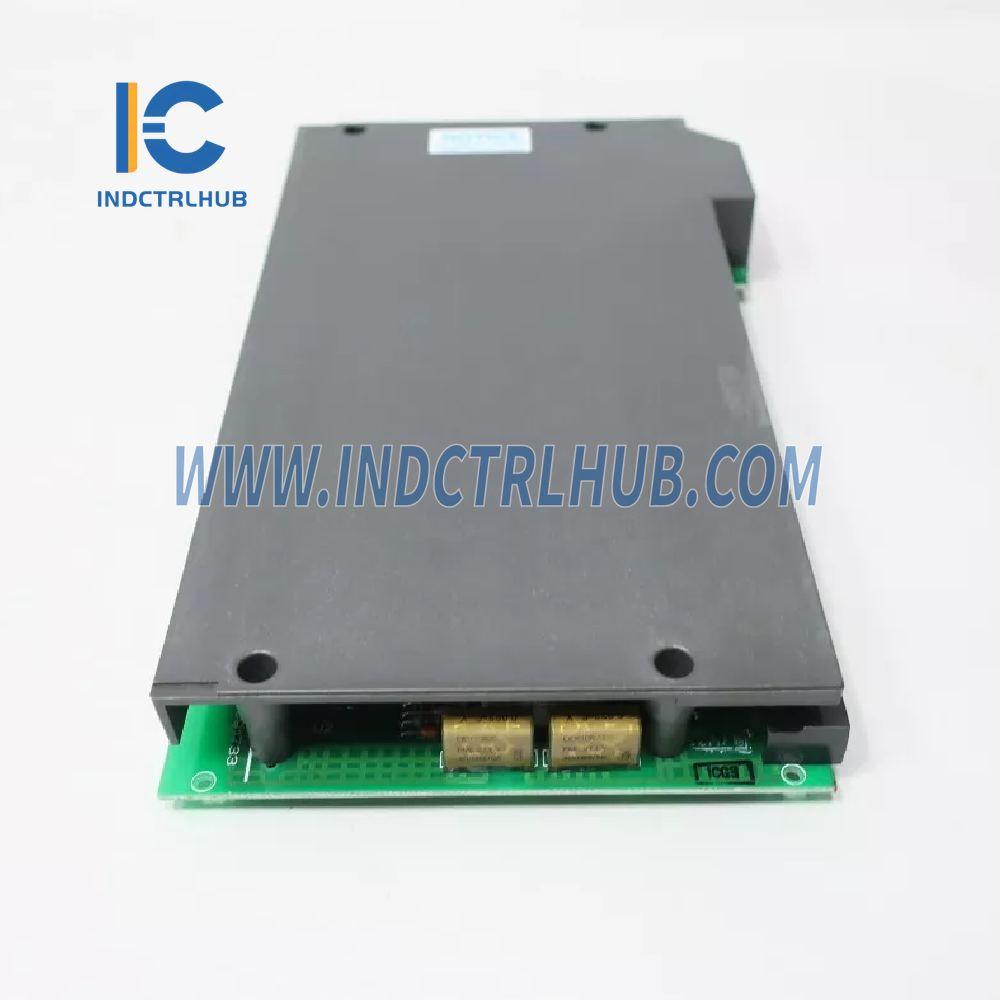

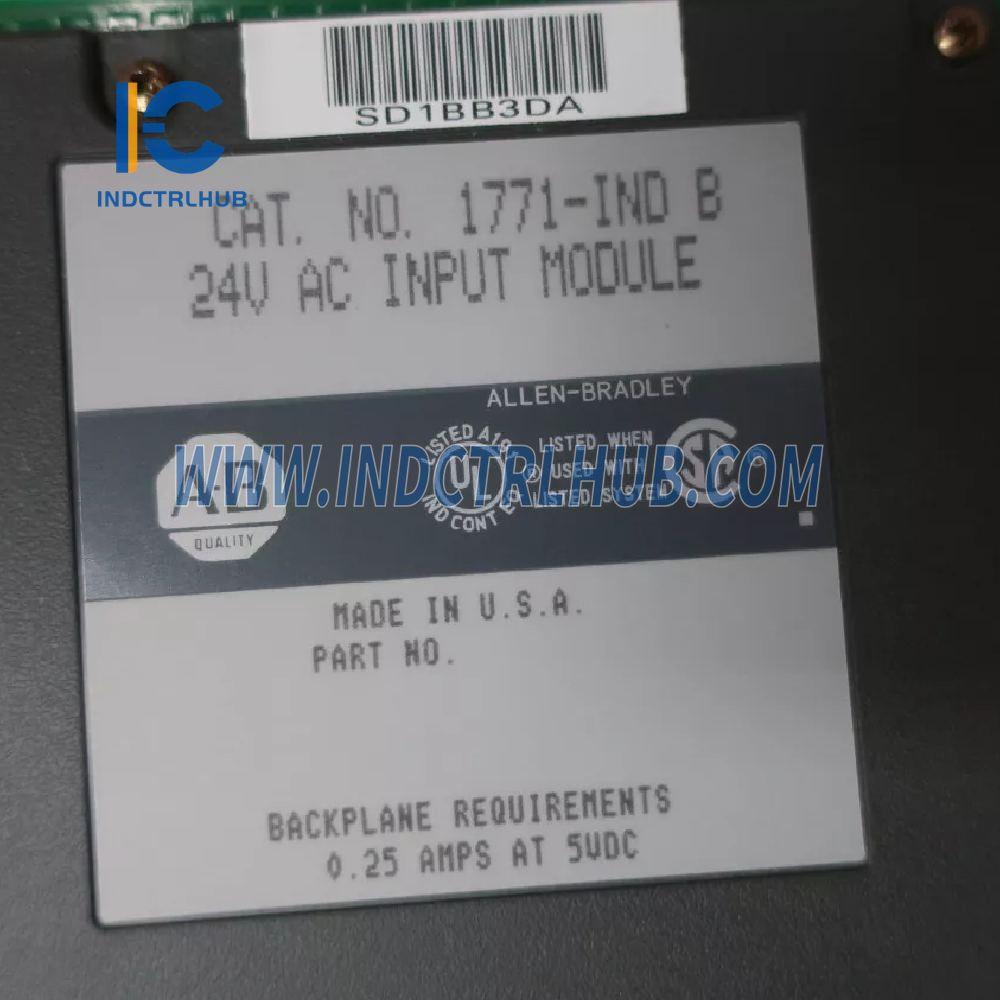

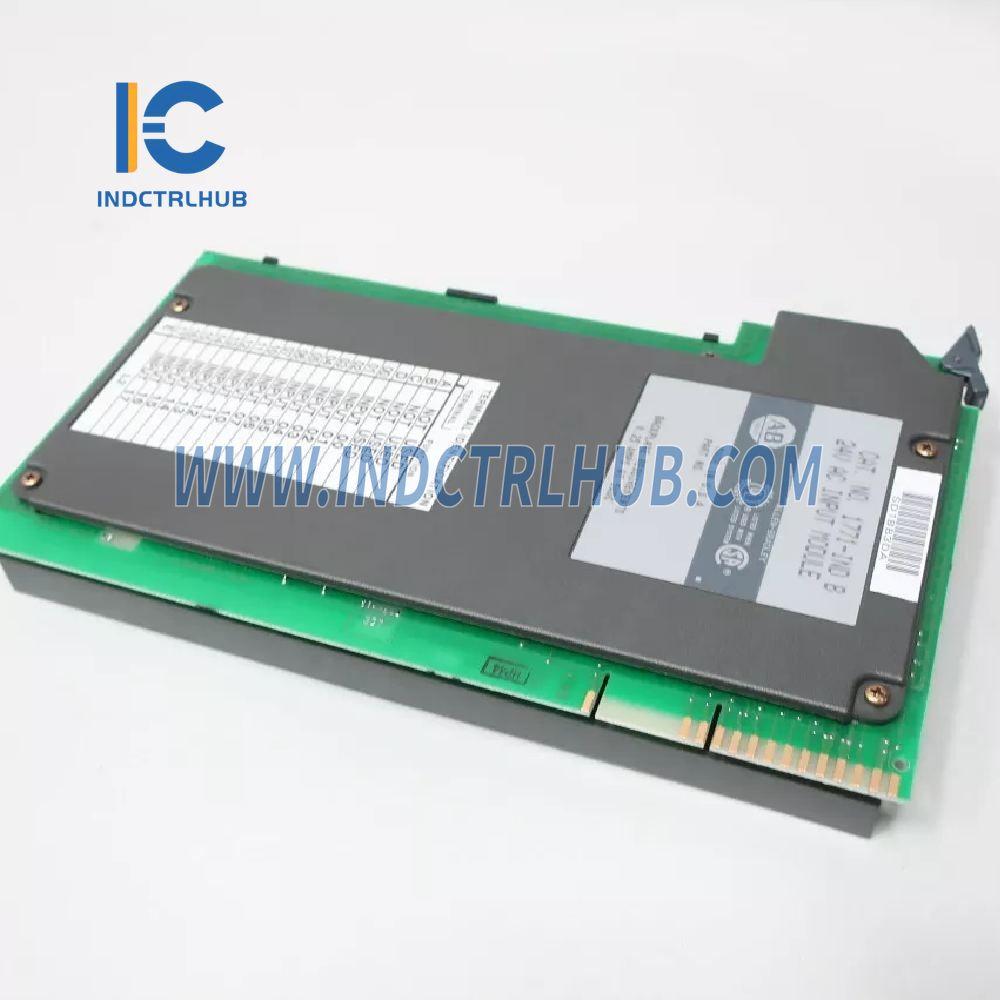

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-IND سری B
توضیحات: ماژول ورودی AC/DC
مشخصات
| صفت | جزئیات |
|---|---|
| ورودی در هر ماژول | 16 |
| مکان ماژول | شاسی ورودی/خروجی 1771-A1B تا -A4B یا بعد از آن 1771-AM1، -AM2 شاسی ورودی/خروجی |
| ولتاژ ورودی اسمی | AC: 24 ولت @ 50/60 هرتز DC: 24 ولت |
| جریان ورودی اسمی | AC: 6.3mA @ 24V (50Hz) / 7.2mA @ 24V (60Hz) DC: 3.8 میلی آمپر @ 24 ولت |
| دامنه ولتاژ حالت روشن | AC: 16 تا 30 ولت DC: 9 ولت تا 30 ولت |
| جریان حالت روشن (حداقل) | AC: 3.0mA @ 10V (60Hz) DC: 1.4 میلی آمپر @ 9 ولت |
| ولتاژ حالت خاموش (حداکثر) | AC: 5V @ 50/60Hz DC: 3.7 ولت |
| جریان حالت خاموش (حداکثر) | AC: 1.5mA @ 5V (60Hz) DC: 0.6 میلی آمپر @ 5 ولت |
| امپدانس ورودی | 0.68µF به صورت موازی با 6.28kΩ (3.9kΩ در 60Hz)، به صورت سری با 100Ω |
| اوج جریان هجومی | Vos/100Ω، جایی که Vos = ولتاژ اوج تأمین مشتری |
| تاخیر سیگنال ورودی | خاموش به روشن: AC: 35ms ± 10ms DC: 10ms روشن به خاموش: AC: 45ms ± 15ms DC: 50 میلی‌ثانیه |
| اتلاف نیرو | ۸.۳ وات (حداکثر)، ۱.۳ وات (حداقل) |
| اتلاف حرارتی | ۲۸.۴ BTU/hr (حداکثر)، ۴.۴ BTU/hr (حداقل) |
| جریان Backplane | 250 میلی آمپر @ 5 ولت DC ± 5٪ |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (غیر متراکم) |
| اندازه سیم | حداکثر 14 گيج (2mm²) رشته‌ای |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| کلید زدن | بین 20 تا 22 |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WH |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-2.96 مراجعه کنید. |
