Product Description
جزئیات محصول

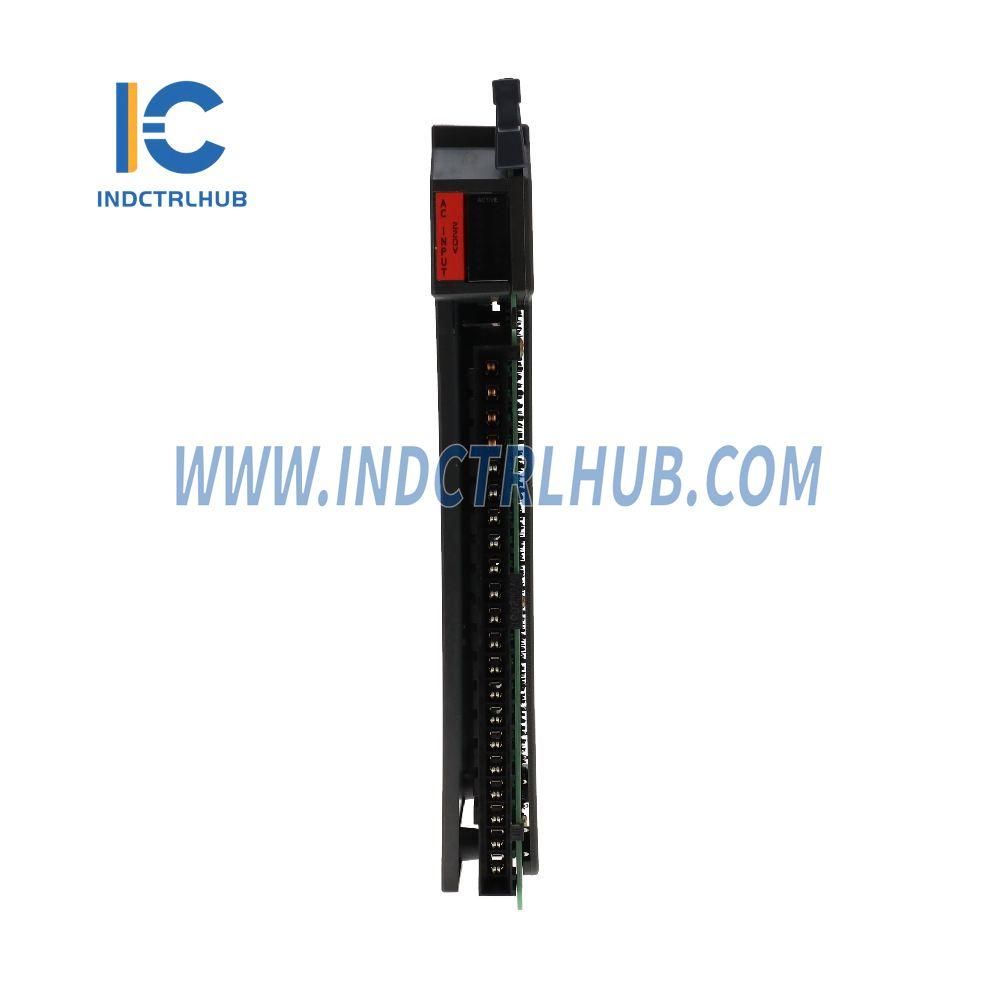

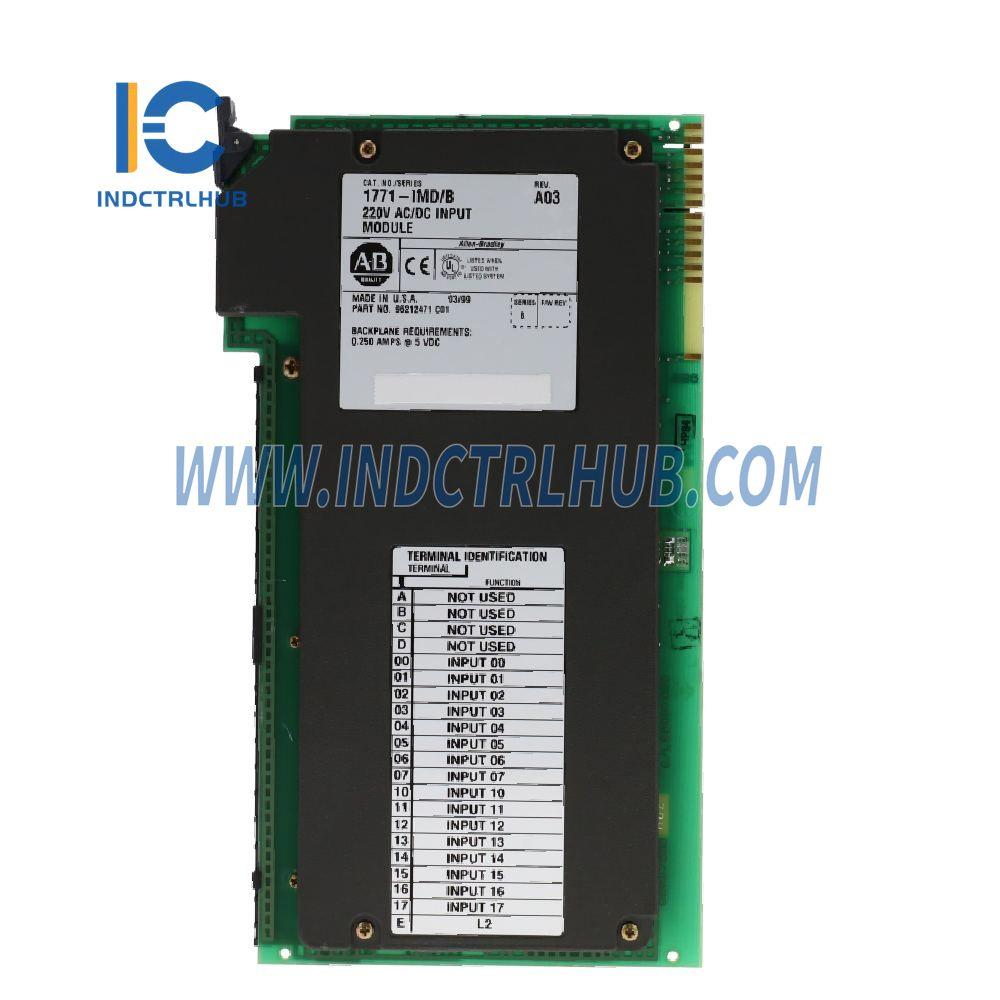

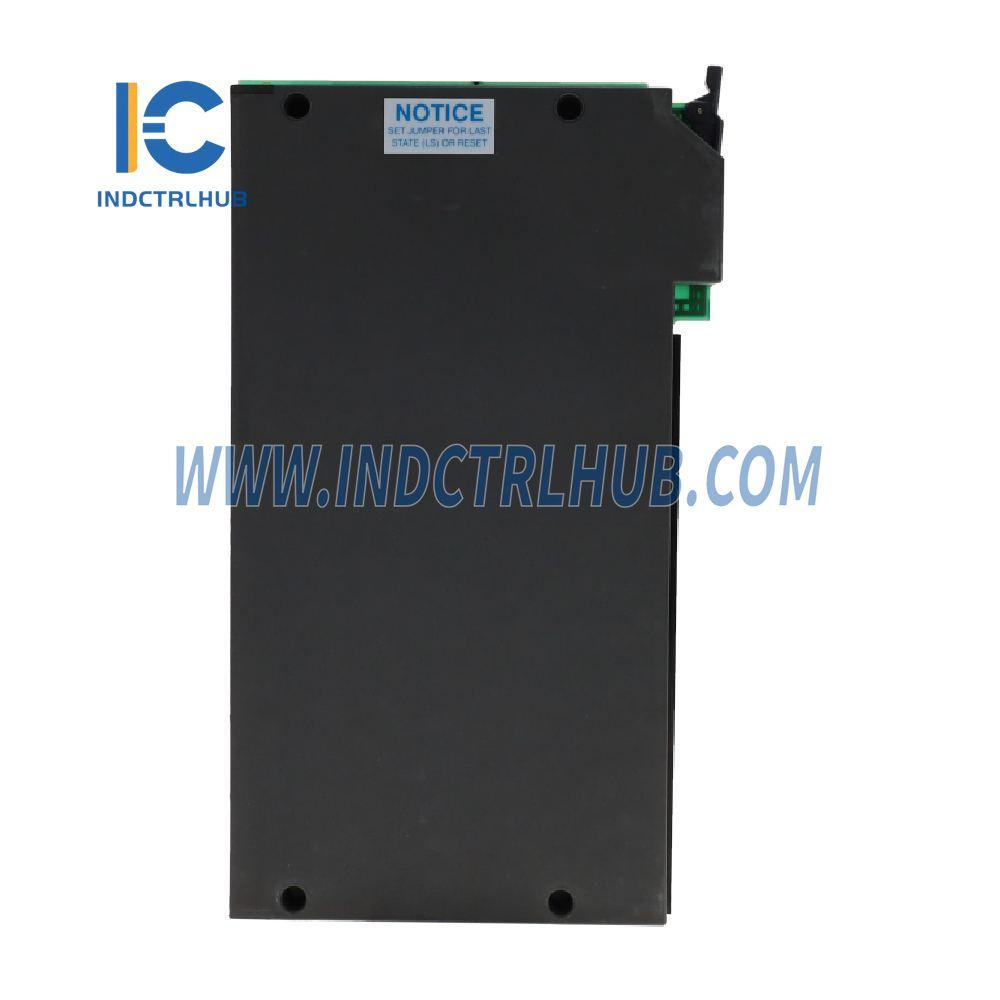

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-IMD سری B
توضیحات: ماژول ورودی AC/DC
مشخصات
| صفت | جزئیات |
|---|---|
| ورودی در هر ماژول | 16 |
| مکان ماژول | شاسی ورودی/خروجی 1771-A1B تا -A4B یا بعد از آن 1771-AM1، -AM2 شاسی ورودی/خروجی |
| ولتاژ ورودی اسمی | AC: 220 ولت @ 50/60 هرتز DC: 220 ولت |
| جریان ورودی اسمی | AC: 9.9mA @ 220V (50Hz) / 10.4mA @ 220V (60Hz) DC: 0.6 میلی آمپر @ 220 ولت |
| دامنه ولتاژ حالت روشن | AC: 184 ولت تا 250 ولت DC: 166 ولت تا 230 ولت |
| جریان حالت روشن (حداقل) | AC: 8.7mA @ 184V (50Hz) DC: 0.43 میلی آمپر @ 166 ولت |
| ولتاژ حالت خاموش (حداکثر) | 92 ولت AC یا DC |
| جریان حالت خاموش (حداکثر) | AC: 3mA @ 92V DC: 0.25 میلی آمپر @ 92 ولت |
| امپدانس ورودی | خازن 0.15µF (امپدانس 21.2kΩ در 50Hz) به صورت موازی با یک مقاومت 370kΩ، به صورت سری با 1kΩ |
| تاخیر سیگنال ورودی | خاموش به روشن: AC و DC: ۱۵میلی‌ثانیه ± ۸میلی‌ثانیه روشن به خاموش: AC و DC: ۱۷۲میلی‌ثانیه ± ۵۶میلی‌ثانیه |
| اتلاف نیرو | ۵.۸ وات (حداکثر)، ۱.۳ وات (حداقل) |
| اتلاف حرارتی | ۱۹.۸ BTU/hr (حداکثر)، ۴.۵ BTU/hr (حداقل) |
| جریان Backplane | 250 میلی آمپر @ 5 ولت DC ± 5٪ |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (غیر متراکم) |
| اندازه سیم | حداکثر 14 گيج (2mm²) رشته‌ای |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| کلید زدن | بین 2 و 4 |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WH |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-5.27 مراجعه کنید |
