Product Description
جزئیات محصول

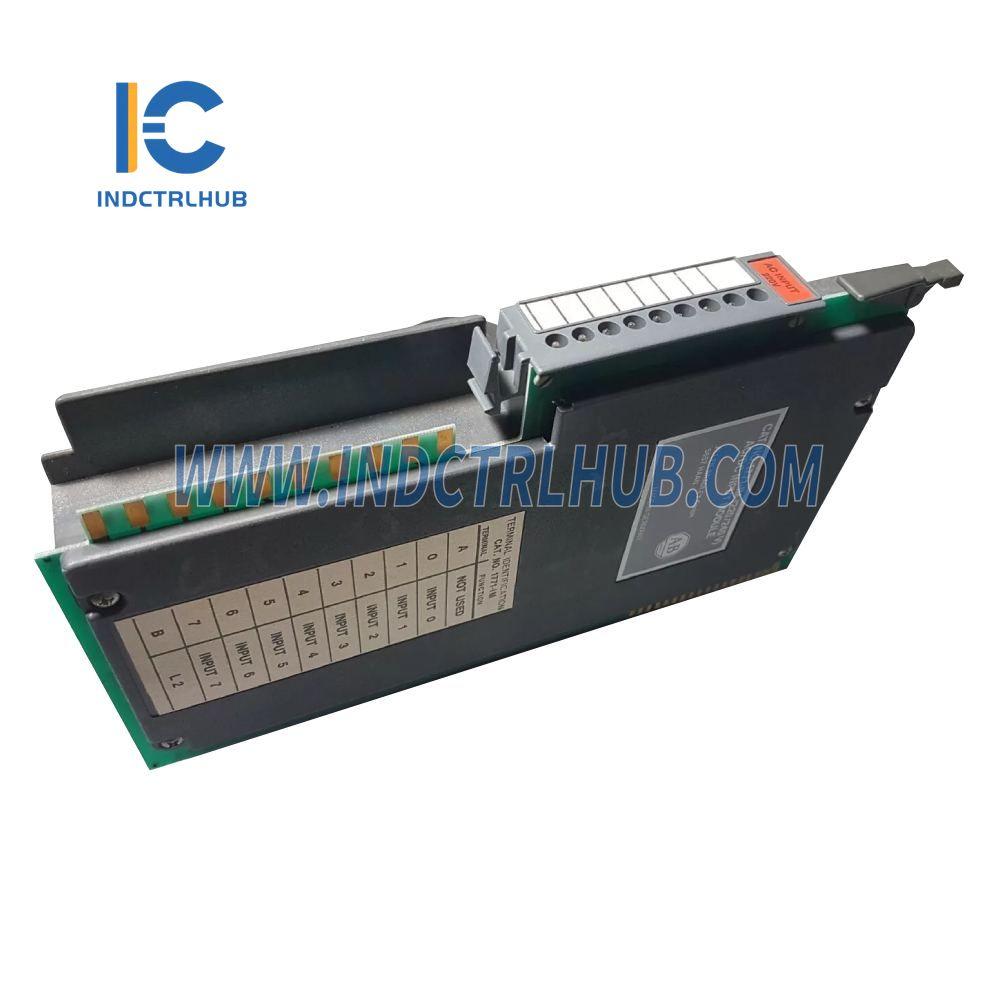

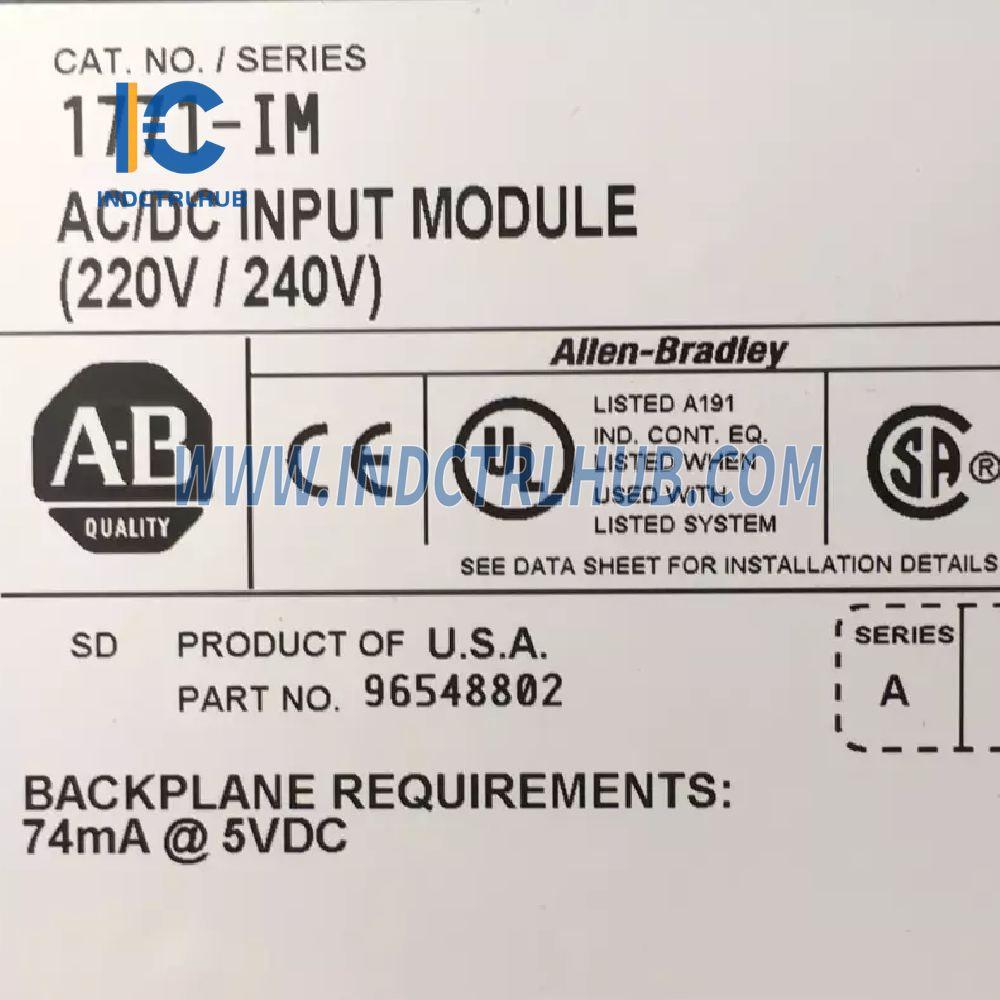

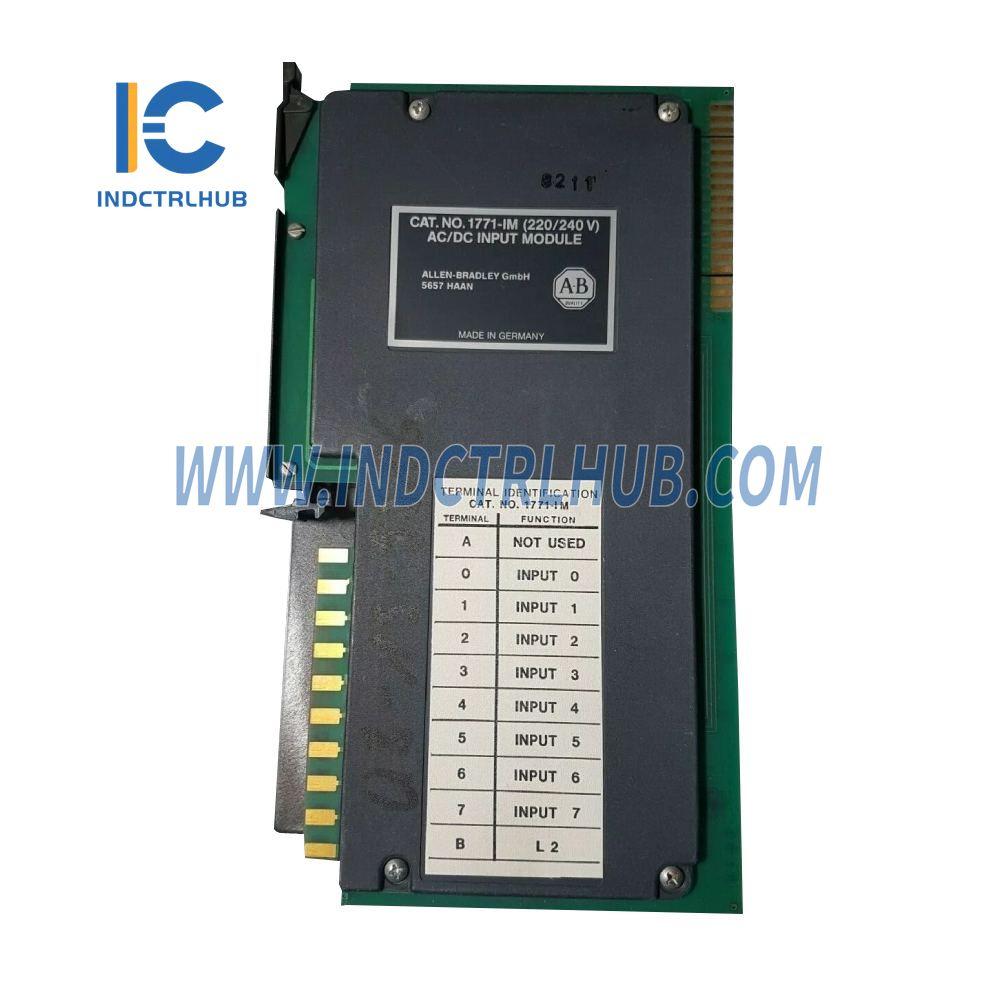

تولیدکننده: آلن-برادلی
مدل/شماره قطعه: PLC5 1771-IM
توضیحات: ماژول ورودی AC/DC
مشخصات
| صفت | جزئیات |
|---|---|
| ورودی در هر ماژول | به مستندات محصول مراجعه کنید |
| مکان ماژول | شاسی ورودی/خروجی 1771 |
| ولتاژ ورودی اسمی | AC: ۲۲۰/۲۴۰ ولت @ ۴۷–۶۳ هرتز DC: 240 ولت |
| جریان ورودی اسمی | AC: 3.0mA @ 220V (50Hz) / 3.5mA @ 220V (60Hz) DC: 2.6 میلی آمپر @ 240 ولت |
| جریان حالت روشن (حداقل) | 2.9 میلی آمپر |
| جریان حالت خاموش (حداکثر) | 1.0 میلی آمپر |
| ولتاژ حالت خاموش (حداکثر) | 92 ولت AC / 114 ولت DC |
| محدوده ولتاژ ورودی | AC: ۱۸۴ ولت تا ۲۷۶ ولت (حالت روشن) DC: ۱۸۴ ولت تا ۲۷۶ ولت (حالت روشن) |
| امپدانس ورودی | به دیاگرام ساده شده مراجعه کنید |
| تاخیر سیگنال ورودی | خاموش به روشن: AC: 20ms ± 6ms DC: 10ms ± 4ms روشن به خاموش: AC: 20ms ± 6ms DC: 20ms ± 9ms |
| اتلاف نیرو | ۲.۴ وات (حداکثر)، ۰.۴ وات (حداقل) |
| اتلاف حرارتی | 10.9 BTU/hr (حداکثر)، 3.2 BTU/hr (حداقل) |
| جریان Backplane | 75 میلی آمپر |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (غیر متراکم) |
| اندازه سیم | حداکثر 14 گيج (2mm²) رشته‌ای |
| عایق | حداکثر 3/64 اینچ (1.2 میلیمتر) |
| دسته بندی | 1 |
| کلید زدن | بین 6 و 8 |
| بازوی سیم کشی میدانی | شماره کاتالوگ 1771-WA |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهینامه ها | دارای گواهینامه CSA گواهی شده CSA کلاس I، تقسیم 2 (گروه‌های A، B، C، D) UL فهرست شده است دارای علامت CE (مطابق با دستورالعمل‌های مربوطه) |
| دستورالعمل های نصب | به راهنمای 1771-2.20 مراجعه کنید |
