Product Description
جزئیات محصول
تولیدکننده: آلن-برادلی

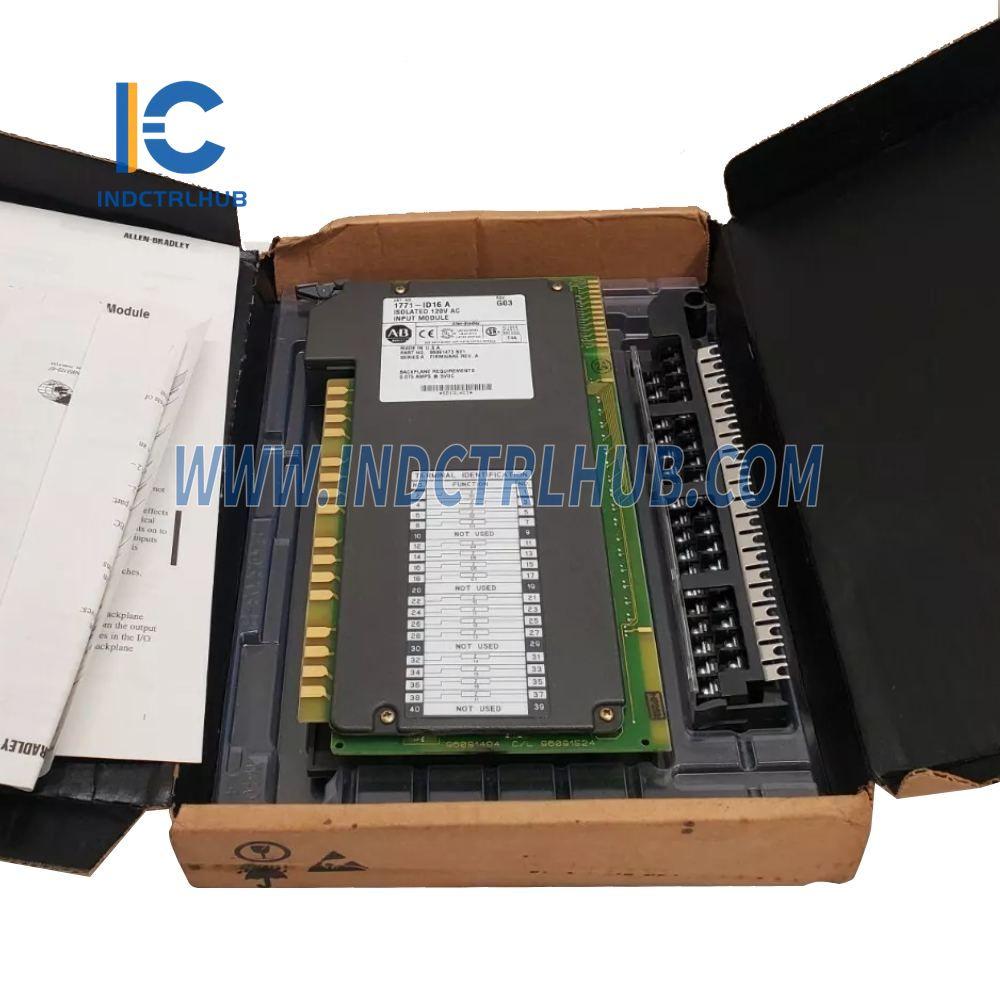

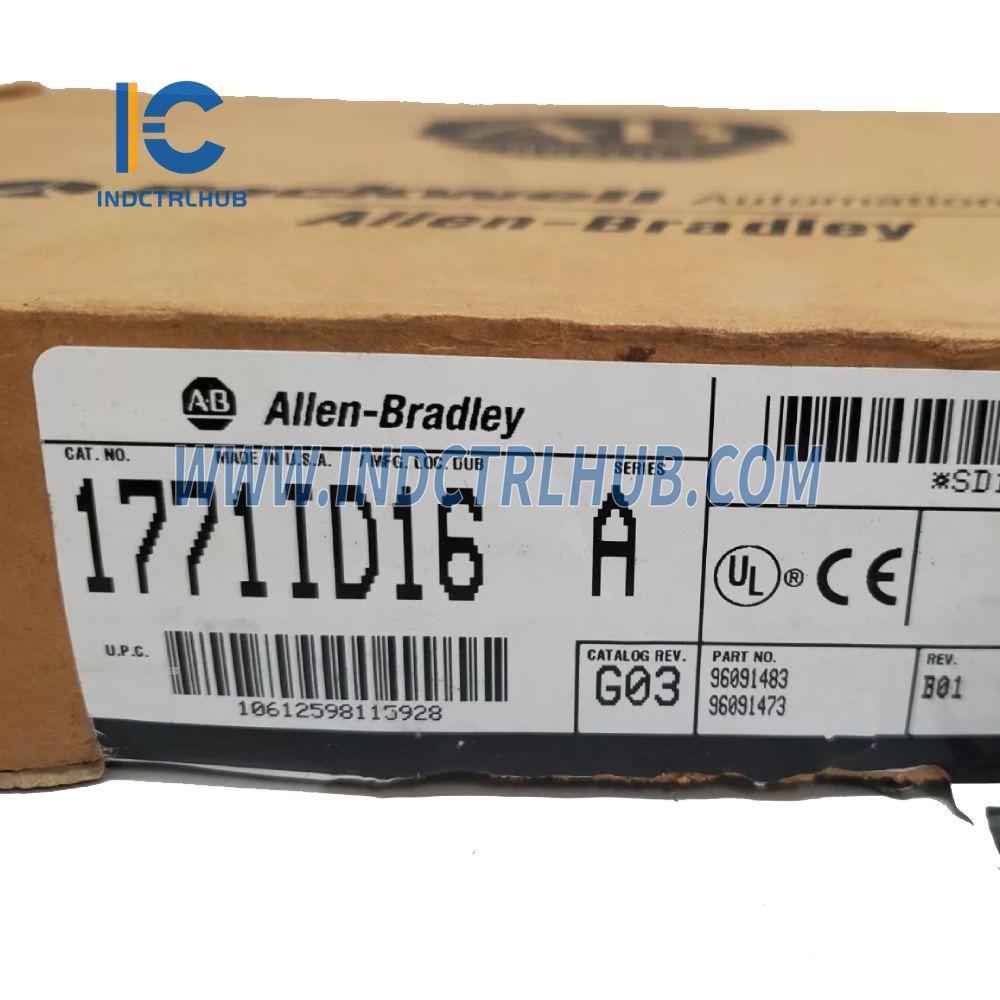

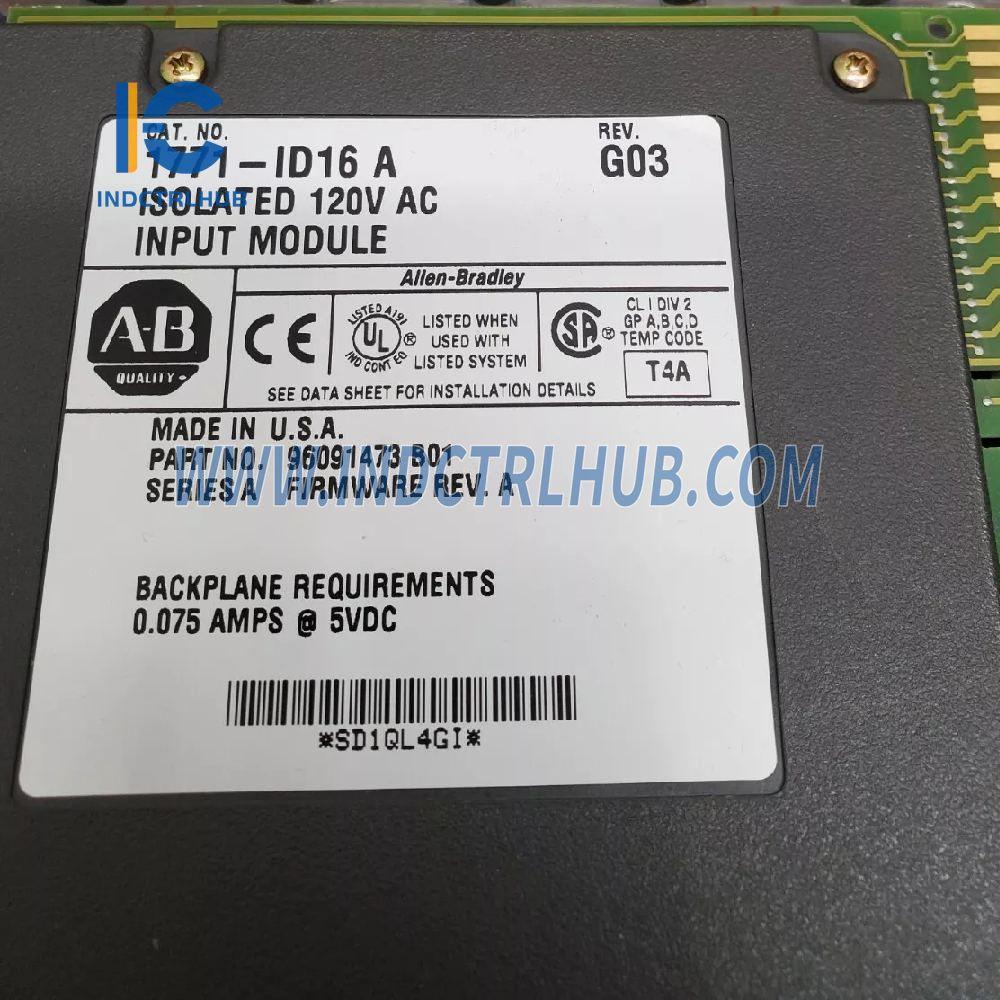

مدل/شماره قطعه: PLC5 1771-ID16
توضیحات: ماژول ورودی AC/DC ایزوله
مشخصات
| میدان | اطلاعات |
|---|---|
| ورودی در هر ماژول | 16 |
| مکان ماژول | 1771-A1B تا -A4B یا شاسی I/O بعدی، شاسی 1771-AM1، -AM2 |
| محدوده ولتاژ ورودی | 74-138 ولت AC، 47-63 هرتز؛ 105-138 ولت DC |
| ولتاژ ورودی اسمی | 120 ولت AC/DC |
| جریان ورودی اسمی | 120 ولت AC: 12.4 میلی‌آمپر @ 50 هرتز، 14.9 میلی‌آمپر @ 60 هرتز؛ 120 ولت DC: 2.5 میلی‌آمپر |
| ولتاژ حالت روشن (حداقل) | 74 ولت AC; 105 ولت DC |
| جریان حالت روشن (حداقل) | 6.0mA @ 74V AC، 47-63Hz؛ 2.0mA @ 105V DC |
| ولتاژ حالت خاموش (حداکثر) | 45 ولت AC; 66 ولت DC |
| جریان حالت خاموش (حداقل) | 4mA @ 45V AC، 47-63Hz؛ 0.8mA @ 63V DC |
| تاخیر سیگنال ورودی | 1.0 میلی‌ثانیه برای AC؛ 1.0 میلی‌ثانیه برای DC، قابل انتخاب: 9 میلی‌ثانیه یا 18.0 میلی‌ثانیه برای AC؛ 9 میلی‌ثانیه برای DC |
| امپدانس ورودی (حداقل) | AC: 9.3K اهم @ 47هرتز; 6.9K اهم @ 63هرتز، DC: 75K اهم خاموش; 48K اهم روشن |
| اتلاف نیرو | ۷.۰ وات (حداکثر)، ۰.۳ وات (حداقل) |
| اتلاف حرارتی | ۲۳.۸ BTU/hr (حداکثر)، ۱.۰ BTU/hr (حداقل) |
| جریان Backplane | حداکثر 75 میلی آمپر |
| ولتاژ جداسازی | با استاندارد UL 508 و استاندارد CSA C22.2 شماره 142 مطابقت دارد یا از آن فراتر می‌رود. |
| حداکثر طول کابل | 1000 فوت (304.8 متر) |
| دمای عملیاتی | ۰°C تا ۶۰°C (۳۲°F تا ۱۴۰°F) |
| دمای ذخیره سازی | -۴۰°C تا ۸۵°C (-۴۰°F تا ۱۸۵°F) |
| رطوبت نسبی | 5% تا 95% (بدون میعان) |
| اندازه سیم | حداکثر ۱۴ گِیج (۲ میلی‌متر) رشته‌ای، حداکثر عایق ۳/۶۴ اینچ (۱.۲ میلی‌متر) |
| دسته بندی | کلید زنی، بازوی سیم کشی میدانی |
| گشتاور پیچ سیم کشی | 7-9 اینچ پوند |
| گواهی‌نامه آژانس | گواهی شده CSA، کلاس I، تقسیم 2، گروه‌های A، B، C، D گواهی شده |
| فهرست UL | UL فهرست شده است |
| علامت CE | CE علامت گذاری شده برای تمام دستورالعمل های قابل اجرا |
| دستورالعمل های نصب | 1771-2.189 |
