Product Description
🔹 اطلاعات عمومی
|
سازنده |
آلن برادلی |
|---|---|
|
شماره مدل / قطعه |

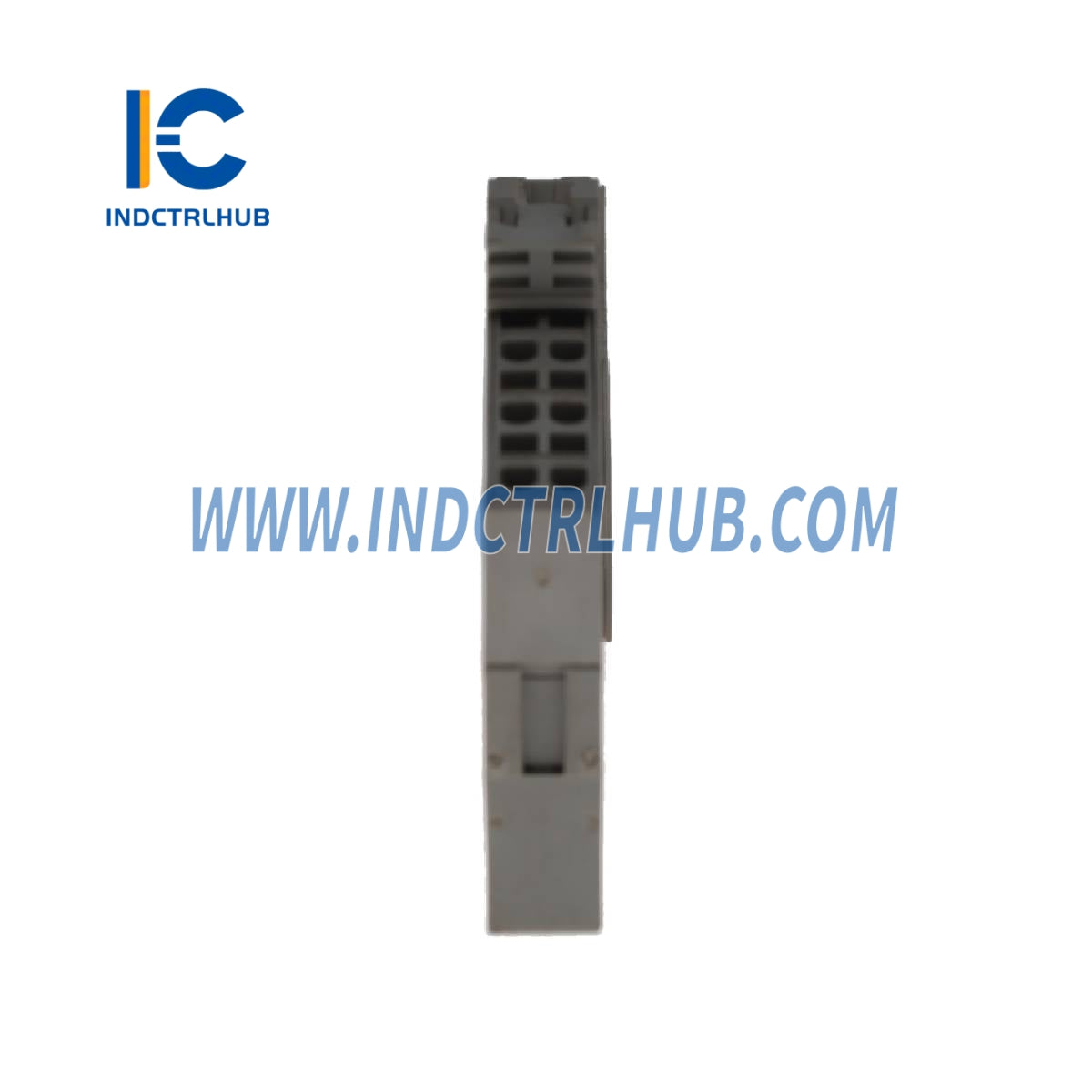

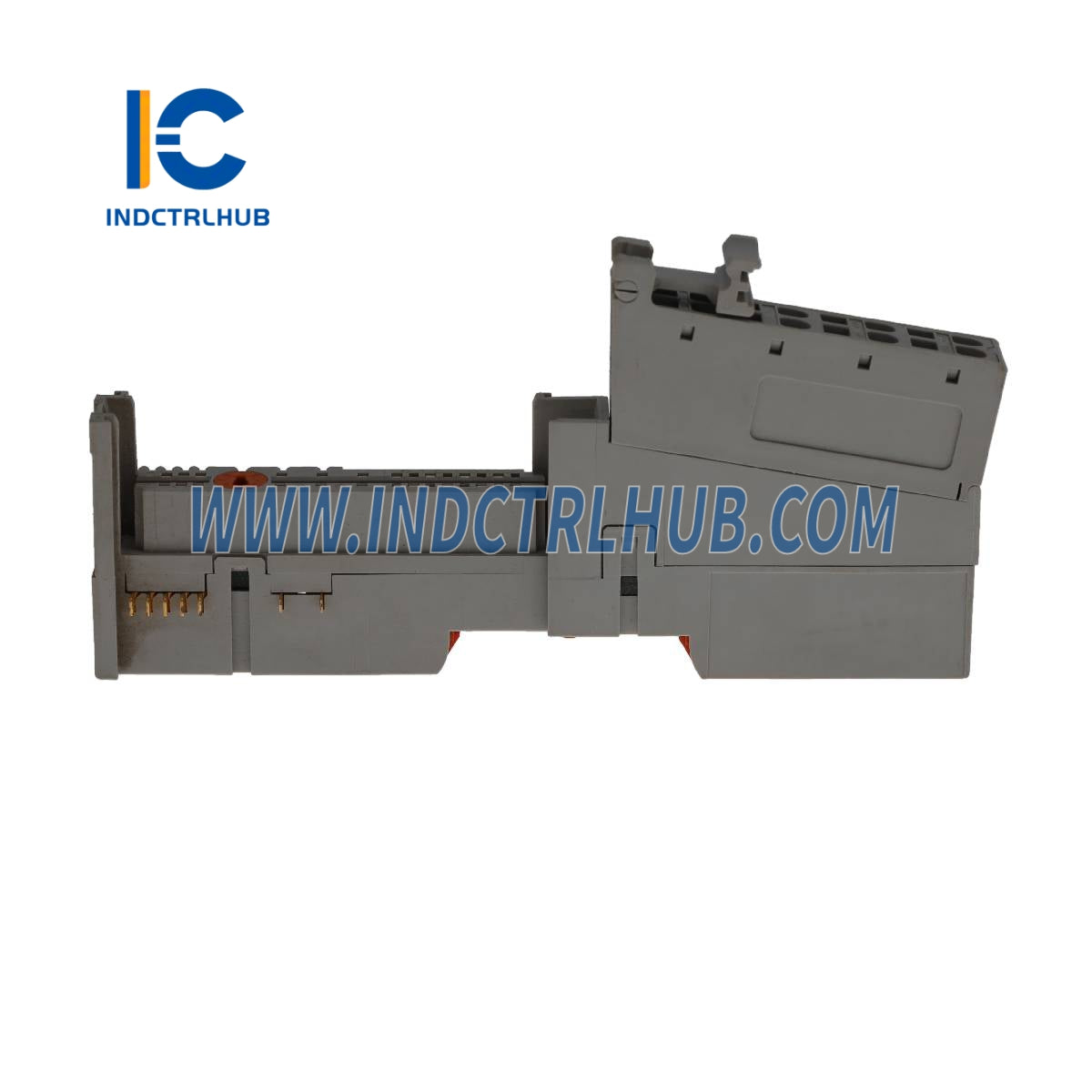

1734-TBS |
|
توضیحات |
پایه ترمینال POINT I/O |
🔹 مشخصات فنی
|
صفت |
مشخصات |
|---|---|
|
ولتاژ تأمین برق باس میدانی (حداکثر) |
28.8 ولت DC، 120/240 ولت AC |
|
جریان تأمین برق باس میدانی (حداکثر) |
10 A |
|
ولتاژ پایانه سیگنال |
28.8 ولت DC، 120 ولت/240 ولت AC |
|
جریان پایانه سیگنال |
2 الف |
|
رتبه بندی نوع محفظه |
هیچکدام (سبک باز) |
|
گشتاور پیچ پایه ترمینال |
0.8 نیوتن متر (7 پوند• اینچ) |
|
اندازه سیم بدون سرسیم انتهایی |
0.25…2.5 mm² (22…14 AWG) سیم مسی شیلددار جامد یا رشته‌ای با درجه حرارت 75°C (167°F) یا بیشتر، حداکثر عایق 1.2 mm (3/64 in.) |
|
اندازه سیم با سر فریت |
0.75 میلی‌متر مربع (18 AWG) |
🔹 مشخصات زیست محیطی
|
صفت |
مشخصات |
|---|---|
|
دمای عملیاتی |
-۲۰ تا +۵۵ درجه سانتی‌گراد (-۴ تا +۱۳۱ درجه فارنهایت) |
|
دمای هوای اطراف (حداکثر) |
55 درجه سانتی گراد (131 درجه فارنهایت) |
|
دمای غیرعملیاتی |
-۴۰ تا +۸۵ درجه سانتی‌گراد (-۴۰ تا +۱۸۵ درجه فارنهایت) |
|
رطوبت نسبی |
5…95% غیر متراکم (IEC 60068-2-30) |
|
لرزش |
5 g @ 10…500 Hz (IEC 60068-2-6) |
|
شوک (عملیاتی) |
30 گرم (IEC 60068-2-27) |
|
شوک (غیرعملیاتی) |
50 گرم (IEC 60068-2-27) |
|
انتشارات |
IEC 61000-6-4 |
|
ایمنی ESD |
IEC 61000-4-2: تخلیه‌های تماسی 6 کیلوولت، تخلیه‌های هوایی 8 کیلوولت |
|
مقاومت در برابر امواج رادیویی تابشی |
IEC 61000-4-3: 10V/m با دامنه‌های فرکانسی مختلف |
|
ایمنی EFT/B |
IEC 61000-4-4: ±2 kV در 5 kHz بر روی پورت‌های قدرت و سیگنال |
|
مقاومت در برابر نوسانات ناگهانی |
IEC 61000-4-5: ±1 kV خط-خط (DM) و ±2 kV خط-زمین (CM) در پورت‌های سیگنال |
|
مقاومت RF انجام شده |
IEC 61000-4-6: 10 ولت rms با موج سینوسی 1 کیلوهرتز 80% AM از 150 کیلوهرتز…80 مگاهرتز |
