Product Description
🔹 Información General
|
Fabricante |
Yokogawa |
|---|---|
|
Modelo/Número de pieza |
AAR181-S50 |
|
Descripción |

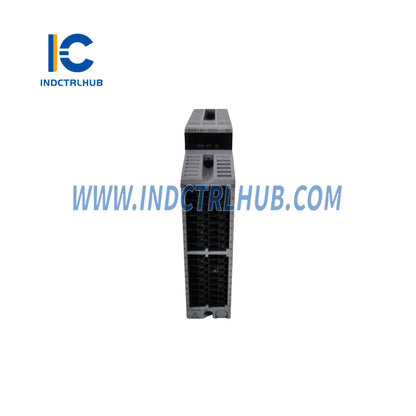

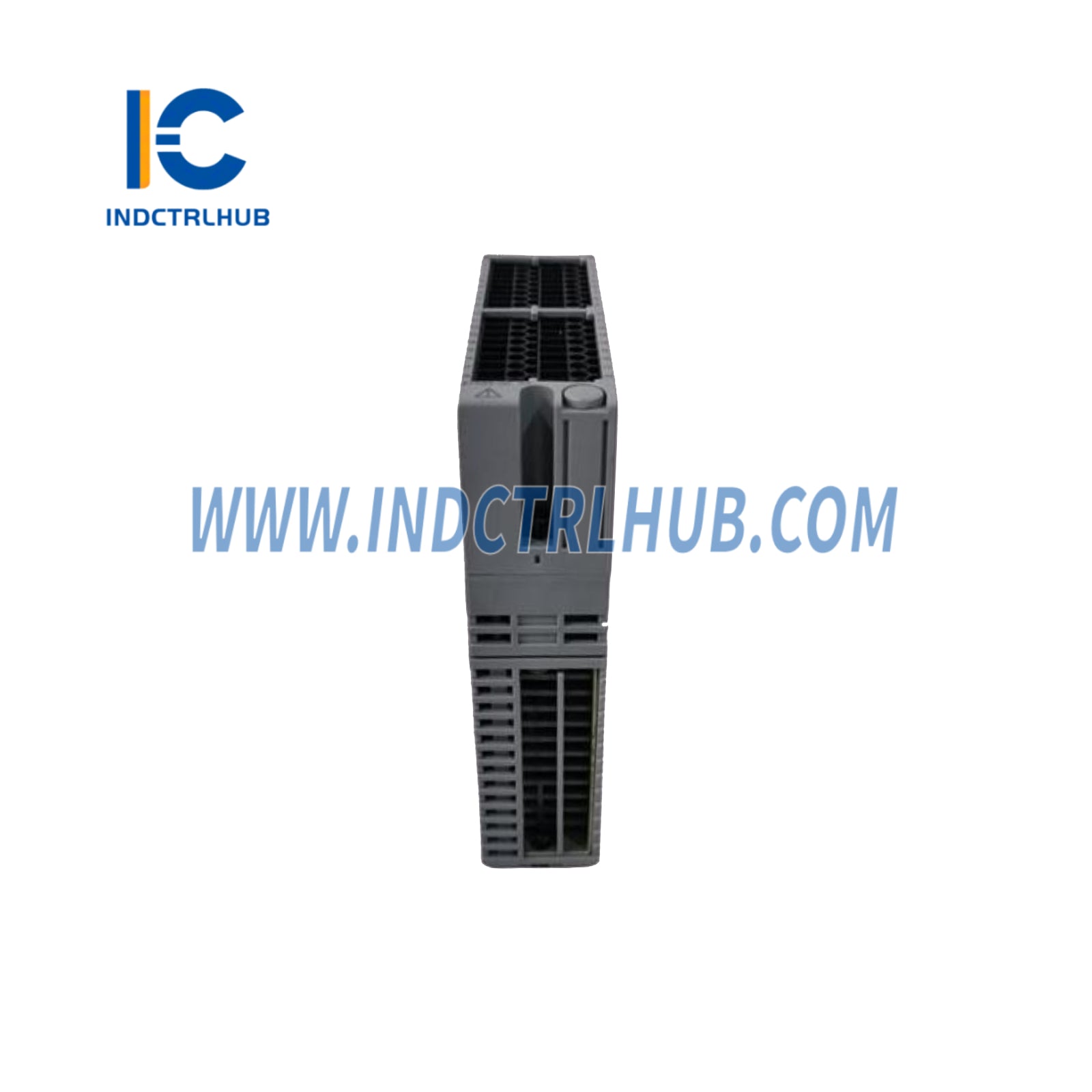

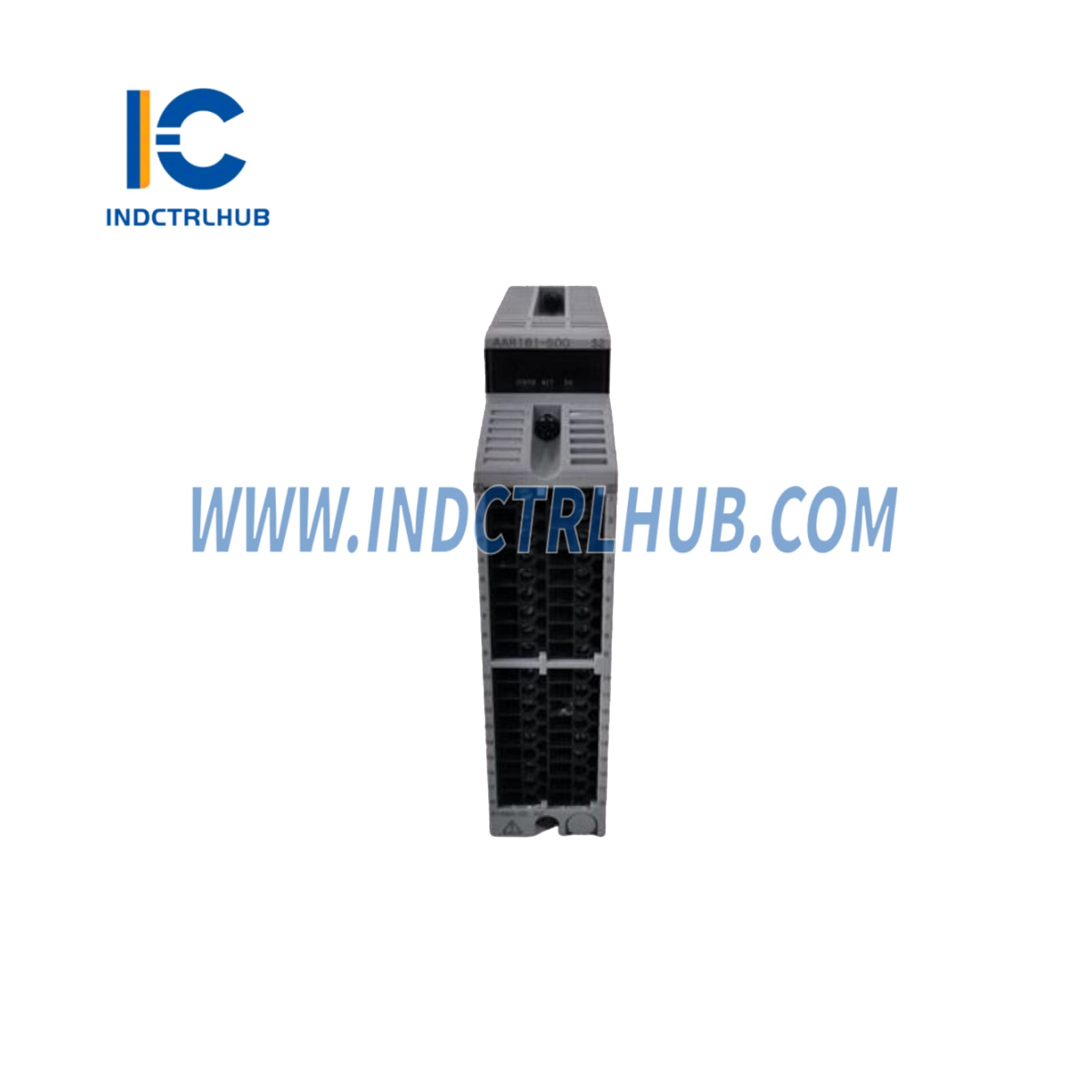

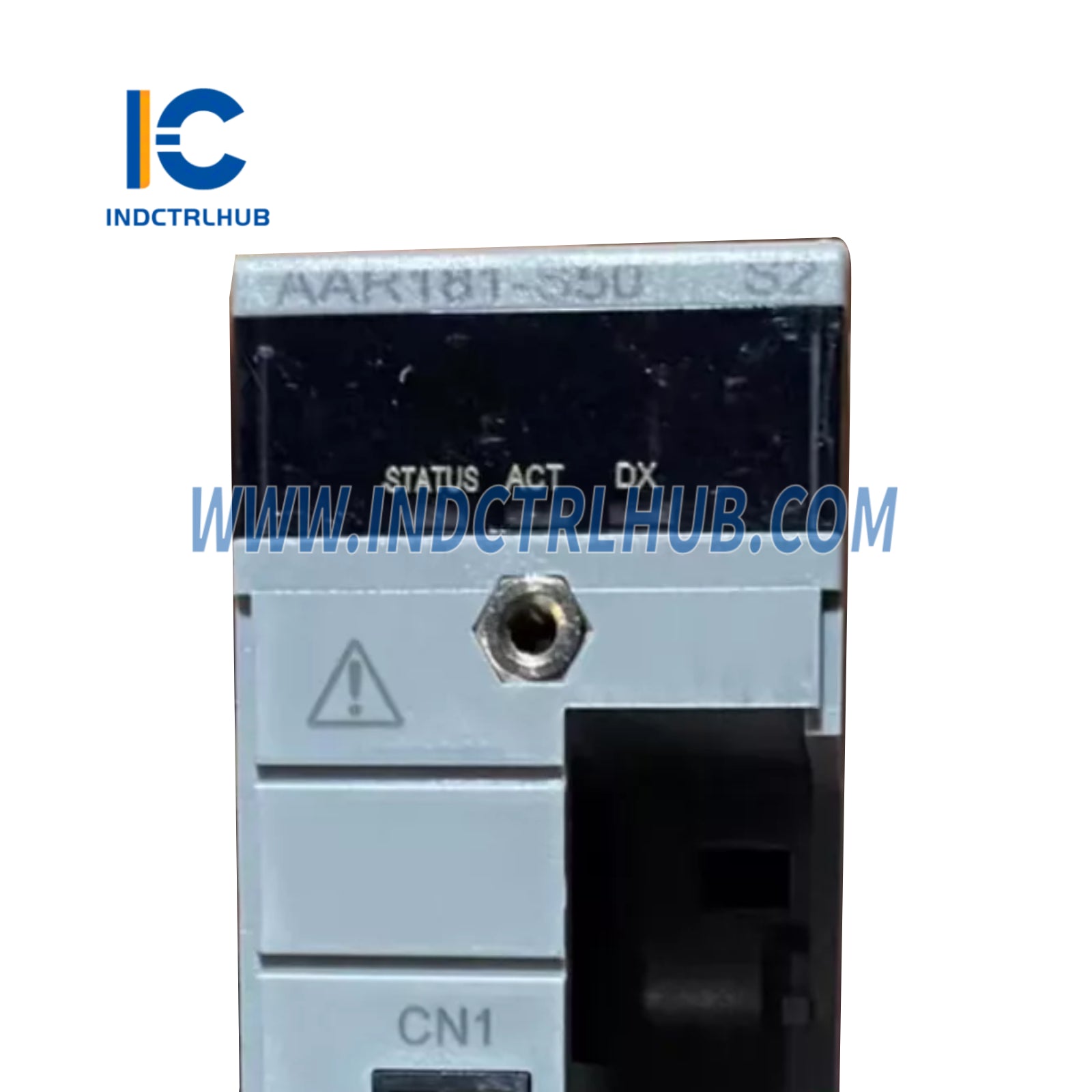

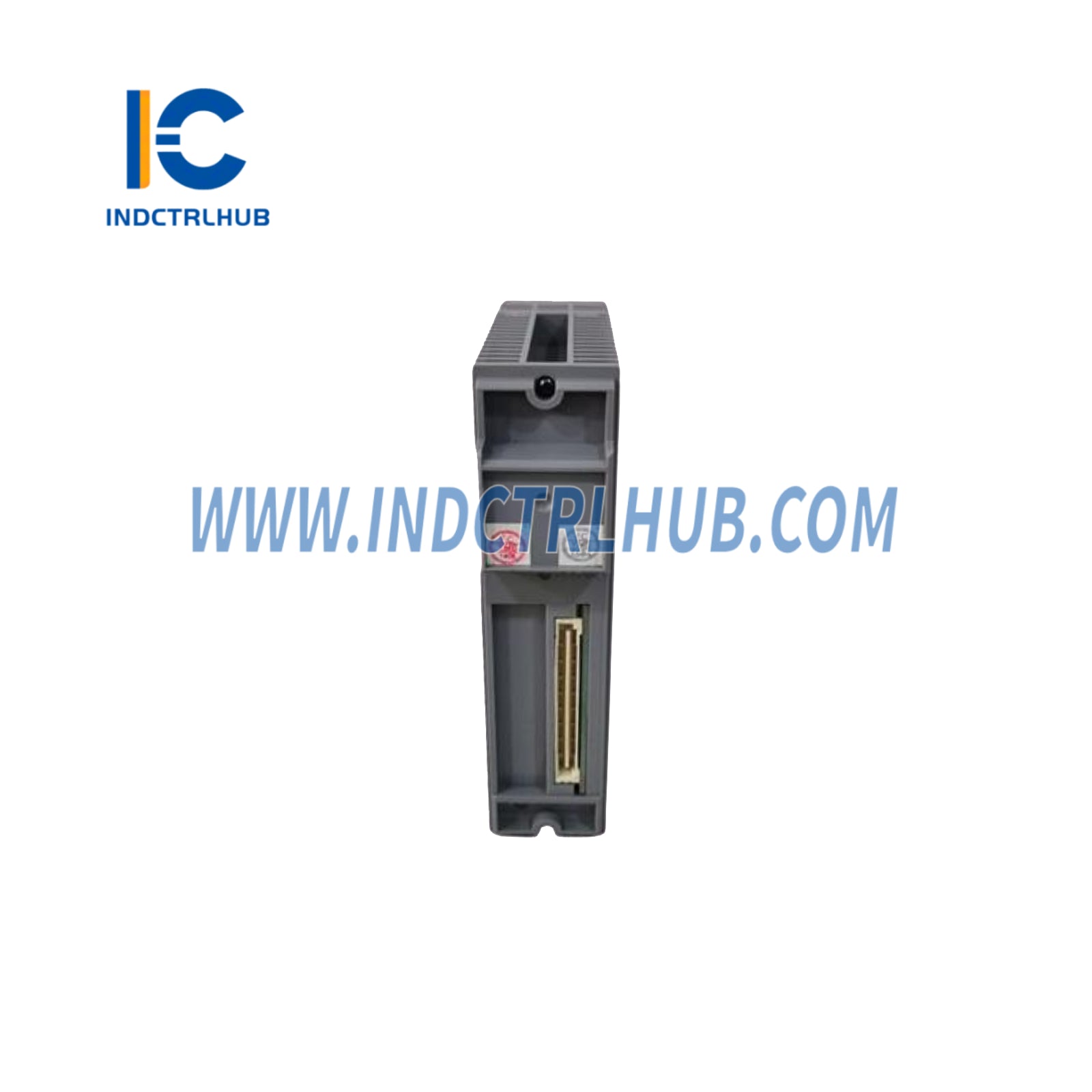

Módulo de Entrada RTD Aislado de 12 Canales (Sin Protección contra Explosiones) |
🔹 Especificaciones Técnicas
|
Artículo |
Especificación |
|---|---|
|
Modelo |
AAR181 |
|
Canales de entrada |
12, aislado |
|
Tipo de entrada compatible |
Solo RTD (Pt100, tipo de 3 hilos; según JIS C1604:1997, IEC751:1995) |
|
Voltaje de Entrada Permitido |
±5 V |
|
Voltaje de resistencia |
1500 V CA (entre la entrada y el sistema, durante 1 minuto) |
|
Resistencia de entrada |
≥2 MΩ (Encendido y apagado) |
|
Precisión (RTD) |
±120 mΩ |
|
Resistencia Total de Cableado Permitida |
40 Ω o menos (por cable) (*2) |
|
Corriente de medición |
1 mA (para entrada RTD) |
|
Deriva de temperatura |
±120 mΩ/10 °C (entrada RTD) |
|
Compensación de Unión de Referencia |
No aplicable para RTD |
|
Periodo de actualización de datos |
1 segundo |
|
Configuración de agotamiento |
Todos los canales pueden configurarse juntos (Disponible/No disponible - ARRIBA/ABAJO, detección de 60 s) |
|
Consumo Máximo de Corriente |
450 mA (5 V CC) |
|
Peso |
Aprox. 0,2 kg |
|
Conexión externa |
Terminal de abrazadera de presión |
🔹 Configuración del Modelo
|
Modelo |
Descripción |
|---|---|
|
AAR181 |
Módulo de Entrada RTD (12 canales, Aislado) |

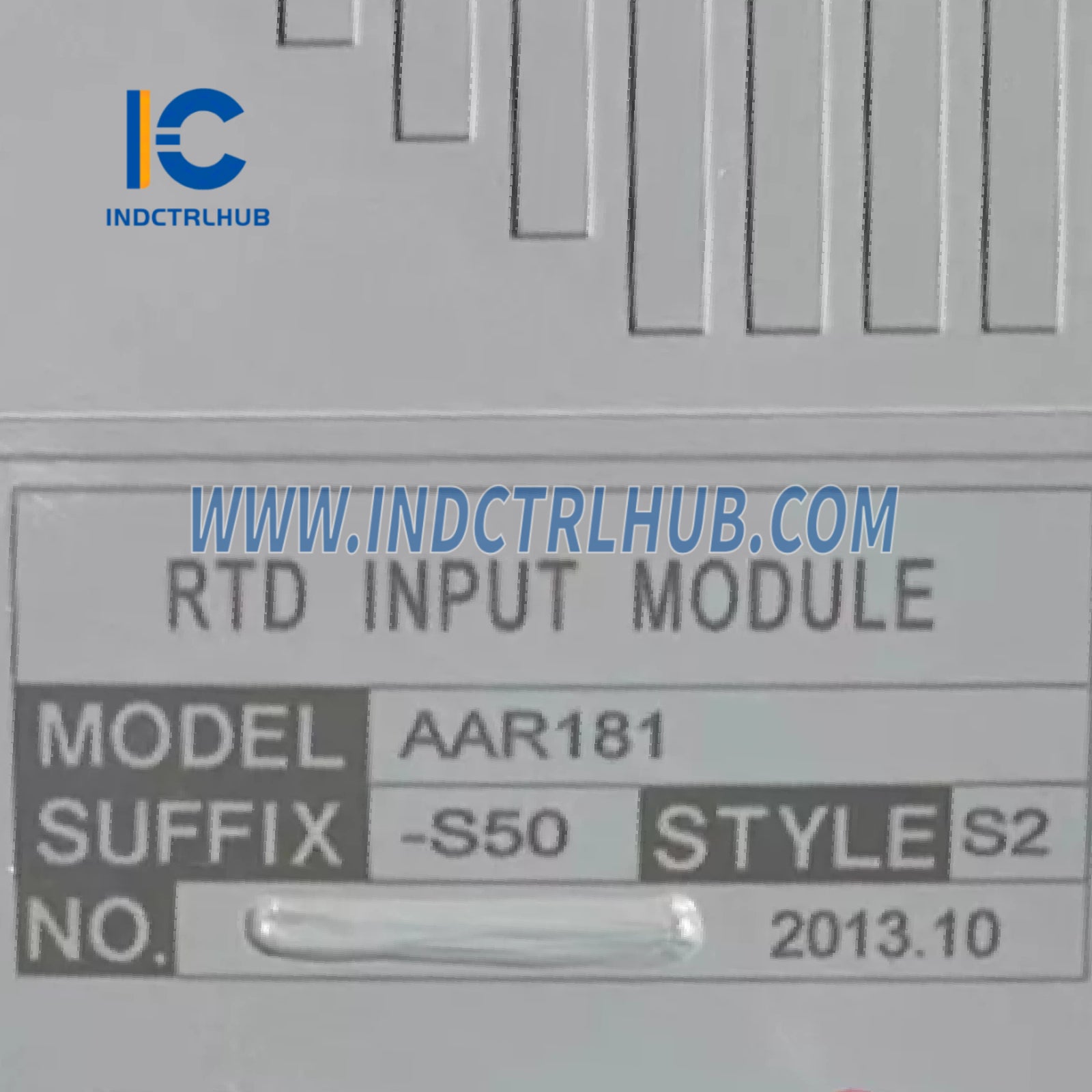

Desglose del Código de Sufijo (AAR181-S50)
|
Sufijo |
Descripción |
|---|---|
|
-S |
Tipo estándar |
|
5 |
Sin protección contra explosiones |
|
0 |
Tipo básico (configuración estándar, sin opción G3/alta temperatura) |
🔹 Códigos Opcionales (No Incluidos por Defecto)
|
Código de opción |
Descripción |
|---|---|
|
/R8S00 |
Bloque de terminales con abrazadera de presión para RTD [Modelo: ATR8S-00] |
|
/R8S10 |
Bloque terminal de presión con absorbedor de sobretensiones [Modelo: ATR8S-10] |
|
/R8D00 |
Bloque terminal de abrazadera de presión dual para RTD [Modelo: ATR8D-00] |
|
/R8D10 |
Bloque terminal de abrazadera de presión dual con absorbedor de sobretensiones [Modelo: ATR8D-10] |
|
/CCC01 |
Cubierta de conector para cable MIL [Modelo: ACCC01] |
