Product Description
Detalles del producto
|
Atributo |
Detalles |
|---|---|
|
Fabricante |
Allen-Bradley |
|
Modelo/Número de pieza |
1756-A13 |
|
Descripción |

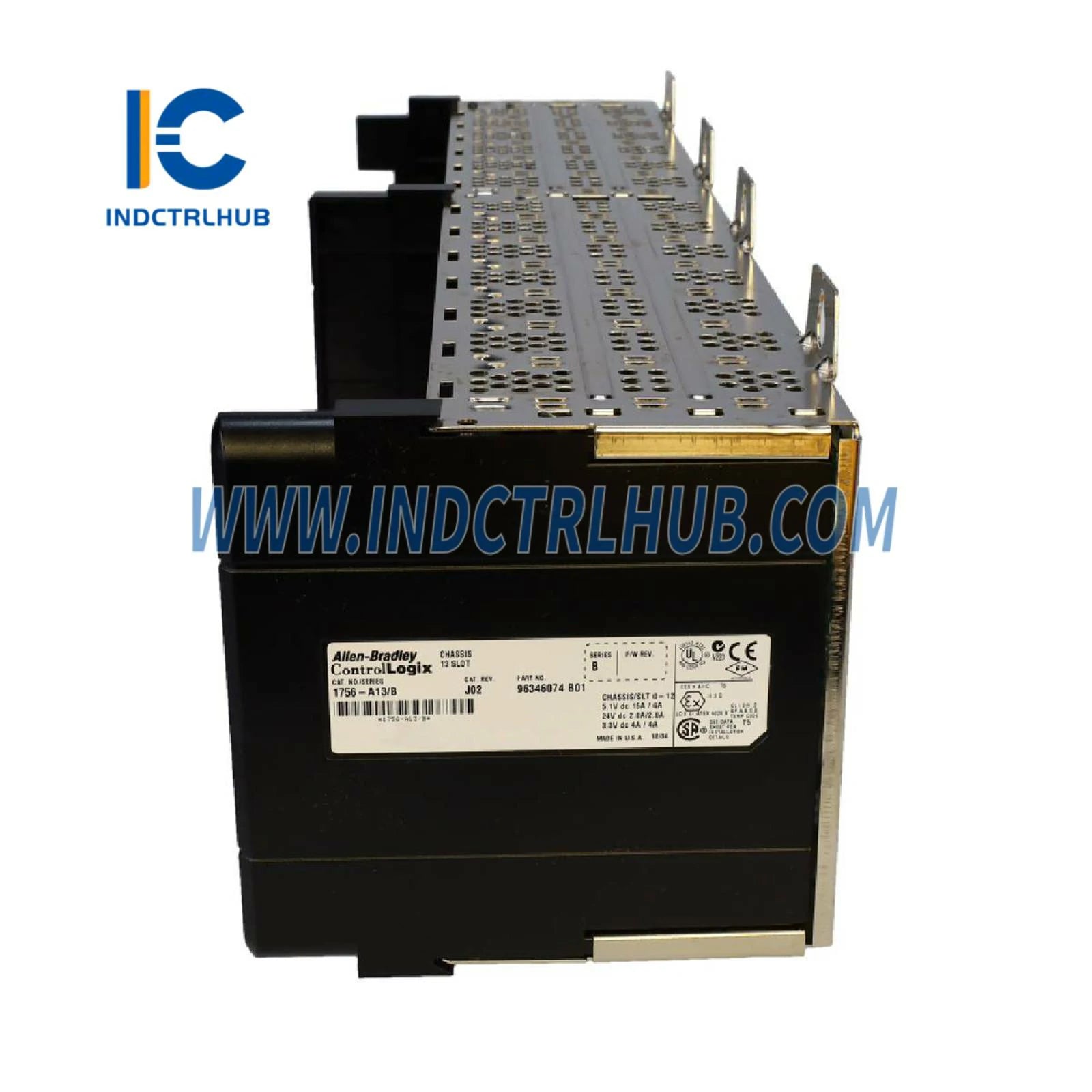

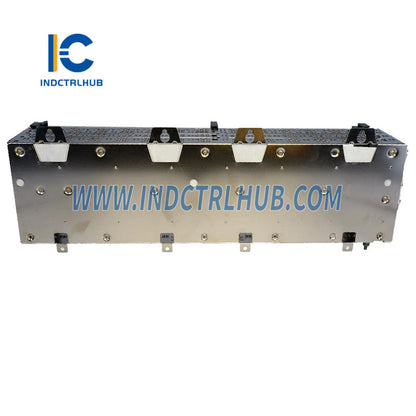

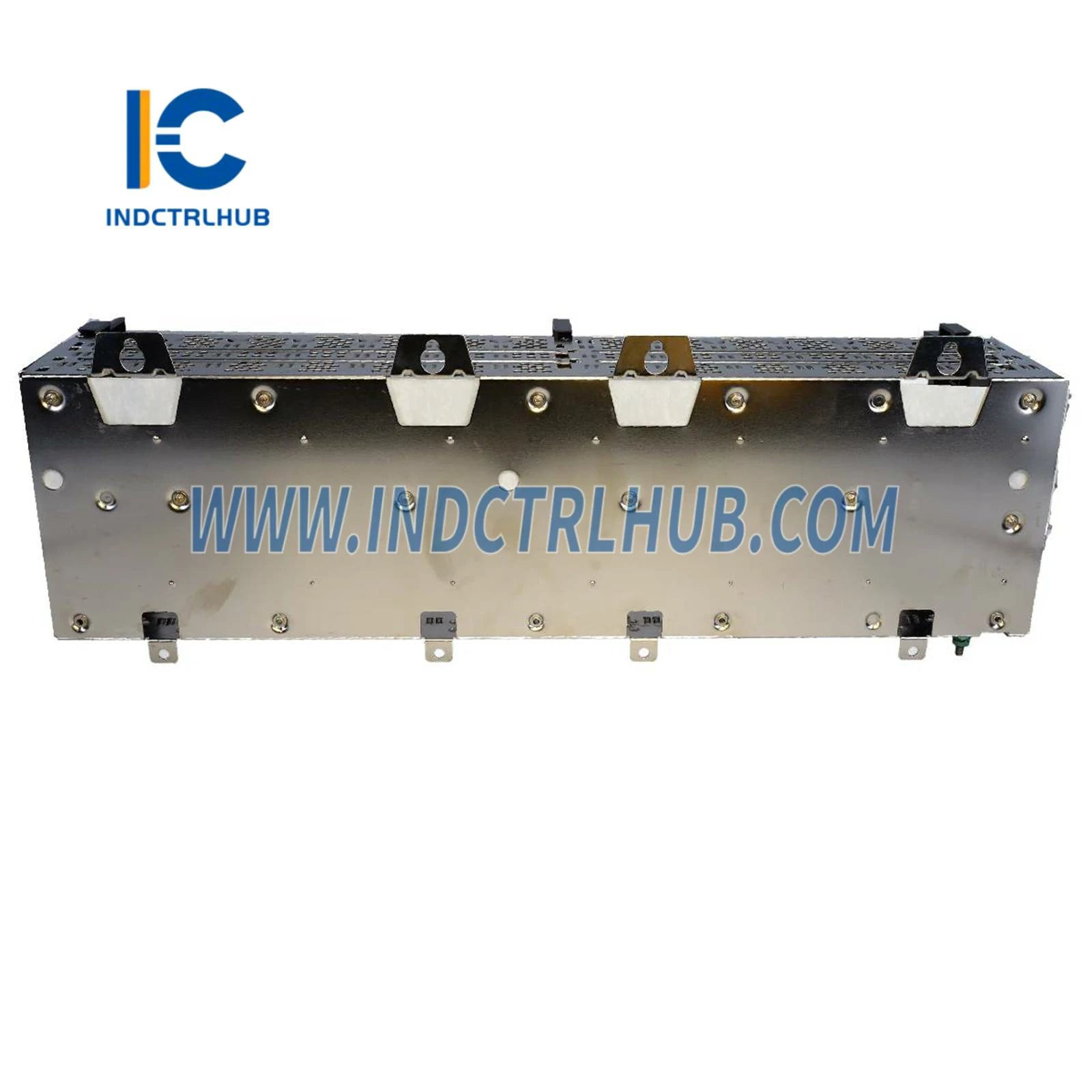

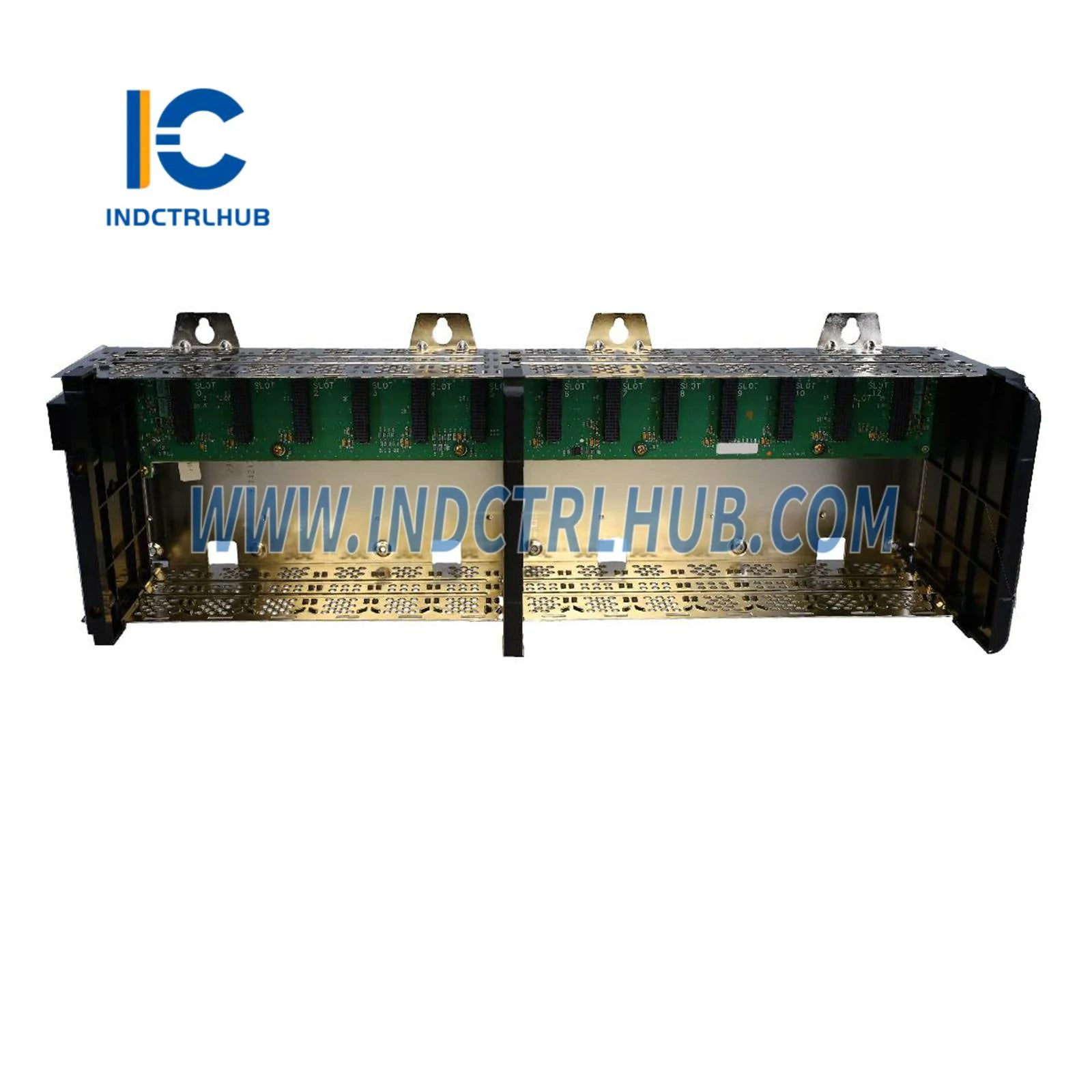

Chasis ControlLogix 1756 |
Especificaciones Técnicas
|
Atributo |
1756-A13 |
|---|---|
|
Corriente de placa de conexión (máx) |
|
|
a 1,2 V CC |
1,5 A |
|
a 3,3 V CC |
4 A |
|
a 5,1 V CC |
15 A |
|
@ 24 V CC |
2.8 A |
|
Disipación de Potencia (máx) |
5.4 pulgadas |
|
Voltaje de aislamiento |
Determinado por la fuente de alimentación instalada y los módulos |
|
Tragamonedas |
13 |
|
Método de montaje |
Solo horizontal |
|
Tamaño del gabinete (HxWxD) (mínimo) |
50.8 x 81.3 x 20.3 cm (20 x 32 x 8 pulg.) |
|
Peso (aprox.) |
1,90 kg (4,2 libras) |
|
Ubicación |
Panel |
|
Tamaño del cable |
Tierra funcional: cable de cobre sólido/ trenzado de 8.3 mm² (8 AWG) (90°C o más) Tierra de Protección: cable de cobre sólido/ trenzado de 2.1 mm² (14 AWG) (90°C o más) |
|
Código de Temperatura de América del Norte |
T5 (Serie B), T4 (Serie C) |
|
Código de Temperatura IEC |
T4 (Serie C), T5 (Serie B) |
|
Clasificación del Tipo de Cerramiento |
Ninguno (estilo abierto) |
Especificaciones Ambientales
|
Atributo |
1756-A13 |
|---|---|
|
Temperatura de operación |
Serie B: 0…60°C (32…140°F) Serie C: -25…+60°C (-13…+140°F) |
|
Temperatura del aire circundante (máx) |
60°C (140°F) |
|
Temperatura No Operativa |
-40…+85°C (-40…+185°F) |
|
Humedad relativa |
5…95% no condensante |
|
Recubrimiento conformado |
Serie B: No Serie C: Sí |
|
Vibración |
2 g a 10…500 Hz |
|
Choque (en funcionamiento) |
30 gramos |
|
Choque (No Operativo) |
Serie B: 50 g Serie C: 30 g |
|
Cumplimiento de Emisiones |
IEC 61000-6-4 |
|
Inmunidad a Descargas Electroestáticas |
IEC 61000-4-2: 6 kV contacto, 8 kV aire |
|
Inmunidad RF Radiada |
IEC 61000-4-3: 10V/m (80…2000 MHz), 3V/m (2000…2700 MHz) |
