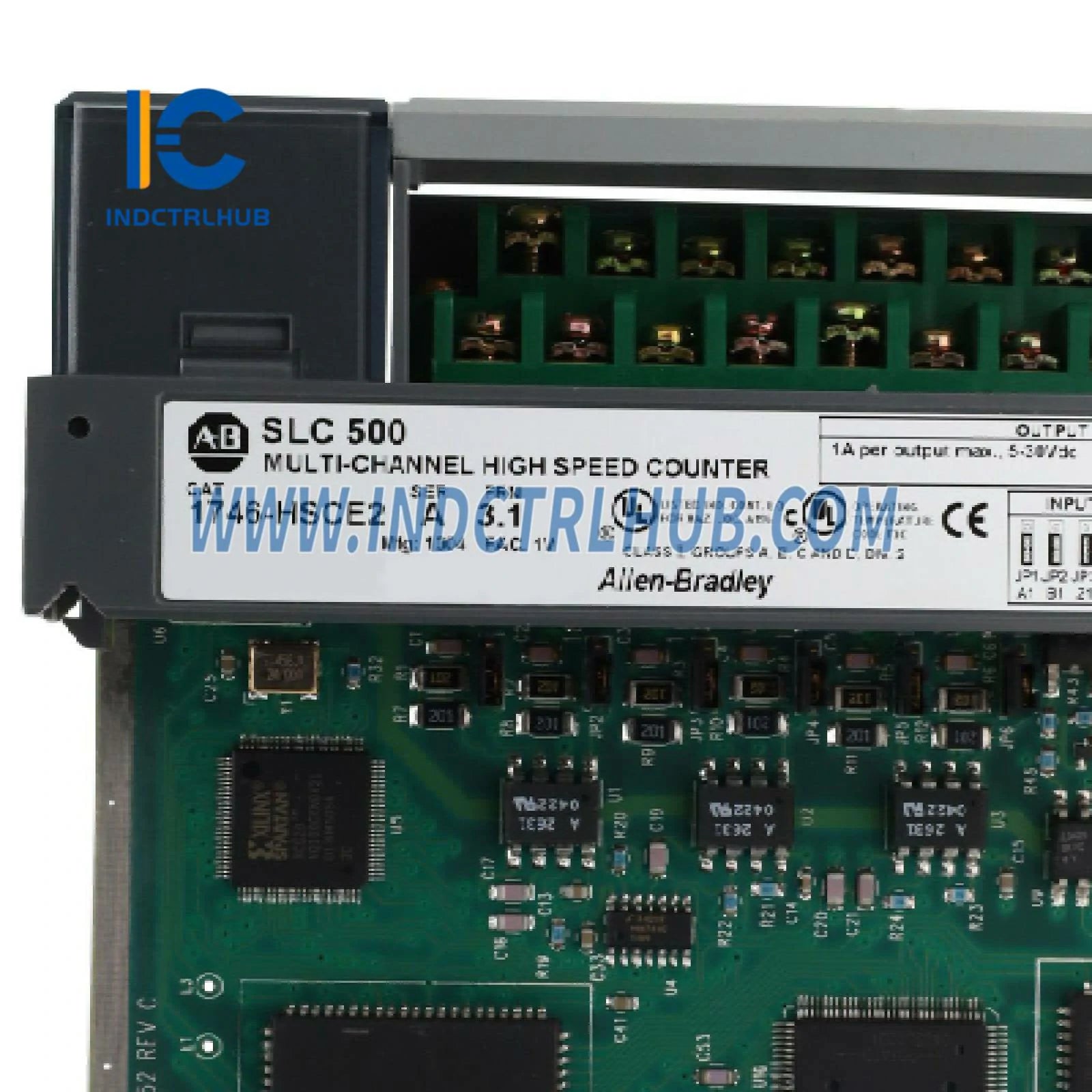

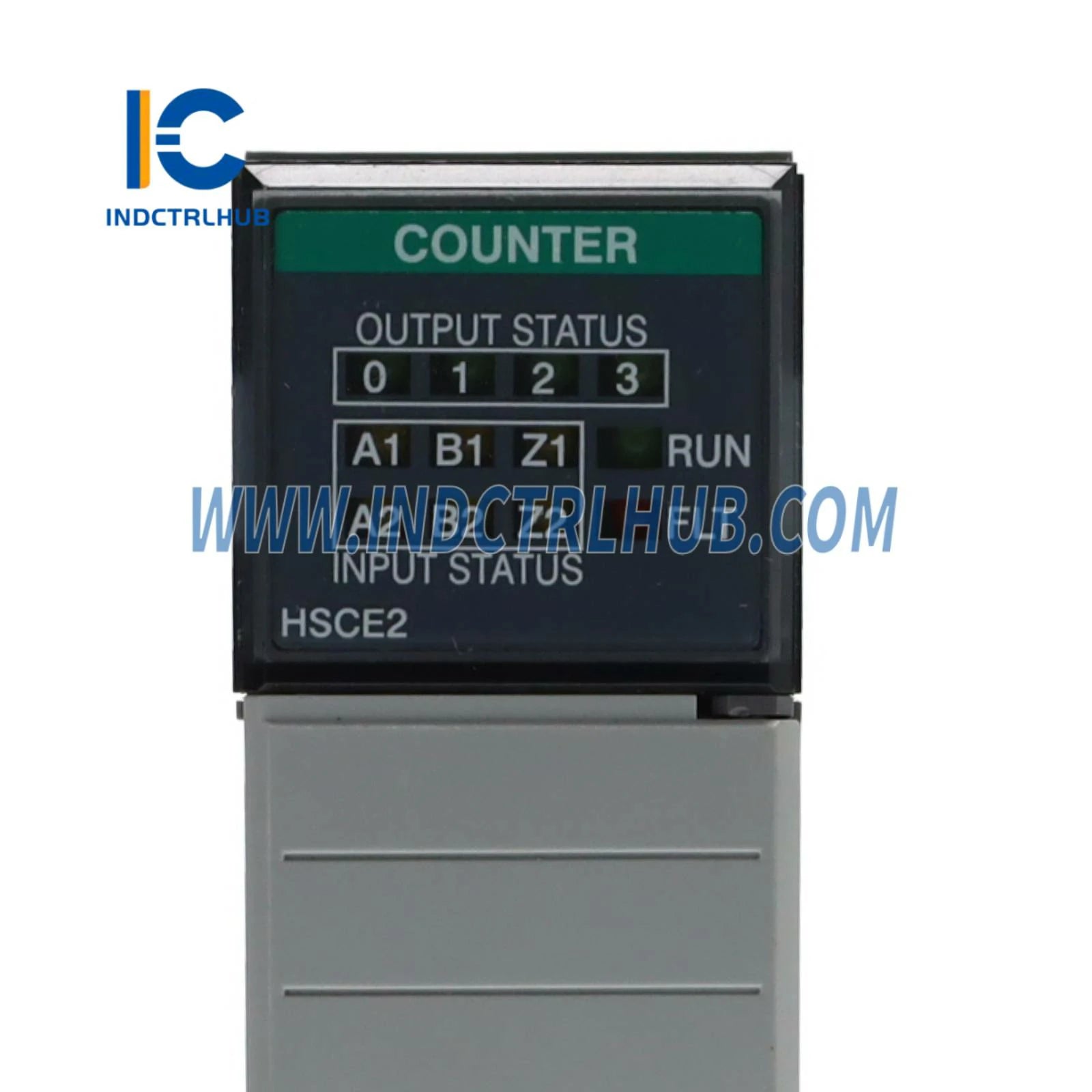

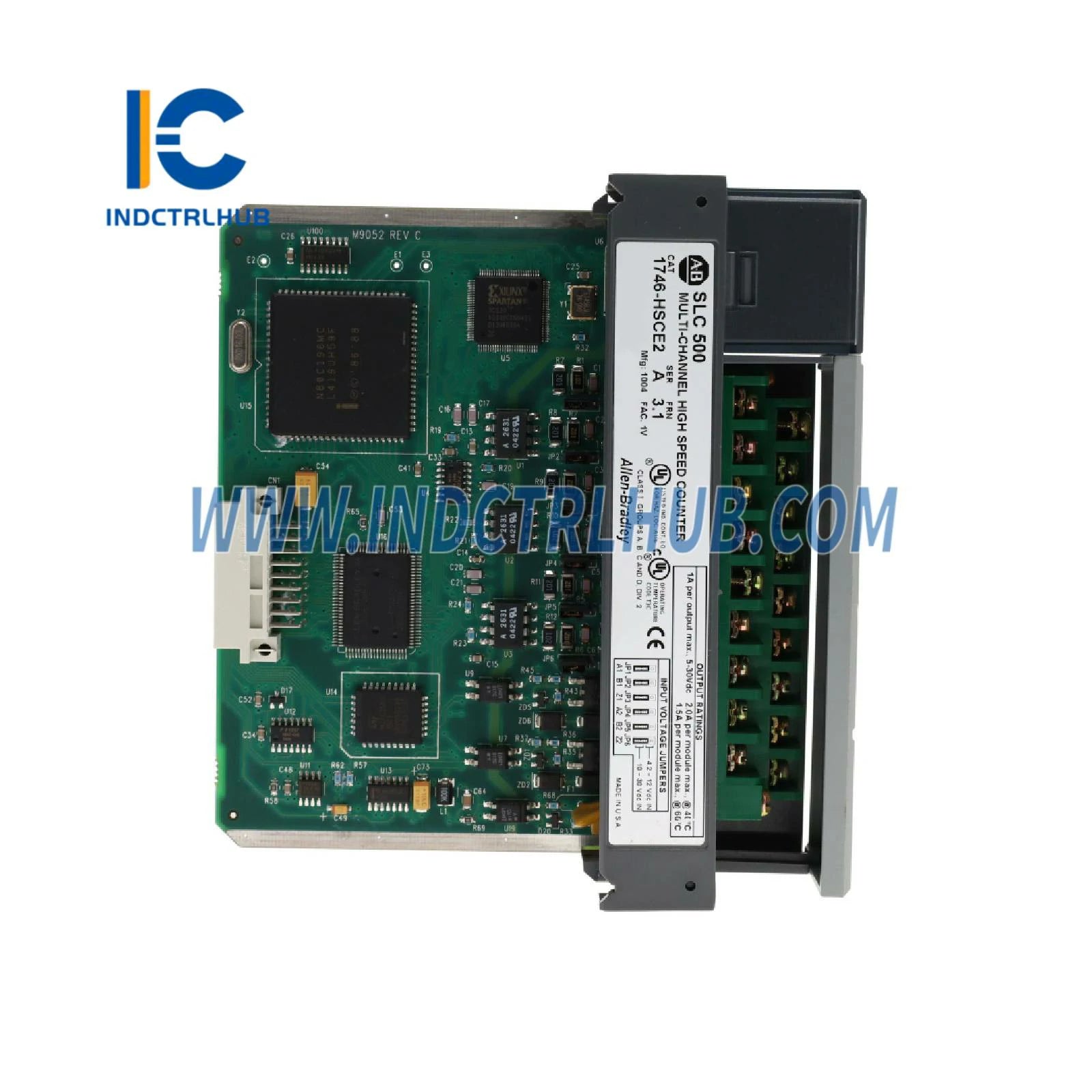

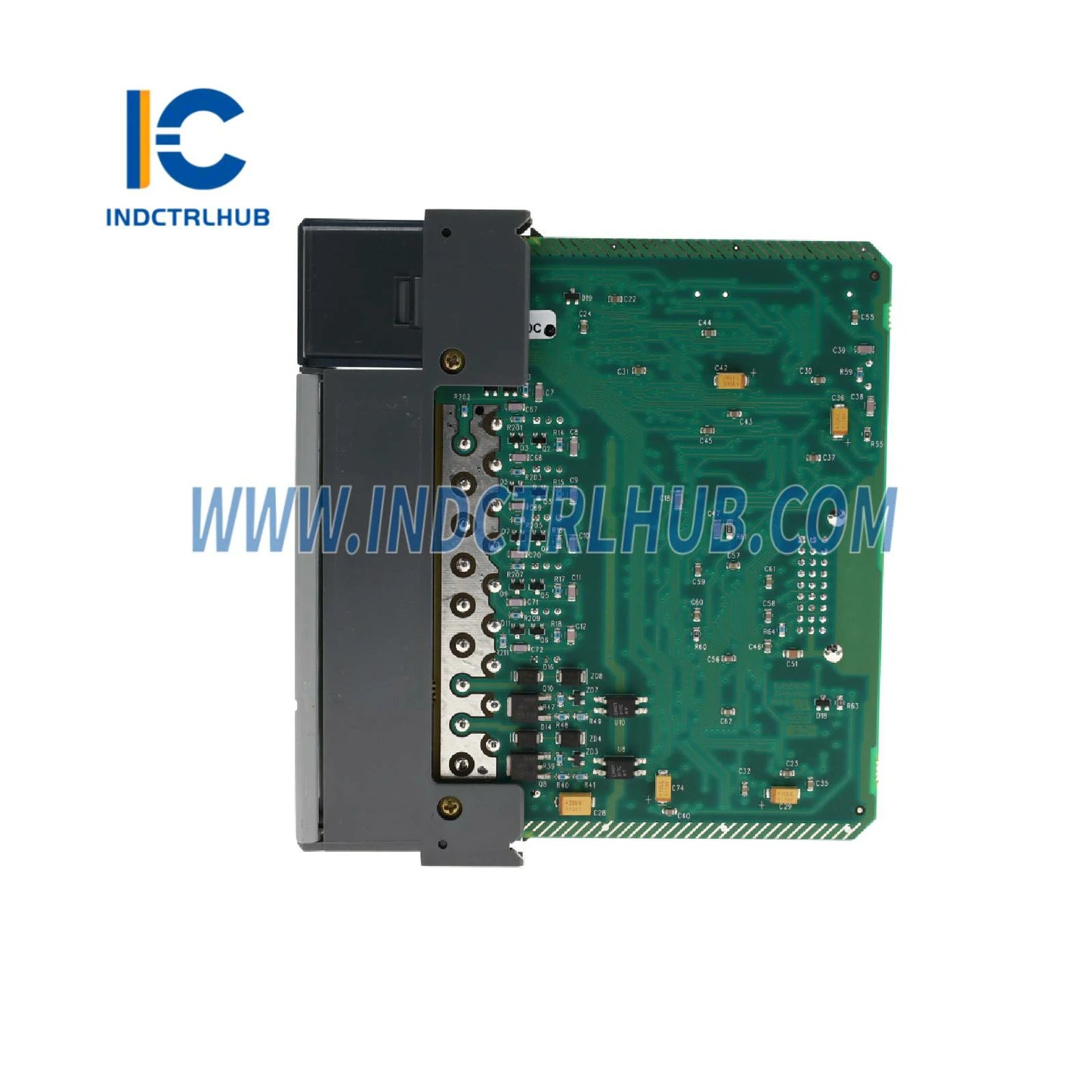

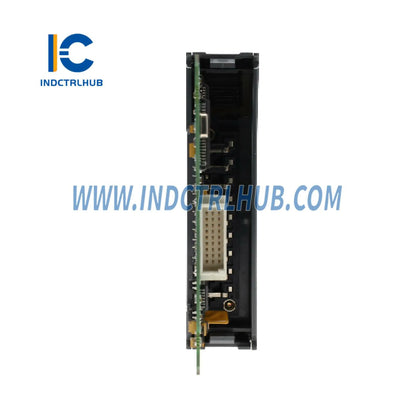

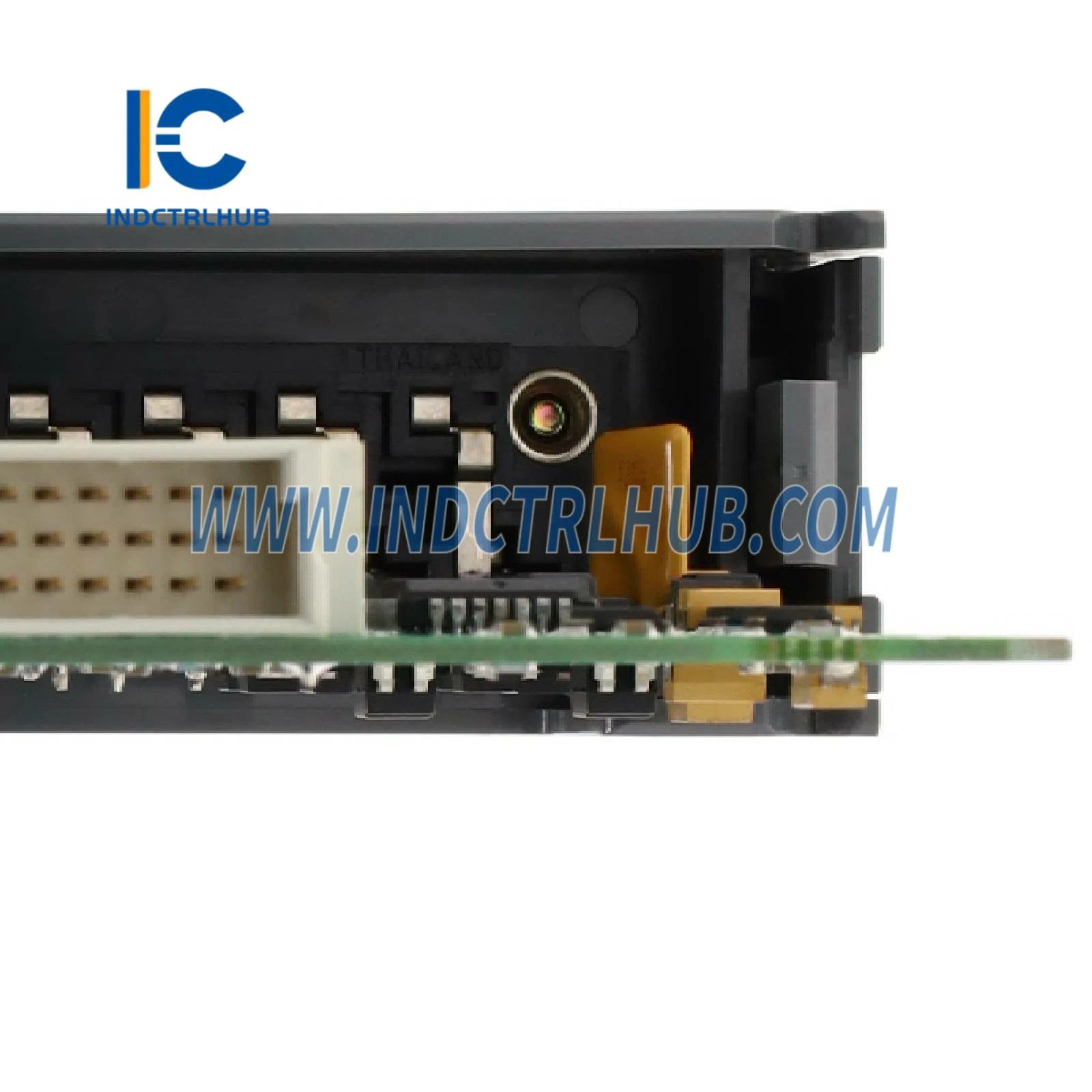

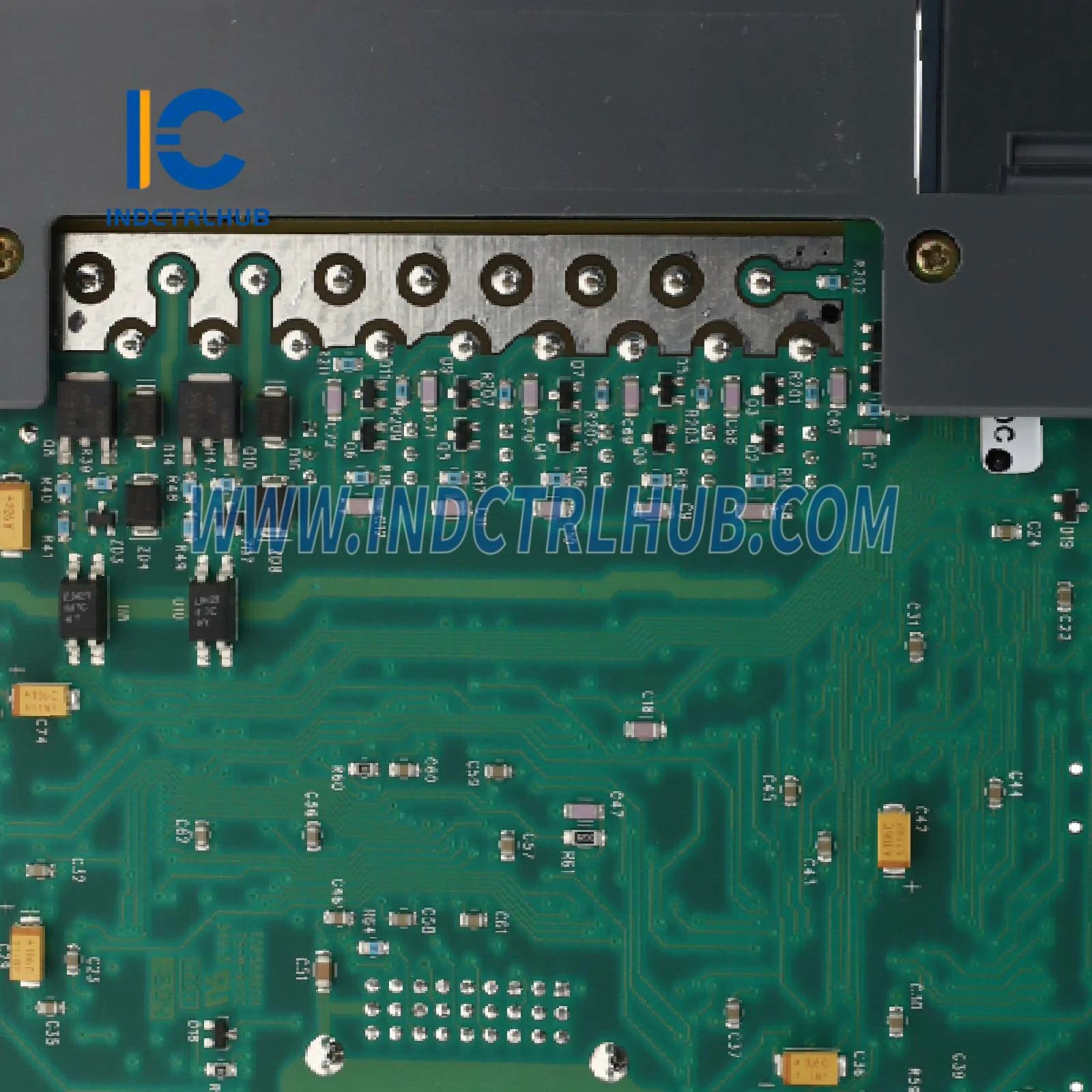

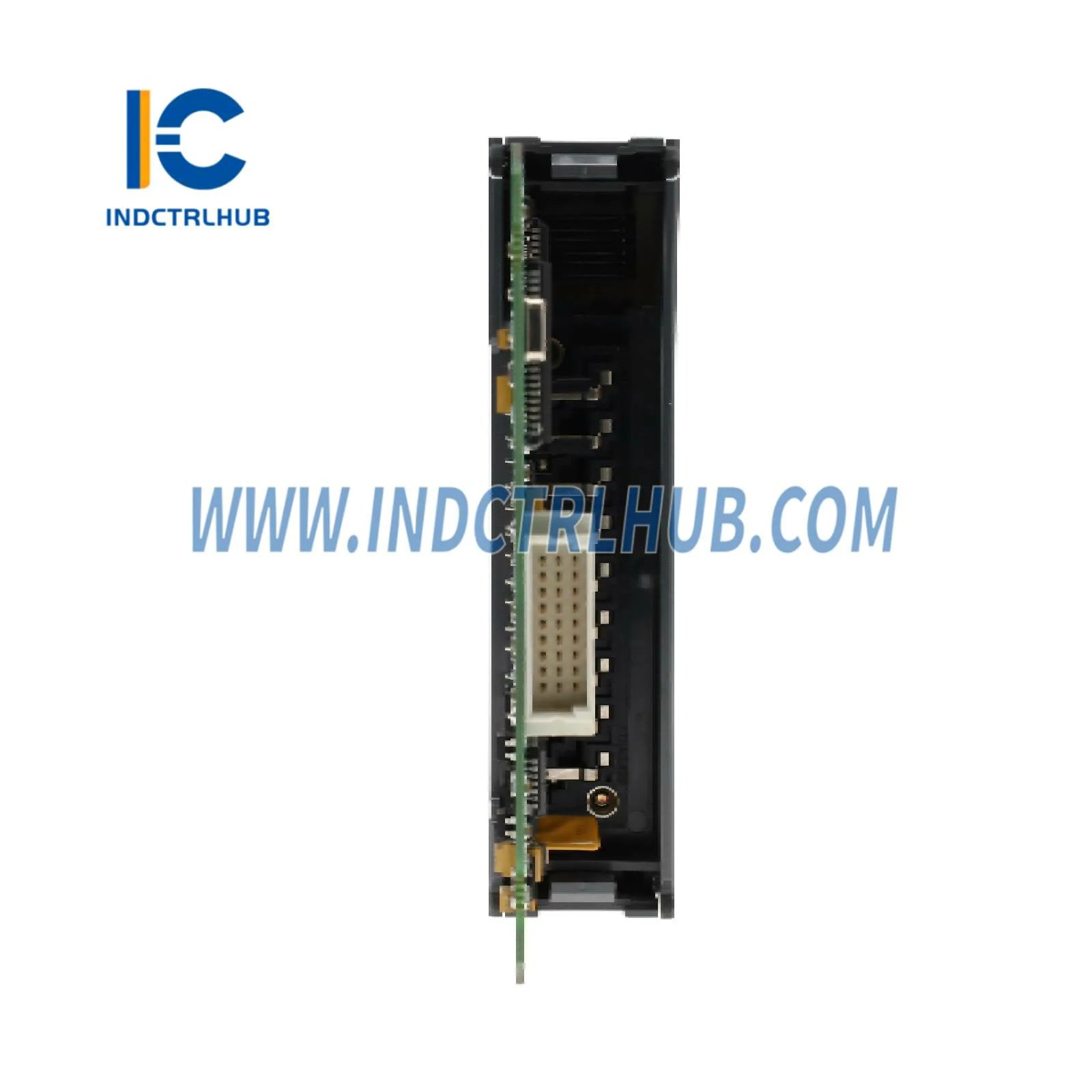

Product Description
🔹 Información General
|
Fabricante |
Allen-Bradley |
|---|---|
|
Modelo/Número de pieza |
1746-HSCE2 |
|
Descripción |
Contador de Alta Velocidad Multicanal |
🔹 Especificaciones Ambientales
|
Atributo |
Especificación |
|---|---|
|
Temperatura de operación |
0°C a +60°C (32°F a 140°F) |
|
Temperatura de almacenamiento |
-40°C a +85°C (-40°F a 185°F) |
|
Humedad |
5% a 95% (no condensante) |
🔹 Especificaciones Eléctricas
|
Atributo |
Especificación |
|---|---|
|
Consumo de Corriente del Backplane |
250 mA a +5 V CC 0 mA a +24 V CC |
|
Aislamiento de la placa base |
1000 V CC |
|
Longitud máxima del cable |
300 m (1000 pies) |
🔹 Certificaciones y Cumplimiento
|
Proceso de dar un título |
Especificación |
|---|---|
|
Listado por UL |
Sí |
|
Listado C-UL |
Sí |
|
Clasificación de Ubicación Peligrosa |
Clase I, División 2, Grupos A, B, C y D |
|
Certificado CE |
Sí (cuando esté marcado) |
🔹 Especificaciones de Entrada (Canales A, B y Z)
|
Atributo |
Configuración de 5 V CC |
Configuración de 24 V CC |
|---|---|---|
|
Tensión de Entrada Nominal |
5 V CC |
24 V CC |
|
Rango de voltaje de entrada |
4,2 V a 12 V CC |
10 V a 30 V CC |
|
Voltaje en Estado Activo (Mín.) |
4,2 V |
10V |
|
Voltaje en estado apagado (máx.) |
0,8 V |
3V |
|
Corriente de fuga máxima en estado apagado |
100 µA |
100 µA |
|
Corriente de Entrada (Máx.) |
8 mA |
20 mA |
|
Corriente de Entrada (Mín.) |
6,3 mA |
6,3 mA |
|
Impedancia de Entrada Nominal |
500 Ω |
1500 Ω |
|
Ancho de pulso mínimo |
475 ns |
475 ns |
|
Separación de Fase Mínima |
200 ns |
200 ns |
|
Frecuencia de Entrada Máxima |
1 MHz |
1 MHz |
|
Aislamiento (del plano de conexión) |
1000V |
1000V |
|
Aislamiento (de salidas) |
500V |
500V |
🔹 Especificaciones de Salida (Sourcing Outputs)
|
Atributo |
Especificación |
|---|---|
|
Corriente de salida en estado activo máxima (por canal) |
1,0 A a 40 °C 1,0 A a 60 °C |
|
Corriente de Estado Activo Máx. (Por Módulo) |
2,0 A a 40 °C 1,5 A a 60 °C |
|
Caída de Tensión Máx. en Estado Activo |
0,5 V |
|
Corriente de fuga en estado de apagado máxima |
100 µA |
|
Aislamiento (del plano de conexión) |
1000V |
|
Aislamiento (de entradas) |
500V |
